本實用新型涉及傘具的部件領域，具體是涉及傘具的傘珠。

背景技術：

不管是直骨傘、折疊傘，還是其他戶外大型傘具，通常都會設置傘珠，傘珠主要用于傘布外邊沿與傘長骨的末端連接，其還能起到一定的防傘長骨的末端容易戳傷人的防患作用。

在傘具結構、外觀的不斷改進以來，傘珠可以說是除外觀的變化外，結構上基本沒有改變，其結構通常為一長粒型的結構，其上開設有供與傘布外邊沿線縫連接在一起的線孔和供傘長骨的末端插入連接的插孔，安裝時，由人工將傘珠一粒一粒的針線縫在傘布的外邊沿上，然后再將縫好的傘珠一粒一粒的插在傘長骨的末端上，從而使傘布外邊沿與傘長骨的末端連接，以使傘骨架能完全撐開傘布和收合傘布。現有的這種結構的傘珠要人工針線縫，不僅效率低，在傘具使用一段時間后，風吹日曬，雨水慢慢侵蝕后，線也會腐蝕容易斷開，使用者還需得及時自己針縫，不然影響人們使用，且如不及時針縫好，傘珠容易丟失掉。

技術實現要素：

本實用新型的目的在于提供一種免縫傘珠，其結構即能夠使傘珠牢固的連接在傘布的外邊沿上，又便于快速安裝，以解決上述現有傘珠結構存在的問題。

為解決此技術問題，本實用新型的技術方案是：一種免縫傘珠，包括兩個可相對扣合成一體的珠體和扣在兩珠體同一端上的珠帽，所述兩珠體的相對面上分別開設有對稱的插槽，兩插槽扣合在一起形成供傘長骨的末端插入的插孔，所述兩珠體對應的外側面上分別凸設有夾邊，用于將傘布夾在兩夾邊之間，所述兩珠體的同一端面上對應凸設有扣沿，所述珠帽內壁上開設有供與扣沿相扣合的扣槽。

所述兩夾邊的相對面上分別設有尖刺和刺孔。

所述珠帽的下端面凸設有兩間隔開的夾臂，用于將兩夾邊夾在兩夾臂之間。

所述插槽的槽壁上徑向設有能夠緊密貼合在傘長骨末端上的線條。

所述線條的橫截面為三角形。

所述兩珠體相對面的豎向一側邊為相連邊。

通過采用上述技術方案，本實用新型的有益效果是：上述結構的兩珠體扣合時，能夠通過兩夾邊夾住傘布，兩珠體之間形成的插孔能夠供傘長骨的末端插入，然后再通過珠帽將兩珠體固定扣合在一起，這種結構的傘珠安裝時無需用針線縫，大大減少了安裝時間，采用扣合夾住傘布的方式便于快速安裝，且能夠穩固的夾住傘布，不易脫落。

附圖說明

圖1是本實用新型涉及的一種免縫傘珠的安裝狀態結構示意圖。

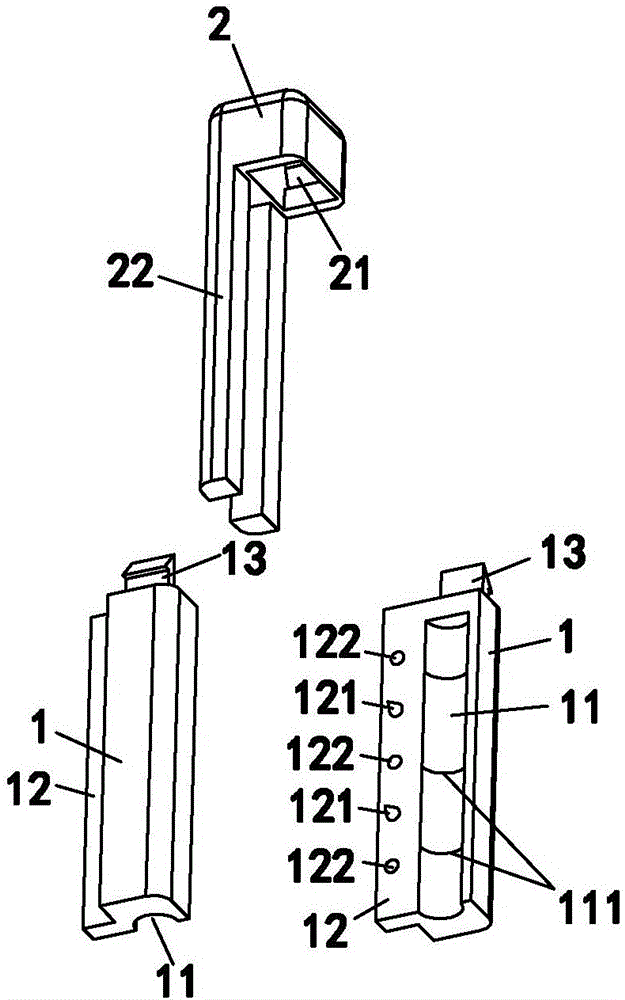

圖2和圖3是本實用新型涉及的一種免縫傘珠的分解結構示意圖。

圖4是本實用新型涉及的一種免縫傘珠的剖視結構示意圖

圖中：

珠體-1；插槽-11；線條-111；

夾邊-12；尖刺-121；刺孔-122；扣沿-13；

珠帽-2；扣槽-21；夾臂-22；

傘長骨-3；傘布-4。

具體實施方式

為了進一步解釋本實用新型的技術方案，下面通過具體實施例來對本實用新型進行詳細闡述。

本實用新型公開的一種免縫傘珠，如圖1、圖2、圖3和圖4所示，包括兩個可相對扣合成一體的珠體1和扣在兩珠體1同一端上的珠帽2，所述兩珠體1的相對面上分別開設有對稱的插槽11，兩插槽11扣合在一起形成供傘長骨3的末端插入的插孔，所述兩珠體1對應的外側面上分別凸設有夾邊12，用于將傘布4夾在兩夾邊12之間，所述兩珠體1的同一端面上對應凸設有扣沿13，所述珠帽2內壁上開設有供與扣沿13相扣合的扣槽21。安裝時，將傘布4的邊沿對應在兩夾邊12的相對面上，接著將兩珠體1相對應扣壓在一起，然后將珠帽2用力壓扣合在兩珠體1的扣沿13上，即完成了傘布4與傘珠之間的固定連接，最后再將傘長骨3的末端插入兩珠體1之間的插孔內。

進一步，如圖2所示，所述兩夾邊12的相對面上分別設有尖刺121和刺孔122，尖刺121能夠穿刺透傘布4邊沿，刺孔122可供尖刺121插入，使得兩夾邊12夾得更緊密，且該結構設置能夠有效防止傘布4脫出兩夾邊12之間。

進一步，如圖1和圖2所示，所述珠帽2的下端面凸設有兩間隔開的夾臂22，用于將兩夾邊12夾在兩夾臂22之間，能夠進一步防止兩夾邊間隔開，傘布4脫出兩夾邊12之間。

進一步，如圖2所示，所述插槽11的槽壁上徑向設有能夠緊密貼合在傘長骨3末端上的線條111，能夠通過線條111緊抱住傘長骨3的末端，使其不會松動，具有防脫的作用。

進一步，如圖2所示，所述線條111的橫截面為三角形，該結構設置能夠通過三角形的頂尖更緊的抱住傘長骨3的末端。

進一步，如圖2所示，所述兩珠體1相對面的豎向一側邊為相連邊，該結構設置便于珠體1的一體注造，以及安裝時的方便。

上述實施例和圖式并非限定本實用新型的產品形態和式樣，任何所屬技術領域的普通技術人員對其所做的適當變化或修飾，皆應視為不脫離本實用新型的專利范疇。
