本實用新型涉及一種隱形眼鏡盒，尤其涉及一種便攜式隱形眼鏡盒。

背景技術：

隱形眼鏡（contact lens），也叫角膜接觸鏡，是一種戴在眼球角膜上，用以矯正視力或保護眼睛的鏡片。根據材料的軟硬它包括硬性、半硬性、軟性三種。隱形眼鏡不僅從外觀上和方便性方面給近視、遠視、散光等屈光不正患者帶來了很大的改善。而且視野寬闊、視物逼真，此外在控制青少年近視、散光發展，治療特殊的眼病等方面也發揮了特殊的功效。

隱形眼鏡需要專用的眼鏡盒進行存放，現有技術中，存在兩種類型的眼鏡盒，分別為簡易便攜隱形眼鏡盒及附帶多種佩戴工具的隱形眼鏡盒。其中，簡易便攜隱形眼鏡盒無佩戴工具，內部設計有隱形眼鏡托，用戶佩戴時直接用手取出佩戴，容易污染鏡片且對用戶的佩戴技術要求較高；另一種隱形眼鏡盒內具有鑷子、佩戴工具、鏡子、護理液瓶等物品，體積較大不宜攜帶，而鑷子、佩戴工具等一般不會浸泡在護理液中，其表面易滋生細菌，佩戴隱形眼鏡時存在眼部感染風險。鑷子等物品是零散放置的，因此容易丟失，造成使用不便的情況發生。另外，佩戴工具一般帶有簡易吸盤，其吸附力不受控制，當隱形眼鏡佩戴后，常出現吸盤與鏡片無法脫離的情況，造成佩戴失敗。

技術實現要素：

本實用新型的目的是解決上述現有技術的不足，提供一種便攜式隱形眼鏡盒。

為了達到上述目的，本實用新型所采用的技術方案為：

便攜式隱形眼鏡盒，包括相匹配的盒體和盒蓋，

所述盒體具有至少一個腔室，所述腔室內具有一用于承載隱形眼鏡的凹弧型的佩戴架，所述佩戴架的一端樞軸連接于所述腔室的敞口端內壁，所述腔室的底部設有一驅動所述佩戴架樞軸運動的驅動機構，

所述盒蓋的內側設有一延伸至所述腔室內的支撐架，所述支撐架的端部具有一凸弧型的限位架，所述限位架與所述佩戴架之間留有供容納隱形眼鏡的間隙。

進一步地，所述驅動機構包括一傳動轉軸及一受驅于所述傳動轉軸的驅動桿，所述驅動桿具有朝向所述佩戴架的線性往復位移。

進一步地，所述盒蓋的端面為鏡面。

進一步地，所述盒蓋的截面呈梯形，并且所述盒蓋的端面直徑大于所述盒蓋的敞口端面直徑。

進一步地，所述盒體包括兩個相隔離的腔室，并且兩個相隔離腔室的敞口朝向相反。

進一步地，所述驅動機構包括位于所述盒體的隔離端的傳動轉軸、及分別位于兩個相隔離腔室內兩驅動桿，所述傳動轉軸驅動連接兩驅動桿。

本實用新型的有益效果主要體現在：

1.在傳統的隱形眼鏡盒中增設了佩戴架，通過驅動機構能實現輔助佩戴，而佩戴架浸沒于護理液中，防止其表面滋生細菌，降低了眼部感染風險；

2.佩戴架與限位架之間形成對隱形眼鏡進行限位的間隙，防止隱形眼鏡隨護理液在盒中漂移，使后期輔助佩戴方便；

3.盒蓋集成了鏡面，并且其具有傾斜放置的斜面，方便佩戴者的使用；

4.隱形眼鏡盒體積小，結構巧妙，方便攜帶。

附圖說明

圖1是本實用新型便攜式隱形眼鏡盒優選實施例的結構示意圖；

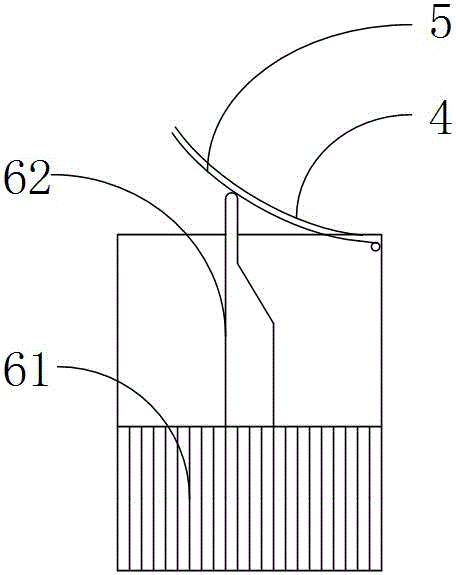

圖2是本實用新型佩戴架輔助佩戴狀態的結構示意圖；

圖3是盒蓋放置于水平臺面的示意圖。

具體實施方式

本實用新型提供一種便攜式隱形眼鏡盒，便于攜帶且降低了眼部感染風險。以下結合附圖對本實用新型技術方案進行詳細描述，以使其更易于理解和掌握。

如圖1和圖2所示，便攜式隱形眼鏡盒，包括相匹配的盒體1和盒蓋2，盒體1具有至少一個腔室3，腔室3內具有一用于承載隱形眼鏡4的凹弧型的佩戴架5，佩戴架5的一端樞軸連接于腔室3的敞口端內壁，腔室3的底部設有一驅動佩戴架5樞軸運動的驅動機構6，通過驅動機構可驅動佩戴架5沿樞軸連接端樞軸旋轉運動，如圖2所示，佩戴架傾斜至適合佩戴隱形眼鏡的角度，實現輔助佩戴功能，佩戴架本身浸泡在護理液中，其表面潔凈，有效防止眼部感染，同時佩戴架一端連接在腔室內，不會被取出，不存在丟失風險；盒蓋2的內側設有一延伸至腔室3內的支撐架7，支撐架7的端部具有一凸弧型的限位架71，限位架71與佩戴架5之間留有供容納隱形眼鏡4的間隙。佩戴架托起隱形眼鏡，而限位架對隱形眼鏡限位，隱形眼鏡被限制在該間隙內，防止隱形眼鏡隨護理液在盒中漂移，使后期輔助佩戴方便。

細化地，驅動機構6包括一傳動轉軸61及一受驅于傳動轉軸61的驅動桿62，驅動桿62具有朝向佩戴架5的線性往復位移。通過轉動傳動轉軸61實現對驅動桿62的驅動，驅動桿朝向腔室的敞口端運動時，其端部抵持佩戴架的底端，使佩戴架一側被托起，佩戴架傾斜后適于輔助佩戴，當驅動桿反向運動時，佩戴架回落至腔室3內。

優化地，如圖3所示，盒蓋2的端面8為鏡面，該鏡面用于佩戴時照鏡子使用。盒蓋2的截面呈梯形，并且盒蓋2的端面直徑大于盒蓋的敞口端面直徑。即盒蓋的外側壁為斜面。通過該斜面方便盒蓋傾斜放置于水平臺面上，方便用戶照鏡子使用，佩戴操作更方便。

優選實施例中，如圖1所示，盒體1包括兩個相隔離的腔室3，分別用于放置左右眼的隱形眼鏡，并且兩個相隔離腔室3的敞口朝向相反。驅動機構6包括位于盒體1的隔離端的傳動轉軸61、及分別位于兩個相隔離腔室內兩驅動桿62，傳動轉軸61驅動連接兩驅動桿62。傳動轉軸61可分別驅動兩驅動桿，具體地，其沿同一轉向具有四擋位，第一擋位驅動其中一驅動桿伸出，第二擋位驅動該驅動桿回落，第三擋位驅動另一驅動桿伸出，第四擋位驅動該驅動桿回落。

通過以上描述可以發現，本實用新型揭示了便攜式隱形眼鏡盒，在傳統的隱形眼鏡盒中增設了佩戴架，通過驅動機構能實現輔助佩戴，而佩戴架浸沒于護理液中，防止其表面滋生細菌，降低了眼部感染風險；佩戴架與限位架之間形成對隱形眼鏡進行限位的間隙，防止隱形眼鏡隨護理液在盒中漂移，使后期輔助佩戴方便；盒蓋集成了鏡面，并且其具有傾斜放置的斜面，方便佩戴者的使用；隱形眼鏡盒體積小，結構巧妙，方便攜帶。

以上對本實用新型的技術方案進行了充分描述，需要說明的是，本實用新型的具體實施方式并不受上述描述的限制，本領域的普通技術人員依據本實用新型的精神實質在結構、方法或功能等方面采用等同變換或者等效變換而形成的所有技術方案，均落在本實用新型的保護范圍之內。
