本實用新型涉及鞋墊制造領域，特別涉及一種通風鞋墊。

背景技術：

鞋墊大量應用于制鞋業、保健、特殊功用，一般的鞋墊主要是配合鞋子大底、中底、做出相應的型體；按照底板或者面板制作尺碼板，并制作出相應的形狀。

現有技術中，鞋墊一般為一整體，而并不會存在其他功能，但是，這種普通的鞋墊通常會造成腳氣、細菌感染等問題，而造成這一原因的主要癥結在于鞋內通風不暢。

技術實現要素：

本實用新型要解決的技術問題是提供一種帶有通風功能的通風鞋墊，使得鞋內通風順暢，解決腳氣、細菌感染等問題。

為了解決上述技術問題，本實用新型的技術方案為：

一種通風鞋墊，包括：鞋墊本體，所述鞋墊本體上設有多個通風孔，在所述鞋墊本體中部設置有空腔，所述空腔與所述通風孔相連通，所述空腔內設置有多個彈性連接件，所述彈性連接件分別與所述空腔的上壁和下壁相連接。

其中，所述鞋墊本體的側壁上設有通風槽，所述通風槽跟所述空腔連通。

其中，所述通風槽為弧形槽，所述弧形槽一端與所述空腔連接，另一端與所述鞋墊本體側表面連接；

所述弧形槽分布在空腔兩側，且弧形的方向相反。

其中，在所述鞋墊本體的底部設置有支撐塊，所述支撐塊均勻設置在所述鞋墊本體底部，每個所述支撐塊之間均有距離。

其中，所述鞋墊本體的上部設有防滑凸起。

其中，所述防滑凸起位于腳掌位置，所述防滑凸起為點狀凸起。

其中，所述支撐塊與鞋子的接觸面設有防滑紋路。

采用上述技術方案，由于在鞋墊內部設有空腔和通風孔，在走路時，因?yàn)閿D壓空腔導致鞋內氣體的流動，增加鞋內通風效果，有效抑制腳氣和細菌感染等腳部問題。

附圖說明

圖1為本實用新型通風鞋墊的結構示意圖；

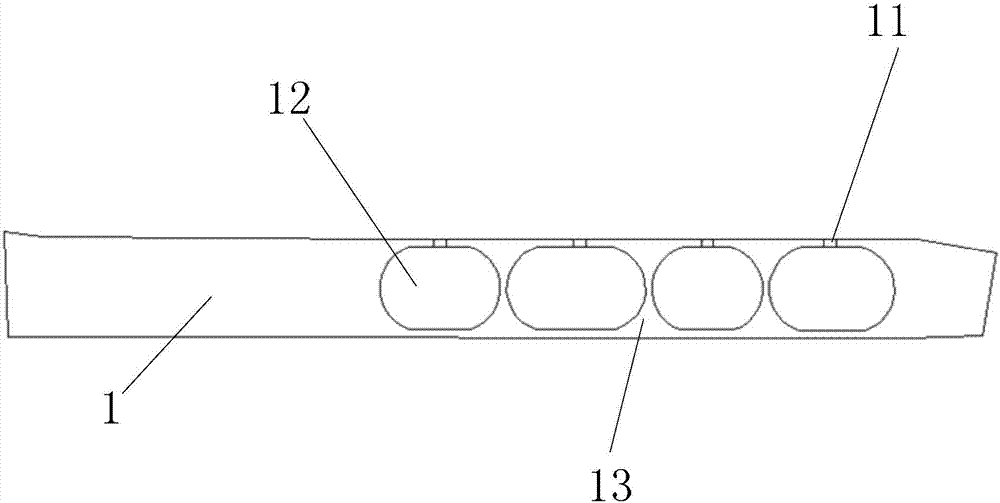

圖2為沿圖1中A-A線的剖視圖。

圖中，1-鞋墊本體，11-通風孔，12-空腔，13-彈性連接件，14-通風槽，15-防滑凸起。

具體實施方式

下面結合附圖對本實用新型的具體實施方式作進一步說明。在此需要說明的是，對于這些實施方式的說明用于幫助理解本實用新型，但并不構成對本實用新型的限定。此外，下面所描述的本實用新型各個實施方式中所涉及的技術特征只要彼此之間未構成沖突就可以相互組合。

作為本實用新型的第一實施例，提出一種通風鞋墊，如圖1所示，包括：鞋墊本體1，在鞋墊本體1上表面的腳掌處設置有點狀防滑凸起15，可以保證穿著時鞋墊不易滑脫。如圖2所示，鞋墊本體1內部設有空腔12，在空腔12內設置有多個彈性連接件13，彈性連接件13分別與空腔12的上壁和下壁相連接；在鞋墊本體1的上表面上設有多個通風孔11，通風孔11與空腔12相連通，使得空腔12在擠壓時會將腔內氣體通過通風孔11排出，加強鞋內空氣流動。繼續如圖1所示，鞋墊本體1的兩側側壁上設有弧形的通風槽14，兩側的弧形相反，弧形通風槽14的一端與空腔12連通，另一端連通到鞋墊本體1的側表面，使得使用時，不僅能夠增加鞋內空氣流動，還可以在通風槽的作用下增加空氣循環，增加了透氣性。

做為上述實施例的優選，在鞋墊本體1的底部均勻的設置有支撐塊，使每個支撐塊之間均有一定距離，使得在鞋墊底部形成空間，增加氣體空間，增加通風透氣性能，并且在每個支撐塊與鞋底接觸面還設有紋路，可以保證穿著時不易滑動。

以上結合附圖對本實用新型的實施方式作了詳細說明，但本實用新型不限于所描述的實施方式。對于本領域的技術人員而言，在不脫離本實用新型原理和精神的情況下，對這些實施方式進行多種變化、修改、替換和變型，仍落入本實用新型的保護范圍內。
