本實用新型涉及化妝品用容器技術領域，具體指一種新型管狀容器。

背景技術：

化妝瓶包裝管體大多用于包裝洗面奶、護膚霜等液態霜類化妝品，現有的化妝瓶包裝管體一般包括用于放置化妝品的管體以及蓋子，在管體上有一個出液孔。在使用時，通過擠壓管體從而使得化妝品從管體上的出液孔流出。

授權公告號為CN205682734U的中國實用新型專利《一種化妝品包裝軟管》(申請?zhí)枺篊N201620591261.X)披露了一種結構，其包括管體、活動設置在管體內的聯接頭、設置在聯接頭上至少一個的導管、設置在導管上的滾珠、蓋合于所述聯接頭上外罩、設置在外罩上用于定位所述滾珠的通孔，導管突出于所述連接頭的上端面，聯接頭的上端的周側螺紋連接有一包裹住所述導管的套管，外罩軸向固定且周向轉動連接在所述套管的周側。上述結構的軟管可以調節化妝品的出液量大小，但是，由于端蓋直接螺紋連接在管體上，使用過程中需要將端蓋完全取下，這就導致管體內的液體會與空氣充分接觸，不僅容易導致管體化妝品氧化變質，也容易發生端蓋丟失的問題，為使用者帶來了很大的不便。

因此，對于目前的管狀容器，有待于做進一步的改進。

技術實現要素：

本實用新型所要解決的技術問題是針對現有技術的現狀，提供一種有利于對管內液體進行保鮮且使用方便的新型管狀容器。

本實用新型解決上述技術問題所采用的技術方案為：一種新型管狀容器，包括管體及設于管體一端的端蓋，其特征在于：所述端蓋能轉動的設于管體上，所述管體的下端面向下延伸形成有一上端與管體相隔離的第一插接套，對應的，所述端蓋的內表面向上延伸形成有與第一插接套相配合插接的第二插接套；所述管體的下端面設置有圍繞第一插接套外周布置的第三插接套，對應的，所述端蓋的內表面設置有圍繞第二插接套外周布置并與第三插接套相插配連接的第四插接套，裝配完成狀態下，所述第一插接套、第三插接套及端蓋之間共同圍合成一環形槽，所述管體下端面上開有供液體流入該環形槽中的第一出液口，所述第一插接套、第二插接套上對應開設有能相互對齊并供環形槽中的液體流入的缺口，所述端蓋上開有位于第二插接套內側并供液體流出的第二出液口，且該第二出液口上設置有能開合的蓋帽。

為了便于將管體與端蓋進行強扣連接，所述管體與管體下表面之間成形有一銜接部，所述端蓋的內表面向上延伸形成有能與該銜接部相插配連接的連接套。

優選地，所述銜接部的外表面上設置有沿周向布置的第一凸圈，對應的，所述連接套的內表面上設置沿周向布置并與第一凸圈相配合卡接的第二凸圈。

為了增加管體與端蓋之間連接的密封性，所述管體的下端面上還設置有圍繞第三插接套外周布置的第五插接套，該第五插接套與第三插接套之間圍合成一插槽，裝配完成狀態下，所述第四插接套插置于該插槽中。

較好的，所述端蓋的外周具有能將端蓋與管體下端面的連接部分包圍其中的環形套。采用這樣的結構，可防止灰塵等積聚的管體與端蓋連接處的縫隙中，保持清潔。

優選地，所述第四插接套的外周設置有縱向布置的凸筋，對應的，所述第五插接套上成形有能與該凸筋配合從而對端蓋的轉動角度進行限位的凸臺。采用這樣的結構，以便于使用者快速轉動端蓋至需要的位置。

與現有技術相比，本實用新型的優點在于：本實用新型結構簡單、合理，將端蓋能轉動的設于管體上，使用時，轉動端蓋，使第一插接套、第二插接套上的缺口相互對齊，然后擠壓管體，液體即可通過第一出液口進入環形槽，再由環形槽通過第一插接套、第二插接套上的缺口進入第二插接套中，最后經過第二出液口流出；采用上述結構，可避免使用過程中大量空氣與管內液體接觸，有利于管體液體的保鮮，且由于端蓋無法脫離管體，避免了端蓋丟失問題，為使用者提供了很大的便利。

附圖說明

圖1為本實用新型實施例的結構示意圖；

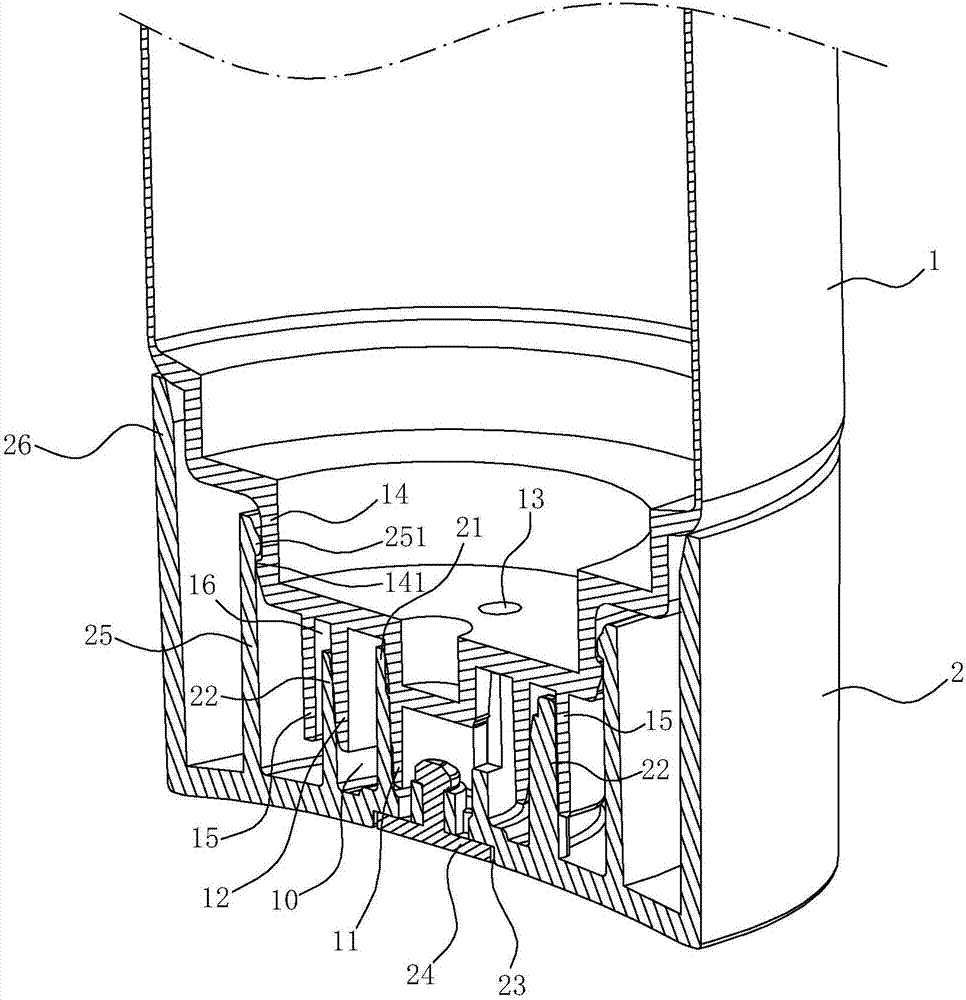

圖2為圖1的剖視圖；

圖3為本實用新型實施例中管體的結構示意圖；

圖4為本實用新型實施例中端蓋的結構示意圖。

具體實施方式

以下結合附圖實施例對本實用新型作進一步詳細描述。

如圖1～4所示，本實施例的新型管狀容器包括管體1及端蓋2，端蓋2能轉動的設于管體1的一端。

具體的，管體1的下端面向下延伸形成有一上端與管體1相隔離的第一插接套11，對應的，端蓋2的內表面向上延伸形成有與第一插接套11相配合插接的第二插接套21；管體1的下端面設置有圍繞第一插接套11外周布置的第三插接套12，對應的，端蓋2的內表面設置有圍繞第二插接套21外周布置的第四插接套22，該第四插接套22與第三插接套12相插配連接。管體1的下端面上還設置有圍繞第三插接套12外周布置的第五插接套15，該第五插接套15與第三插接套12之間圍合成一插槽16，裝配完成狀態下，第四插接套22插置于該插槽16中，以增加管體1與端蓋2之間連接的密封性。裝配完成狀態下，上述第一插接套11、第三插接套12及端蓋2之間共同圍合成一環形槽10，管體1下端面上開有供液體流入該環形槽10中的第一出液口13，第一插接套11、第二插接套21上對應開設有能相互對齊并供環形槽10中的液體流入的缺口110、210。端蓋2上開有位于第二插接套21內側并供液體流出的第二出液口23，且該第二出液口23上設置有能開合的蓋帽24。

本實施例中的管體1與端蓋2采用強扣連接，具體的，管體1與管體1下表面之間成形有一銜接部14，端蓋2的內表面向上延伸形成有能與該銜接部14相插配連接的連接套25。銜接部14的外表面上設置有沿周向布置的第一凸圈141，對應的，連接套25的內表面上設置沿周向布置并與第一凸圈141相配合卡接的第二凸圈251。端蓋2的外周具有能將端蓋2與管體1下端面的連接部分包圍其中的環形套26，環形套26可防止灰塵等積聚的管體1與端蓋2連接處的縫隙中，以保持清潔。

第四插接套22的外周設置有縱向布置的凸筋221，對應的，第五插接套15上成形有能與該凸筋221配合從而對端蓋2的轉動角度進行限位的凸臺17，該凸臺17一側的管體1下端面上設置有能增加端蓋2轉動手感的凸起171，以便于使用者快速轉動端蓋2至需要的位置。

使用本實施例的管狀容器時，轉動端蓋2，使第一插接套11、第二插接套21上的缺口110、210相互對齊，然后擠壓管體1，液體即可通過第一出液口13進入環形槽10中，再由環形槽10通過缺口110、210進入第二插接套21與第一插接套11所圍合成的內腔中，最后經過第二出液口23流出，而在液體的沖擊力下，蓋帽24可自動翻出從而供液體流出；出液完畢后，反向旋轉端蓋2，使第一插接套11、第二插接套21上的缺口110、210相互錯位，即可將出液口密封，防止液體流出，對管體1內液體進行保鮮。
