本實用新型涉及一種工藝品，尤其涉及一種新型儲蓄罐。

背景技術：

儲蓄罐是常見的存放零錢的工具，不僅造型可愛，存放方便，而且能夠培養孩子從小形成節約用錢的好習慣和積少成多的意識；現有技術中的儲存罐，為了方便用戶使用和減少成本，一般會在儲蓄罐的底部設置取出口，避免用戶為了從儲蓄罐中拿錢，而砸碎儲蓄罐；這樣的設定雖然方便了用戶的使用，但是由于孩子從小自控力就弱，經常會不自覺的從儲蓄罐中將零錢取出使用，與培養孩子形成節約用錢的好習慣和提高孩子積少成多的意識形成矛盾，為此，我們提出一種新型的儲蓄罐來解決上述問題。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種新型儲蓄罐。

為了實現上述目的，本實用新型采用了如下技術方案：

一種新型儲蓄罐，包括殼體，所述殼體內設置三個呈相鄰設置的儲存腔，且每個儲存腔的上側均設有向外連通的條形開口，每個所述儲存腔的下側均設有開孔，所述殼體的下側壁中設有第一滑槽，且第一滑槽均貫穿三個開孔的側壁設置，所述第一滑槽中滑動連接有三個與開孔匹配的擋板，且擋板與開孔呈間隔設置，所述第一滑槽的一側設有空腔，且空腔兩側的內壁轉動連接有橫向設置的轉動桿，所述轉動桿為中空結構，且轉動桿的外壁上設有螺紋，所述轉動桿中設有橫向設置的轉軸，所述轉軸的一端位于轉動桿中，且轉軸的另一端貫穿轉動桿和殼體的側壁設置，所述轉軸位于殼體外側的一端設有通孔和多個第二滑槽，且多個第二滑槽的一端均貫穿轉軸的側壁設置，且第二滑槽的另一端均與通孔連通，所述第二滑槽中滑動連接有滑塊，所述轉動桿的外側套設有三個與擋板位置對應的第一套筒，且第一套筒的內壁設有與轉動桿匹配的螺紋，三個所述第一套筒的內壁設有多個與滑塊匹配的凹槽，且凹槽的底部固定設有彈簧，三個所述第一套筒的外側均套設有第二套筒，且第二套筒的側壁滑動連接有卡桿，所述卡桿的一端貫穿殼體的側壁設置，且卡桿的另一端延伸至第二套筒中，所述第一套筒的外側壁設有多個均與卡桿匹配的卡槽，所述第二套筒遠離卡桿一側的側壁上固定設有連接塊，且擋板與第二套筒之間通過連接塊固定連接。

優選地，每個所述條形開口的開口處均連接有蓋板，且蓋板為伸縮結構。

優選地，每個所述卡桿兩側的側壁上均設有弧狀彈片，且卡槽兩側的側壁上均設有多個條紋。

優選地，所述第二滑槽兩端的開口處均設有向內設置的翻邊，且滑塊的一端側壁上設有限位塊。

本實用新型結構簡單，操作方便，通過在儲蓄罐中設置三個儲存腔，用戶在使用時可以很好的對零錢進行分類儲存；同時，通過在儲蓄罐的底部設置開孔，且開孔中設有擋板，可以增加打開開孔的難度，使孩子不能輕易的打開開孔，從而很好的培養孩子的節約用錢的習慣和提高孩子極少成多的意識。

附圖說明

圖1為本實用新型提出的一種新型儲蓄罐的結構俯視圖；

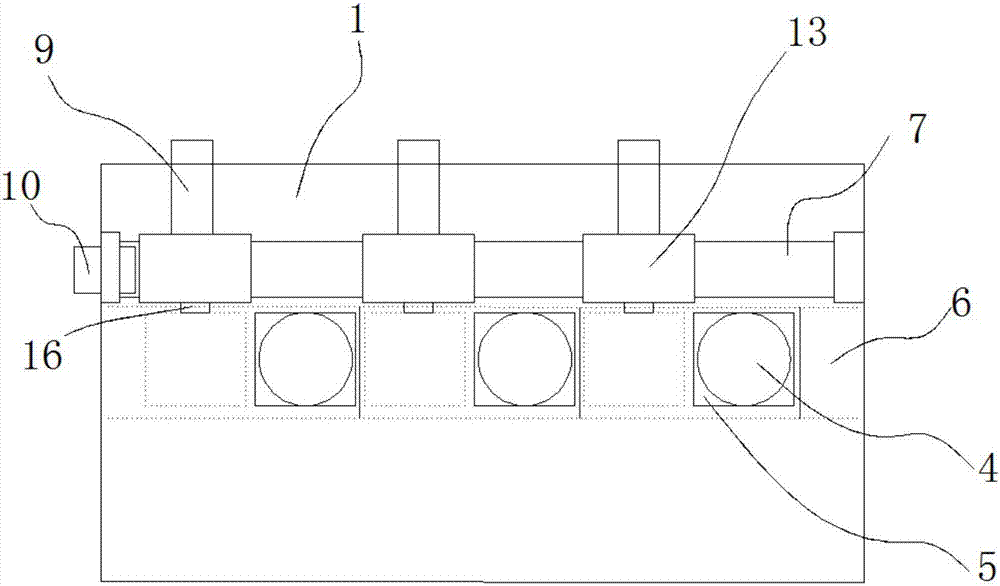

圖2為本實用新型提出的一種新型儲蓄罐的結構仰視圖；

圖3為本實用新型中轉軸與轉動桿、第一套筒以及第二套筒之間連接關系的結構示意圖。

圖中：1殼體、2儲存腔、3條形開口、4開孔、5擋板、6第一滑槽、7轉動桿、8第一套筒、9卡桿、10轉軸、11通孔、12卡槽、13第二套筒、14凹槽、15彈簧、16連接塊、17滑塊、18第二滑槽。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。

參照圖1-3，一種新型儲蓄罐，包括殼體1，殼體1內設置三個呈相鄰設置的儲存腔2，且每個儲存腔2的上側均設有向外連通的條形開口3，在儲存不同的零錢時，可以根據三個條形開口3將對應的零錢放入對應的儲存腔2中，每個條形開口3的開口處均連接有蓋板，且蓋板為伸縮結構，在存放零錢時，將蓋板打開，防止用戶在不經意的情況下，將零錢存放至錯的儲存腔2中，從而造成混亂，每個儲存腔2的下側均設有開孔4，需要使用零錢時，可以根據開孔4將零錢取出，殼體1的下側壁中設有第一滑槽6，且第一滑槽6均貫穿三個開孔4的側壁設置，第一滑槽6中滑動連接有三個與開孔4匹配的擋板5，且擋板5與開孔4呈間隔設置，第一滑槽6的一側設有空腔，且空腔兩側的內壁轉動連接有橫向設置的轉動桿7，轉動桿7為中空結構，且轉動桿7的外壁上設有螺紋，轉動桿7中設有橫向設置的轉軸10，轉軸10的一端位于轉動桿7中，且轉軸10的另一端貫穿轉動桿7和殼體1的側壁設置，轉軸10位于殼體1外側的一端設有通孔11和多個第二滑槽18，且多個第二滑槽18的一端均貫穿轉軸10的側壁設置，且第二滑槽18的另一端均與通孔11連通，第二滑槽18中滑動連接有滑塊17，第二滑槽18兩端的開口處均設有向內設置的翻邊，且滑塊17的一端側壁上設有限位塊，防止滑塊17從第二滑槽18中滑落，從而造成整個裝置的結構失去作用，轉動桿7的外側套設有三個與擋板5位置對應的第一套筒8，且第一套筒8的內壁設有與轉動桿7匹配的螺紋，三個第一套筒8的內壁設有多個與滑塊17匹配的凹槽14，且凹槽14的底部固定設有彈簧15，三個第一套筒8的外側均套設有第二套筒13，且第二套筒13的側壁滑動連接有卡桿9，卡桿9的一端貫穿殼體1的側壁設置，且卡桿9的另一端延伸至第二套筒13中，第一套筒8的外側壁設有多個均與卡桿9匹配的卡槽12，每個卡桿9兩側的側壁上均設有弧狀彈片，且卡槽12兩側的側壁上均設有多個條紋，當用手將卡桿9向下按動時，卡桿9兩側的弧狀彈片可以使卡桿9固定在卡槽12中，第二套筒13遠離卡桿9一側的側壁上固定設有連接塊16，且擋板5與第二套筒13之間通過連接塊16固定連接。

本實用新型結構簡單，操作方便，通過在殼體1中設置三個儲存腔2，用戶在使用時可以很好的對零錢進行分類儲存；當用戶需要通過開孔4從儲存腔2中取零錢時，將與通孔11匹配的鑰匙插入通孔11中，鑰匙將通孔11中的滑塊17向四周抵出，使滑塊17卡進凹槽14中并壓縮凹槽14底部的彈簧15，此時轉動轉軸10從而帶動轉動桿7轉動，用戶再根據需要取出的硬幣種類，對應按下三個儲存腔2側壁上的卡桿9，使卡桿9卡進卡槽12中，此時轉動桿7轉動時,可以使轉動桿7外側周圍的第一套筒8前后移動，由于卡桿9卡進卡槽12中，因此可以帶動第二套筒13進行前后移動，從而帶動擋板5在第一滑槽6中滑動，并打開所需要打開的開孔4，當孩子需要使用零錢時，不得不向父母索要開啟開孔4的鑰匙，使孩子打開開孔4具有一定的難度，從而培養孩子節約用錢的好習慣。

以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。
