本發明涉及睫毛飾件的佩戴工具，特別是涉及一種可簡單快捷地佩戴磁性睫毛飾件的用于磁性睫毛飾件的快捷佩戴工具。

背景技術：

目前，女性所使用的眼部化妝品中，假睫毛由于能使眼部睫毛更加修長、立體、富于美感而廣受女性青睞。傳統假睫毛的佩戴通過在兩片假睫毛的連接部涂覆粘接劑而將其粘貼到人眼皮上，這種假睫毛只能一次性使用，并且粘結劑在眼皮上不易清洗。為此，人們開發了一種帶有磁性的假睫毛，這種磁性假睫毛的塊狀磁體設置在條狀假睫毛載體的中央，通過兩片磁性相反的假睫毛載體相互吸合使假睫毛吸合于真睫毛兩側。這種假睫毛在佩戴時需通過手工將兩片假睫毛置于真睫毛兩側，使其相吸，佩戴過程費時費力。另一方面，傳統假睫毛在使用時，人們會使用上片固定，下片活動的睫毛夾將假睫毛夾彎，使其呈彎曲狀而更具美感。但傳統睫毛夾是由非磁性的不銹鋼等金屬材料制成，其并不具有裝載磁性假睫毛功能。

技術實現要素：

本發明旨在解決上述問題，而提供一種可將磁性假睫毛快捷、方便、精準地裝載到真睫毛兩側，并可使其彎曲的用于磁性睫毛飾件的快捷佩戴工具。

為實現上述目的，本發明提供一種用于磁性睫毛飾件的快捷佩戴工具，該睫毛飾件包括：手柄，一體形成于手柄上端的夾頭，連接于夾頭上端部的上夾片，與手柄活動連接并可上下移動的下夾片及磁性睫毛飾件，所述上夾片和下夾片由鐵質材料或與所述磁性睫毛飾件的磁極方向相反，或與磁性睫毛飾件形成磁性回路的磁性材料制成，且所述上夾片和下夾片的磁性低于所述磁性睫毛飾件的磁性，使得所述的磁性睫毛飾件可以預先吸合于所述上夾片和下夾片上，通過推動所述下夾片向上移動，使得兩片具有相反磁極的磁性睫毛飾件通過磁力吸合于人眼真睫毛的兩側。

所述上夾片是與人上眼皮形狀相對應的弧形的磁性或鐵質片狀體，其各邊角處由圓弧過渡。

所述上夾片轉動連接于所述夾頭上端部，使得上夾片在裝磁性睫毛飾件時可轉動至便于安裝的角度。

所述上夾片與所述夾頭的連接端設有一體形成的樞軸，所述上夾片的樞軸活動地插入夾頭的軸孔中形成活動連接

所述下夾片包括與人眼皮形狀相對應的弧形夾體、固定于弧形夾體上部且表面呈弧形的柔性膠條及復合于柔性膠條表面的導磁膠，該導磁膠的磁性低于所述磁性睫毛飾件的磁性，其與磁性睫毛飾件形成磁性回路，所述弧形夾體的兩端設有一體形成的連接套，該連接套活動套接于夾頭的桿體上，使得弧形夾體可上下移動，所述弧形夾體通過連桿與手柄相鉸接。

所述上夾片的下端設有折向外側的L形的折邊，所述折邊與下夾片的柔性膠條的位置相對應，所述上夾片和下夾片上設有以顏色標記且位置對應的磁性睫毛飾件安裝位標識。

所述磁性睫毛飾件包括薄片狀磁條或鐵質薄片及裝載于薄片狀磁條或鐵質薄片上的假睫毛。

所述手柄包括與連桿相鉸接的第一手柄、與夾頭一體形成的第二手柄，所述第一手柄與第二手柄之間固定連接有連接臂，該連接臂的一端與第二手柄套接固定，其另一端與第一手柄的中部相鉸接，使得第二手柄以連接臂與第一手柄的鉸接點為支點作旋轉運動，以推動連桿向上運動從而帶動下夾片向上運動。

本發明的貢獻在于，其有效解決了現有磁性假睫毛無專用安裝工具，手工佩戴費時費力等問題。本發明通過預先將磁性睫毛飾件精確地吸附在佩戴工具的上夾片與下夾片的相應位置，再通過推動下夾片向上運動與上夾片相互靠近，使得上睫毛飾件與下睫毛飾件可以精準地吸合在人眼真睫毛的上下兩側。本發明可一次完成上下兩片磁性睫毛飾件的佩戴，且在磁性睫毛飾件的預安裝時可調整上夾片的角度，因此便于上睫毛飾件的安裝。與傳統的佩戴方式相比，本發明具有快捷、方便、安全、精準等特點。

【附圖說明】

圖1是本發明的整體結構平面圖。

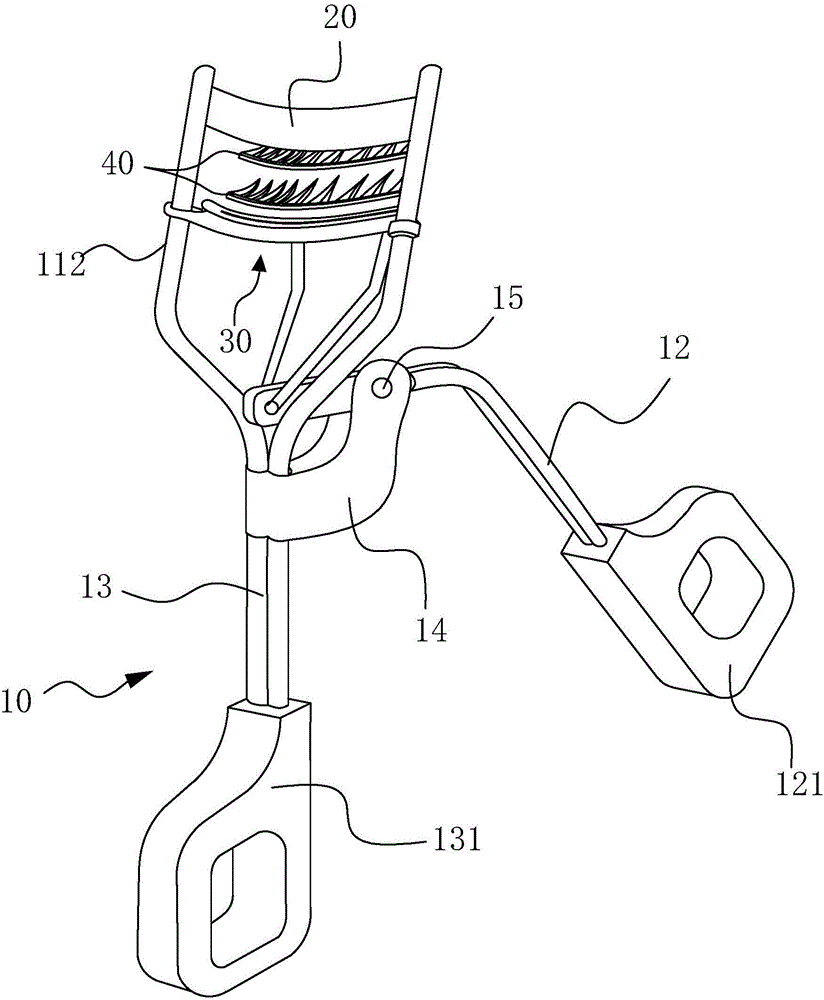

圖2是本發明的結構立體示意圖。

圖3是本發明的使用狀態示意圖。

圖4是本發明上夾片與夾頭連接結構示意圖。

圖5是本發明上夾片仰視圖。

圖6是本發明下夾片俯視圖

圖7是本發明上磁性睫毛飾件俯視圖。

圖8是本發明下磁性睫毛飾件仰視圖。

【具體實施方式】

下列實施例是對本發明的進一步解釋和說明，對本發明不構成任何限制。

參閱圖1～圖8，本發明的用于磁性睫毛飾件的快捷佩戴工具包括手柄10、上夾片20、下夾片30、磁性睫毛飾件40和磁性睫毛飾件安裝位標識50。

如圖1、圖2所示，所述手柄10包括對稱設置的第一手柄12和第二手柄13，所述第一手柄12為活動手柄，其上端與連桿35相鉸接，連桿35上端與下夾片30固定連接。第一手柄12的下端設有供手指插入的指孔121。所述第二手柄13是相對于第一手柄12固定不動的手柄，其上端設有與之一體形成的夾頭11，該夾頭11為開口朝上的U形結構，其兩端的側柱為兩根對稱的桿體112，所述夾頭11可使用塑料、金屬、陶瓷等硬質光滑的材質制成，本實施例中，夾頭11為光滑的不銹鋼桿體。該夾頭11上端即兩側柱的內側設置有軸孔111，所述軸孔111與上夾片20的樞軸21相配合，使得上夾片20在裝磁性睫毛飾件40時可轉動至便于安裝的角度。在所述第一手柄12與第二手柄13之間設有連接臂14，該連接臂14大致呈L形，其一端與第二手柄13固定連接，其另一端與第一手柄12相鉸接，該鉸接點15形成所述第一手柄12的轉動支點，當經第一手柄12的指孔121推動第一手柄12以鉸接點15為支點向第二手柄13轉動時，通過與第一手柄12鉸接的連桿35帶動下夾片30沿夾頭11向上滑動。

如圖1、圖5所示，所述上夾片20可由鐵質材料制成，也可以由與磁性睫毛飾件的磁極方向相反的磁性材料制成，還可由與磁性睫毛飾件形成磁性回路的磁性材料制成，本實施例中，上夾片20由與磁性睫毛飾件的磁極方向相反的磁性材料制成，其磁性低于磁性睫毛飾件的磁性，使得磁性睫毛飾件在安裝到位時易于與之相分離。該上夾片20為與人眼皮形狀相對應的弧形鐵制片狀體，上夾片20的下端設有折向外側的L形的折邊22，所述折邊22與下夾片的柔性膠條32的位置相對應，其與所述柔性膠條32的相對面形成磁性睫毛飾件40的安裝面。所述上夾片20和下夾片30上設有以顏色標記及位置對應的磁性睫毛飾件安裝位標識50。裝設磁性睫毛飾件40時可按該安裝位標識50快速將磁性睫毛飾件40吸附到上夾片20和下夾片30上。所述上夾片20的兩端設置有一體形成樞軸21，所述樞軸21與夾頭11上的軸孔111形成轉動連接，使得上夾片20可以轉動到方便與上磁性睫毛飾件41相吸附的角度。

如圖1、圖6所示，所述下夾片30下夾片30包括與人眼皮形狀相對應的弧形夾體31，覆蓋于弧形夾體31上的柔性膠條32和涂覆于柔性墊片上的導磁膠33，其磁力小于磁性睫毛飾件40的磁力。所述弧形夾體31可由塑料、金屬或陶瓷等硬質光滑的材質制成，本實施例中，該弧形夾體31由外表光滑的不銹鋼材料制成，所述弧形夾體31與上夾片的L形的折邊22的位置相對應，該弧形夾體31的兩端設置有一體形成的環形連接套34，所述連接套34與夾頭11相套合，使得下壓片30可沿著夾頭11上下滑動。所述柔性膠條32可由塑料、橡膠或硅膠制成，本實施例中該柔性膠條32由硅膠制成，其截面呈弧形，其上表面形成光滑的弧面，柔性膠條32的下端嵌入弧形夾體31中，由于其上表面為光滑弧面，使得佩戴磁性睫毛飾件40時對眼皮起到保護作用。所述柔性墊片上的導磁膠33可與下磁性睫毛飾件42形成磁性回路而將下磁性睫毛飾件42吸附。

如圖7、圖8所示，所述磁性睫毛飾件40為通過磁性吸合的睫毛飾件，該睫毛飾件分上下兩片，兩片睫毛飾件的磁性相反，假睫毛固定于薄磁片或磁條上。所述磁性睫毛飾件40包括上磁性睫毛飾件41和下磁性睫毛飾件42，該上磁性睫毛飾件41和下磁性睫毛飾件42包括薄片狀磁條及裝載于薄片狀磁條上的假睫毛44，上磁性睫毛飾件41和下磁性睫毛飾件42的薄片狀磁條的磁性相反，且該薄片狀磁條最好是柔性的，其形狀與人眼皮弧線相對應。當上磁性睫毛飾件41和下磁性睫毛飾件42通過本發明的佩戴工具裝載到真睫毛兩側時，其磁性相反的磁條相互吸合而固定。

如圖5、圖6所示，為便于進行磁性睫毛飾件的定位安裝，在所述上夾片20和下夾片30上設有磁性睫毛飾件安裝位標識50，本實施例中，該安裝位標識50以顏色標記，且上夾片20和下夾片30上的安裝位標識50位置相對應。該安裝位標識50包括印制于上夾片20的折邊22下表面的黃色安裝位標識51和印制于下夾片的導磁膠33上表面的紅色安裝位標識52。所述黃色安裝位標識51和紅色安裝位標識52的為位置對應的條形區域，使得磁性睫毛飾件40可以預先精準吸附于上夾片20和下夾片30上的安裝位標識50位置。

本發明的工作原理如圖2、圖3所示，首先是將上磁性睫毛飾件41裝到上夾片20上。安裝時，先將所述上夾片20順時針轉動180°使折邊22下表面的黃色安裝位標識51朝向正上方，所述上磁性睫毛飾件41的薄片狀磁條或鐵質薄片43對準黃色安裝位標識51，通過兩者的磁力精準吸附于上夾片20上，所述上磁性睫毛飾件41的假睫毛44朝向第二手柄13位置的方向。接著將所述下磁性睫毛飾件42的薄片狀磁條或鐵質薄片43對準紅色安裝位標識52通過磁力精準吸附于下夾片30上，所述下磁性睫毛飾件42的假睫毛朝向第一手柄12位置的方向。然后將所述上夾片20再逆時針轉動180°使磁性睫毛飾件40的假睫毛44統一朝向第一手柄12位置的方向。第二步是將上磁性睫毛飾件41和下磁性睫毛飾件42裝到眼睛的真睫毛兩側。安裝時，將手指插入所述第一手柄及第二手柄的指孔121、131中，推動所述第一手柄12及連桿35繞鉸接點15作順時針轉動，所述下夾片30通過連桿35的推動和活動套接于夾頭11的桿體112的連接套34的約束作用下沿著夾頭11的桿體112朝上方移動。此時，由于所述上夾片20和下夾片30的磁性低于所述磁性睫毛飾件40的磁性，使得當上夾片20和下夾片30靠近時，所述上磁性睫毛飾件41與下磁性睫毛飾件42通過磁力互相咬合于人眼真睫毛的兩側。裝載完成后，松開手柄10即可。

盡管通過以上實施例對本發明進行了揭示，但是本發明的范圍并不局限于此，在不偏離本發明構思的條件下，以上各構件可用所屬技術領域人員了解的相似或等同元件來替換。
