本發明涉及一種可更換立體濾芯的多功能口罩。

背景技術：

口罩作為一種呼吸防護用品，已經逐漸從單純的勞動防護用品擴展為具有裝飾作用的日常用品。常見的口罩分為平面口罩、折疊口罩和杯形口罩。日常用的口罩多為平面口罩，既有織物口罩，也有不織布口罩，由于與佩戴者面部無法密合，僅僅能夠起到保暖防風作用，或者用于裝飾和偽裝。而日常用的顆粒物防護口罩則多為折疊口罩，或者杯形口罩，往往佩戴舒適性較差，裝飾效果也不好，功能單一。因此，具有裝飾效果的顆粒物防護口罩在日常呼吸防護領域的需求越來越大，而具有立體結構的口罩在防護性能和佩戴舒適性上更具有優勢。

名稱為"拋棄型立體口罩"的中國專利ZL98202629.3公開了一種拋棄型立體口罩,其是以兩片相同的單層無紡布片體組成,該單層無紡布片體的上方裁切出一上尖錐部,該上尖錐部的底部形成一口罩本體,由片體的后方裁切出一長型掛孔,該長型掛孔的周緣后方形成一U型掛耳,兩片單層無紡布片體相互對應疊置并相互吻合,并于上尖錐部及口罩本體的前方壓合成一體。

中國專利 CN202160697U "更換式防塵口罩"公開了一種更換式防塵口罩，包括口罩殼體和更換體，殼體和更換體的中央設有安裝單向呼氣閥的孔，更換體放置于殼體內，單向呼氣閥卡進安裝孔用螺帽螺接，將殼體與更換體構成一體。

中國專利CN104256956A公開了一種帶有可更換獨立罩布的隨棄式對折立體防細顆粒物口罩，包括有對折立體口罩和獨立罩布。所述對折立體口罩為隨棄式對折立體口罩，所述對折立體口罩具備防細顆粒物功能，所述獨立罩布具有裝飾功能，所述對折立體口罩與獨立罩布的脊線兩側設有兩種以上的夾持裝置和鎖扣裝置。

中國專利CN204351104U公開了一種用于防細顆粒物立體口罩的獨立裝飾性罩布，包括立體縫紉口罩罩布本體，所述立體縫紉口罩罩布本體由外側立體罩布表面面料和內側平面襯里面料組成，所述內側平面襯里面料的外邊緣與外側罩布表面面料邊緣相切、且縫合連接，所述外側立體罩布表面面料和內側平面襯里面料的兩側留有未縫合區域，所述立體口罩為防細顆粒物立體口罩，所述獨立罩布為裝飾獨立罩布。

中國專利CN204444341U 公開了一種高密合性可更換濾片口罩，包括口罩主體、濾片和內支撐，在口罩主體的內部設有一個可以更換的濾片，在濾片的內部設有能支撐起濾片的內支撐。口罩主體和內支撐經消毒后可反復利用，降低了口罩的成本。

中國專利CN204969593U公開了一種可更換立體濾芯的立體型口罩，包括：罩體，罩體包括面層以及里層，面層包括主體以及側部，側部位于主體兩側，面層左右對稱；里層，里層大小形狀與側部相同，邊緣與側部通過超聲波焊接在一起，靠近面層中軸線的一側開口；芯層，芯層左右對稱，部分放置于面層和里層之間，且貼靠面層設置；耳帶，耳帶兩頭與罩體的側部焊接在一起。

技術實現要素：

現有技術往往存在如下問題：1）裝飾性口罩無法有效防護顆粒物；2）顆粒物防護口罩缺乏裝飾性。本發明為裝飾性口罩增加了有效防護顆粒物的功能，其既可以是普通的裝飾性口罩，也可以通過安裝立體可更換式的濾芯成為顆粒物防護口罩，達到既美觀又有效防護的效果。

為了解決以上的技術問題，本發明采用如下技術方案:

一種可更換立體濾芯的多功能口罩，包括立體縫紉的織物口罩和立體的可更換式濾芯，所述織物口罩由兩片彈性織物面料經立體裁剪并縫合形成具有彈性的高透氣性口罩本體，所述高透氣性口罩本體內側邊緣與環形不透氣的織物內襯縫合連接，所述環形不透氣的織物內襯向口罩本體內部延伸形成面部密封結構，所述立體的可更換式濾芯為預成型的立體顆粒物防護濾芯；該織物口罩為可單獨佩戴的裝飾口罩，具有保暖防風和裝飾功能；當口罩內部插入立體可更換式顆粒物防護濾芯后，則成為高密合性的顆粒物防護口罩，同時具備裝飾和防護功能。

進一步的，所述織物口罩的耳帶為彈性織物面料形成的環形掛耳結構。

進一步的，所述織物口罩的本體上安裝有一個或者兩個用于排出濕熱氣體的呼氣閥。

進一步的，所述立體的可更換式濾芯上有一個或者兩個對接口罩本體上的呼氣閥的孔。

本發明一種可更換立體濾芯的多功能口罩，包括立體縫紉的織物口罩和立體的可更換式濾芯兩個基本部分。其中，立體縫紉的織物口罩本身就是一個可獨立佩戴的裝飾性口罩，可用于保暖防風和偽裝，具備美觀和高透氣性的特點。通過在織物口罩內側縫合一個不透氣的內襯，用于貼合佩戴者面部，并在不透氣的內襯和織物口罩本體中間加裝一個立體的可更換式顆粒物防護濾芯，可以有效提高口罩的密合性和防護性，達到裝飾和防護的功能。

本發明的織物口罩的本體由兩片彈性織物面料經立體裁剪并縫合形成，美觀透氣，可以清洗后重復使用，其彈性特征可以促進口罩本體和佩戴者面部的有效貼合。

本發明的立體的可更換式顆粒物防護濾芯根據人的面部輪廓進行設計，具有相應的立體結構，可以達到與佩戴者面部的有效貼合，配合彈性織物口罩的收縮性，既能有效過濾顆粒物，又能提高口罩的密合性。

本發明的有益效果是:在裝飾性的高透氣性織物口罩內增加不透氣的內襯，可通過加裝立體的可更換式顆粒物濾芯，達到裝飾和防護的多重功能。

附圖說明

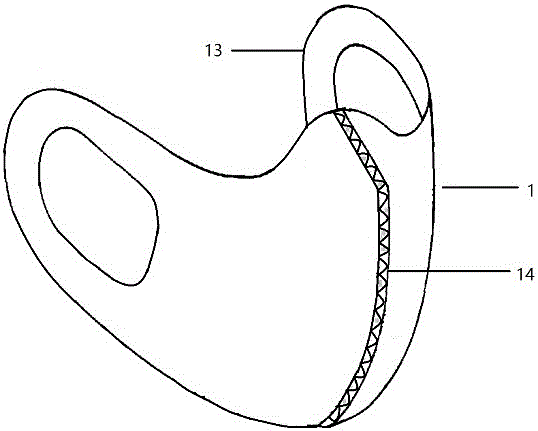

圖1為本發明一種可更換立體濾芯的多功能口罩的外部示意圖。

圖2為本發明一種可更換立體濾芯的多功能口罩的內部展開示意圖。

圖3為本發明一種可更換立體濾芯的多功能口罩的立體可更換式濾芯示意圖。

圖4為本發明一種可更換立體濾芯的多功能口罩安裝濾芯后的剖面示意圖。

圖5為本發明一種可更換立體濾芯的多功能口罩安裝呼氣閥后的外部示意圖。

圖6為本發明一種可更換立體濾芯的多功能口罩的適配帶呼氣閥口罩本體的立體可更換式濾芯示意圖。

圖中：1、織物口罩；2、立體的可更換式濾芯；11、彈性口罩本體；12、不透氣內襯；13、彈性環形掛耳結構；14、左右兩片彈性織物材料的立體剪裁和縫合；15、固定在織物口罩本體上的呼氣閥；21、對接呼氣閥的孔；121、不透氣內襯形成的環形密封結構；122、不透氣內襯外側的彈性織物材料；123、不透氣內襯內側的不透氣密封層。

具體實施方式

為便于更好的理解本發明的目的、結構、特征以及功效等，以下結合說明書附圖對本發明作進一步詳細描述。

實施例1：

一種可更換立體濾芯的多功能口罩，如圖1和圖2所示，包括立體縫紉的織物口罩1和立體的可更換式濾芯2，所述織物口罩1由兩片彈性織物面料經立體裁剪和縫合14形成具有彈性的高透氣性口罩本體11，所述高透氣性口罩本體11內側邊緣與環形不透氣的織物內襯12縫合連接，所述環形不透氣的織物內襯12向口罩本體11內部延伸形成面部密封結構121，織物內襯12外側為與佩戴者面部貼合的彈性織物材料122，內側為不透氣密封層123，所述立體的可更換式濾芯2為預成型的立體顆粒物防護濾芯（如圖3所示）；該織物口罩1通過彈性環形掛耳結構13可單獨佩戴使用，具有保暖防風和裝飾功能；如圖4所示，當織物口罩1內部插入立體可更換式顆粒物防護濾芯2后，則成為高密合性的顆粒物防護口罩，同時具備裝飾和防護功能。

實施例2：

一種可更換立體濾芯的多功能口罩，如實施例1所述，但不同的是，如圖5所示，在織物口罩1的口罩本體11上安裝有一個或者兩個呼氣閥15，而在立體的可更換式濾芯2上有對接呼氣閥15的一個或者兩個孔21（如圖6所示），孔21與呼氣閥15之間有密封裝置。
