本發明涉及拉鏈制造裝置。

背景技術：

專利文獻1公開了使薄膜粘貼輥24a從第1長鏈夾具(chaingripper)21移動到第2長鏈夾具22的拉鏈長鏈ch上，并于該過程中在拉鏈長鏈ch的上表面粘貼粘接膜。

現有技術文獻

專利文獻1：日本專利第3407889號公報

技術實現要素：

本發明的意義在于，提供一種能夠在拉鏈長鏈的拉鏈帶上粘貼粘性帶的小型或結構簡單的制造裝置。

本發明的一方式的拉鏈制造裝置具備：輸送機構30，其構成為，將拉鏈長鏈19所包含的各拉鏈帶12用一對夾具31進行握持，并將所述拉鏈長鏈19向下游側輸送；

拉頭供給機構40，其構成為，向通過所述輸送機構30向下游側輸送的所述拉鏈長鏈19的輸送路徑上供給拉頭15；

切斷機構50，其構成為，在通過所述拉頭供給機構40供給到所述輸送路徑上的所述拉頭15根據所述輸送機構30的工作而被穿插在所述拉鏈長鏈19的一對拉鏈鏈牙13上的狀態下，將所述拉鏈長鏈19切斷；和

粘性帶供給機構60，其構成為，以在所述拉鏈長鏈19的至少一方的拉鏈帶12上隔著粘合層21層疊剝離性基材22的方式，將至少包括所述粘合層21及所述剝離性基材22的粘性帶20向通過所述輸送機構30向下游側輸送的所述拉鏈長鏈19的所述至少一方的拉鏈帶12供給，

所述粘性帶供給機構60在通過所述輸送機構30向下游側輸送的所述拉鏈長鏈19的輸送方向上與基于所述切斷機構50的對所述拉鏈長鏈19的切斷位置相比位于上游側的位置，將所述粘性帶20推抵于通過所述輸送機構30向下游側輸送的所述拉鏈長鏈19的所述至少一方的拉鏈帶12。

某些情況下，所述粘性帶供給機構60包括推抵件62，該推抵件構成為，將從所述粘性帶20的帶供給源61送出的所述粘性帶20推抵于通過所述輸送機構30向下游側輸送的所述拉鏈長鏈19的所述至少一方的拉鏈帶12。

某些情況下，所述推抵件62通過彈簧66而被施力，以將所述粘性帶20推抵于所述至少一方的拉鏈帶12。

某些情況下，所述推抵件62具有軸部621，該軸部設有引導所述粘性帶20的導槽6211。

某些情況下，所述推抵件62包括從軸部621向彼此相反方向延伸的第1臂622及第2臂623，所述第1臂622具有推抵所述粘性帶20的推抵部，在所述第2臂623上安裝有彈簧66。

某些情況下，還具備在所述夾具31從閉合狀態變成打開狀態的位置向所述夾具31附近吹送氣流的氣流供給機構80。

發明效果

根據本發明的一方式，能夠提供一種能在拉鏈長鏈的拉鏈帶上粘貼粘性帶的小型或結構簡單的制造裝置。

附圖說明

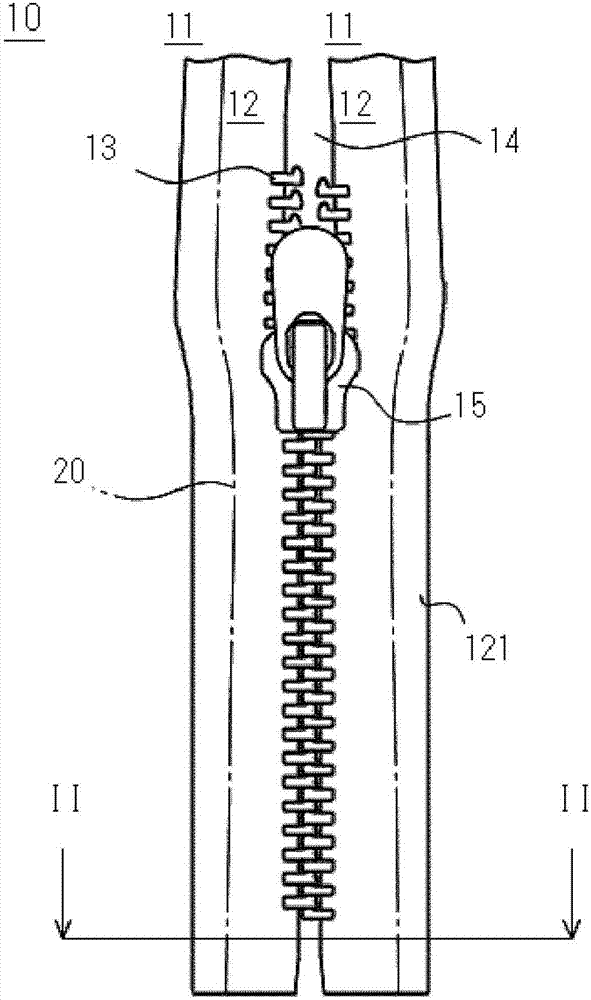

圖1是通過本發明的一方式的拉鏈制造裝置制造的非限定的一例的拉鏈的概要正面示意圖。單點劃線暗示粘性帶粘貼在拉鏈帶的背面。

圖2是沿著圖1的ii-ii的拉鏈的概要剖面示意圖。

圖3是向本發明的一方式的拉鏈制造裝置供給的拉鏈長鏈的概要局部正面示意圖。圖3的表示粘貼粘性帶前的拉鏈長鏈。圖3的表示粘貼粘性帶后的拉鏈長鏈。圖3的的拉鏈長鏈與處于圖6的iii(a)-iii(a)位置的拉鏈長鏈對應。圖3的的拉鏈長鏈與處于圖6的iii(b)-iii(b)位置的拉鏈長鏈對應。

圖4是為了說明本發明的一方式的拉鏈制造裝置的動作而參照的概要示意圖。圖4的表示通過拉鏈制造裝置將拉頭穿插在拉鏈長鏈的一對拉鏈鏈牙上的狀態。圖4的表示穿插有拉頭的狀態下的拉鏈長鏈由拉鏈制造裝置切斷，從而獲得圖1所示的拉鏈。

圖5是表示本發明的一方式的拉鏈制造裝置的結構及動作的概要示意圖。

圖6是表示本發明的一方式的拉鏈制造裝置的結構及動作的概要示意圖。

圖7是表示本發明的一方式的拉鏈制造裝置的結構及動作的概要示意圖。

圖8是表示本發明的一方式的拉鏈制造裝置的結構及動作的概要示意圖。

圖9是表示本發明的一方式的拉鏈制造裝置的結構及動作的概要示意圖。

圖10是表示本發明的一方式的拉鏈制造裝置的結構及動作的概要示意圖。

圖11是表示本發明的一方式的拉鏈制造裝置的結構及動作的概要示意圖。

圖12是表示本發明的一方式的拉鏈制造裝置的結構及動作的概要示意圖。

圖13是表示本發明的一方式的拉鏈制造裝置的結構及動作的概要示意圖。

圖14是表示本發明的一方式的拉鏈制造裝置的結構及動作的概要示意圖。

圖15是表示本發明的一方式的拉鏈制造裝置的結構及動作的概要示意圖。

圖16是示意性地表示本發明的一方式的拉鏈制造裝置中的夾具的動作的概要說明圖。

圖17是表示本發明的一方式的拉鏈制造裝置所包含的推抵件的軸部的結構的概要局部剖面示意圖。

圖18是組入于本發明的一方式的拉鏈制造裝置中的粘性帶供給機構的概要立體圖。

圖19是組入于本發明的一方式的拉鏈制造裝置中的粘性帶供給機構的概要側視圖。

圖20是組入于本發明的一方式的拉鏈制造裝置中的粘性帶供給機構的概要俯視圖。

附圖標記說明

12拉鏈帶

13拉鏈鏈牙

15拉頭

19拉鏈長鏈

20粘性帶

21粘合層

22剝離性基材

30輸送機構

31夾具

40拉頭供給機構

50切斷機構

60粘性帶供給機構

80氣流供給機構

具體實施方式

以下，參照?qǐng)D1至圖20對本發明的非限定例示的實施方式進行說明。公開的一個以上的實施方式及實施方式所包含的各特征并不是各自獨立的。本領域技術人員無需過多說明，就能將各實施方式及/或各特征進行組合。另外，本領域技術人員還能理解基于該組合的協同作用。實施方式之間的重復說明原則上省略。參照附圖以發明的記述為主要目的，有時會為了便于作圖而簡化。

圖1是通過本發明的一方式的拉鏈制造裝置制造的非限定的一例的拉鏈的概要正面示意圖。單點劃線暗示粘性帶粘貼在拉鏈帶的背面。圖2是沿著圖1的ii-ii的拉鏈的概要剖面示意圖。圖3是向本發明的一方式的拉鏈制造裝置供給的拉鏈長鏈的概要局部正面示意圖。圖3的表示粘貼粘性帶前的拉鏈長鏈。圖3的表示粘貼粘性帶后的拉鏈長鏈。圖3的的拉鏈長鏈與處于圖6的iii(a)-iii(a)位置的拉鏈長鏈對應。圖3的的拉鏈長鏈與處于圖6的iii(b)-iii(b)位置的拉鏈長鏈對應。圖4是為了說明拉鏈制造裝置的動作而參照的概要示意圖。圖4的表示通過拉鏈制造裝置將拉頭穿插在拉鏈長鏈的一對拉鏈鏈牙上的狀態。圖4的表示穿插有拉頭的狀態下的拉鏈長鏈由拉鏈制造裝置切斷，從而獲得圖1所示的拉鏈。圖5至圖15是表示拉鏈制造裝置的結構及動作的概要示意圖。圖16是示意性地表示拉鏈制造裝置中的夾具的動作的概要說明圖。圖17是表示拉鏈制造裝置所包含的推抵件的軸部的結構的概要局部剖面示意圖。圖18是組入于拉鏈制造裝置中的粘性帶供給機構的概要立體圖。圖19是組入于拉鏈制造裝置中的粘性帶供給機構的概要側視圖。圖20是組入于拉鏈制造裝置中的粘性帶供給機構的概要俯視圖。

在參照?qǐng)D5至圖20對拉鏈制造裝置100的結構及動作進行說明之前，先參照?qǐng)D1至圖4對通過拉鏈制造裝置100制造的拉鏈10和通過拉鏈制造裝置100處理的拉鏈長鏈19進行說明。

圖1表示能夠通過拉鏈制造裝置100制造的非限定的一例的拉鏈10。拉鏈10包括左右一對的拉鏈牙鏈帶11及用于開閉左右一對的拉鏈牙鏈帶11的至少一個拉頭15。通過拉頭15的前進來閉合左右的拉鏈牙鏈帶11，并通過拉頭15的后退來打開左右的拉鏈牙鏈帶11。

各拉鏈牙鏈帶11包括拉鏈帶12及拉鏈鏈牙13。拉鏈鏈牙13設置在拉鏈帶12的相對側緣部上。通過拉頭15的前進來使左右的拉鏈鏈牙13嚙合，并通過拉頭15的后退來解除左右的拉鏈鏈牙13的嚙合。

作為拉鏈鏈牙圖示了金屬鏈牙，但并沒有理由限定于此，還能使用樹脂鏈牙、線圈鏈牙等其他種類的拉鏈鏈牙。拉鏈帶12典型地可以是紡織品或編織品或者它們的復合物。然而，也能使用以其他方式構成的拉鏈帶12。拉頭15可以是金屬或樹脂或者其他材質的拉頭。拉頭15可以包括上翼板、下翼板、及連結上翼板與下翼板的連結柱，也能使用其他結構的拉頭。

如圖1及圖2所示，拉鏈帶12具有帶上表面121及帶下表面122。在拉鏈帶12的帶下表面122上粘貼有粘性帶20。此外，作為代替或追加，也可以設想對拉鏈帶12的帶上表面121粘貼粘性帶20的形態。粘性帶20包括粘合層21及剝離性基材22。粘合層21可以是單層或多層。同樣地，剝離性基材22也可以是單層或多層。剝離性基材22隔著粘合層21配置在拉鏈帶12上，更明確而言配置在拉鏈帶12的帶下表面122上。剝離性基材22是支承粘合層21的支承材料，能夠簡單地從粘合層21剝離。某些情況下，剝離性基材22包括分離層，促進從粘合層21上的簡單剝離。粘性帶20的層疊結構可以是各種各樣的。因此，所使用的粘性帶不應該限定于圖示例的粘性帶20。

通過在拉鏈10的拉鏈帶12上粘貼粘性帶20，能夠相對于包類或衣服簡單地定位拉鏈10。就將粘性帶20粘貼在帶上表面121及帶下表面122的一方或兩方上而言，可以依賴?yán)?0相對于包類或衣服的縫制方法。不管怎樣，通過在拉鏈帶12上粘貼粘性帶20，能夠容許相對于包類或衣服將拉鏈10暫時定位，并在該暫時定位狀態下將拉鏈10縫制在包類或衣服上。能夠促進縫制作業的效率化。

參照?qǐng)D5至圖20而后述的拉鏈制造裝置能夠?qū)D3的所示的拉鏈長鏈19的各拉鏈帶12如圖3的所示那樣逐一粘貼粘性帶20。圖3所示的拉鏈長鏈19包括閉合的一對拉鏈牙鏈帶11。在拉鏈長鏈19上設有將各拉鏈牙鏈帶11的拉鏈鏈牙13除去而成的間隔部14。某些情況下，間隔部14通過使用沖頭或刀具破壞嚙合狀態的拉鏈鏈牙13而形成。某些情況下，可以在間隔部14上殘存拉鏈鏈牙13的斷裂片。間隔部14間歇性地以事先設定的間隔或受控制的不定間隔形成在長尺寸的拉鏈長鏈19上。間隔部14意味著嚙合對的各拉鏈鏈牙13的嚙合功能喪失的區域。

參照?qǐng)D5至圖20而后述的拉鏈制造裝置100能夠如圖4的所示那樣將拉頭15穿插在拉鏈長鏈19的一對拉鏈鏈牙13上。另外，參照?qǐng)D5至圖20而后述的拉鏈制造裝置100能夠如圖4的所示那樣將在一對拉鏈鏈牙13上穿插有拉頭15的狀態下的拉鏈長鏈19切斷，由此獲得圖1所示的拉鏈10。

如圖5所示，拉鏈制造裝置100具有輸送機構30、拉頭供給機構40、切斷機構50、及粘性帶供給機構60。如根據后述說明可更具體地理解那樣，輸送機構30構成為將拉鏈長鏈19所包含的各拉鏈帶12用一對夾具31進行握持并將拉鏈長鏈19向下游側輸送。在夾具31閉合了的閉合狀態時，夾具31能夠握持拉鏈長鏈19。在夾具31打開了的打開狀態時，夾具31無法握持拉鏈長鏈19。拉頭供給機構40構成為向通過輸送機構30向下游側輸送的拉鏈長鏈19的輸送路徑l19上供給拉頭15。切斷機構50構成為在通過拉頭供給機構40供給到輸送路徑上的拉頭15根據輸送機構30的動作而被穿插在了拉鏈長鏈19的一對拉鏈鏈牙13上的狀態下，將拉鏈長鏈19切斷。粘性帶供給機構60構成為，將至少包括粘合層21及剝離性基材22的粘性帶20向通過輸送機構30向下游側輸送的拉鏈長鏈19的至少一方的拉鏈帶12供給，以在拉鏈長鏈19的至少一方的拉鏈帶12上隔著粘合層21層疊剝離性基材22。

在本實施方式中，粘性帶供給機構60構成為，在通過輸送機構30向下游側輸送的拉鏈長鏈19的輸送方向上與基于切斷機構50的對拉鏈長鏈19的切斷位置相比位于上游側的位置，將粘性帶20推抵于通過輸送機構30向下游側輸送的拉鏈長鏈19的至少一方的拉鏈帶12。由此，能夠提供一種能在拉鏈長鏈19的拉鏈帶12上粘貼粘性帶20的小型或結構簡單的制造裝置。

如根據后述說明能夠更具體地理解那樣，拉鏈制造裝置100在進行圖4的所示的拉頭穿插工序時，將夾具31輸送拉鏈長鏈19的動力活用于對該拉鏈長鏈19的拉鏈帶12粘貼粘性帶20。在粘性帶供給機構60中，將粘性帶20推抵于拉鏈長鏈19的拉鏈帶12。因此，粘性帶20被基于夾具31進行的拉鏈長鏈19的輸送帶動，從而對拉鏈長鏈19的拉鏈帶12自動地或隨附地粘貼粘性帶20。拉鏈制造裝置100的結構被簡化，而且能夠有利地降低其動力消耗或電力消耗。

如圖5所示，作為追加，拉鏈制造裝置100具有副拉頭供給機構70、氣流供給機構80、及滑槽90。副拉頭供給機構70構成為對拉頭供給機構40供給拉頭15。氣流供給機構80構成為在一對夾具31從閉合狀態變成打開狀態的位置向一對夾具31附近吹送氣流。滑槽90是從夾具31釋放的拉鏈10的輸送路徑，相對于鉛垂方向斜著傾斜。

以下，對拉鏈制造裝置100的動作進行具體說明。由圖5至圖7可知，拉鏈制造裝置100首先在拉頭供給機構40上放置拉頭15。具體地，至少副拉頭供給機構70工作，從而副拉頭供給機構70的保持架71上的拉頭15移動到拉頭供給機構40的保持架41上。某些情況下，副拉頭供給機構70及拉頭供給機構40協同工作來進行上述的拉頭交付。

圖示例的副拉頭供給機構70及拉頭供給機構40除了保持架71、41之外還分別包括用于使保持架71、41位移的機械元件72、42。機械元件例如可以包括任意種類的致動器、或任意種類的缸(cylinder)。在圖示例中使用電動缸。根據來自未圖示的控制器的控制指令來控制缸的伸縮。此外，控制器包括計算機。計算機包括cpu和存儲器。cpu執行存儲在存儲器中的程序來實現所期望的控制。計算機可以構成為能夠根據傳感輸入或用戶輸入來執行適當?shù)目刂啤?/p>

如圖5及圖6所示，副拉頭供給機構70的電動缸伸長，保持在副拉頭供給機構70的保持架71上的拉頭15被交付到拉頭供給機構40的保持架41上，并由該保持架41保持。之后，如圖7所示，副拉頭供給機構70的電動缸收縮。副拉頭供給機構70構成為能夠從未圖示的拉頭供給路徑重新接收拉頭15。

如圖7及圖8所示，輸送機構30以使在拉鏈長鏈19的輸送方向上位于下游側的夾具31向上游側移動的方式工作。之后，輸送機構30以將圖3的所示的粘貼有粘性帶20的拉鏈長鏈19用夾具31握持的方式工作。

輸送機構30除了一對夾具31之外還包括用于使一對夾具31沿著拉鏈長鏈19的輸送方向移動的機械元件。進一步地，輸送機構30包括用于調節一對夾具31的間隔的機械元件。例如，在滾珠絲杠的螺母上固定有配備一對夾具31的基座。基于滾珠絲杠的絲杠軸32的旋轉控制，能夠高精度地調節夾具31沿著拉鏈長鏈19輸送方向的位置。一對夾具31的間隔能夠在上述基座上或相對于基座進行調節。一對夾具31的間隔可以根據一對夾具31沿著拉鏈長鏈19輸送方向的位置來調節。一對夾具31的間隔可以如事先設定的那樣變更，或根據來自控制器的指令而變更。

如圖16所示，各夾具31以在拉鏈長鏈19的間隔部14的附近區域握持各拉鏈帶12的方式工作。如圖16所示，一對夾具31包括第1夾具311及第2夾具312。通過第1夾具311來握持一方的拉鏈牙鏈帶11的拉鏈帶12。通過第2夾具312來握持另一方的拉鏈牙鏈帶11的拉鏈帶12。

由圖8及圖9可知，拉頭供給機構40向通過輸送機構30向下游側輸送的拉鏈長鏈19的輸送路徑l19上供給拉頭15。具體地，拉頭供給機構40的電動缸伸長，由保持架41保持的拉頭15被配置到拉鏈長鏈19的輸送路徑l19上。如圖16所示，拉鏈長鏈19的輸送路徑l19與上述輸送機構30的滾珠絲杠的絲杠軸32平行。

由圖9及圖10可知，輸送機構30以使握持著圖3的所示的粘貼有粘性帶20的拉鏈長鏈19的狀態下的夾具31相對較短地向下游側移動的方式工作。在該過程中，經由拉鏈長鏈19的間隔部14將拉頭15穿插在一對拉鏈鏈牙13上。嚙合狀態的拉鏈鏈牙13因拉頭而局部變成非嚙合。

如圖16所示，第1夾具311被控制成沿移動軌跡l1移動。第2夾具312被控制成沿移動軌跡l2移動。也就是說，第1夾具311與第2夾具312的間隔朝向輸送路徑l19的下游側略微擴展。一方的拉鏈牙鏈帶11的拉鏈鏈牙13被控制成沿移動軌跡l3移動。另一方的拉鏈牙鏈帶11的拉鏈鏈牙13被控制成沿移動軌跡l4移動。雖然并不一定限于該方法，但在這種情況下可以避免嚙合狀態的拉鏈鏈牙13直接碰撞拉頭15的連結柱。能夠更可靠地進行拉頭15向一對拉鏈鏈牙13的穿插。

由圖10及圖11可知，拉頭供給機構40以使保持架41返回原始位置的方式工作。具體地，以使其電動缸收縮的方式進行控制。

由圖11及圖12可知，輸送機構30以使握持著在一對拉鏈鏈牙13上穿插有拉頭15的狀態下的拉鏈長鏈19的夾具31相對較長地向下游側移動的方式工作。這樣，在切斷機構50所包含的一對切斷刀具51、52之間配置拉鏈長鏈19的間隔部14。與位于夾具31的握持部分附近的間隔部14相比，一對切斷刀具51、52之間的間隔部14是在拉鏈長鏈19的輸送方向上位于上游側的上一個間隔部。此外，某些情況下，可以省略切斷機構50的一方的切斷刀具。

由圖12及圖13可知，切斷機構50以將在一對拉鏈鏈牙13上穿插有拉頭15的狀態下的拉鏈長鏈19切斷的方式工作。具體地，切斷機構50以使一對切斷刀具51、52靠近、并通過一對切斷刀具51、52從相反方向?qū)⒗滈L(zhǎng)鏈19在其間隔部14切斷的方式工作。切斷機構50包括用于使各切斷刀具位移的單獨的機械元件或者用于使兩方的切斷刀具位移的共用的機械元件。切斷機構50例如包括用于使切斷刀具51位移的電動缸、和用于使切斷刀具52位移的電動缸。在通過切斷機構50將拉鏈長鏈19切斷之后，夾具31轉變?yōu)槲粘謭D1所示的拉鏈10而并非握持圖3的所示的拉鏈長鏈19的狀態。

由圖13及圖14可知，若切斷機構50在間隔部14切斷拉鏈長鏈19的話，則輸送機構30使夾具31進一步向拉鏈長鏈19的輸送方向的下游側移動，從而將由夾具31握持的狀態下的拉鏈10向該下游側輸送。接著，如圖15中示意性地所示，輸送機構30控制夾具31從閉合狀態變成打開狀態，使拉鏈10從夾具31落下。

雖然并不一定限定于此，但氣流供給機構80在夾具31從閉合狀態變成打開狀態的位置向夾具31附近吹送氣流。由此，能夠促進拉鏈10從夾具31落下。如上所述，在由夾具31握持的拉鏈帶12上粘貼有粘性帶20。由于夾具31對拉鏈帶12的反復握持，拉鏈帶12或粘性帶20可能會局部地粘貼于夾具31。通過上述氣流供給機構80的工作，能夠促進拉鏈10從夾具31落下，從而能夠避免或減少這樣的問題。某些情況下，從夾具31釋放的拉鏈10從滑槽90降下，并被提供到拉鏈10的積存部。

如上所述，在本實施方式中構成為，粘性帶供給機構60在通過輸送機構30向下游側輸送的拉鏈長鏈19的輸送方向上與基于切斷機構50的對拉鏈長鏈19的切斷位置相比位于上游側的位置，將粘性帶20推抵于通過輸送機構30向下游側輸送的拉鏈長鏈19的至少一方的拉鏈帶12。如圖10至圖12所示，與通過夾具31輸送拉鏈長鏈19相應地，在粘性帶供給機構60中，對向下游側輸送中的拉鏈長鏈19的至少一方的拉鏈帶12自動地或隨附地粘貼粘性帶20。

如圖5所示，粘性帶供給機構60包括：能夠旋轉地配備的帶供給源61；和推抵件62，該推抵件62將從帶供給源61送出的粘性帶20推抵于通過輸送機構30向下游側輸送的拉鏈長鏈19的至少一方的拉鏈帶12。帶供給源61例如是在市場中能夠簡單獲得的雙面膠帶。典型地，帶供給源61是將粘性帶20繞芯部呈螺旋狀卷繞的物品。若繞芯部卷繞的粘性帶20沒有剩余量或剩余量變少的話，則由新的帶供給源61來代替原有的帶供給源61。此外，芯部無需是中空的，也可以是實心的。

推抵件62的具體結構可以是各種各樣的。因此，并不應該限定于圖示例的推抵件62。推抵件62可以是一對輥。可以是拉鏈長鏈19及粘性帶20在一對輥之間重合，而粘性帶20粘貼在拉鏈帶12上。推抵件62可以構成為，如蓋圖章那樣將粘性帶20相對于拉鏈帶12斷續地按壓。該情況下，可以設置用于使推抵件62位移的機械元件。

本申請的公開例涉及的推抵件62雖然并不一定限定于此，但可以通過彈簧66來施力，以將粘性帶20推抵于至少一方的拉鏈帶12。在這種情況下，基于輸送機構30進行的拉鏈長鏈19的輸送不會受到阻礙。為了實現推抵件62的施力，可以使用彈簧66。在其他例中，可以使用除彈簧以外的彈性部件或施力機構。

從正面來看圖5，推抵件62逆時針旋轉，在基座63與推抵件62的推抵部分之間夾入有拉鏈帶12及粘性帶20。若在該狀態下通過夾具31將拉鏈長鏈19向下游側輸送，則粘性帶20被拉鏈長鏈19的輸送帶動。帶供給源61順時針旋轉來向基座63與推抵件62之間供給新的粘性帶20。這樣，能夠?qū)滈L(zhǎng)鏈19的拉鏈帶12自動地或隨附地供給粘性帶20。此外，粘性帶20以使粘合層21與拉鏈帶12接觸的方式從帶供給源61送出。

推抵件62具有提供其旋轉中心軸的軸部621。如圖17所示，在軸部621上設有引導粘性帶20的導槽6211。通過導槽6211能夠抑制粘性帶20的位移，促進其穩定的供給。

圖18至圖20示出了組入于拉鏈制造裝置100中的一例的粘性帶供給機構60。由圖18至圖20可知，粘性帶供給機構60構成為，對一對拉鏈牙鏈帶11的各拉鏈帶12獨立地供給粘性帶20。

粘性帶供給機構60具有供帶供給源61安裝的一對安裝基座612。安裝基座612固定在支承板68上。安裝基座612具有符合帶供給源61外形的圓形的板612h、設于板612h中心的軸部612j、及與軸部612j相比擴徑的防脫部612k。某些情況下，在帶供給源61的中空芯部?jī)?nèi)穿插有軸部612j，在防脫部612k與板612h之間能夠旋轉地保持帶供給源61。

粘性帶供給機構60包括將從各帶供給源61送出的粘性帶20推抵于各拉鏈帶12的一對推抵件62。各推抵件62以軸部621為旋轉中心能夠旋轉地設置。各推抵件62包括從軸部621向相反方向延伸的第1臂622及第2臂623。在第1臂622上固定有在一處折曲的金屬板624。該金屬板624作為推抵件62的推抵部來發揮功能。在第2臂的頂端設有彈簧66的安裝用桿。在圖18至圖20中，省略了彈簧的圖示。

在安裝基座612與推抵件62之間設有引導部65，該引導部65引導從安裝在安裝基座612上的帶供給源61送出的粘性帶20。引導部65固定在支承板68上。引導部65具有從支承板68遠離地延伸的半圓柱狀部651、和在與支承板68之間規定粘性帶20的引導路徑的凸緣部652。粘性帶20在支承板68與引導部65的凸緣部652之間沿著半圓柱狀部651的周面被引導。另外，在安裝基座612與引導部65之間設有傳感部69，該傳感部69檢測從安裝在安裝基座612上的帶供給源61送出的粘性帶20的有無。

圖18至圖20的圖示例的粘性帶供給機構60進一步具有對在拉鏈帶12上粘貼有粘性帶20的拉鏈長鏈19進行引導的引導部件64。引導部件64通過第1引導部件641及第2引導部件642的層疊來構成。在第1引導部件641上設有相對較寬的第1槽部，該第1槽部提供拉鏈長鏈19的左右的拉鏈帶12的移動空間。在第2引導部件642上設有相對較窄的第2槽部，該第2槽部提供拉鏈長鏈19的嚙合狀態的拉鏈鏈牙13的移動空間。

在圖5等中示出了將拉鏈長鏈19在水平方向上輸送，但在其他例中，拉鏈長鏈19可以向斜上方輸送。

根據上述的公開，實質上還公開了以下附記所記載的拉鏈的制造方法。

【附記】

一種拉鏈的制造方法，包括以下工序：

將拉鏈長鏈19所包含的各拉鏈帶12用一對夾具31進行握持，并將所述拉鏈長鏈19向下游側輸送的工序；

對向下游側輸送的所述拉鏈長鏈19的輸送路徑上供給拉頭15的工序；

在供給到所述輸送路徑上的所述拉頭15穿插在所述拉鏈長鏈19的一對拉鏈鏈牙13上的狀態下，將所述拉鏈長鏈19切斷的工序；

以在所述拉鏈長鏈19的至少一方的拉鏈帶12上隔著粘合層21層疊剝離性基材22的方式，將至少包括所述粘合層21及所述剝離性基材22的粘性帶20對向下游側輸送的所述拉鏈長鏈19的所述至少一方的拉鏈帶12供給的工序；以及

在向下游側輸送的所述拉鏈長鏈19的輸送方向上與所述拉鏈長鏈19的切斷位置相比位于上游側的位置，將所述粘性帶20推抵于向下游側輸送的所述拉鏈長鏈19的所述至少一方的拉鏈帶12的工序。

根據上述的教導，只要是本領域技術人員，就能對各實施方式增加各種變更。加入至權利要求書中的附圖標記是為了參考，不應以對權利要求書進行限定解釋為目的而參照。“機構”這一術語可以理解為能夠用“結構”、“部”、“單元”、“部分”等其他合適的術語來代替。
