本發明涉及智能穿戴設備，具體是一種智能手環。

背景技術：

隨著科學技術的發展，穿戴式電子設備被越來越多的普及，目前的智能手環主要應用于用戶娛樂以及提供時鐘、鬧鐘等功能，隨著社會的發展，智能手環也越來越多樣化，包括適用于小孩、老人、病患等不同群體的手環，也有運動監測和追蹤手環；然而用于醫療監測的智能手環開發仍處于空白領域，對智能手環在醫療監測上的應用與開發迫在眉睫。

技術實現要素：

本發明的目的在于提供一種能測量人體體表溫濕度、環境溫濕度以及人體心率，利用人體代謝產生熱量與血糖濃度函數關系，推算人體當前血糖濃度的智能手環，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：

一種智能手環，包括主板上殼、閉合腕帶、主板底殼、電池底殼、電池上殼、動開口腕帶、靜開口腕帶和搭扣；所述主板上殼、主板底殼上下對接形成主板腔體，主板腔體內安裝有主板以及與主板電性連接的指示燈導光板；所述電池上殼、電池底殼上下對接形成電池腔體，兩腔體為剛性腔體，封閉側通過閉合腕帶連接，開口側分別與動開口腕帶、靜開口腕帶連接；動開口腕帶、靜開口腕帶通過搭扣形成用于調節長度的開合連接；所述閉合腕帶、動開口腕帶、靜開口腕帶為柔性；所述主板腔體內安裝有傳感器系統，傳感器系統包括心率傳感器和體表及環境溫濕度傳感器，心率傳感器設置在主板腔體上貼合手背側的位置上，對手腕上表面皮膚進行傳感測量。

作為本發明進一步的方案：所述體表及環境溫濕度傳感器包括體表溫濕度傳感器和環境溫濕度傳感器，體表溫濕度傳感器與手腕側面貼合，對手腕側面皮膚進行傳感測量，環境溫濕度傳感器與手腕所處環境氣氛相接觸，對環境進行傳感測量。

作為本發明進一步的方案：所述主板底殼和電池底殼之間安裝有連接帶。

作為本發明再進一步的方案：所述電池腔體內安裝有鋰電池，鋰電池與充電電極電性連接。

本發明的佩戴方式：整個手環裝配在一起后，搭扣和動開口腕帶是作為一個整體，動開口腕帶和靜開口腕帶通過搭扣將手環固定在手腕上；本發明提供的可穿戴設備的主體，通過剛-柔性復合結構實現設備在手腕上的穿脫功能，并通過長度調節使手環適應于不同佩戴者的手腕尺寸變化；本發明通過傳感器系統，實現傳感器與人體手腕及手腕附近環境氣氛的接觸，使可穿戴設備主體實時獲取人體及環境的有關生物、物理信息。

與現有技術相比，本發明的有益效果是：本發明通過采集人體體表溫度、人體體表濕度、環境溫濕度及人體心率，利用人體代謝產生的熱量與血糖濃度的函數關系，可以推算出人體當前的血糖濃度；此產品只能推算出體內胰島素在同一水平的人體體內血糖含量，并不能用于高血糖患者和低血糖患者的鑒別或者臨床診斷；本發明通過將人體心率、環境溫濕度、人體體表溫濕度及人體心率通過傳感器采集到處理器，再通過算法將數據進行處理，得到的最終血糖、心率、血壓等數據通過移動物聯網發送至本地服務器，本地服務器與移動終端互聯，將得到的數據顯示在移動終端的APP上，APP可以提醒用戶當前的身體狀態，提醒患者服藥或者注意身體狀況。

附圖說明

圖1為本發明的工作原理系統框圖。

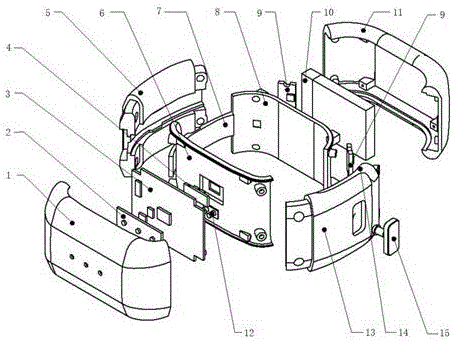

圖2為本發明的立體爆炸結構示意圖。

圖3為本發明的爆炸結構示意圖。

圖4為本發明傳感器系統的截面結構示意圖。

其中， 1-主板上殼；2-指示燈導光板 ；3-主板；4-心率傳感器；5-閉合腕帶；6-主板底殼；7-連接帶；8-電池底殼；9-體表及環境溫濕度傳感器；91-體表溫濕度傳感器；92-環境溫濕度傳感器；10-鋰電池；11-電池上殼；12-充電電極；13-動開口腕帶；14-靜開口腕帶；15-搭扣。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-4，一種智能手環，包括主板上殼1、閉合腕帶5、主板底殼6、電池底殼8、電池上殼11、動開口腕帶13、靜開口腕帶14和搭扣15。

所述主板上殼1、主板底殼6上下對接形成主板腔體，主板腔體內安裝有主板3以及與主板3電性連接的指示燈導光板2，主板底殼6和電池底殼8之間安裝有連接帶7；所述電池上殼11、電池底殼8上下對接形成電池腔體，電池腔體內安裝有鋰電池10，鋰電池10與充電電極12電性連接；兩腔體為剛性腔體，封閉側通過閉合腕帶5連接，開口側分別與動開口腕帶13、靜開口腕帶14連接；動開口腕帶13、靜開口腕帶14通過搭扣15形成用于調節長度的開合連接；所述閉合腕帶5、動開口腕帶13、靜開口腕帶14為柔性。

整個手環裝配在一起后，搭扣15和動開口腕帶13是作為一個整體，動開口腕帶13和靜開口腕帶14通過搭扣15將手環固定在手腕上；本發明提供的可穿戴設備的主體，通過剛-柔性復合結構實現設備在手腕上的穿脫功能，并通過長度調節使手環適應于不同佩戴者的手腕尺寸變化。

所述主板腔體內安裝有傳感器系統，傳感器系統包括心率傳感器4和體表及環境溫濕度傳感器9，心率傳感器4設置在主板腔體上貼合手背側的位置上，對手腕上表面皮膚進行傳感測量；所述體表及環境溫濕度傳感器9包括體表溫濕度傳感器91和環境溫濕度傳感器92，體表溫濕度傳感器與手腕側面貼合，對手腕側面皮膚進行傳感測量，環境溫濕度傳感器與手腕所處環境氣氛相接觸，對環境進行傳感測量。本發明通過將人體心率、環境溫濕度、人體體表溫濕度及人體心率通過傳感器采集到處理器，再通過算法將數據進行處理，得到的最終血糖、心率、血壓等數據通過移動物聯網發送至本地服務器，本地服務器與移動終端互聯，將得到的數據顯示在移動終端的APP上，APP可以提醒用戶當前的身體狀態，提醒患者服藥或者注意身體狀況。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下做出各種變化。
