本發明屬于裝飾品技術領域，涉及一種吊墜及其制備方法，特別是涉及一種外包金屬純平水晶照片吊墜及其制備方法。

背景技術：

水晶相片又被稱為水晶像、水晶工藝像、水晶照片、水晶藝術像，數碼水晶像等名字，它是一種把圖像制作到水晶里面的一種新型數碼相片工藝制品，因其晶瑩剔透、高貴圣潔而被人們廣泛喜愛，成為風頭極盛的水晶工藝品之一，根據制作工藝不同，水晶相片成品可分為三種：第一種是將圖像打印在揭摸膠片上，之后將膠片用uv膠粘貼于水晶白坯上，固化后再在白坯后面粘貼一塊玻璃片，這種做法工藝相對復雜，但是成品最大程度地體現了水晶影像的神秘感和水晶晶瑩剔透的特性，這是大部分水晶影像的做法。第二種是將圖像打印在不用揭摸的透明膠片上，然后用uv膠貼在水晶白坯上。第三種在白底的不透明膠片的兩面都打印圖像，在正面和背面都可以看到不同的圖像內容。

然而，現有的水晶照片工藝品的尺寸規格較大，一方面，較小的玻璃片加工難度較大，其次，較小的玻璃片其清晰程度會受到影響，另一方面，尤其是將其作為吊墜裝飾品佩戴在身上，其產品的安全性能尤為重要，因此，對微型水晶照片吊墜結構和加工工藝顯得尤為重要。

技術實現要素：

本發明針對上述微小型水晶照片工藝品存在加工難度大、清晰程度低等不足，提出一種外包金屬純平水晶照片吊墜及其制備方法，可實現小型玻璃品的加工，可提高產品的安全性能，可提高內置照片的清晰程度。

本發明的技術方案是：一種外包金屬純平水晶照片吊墜，其特征在于：所述照片吊墜由前玻璃層、前膠層、照片層、后膠層、后玻璃層以及金屬包邊構成；所述前玻璃層通過前膠層與所述照片層相連，所述后玻璃層通過后膠層與所述照片層相連，所述前玻璃層和后玻璃層的上下端分別設有卡槽，所述金屬包邊的縱截面呈倒置的c字型，所述金屬包邊的尾端設有卡子，所述金屬包邊通過卡子鑲嵌連接在所述前玻璃層和后玻璃層的卡槽內。

所述卡槽呈楔形結構。

所述金屬包邊是金、銀或鉑金中的一種。

所述前玻璃層和后玻璃層的厚度為0.8～0.9mm。

一種外包金屬純平水晶照片吊墜的制備方法，其特征在于，包括如下步驟：

(1)將照片層用水晶膠固定在前玻璃層的前端；

(2)將照片層用水晶膠固定在后玻璃層的后端；

(3)自然凝固2～5分鐘；

(4)將疊加后的前玻璃層、照片層和后玻璃層利用靠模法加工成所需形狀；

(5)在前玻璃層和后玻璃層邊緣開卡槽；

(6)將金屬包邊卡合在前玻璃層和后玻璃層的卡槽中。

本發明的有益效果為：本發明提出的一種外包金屬純平水晶照片吊墜及其制備方法，結構合理，加工方法清晰，解決了小型玻璃品加工難加工的不足，提高了產品的安全性能，也提高了內置照片的清晰程度。

附圖說明

圖1為本發明整體結構示意圖。

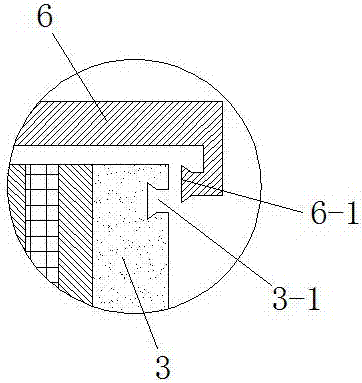

圖2為圖1中a處的放大結構示意圖。

圖中：前玻璃層1、前膠層2、照片層3、卡槽3-1、后膠層4、后玻璃層5、金屬包邊6、卡子6-1。

具體實施方式

下面結合附圖對本發明作進一步說明：

如圖1-2所示，一種外包金屬純平水晶照片吊墜，照片吊墜由前玻璃層1、前膠層2、照片層3、后膠層4、后玻璃層5以及金屬包邊6構成；前玻璃層1通過前膠層2與照片層3相連，后玻璃層5通過后膠層4與照片層3相連，前玻璃層1和后玻璃層5的上下端分別設有卡槽3-1，金屬包邊6的縱截面呈倒置的c字型，金屬包邊6的尾端設有卡子6-1，金屬包邊6通過卡子6-1鑲嵌連接在前玻璃層1和后玻璃層5的卡槽3-1內。

如圖1-2所示，一種外包金屬純平水晶照片吊墜，卡槽3-1呈楔形結構；金屬包邊6是金、銀或鉑金中的一種；前玻璃層1和后玻璃層5的厚度為0.8～0.9mm。

如圖1-2所示，一種外包金屬純平水晶照片吊墜的制備方法，包括如下步驟：

(1)將照片層3用水晶膠固定在前玻璃層1的前端；

(2)將照片層3用水晶膠固定在后玻璃層5的后端；

(3)自然凝固2～5分鐘；

(4)將疊加后的前玻璃層1、照片層3和后玻璃層5利用靠模法加工成所需形狀；

(5)在前玻璃層1和后玻璃層5邊緣開卡槽3-1；

(6)將金屬包邊6卡合在前玻璃層1和后玻璃層5的卡槽中。

技術特征：

技術總結
一種外包金屬純平水晶照片吊墜及其制備方法，屬于裝飾品技術領域，照片吊墜由前玻璃層、前膠層、照片層、后膠層、后玻璃層以及金屬包邊構成；前玻璃層通過前膠層與照片層相連，后玻璃層通過后膠層與照片層相連，前玻璃層和后玻璃層的上下端分別設有卡槽，金屬包邊的縱截面呈倒置的C字型，金屬包邊的尾端設有卡子，金屬包邊通過卡子鑲嵌連接在前玻璃層和后玻璃層的卡槽內。本發明結構合理，加工方法清晰，解決了小型玻璃品加工難加工的不足，提高了產品的安全性能，也提高了內置照片的清晰程度。

技術研發人員：王駿
受保護的技術使用者：王駿
技術研發日：2017.03.31
技術公布日：2017.08.04
