本發明涉及內衣技術領域，尤其涉及一種內衣彈簧鋼圈。

背景技術：

現有的文胸、塑身衣等女性內衣主要采用布料來制作，布料的特性使得穿著舒適。而為了更好的提高內衣對乳房的支撐效果，通常在內衣的罩杯下沿襯墊設有弧形鋼圈。最早的鋼圈為圓形截面的鋼圈，這種鋼圈存在一個難以調和的矛盾，即如果采用剛性較大的鋼圈，雖然其具有更高的承托力，更好的塑形效果，但是其柔軟性表現差，在內衣穿戴使用時，鋼圈會在乳房周圍形成鋼圈壓痕，降低使用者的舒適感；如果采用剛性較小的鋼圈，雖然使得鋼圈更加柔軟穿戴舒適感更佳，但是在長時間使用后，鋼圈容易產生變形、扭曲等現象，尤其是在洗滌過程中，鋼圈極容易變形，從而使得內衣產生不貼身的效果，穿戴舒適感下降。

因此，為了使得鋼圈在使用時既能達到舒適的目的，也能塑形，很多內衣廠家都對鋼圈進行各種改良。如申請號為02249376.x公開的胸罩托，其采用將胸罩托設為底部厚兩端逐漸變薄的結構，從而使其在使用的過程中，既可通過底部較厚的一段來增強剛性和承托力，同時又可通過其兩端逐漸變薄的兩段來保證柔軟性。如申請號為200620058554.8公開的胸罩托，其中間采用扁平體，兩端采用柱狀體的結構，在一定程度上解決了承托力和舒適性的問題。

無論是圓形截面的鋼圈還是通過變形得到的鋼圈，其存在的不足就是，鋼圈的兩端容易刺破內衣，而且，鋼圈的末端在擠壓乳房時，使用者異物感強烈，降低舒適度，對于非圓形截面的鋼圈，實現變形的額外加工手段操作復雜，增加成本，降低效率。

技術實現要素：

有鑒于此，本發明的目的在于克服現有技術的不足，提供一種能降低使用者異物感，且在保證支撐效果的前提下提升舒適度的內衣彈簧鋼圈。

為了解決上述技術問題，本發明采用如下方案實現：

一種內衣彈簧鋼圈，包括弧形鋼圈，所述鋼圈的端部設有可自由形變的彈性部。內衣的作用在于保持乳房在一個相對固定的范圍，因此內衣要對乳房形成束縛。使用者處于靜止狀態時，在穿著合適的內衣的前提下，內衣并不會對人體產生多大的異物感。但是，使用者不可能永遠處于靜止狀態，其絕大部分時間是處于活動的狀態，傳統的鋼圈為堅硬的金屬材質，在乳房擺動時，鋼圈的末端容易在乳房的內側和外側形成支撐點，在較小接觸面積情況下，異物感突出，降低舒適感，更有甚者會造成乳房的局部紅腫。因此，本申請中在鋼圈的末端設置彈性部，在乳房擺動的時候，彈性部會彎曲變形，不會對乳房形成單獨的支撐點，防止形成較小的接觸面。再者，在乳房擺動的時候，鋼圈除了受到乳房對其的作用力外，還受到身體對其的作用力，而且鋼圈是置于鋼圈套內的，因此其受力情況變得極其復雜。彈性部為可自由形變的，能隨著乳房的情況進行伸縮、彎曲等，整個過程貼合乳房和身體運動，適合復雜多變的受力場景，提高舒適度。

所述彈性部為彈簧。彈性部的選擇有多種，如橡膠、彈簧片等，經過發明人的大量試驗，確認選擇彈簧實現的效果最佳。相對于橡膠和彈簧片，彈簧的彈性形變幅度最大，能以多種角度進行彎曲，適應乳房周邊復雜的運動，若橡膠和彈簧片的容易出現形變不足或形變幅度過大會出現斷裂的情況。其次，處于鋼圈的端部位置的彈簧在受力的情況下，其處于彎曲、壓縮、拉伸狀態的幾率逐漸降低，大多數情況下是受力彎曲，而通過設置彈簧的合適長度，即使經過多次彎曲也不會破壞其彈性形變的性能，保證了鋼圈的使用壽命。

彈簧固定在鋼圈的端部有多種方式，如采用通過膠黏或焊接的方式實現固定。由于鋼圈的端部通常為規整的面，膠黏的方式也不容易與鋼圈的端部產生強大的粘結力，除非增加膠黏劑的用量，但一旦增加膠黏劑的用量，膠黏劑凝固后勢必在對應的內衣部位形成隆起，增加不舒適感。若采用焊接進行固定，焊接會產生毛刺，容易刺破內衣，而且彈簧與鋼圈體積小，將兩者進行焊接不容易，因此，本申請另辟蹊徑，通過設置包覆鋼圈和彈簧的管套，使得彈簧緊鄰鋼圈的端部固定。管套的材質可選擇橡膠或軟塑料。通過管套的設置，將彈簧固定在鋼圈的端部的一側，避免以上所述的其它固定方式的缺點。其次，套管將鋼圈和彈簧包覆為一體，整體性更強，且避免鋼圈或彈簧的尖端刺破內衣。通過套管與彈簧的相結合，增強了彈簧的剛性，保證了剛性和柔軟性，并且套管的設置可以防止彈簧過度形變。優選的，當彈簧的直徑小于鋼圈的端部的直徑/寬度/厚度，在彈簧受力彎曲時，彈簧的端部能以鋼圈的端部為著力點，防止在彈簧直徑過大在受力的情況下反復被擠壓套設進鋼圈的端部，造成管套的破裂以彈簧位置的改變。

所述鋼圈的端部包覆有膠套。這里的膠套的作用在于包覆鋼圈的端部，防止端部的毛刺/尖端刺破管套或內衣。此外，由于彈簧在彎曲時，鋼圈的端部作為彈簧著力點，膠套的設置增大了與彈簧的摩擦力，并且膠套屬于軟質材料，可以在一定程度上限制彈簧的移動，使得彈簧在彎曲時不會偏移離開鋼圈的端部撐破膠套，對于能自由形變的彈簧來說，配合膠套在很大程度上固定了其相對位置。

本申請提供進一步的方案，所述鋼圈的端部形成箭咀結構，使得彈簧套設在其上。所述彈簧以及鋼圈端部使用端部管套包覆。在上述方案中，彈簧僅靠管套固定，內衣在反復水洗后管套在彈簧與鋼圈相接處容易斷裂，因此本申請中通過箭咀結構將彈簧初步固定，防止形成應力集中點，端部管套進一步包覆固定，這樣便降低彈簧與鋼圈接觸處的管套出現破裂的幾率。由于對整根鋼圈進行包覆，在水洗后存在少量水漬進入內部的情況，不易排出，本申請通過端部管套僅包覆彈簧和箭咀結構所在的鋼圈端部，避免水的進入。本申請中通過箭咀結構初步固定，端部管套不容易脫出，經過疲勞測試，通過箭咀結構固定彈簧，可以經受10萬次彎折而不受損。

所述彈簧包括端部以及端部之間的中間部，所述彈簧的端部的螺距小于中間部的螺距。處于鋼圈的端部的彈簧在受力彎曲時，彈簧的端部受到擠壓而中間部受到拉伸，通過預先縮小彈簧的端部的螺距，使得其端部的相鄰彈簧圈之間趨于密集，防止其端部的螺距過大而在壓縮的時候使得彈簧的尖端刺破管套。

正如上所述，通過預先縮小彈簧的端部的螺距，以防止刺破管套，進一步的發現，當所述彈簧的端部的相鄰彈簧圈之間相接觸時，即彈簧的端部的螺距縮小至零，管套的壽命會大大提高。原因在于，當彈簧的端部仍然具有一定的螺距的時候，彈簧彎曲，雖然此時彈簧的端部壓縮的程度不明顯，但是，當彈簧向一側彎曲的時候，彈簧的端部對應的這一側是壓縮狀態，彈簧的端部的另一側則是拉伸狀態，而彈簧的端部與鋼圈的端部對應的膠套并不是平滑過渡的（當彈簧彎曲，彈簧的端部便與鋼圈的端部分離，使得對應的膠套部分呈現拉伸），此時膠套對應的部位在彈簧的端部與鋼圈的端部的作用下，容易老化斷裂，使得彈簧與鋼圈徹底分離。

進一步的，所述彈簧的長度為1~2.5cm，其端部的長度為1.5~5mm。通過合適的長度設置，能防止彈簧過長導致的只存在部分部位彎曲而其它部位不彎曲的現象，避免彈簧過長擠占不必要的位置導致鋼圈長度的縮短，繼而降低支撐強度。彈簧的端部的長度設置使得其端部不容易過度變形，而且使得彈簧的中間部能以最合適的長度進行拉伸彎曲，保證柔軟性能。

與鋼圈的端部的切線垂直的線相交的夾角為110°~155°。進一步，所述夾角為120°~140°。正如上所述，作為置入內衣中的鋼圈，需要保持剛性和柔軟性，并且鋼圈的端部不能對內衣/人體產生任何的傷害。本申請中，通過上述角度的設置，鋼圈與乳房的下半部接觸，起到主要的承托作用，鋼圈的長度既不會太短導致支撐不足，也不會過長而完全包裹導致不適，適合絕大多數人群的胸型。而且，當夾角為120°~140°時，特別適合有聚攏需求的使用者，能保證乳房的聚攏效果，而且在兩端的彈簧作用下，降低聚攏帶來的不適感。

與現有技術相比，本發明具有如下有益效果：本申請在鋼圈的兩端設置可自由形變的彈性部，彈性部在受壓時自由彎曲變形，防止鋼圈的端部對乳房形成單獨的支撐點，保證支撐效果的前提下提高舒適感。采用彈簧作為彈性部能實現多角度彎曲，適應乳房周邊復雜的運動，進一步提高舒適感。通過設置包覆鋼圈和彈性部的管套，使得彈性部緊鄰鋼圈的端部固定，將鋼圈和彈性部包覆為一體，整體性更強，避免鋼圈或彈簧的尖端刺破內衣。

附圖說明

圖1為實施例1彈簧鋼圈結構示意圖；

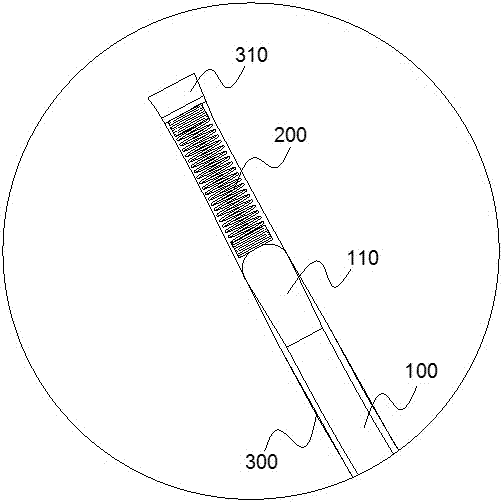

圖2為圖1中標記為a的放大圖；

圖3為實施例1彈簧結構示意圖；

圖4為實施例1鋼圈尺寸示意圖；

圖5為實施例2鋼圈端部箭咀結構示意圖。

具體實施方式

為了讓本領域的技術人員更好地理解本發明的技術方案，下面結合附圖對本發明作進一步闡述。

實施例1

如圖1和2所示，一種內衣彈簧鋼圈，包括弧形鋼圈100，所述鋼圈100的端部設有可自由形變的彈性部200，所述彈性部200為彈簧。彈性部在受壓時自由彎曲變形，防止鋼圈的端部對乳房形成單獨的支撐點，保證支撐效果的前提下提高舒適感。采用彈簧作為彈性部能實現多角度彎曲，適應乳房周邊復雜的運動，進一步提高舒適感。

還包括包覆鋼圈100和彈簧200的管套300，使得彈簧200緊鄰鋼圈100的端部固定，管套300使用熱封工藝包覆，兩端為熱封口310。通過設置包覆鋼圈和彈性部的管套，使得彈性部緊鄰鋼圈的端部固定，將鋼圈和彈性部包覆為一體，整體性更強，避免鋼圈或彈簧的尖端刺破內衣。

如圖3所示，所述彈簧200包括端部220以及端部220之間的中間部210，所述彈簧的端部220的螺距小于中間部210的螺距。所述彈簧的端部220的相鄰彈簧圈之間相接觸。所述彈簧200的長度為1.5cm，其端部的長度為2mm。通過調整彈簧的尺寸，延長使用壽命。

進一步，所述彈簧200的直徑小于鋼圈100的端部的直徑。彈簧的直徑小于鋼圈的端部的直徑，在彈簧受力彎曲時，彈簧的端部能以鋼圈的端部為著力點，防止在彈簧直徑過大在受力的情況下反復被擠壓套設進鋼圈的端部，造成管套的破裂以彈簧位置的改變。

如圖4所示，與鋼圈100的端部的切線垂直的線相交的夾角為120°。特別適合有聚攏需求的使用者，能保證乳房的聚攏效果，而且在兩端的彈簧作用下，降低聚攏帶來的不適感。

實施例2

本實施例與實施例1類似，區別在于，如圖5所示，所述鋼圈的端部形成箭咀結構，使得彈簧套設在其上。所述彈簧以及鋼圈端部使用端部管套包覆。

上述實施例僅為本發明的其中具體實現方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形和改進，這些顯而易見的替換形式均屬于本發明的保護范圍。
