本發明涉及日常生活用品領域，具體為一種松緊繩穿繩裝置。

背景技術：

在運動褲、內褲，套袖等采用松緊繩（也稱松緊帶）這種緊固方式的物品，經過長時間使用以后，松緊繩的彈性會下降而影響正常的使用，此時需要更換松緊繩。一般采取的辦法是，把舊的松緊繩抽出（有的服裝原來的松緊繩被線固定不能抽出），新的松緊繩用回形針、關針（扣針）等別住一端，把回形針或關針伸進物品原來松緊繩的部位，用回形針或者關針導引著松緊繩進入，這種方法存在的弊病是，在導引的過程中，回形針或關針由于在行進過程中收受到影響而變形，會把尖銳部位插進物品里，使整個穿繩的過程，備受曲折，費時費力。

技術實現要素：

本發明的目的在于提供一種松緊繩穿繩裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案一種松緊繩穿繩裝置，包括U型部、腰部、缺口、收緊環，所述U型部和腰部用彈性材料制成，U型部向中間延伸收縮為腰部，經過腰部后向外放大后再次收縮末端有缺口。腰部的最小距離小于收緊環的直徑。

優選的，本發明的材料U型部和腰部的材料為彈簧鋼。

優選的，U型部和腰部的材料橫截面為扁平狀。

優選的，缺口的上下部分采取相互交錯的造型，如W形。

使用時把收緊環放到腰部，缺口張開較大距離，把松緊繩放入缺口，把收緊環往缺口端移動，缺口變小夾住松緊繩，然后把本發明插入需要穿松緊繩的部位，在本發明的導引下，能快捷的完成穿松緊繩的工作。

與現有技術相比，本發明的設計合理、結構簡單、使用方便，能快捷地完成穿松緊繩的工作。

附圖說明

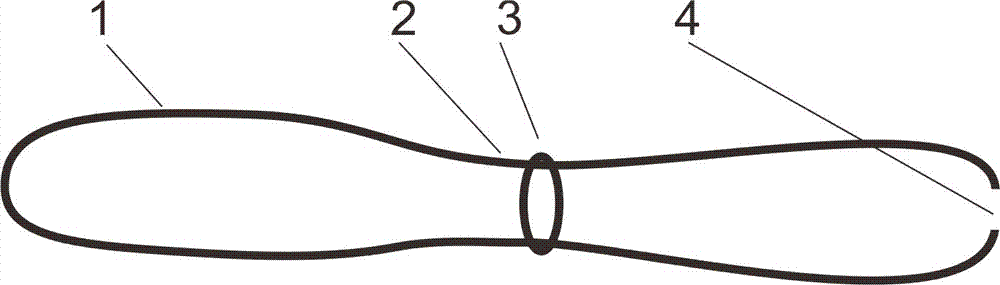

圖1為本發明缺口處于收緊狀態的結構示意圖；

圖2為本發明1缺口處于放松狀態的結構示意圖；

圖3為圖1的A-A向剖面結構示意圖。

圖中：1-U型部，2-腰部，3-收緊環，4-缺口。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-3，本發明提供一種技術方案：一種松緊繩穿繩裝置，包括U型部1、腰部2、缺口3、收緊環4，所述U型部1和腰部2用彈性材料制成，U型部1向中間延伸收縮為腰部2，經過腰部2后向外放大后再次收縮末端有缺口4，收緊環4套在腰部2。腰部2兩邊的最小距離小于收緊環4的直徑。

優選的， U型部1和腰部2的材料為彈簧鋼。

優選的，U型部1和腰部2的材料橫截面為扁平狀或橢圓狀。

優選的，缺口4的上下部分采取相互交錯的造型，如W形。

用本發明穿松緊繩時，先讓本發明的收緊環3撥到腰部2，讓缺口4處于放松狀態，如圖2所示，把松緊繩的一端放入缺口4，把收緊環3往缺口4一端移動，使缺口4收緊，咬住松緊繩，然后把本發明的U型部1插入需要穿松緊繩的部位，在本發明的帶動下能快捷地完成穿松緊繩工作。

盡管參照前述實施例對本發明進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換,凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
