本發明涉及一種雨傘，具體涉及一種小學生使用的雨傘。

背景技術：

目前，市場上看到的各式各樣的雨傘，針對小學生的只是大小的改變。但是，小學生由于人小，力氣也較小，遇到刮風下雨天時，容易使雨傘被風刮飛，或是打雨傘的姿勢不正確，無法保持自己始終處在雨傘的中心下方，導致經常出現將書包和身體淋濕的情況，對小學生的身心健康非常不利。

技術實現要素：

本發明提供一種小學生使用的雨傘，解決了目前市場上針對小學生使用的雨傘只是大小的改變，而小學生打傘姿勢不正確，或打傘力氣較小，容易使雨傘歪斜或被風刮走，導致身體和書包都被淋濕的問題。

為了解決上述技術問題，本發明提供了如下的技術方案：

本發明一種小學生使用的雨傘，包括傘面、伸縮桿和雨披，所述伸縮桿外綁縛有連接布，且所述連接布的背面縫合有粘毛；所述雨披包括穿衣層和固傘層，所述固傘層的內部縫合有與粘毛相對應的粘刺，所述固傘層的頂端開設有通孔，所述伸縮桿的底端貫穿該通孔設置在固定層內，且所述伸縮桿一側的連接布通過粘毛和粘刺粘貼在雨披上；所述伸縮桿上還固定有若干個條彈性綁帶，且一根彈性綁帶的頭尾通過插鎖和鎖扣相連接。

作為本發明的一種優選技術方案，所述傘面為折疊傘面。

作為本發明的一種優選技術方案，所述穿衣層穿套在小學生的身上。

作為本發明的一種優選技術方案，所述伸縮桿通過調節鈕調節長度。

作為本發明的一種優選技術方案，所述彈性綁帶均貫穿穿衣層綁縛在小學生的身上。

本發明所達到的有益效果是：通過在伸縮桿的下端設置雨披，使小學生打傘時，能夠將雨披穿在身上，避免使小學生的身上和書包被淋濕；再在雨披內設置固傘層，在伸縮桿上設置連接布，并在連接布上縫合粘毛，在固傘層內縫合粘刺，通過粘毛和粘刺將伸縮桿固定在雨披的固傘層內，從而使雨傘固定，便于當學生打傘時，雨傘不會被風刮飛；再在伸縮桿上設置彈性綁帶，當將伸縮桿固定在固傘層內時，再將彈性綁帶綁縛在小學生身上，進一步將雨傘固定；且該雨傘的伸縮桿和雨披為可拆卸式連接，當不需要打傘時，將伸縮桿從雨披中取出，不會使雨水浸濕雨披，方便使用。

附圖說明

附圖用來提供對本發明的進一步理解，并且構成說明書的一部分，與本發明的實施例一起用于解釋本發明，并不構成對本發明的限制。

在附圖中：

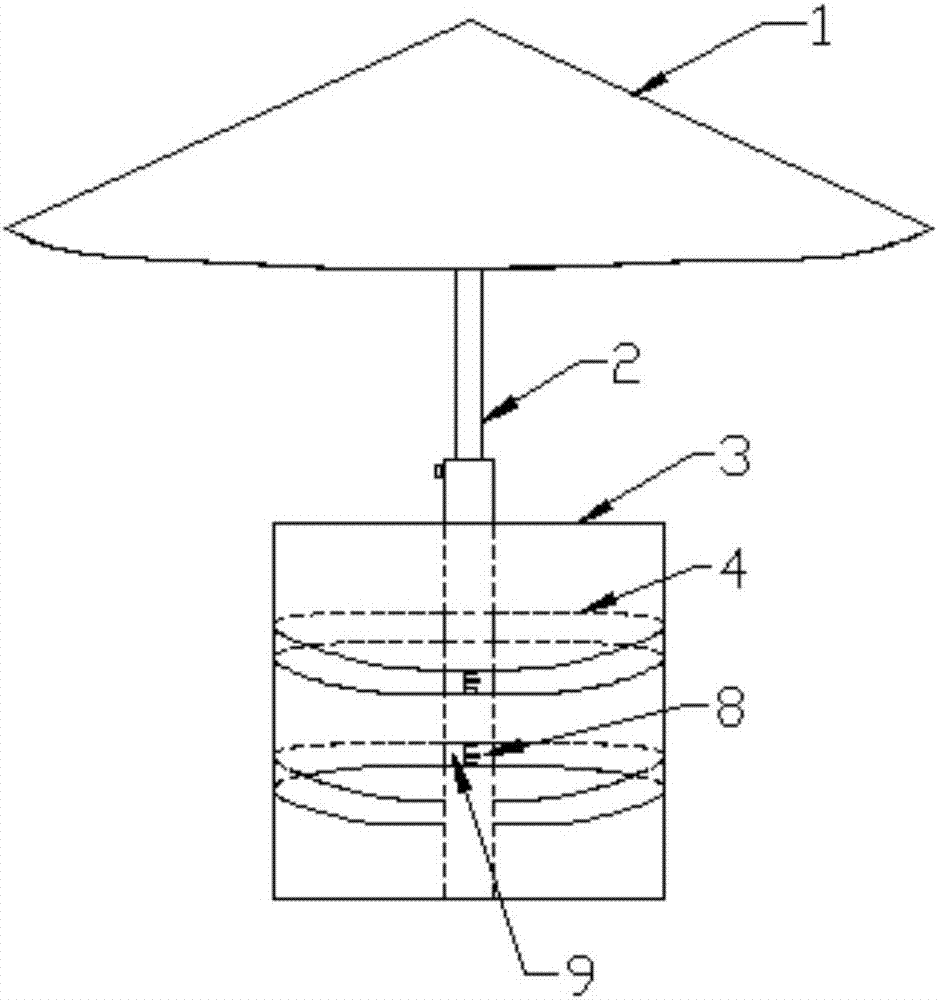

圖1是本發明一種小學生使用的雨傘的主視圖；

圖2是本發明一種小學生使用的雨傘的后視圖；

圖3是本發明一種小學生使用的雨傘的雨披的側視圖；

圖4是本發明一種小學生使用的雨傘的伸縮桿的后視圖；

圖中：1、傘面；2、伸縮桿；3、雨披；4、彈性綁帶；5、穿衣層；6、粘毛；7、粘刺；8、鎖扣；9、插鎖；10、連接布；11、固傘層。

具體實施方式

以下結合附圖對本發明的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本發明，并不用于限定本發明。

實施例：如圖1-4所示，本發明一種小學生使用的雨傘，包括傘面1、伸縮桿2和雨披3，伸縮桿2外綁縛有連接布10，便于通過連接布10將伸縮桿2連接在固傘層11內；且連接布10的背面縫合有粘毛6，便于將粘毛6粘貼到粘刺7上；雨披3包括穿衣層5和固傘層11，便于將穿衣層5穿套在小學生的身上，通過固傘層11將雨傘固定住；固傘層11的內部縫合有與粘毛6相對應的粘刺7，固傘層11的頂端開設有通孔，便于使伸縮桿2通過該通孔伸進固傘層11內；伸縮桿2的底端貫穿該通孔設置在固定層11內，且伸縮桿2一側的連接布10通過粘毛6和粘刺7粘貼在雨披3上；伸縮桿2上還固定有若干個條彈性綁帶4，且一根彈性綁帶4的頭尾通過插鎖9和鎖扣8相連接，能夠進一步將彈性綁帶4綁縛在小學生的身上。

傘面1為折疊傘面。

穿衣層5穿套在小學生的身上。

伸縮桿2通過調節鈕調節長度。

彈性綁帶4均貫穿穿衣層5綁縛在小學生的身上。

具體的，在使用時，在下雨天時，將雨傘撐開，然后將雨傘的伸縮桿2通過雨披3頂端的通孔伸進固傘層11內，然后再將伸縮桿2上的連接布10上的粘毛6粘貼到固傘層11內的粘刺7上，從而使伸縮桿2固定在固傘層11內，雨披的穿衣層5與固傘層11的連接處開設有通孔，再將伸縮桿2上的彈性綁帶4穿過該通孔，伸進穿衣層5內；再將雨披3的穿衣層5穿套在小學生的身上，然后將彈性綁帶4綁縛在小學生的身上，并通過插鎖9和鎖扣8扣合，從而使雨傘進一步固定；當不需要打傘時，將彈性綁帶4的鎖扣8和插鎖9解開，然后再將雨披3從小學生的身上脫下，并將固傘層11內的粘毛6和粘刺7分開，將伸縮桿2抽出即可。

該種小學生使用的雨傘，通過在伸縮桿2的下端設置雨披3，使小學生打傘時，能夠將雨披3穿在身上，避免使小學生的身上和書包被淋濕；再在雨披3內設置固傘層11，在伸縮桿2上設置連接布10，并在連接布10上縫合粘毛6，在固傘層11內縫合粘刺7，通過粘毛6和粘刺7將伸縮桿2固定在雨披3的固傘層11內，從而使雨傘固定，便于當學生打傘時，雨傘不會被風刮飛；再在伸縮桿2上設置彈性綁帶4，當將伸縮桿2固定在固傘層11內時，再將彈性綁帶4綁縛在小學生身上，進一步將雨傘固定；且該雨傘的伸縮桿2和雨披3為可拆卸式連接，當不需要打傘時，將伸縮桿2從雨披3中取出，不會使雨水浸濕雨披，方便使用。

最后應說明的是：以上所述僅為本發明的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本發明進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。

技術特征：

技術總結
本發明公開了一種小學生使用的雨傘，包括傘面、伸縮桿、雨披、彈性綁帶、穿衣層、粘毛、粘刺、鎖扣、插鎖、連接布和固傘層，通過在伸縮桿的下端設置雨披，使小學生打傘時，能夠將雨披穿在身上，避免使小學生的身上和書包被淋濕；再在雨披內設置固傘層，在伸縮桿上設置連接布，并在連接布上縫合粘毛，在固傘層內縫合粘刺，通過粘毛和粘刺將伸縮桿固定在雨披的固傘層內，從而使雨傘固定，便于當學生打傘時，雨傘不會被風刮飛；再在伸縮桿上設置彈性綁帶，當將伸縮桿固定在固傘層內時，再將彈性綁帶綁縛在小學生身上，進一步將雨傘固定；且該雨傘的伸縮桿和雨披為可拆卸式連接，當不需要打傘時，將伸縮桿從雨披中取出，不會使雨水浸濕雨披。

技術研發人員：楊國項
受保護的技術使用者：無錫市南長街小學
技術研發日：2017.06.28
技術公布日：2017.08.25
