本發明涉及一種手環，尤其是涉及一種帶定時振動功能的手環。

背景技術：

手環是人類發展歷史上的一種配飾，在不同時期不同場合對于不同的人物具有不同的意義。手環制造材料五花八門，有塑料的、金屬的、樹枝的、花束的、水晶的等等。

現在市面上還出現有特殊功用的手環，類似驅蚊手環、能量手環、芯片手環、鈦金屬手環、香味型手環等等。

復古又華麗、時尚，不但大型飾品火紅不已，造型也走向極簡俐落；各家一線品牌在本季，都紛紛推出夸張搶眼的寬版手環，搭配上清涼的無袖洋裝，可以展示美麗的纖細玉臂，不論是戴上一個超大型的耀眼手環或是搭配著數個鮮麗彩色的窄版手環，都可以散發出個性十足的個人造型。

以金屬或是真皮的材質制造，搭配鑲崁華美貴氣的水鉆、水晶等半寶石，不但閃亮奪目更是絕佳的討喜配件；此外，壓克力質料也是今夏的重點流行，像是chanel、dior、escade等皆以繽紛亮麗的高明度色系和澄澈的透明感，將專屬于陽光的活潑與俏麗展現無疑；而louisvuitton、bottegaveneta復古的巴洛克和歐洲皇室宮廷風格也表現的不遑多讓，奢華的古典風情自然流露；另外，皮制手環以及動物皮紋的設計拼接，則將野性不羈的性感女人味奔放散發。

傳統的手環結構和功能都較單一，只能簡單進行裝飾，不具備有定時振動鬧鈴的功能，因此能有一種具備振動鬧鈴功能的手環會給人們定時起床提供極大便利。

技術實現要素：

本發明要解決的技術問題是克服現有的手環不能定時振動鬧鈴的缺陷，提供一種帶定時振動功能的手環，從而解決上述問題。

為實現上述目的，本發明提供如下技術方案：一種帶定時振動功能的手環，包括第一手環帶、轉軸、卡扣連接件、第一固定板、第二固定板、卡槽連接件、第二手環帶、定時振動器、顯示屏、操控鍵與振動電機，所述定時振動器上安裝有顯示屏與操控鍵，所述定時振動器兩側分別連接有第一手環帶與第二手環帶，所述第一手環帶通過轉軸與第一固定板連接，所述第一固定板靠近第一手環帶的一側安裝有卡扣連接件，所述第一固定板通過轉軸與第二固定板連接，所述第二固定板通過轉軸與第二手環帶連接。

作為本發明的一種優選技術方案，所述定時振動器內安裝有電源、控制電路板與振動電機，所述電源和振動電機分別與控制電路板連接。

作為本發明的一種優選技術方案，所述顯示屏為液晶顯示屏。

作為本發明的一種優選技術方案，所述第一手環帶與第二手環帶上均涂有熒光物質。

作為本發明的一種優選技術方案，所述第一手環帶與第二手環帶上均為塑料帶。

作為本發明的一種優選技術方案，所述第一固定板與第二固定板為不銹鋼板。

與現有技術相比，本發明的有益效果是：該種帶定時振動功能的手環，通過在定時振動器上設置振動時間，可達到使振動電機定時振動的目的，通過轉動第一固定板或第二固定板可將卡扣連接件與卡槽連接連接在一起，從而可將手環固定在手腕上，設計合理，適合人們起床振動鬧鈴使用。

附圖說明

附圖用來提供對本發明的進一步理解，并且構成說明書的一部分，與本發明的實施例一起用于解釋本發明，并不構成對本發明的限制。在附圖中：

圖1為本發明所述一種帶定時振動功能的手環結構示意圖；

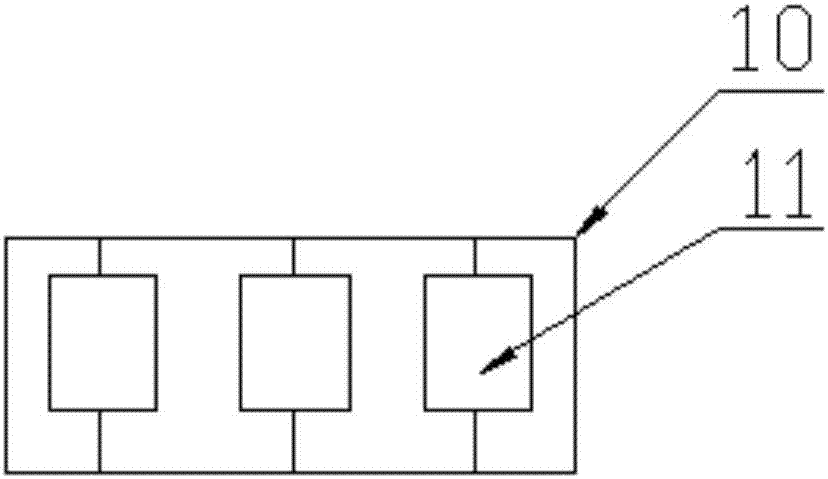

圖2為本發明所述定時振動器內部結構示意圖；

圖中：1、第一手環帶；2、轉軸；3、卡扣連接件；4、第一固定板；5、第二固定板；6、卡槽連接件；7、第二手環帶；8、定時振動器；9、顯示屏；10、操控鍵；11、振動電機。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例，基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-2，本發明提供一種技術方案：一種帶定時振動功能的手環，包括第一手環帶1、轉軸2、卡扣連接件3、第一固定板4、第二固定板5、卡槽連接件6、第二手環帶7、定時振動器8、顯示屏9、操控鍵10與振動電機11，定時振動器8上安裝有顯示屏9與操控鍵10，顯示屏9可顯示設定的時間，操控鍵10用來設定振動的時間，定時振動器8兩側分別連接有第一手環帶1與第二手環帶7，第一手環帶1通過轉軸2與第一固定板4連接，第一固定板4靠近第一手環帶1的一側安裝有卡扣連接件3，通過轉動第一固定板或第二固定板5可將卡扣連接件3與卡槽連接件6連接，從而將手環固定在手腕上，第一固定板4通過轉軸2與第二固定板5連接，第二固定板5通過轉軸2與第二手環帶7連接。

定時振動器8內安裝有電源、控制電路板與振動電機11，電源用來給定時振動器8供電，振動電機11通電后可振動，電源和振動電機11分別與控制電路板連接，顯示屏9為液晶顯示屏，液晶顯示屏耗能低，而且顯示不失真，第一手環帶1與第二手環帶7上均涂有熒光物質，熒光物質可方便晚上找到手環，第一手環帶1與第二手環帶7上均為塑料帶，塑料帶可彎曲、折疊，第一固定板4與第二固定板5為不銹鋼板，可防止第一固定板4與第二固定板銹蝕。

具體原理：使用時，將手環套在手腕上，旋轉第一固定板4或第二固定板5，將手環固定在手腕上，通過操控鍵10設定振動的時間，當時間達到后，振動電機11將會自動振動。

該種帶定時振動功能的手環，通過在定時振動器上設置振動時間，可達到使振動電機定時振動的目的，通過轉動第一固定板或第二固定板可將卡扣連接件與卡槽連接連接在一起，從而可將手環固定在手腕上，設計合理，適合人們起床振動鬧鈴使用。

最后應說明的是：以上所述僅為本發明的優選實施例而已，并不用于限制本發明，盡管參照前述實施例對本發明進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換,凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。

技術特征：

技術總結
本發明公開了一種帶定時振動功能的手環，包括第一手環帶、轉軸、卡扣連接件、第一固定板、第二固定板、卡槽連接件、第二手環帶、定時振動器、顯示屏、操控鍵與振動電機，定時振動器上安裝有顯示屏與操控鍵，定時振動器兩側分別連接有第一手環帶與第二手環帶，第一手環帶通過轉軸與第一固定板連接，第一固定板靠近第一手環帶的一側安裝有卡扣連接件，第一固定板通過轉軸與第二固定板連接，第二固定板通過轉軸與第二手環帶連接，通過在定時振動器上設置振動時間，可達到使振動電機定時振動的目的，通過轉動第一固定板或第二固定板可將卡扣連接件與卡槽連接連接在一起，從而可將手環固定在手腕上，設計合理，適合人們起床振動鬧鈴使用。

技術研發人員：蔣智謀;陶磊;蔣中文;李敬龍;胡加鋒;謝水兵;董子俠
受保護的技術使用者：安慶狀元郎電子科技有限公司
技術研發日：2017.07.17
技術公布日：2017.10.24
