本發明涉及醫療相關技術領域，具體為一種拐杖底座便捷式安裝結構。

背景技術：

眾所周至，拐杖在醫療行業中起著重要的作用，可以給行動不便的骨科病人提供行走時的輔助支撐功能，便于更好的幫助骨科病人更好的康復。

現有的拐杖結構比較單一，主要由手柄、支撐桿和底座組成，骨科病人在行走時，由于行走不便，因此需要拐杖進行支撐行走，由于拐杖在長時間使用時，底座產生磨損，使得底座不能正常的起到防滑作用，因此需要更換，現有的底座在安裝時，由于結構比較單一，使得在更換底座的比較繁瑣，沒有一個很好的安裝結構，使得更換更便捷，因此需要對底座的安裝結構加以改進，使得拆裝更便捷。

技術實現要素：

本發明的目的在于提供一種拐杖底座便捷式安裝結構，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種拐杖底座便捷式安裝結構，包括支撐桿，所述支撐桿的兩側表面均開有按壓槽口，所述按壓槽口的內部固定安裝有固定盤，所述固定盤的中心處活動貫穿有推桿，所述推桿位于固定盤的上表面由下到上依次套接有彈簧套和活動盤，所述固定盤的上表面兩側固定安裝有伸縮桿，所述伸縮桿的上端固定安裝在活動盤的下表面兩側邊，所述推桿的上端兩側表面均螺接有按壓桿，所述按壓桿位于按壓槽口的內部，且按壓桿延伸到按壓槽口的外側，所述推桿的下端螺接有放置盤，所述放置盤的下表面兩側均通過鉸鏈活動連接有卡勾，所述卡勾的連對面通過彈簧相連接，所述支撐桿的下端套接有底座，所述底座的上表面相對固定安裝有卡塊，所述卡塊的相對面均開有卡槽，所述卡勾卡嵌在卡槽內部形成固定。

優選的，所述推桿的外徑大于推桿與固定盤貫穿處的內徑，所述活動盤固定安裝在推桿的表面上。

優選的，所述彈簧套的一端貼合在活動盤的表面上，且彈簧套的另一端貼合在固定盤的表面上，所述彈簧套的外徑大于推桿與固定盤貫穿處的外徑。

優選的，所述卡勾相對面均開有彈簧槽，所述彈簧的兩端固定安裝在彈簧槽的內部形成固定。

與現有技術相比，本發明的有益效果是：本發明結構設計合理，拆裝便捷，便于更好的更換底座。

1、通過在固定盤的中心處活動貫穿有推桿，在推桿的表面套接有彈簧套和活動盤，通過向下推桿按壓桿，使得推桿在彈簧套和活動盤的作用下向下運動，更好的帶動放置盤向下運動。

2、通過在放置盤的下表面通過鉸鏈活動連接卡勾，在卡勾的相對面通過彈簧相連接，便于將卡勾卡嵌在卡塊的內部形成固定，使得底座更好的固定在支撐桿的下端。

附圖說明

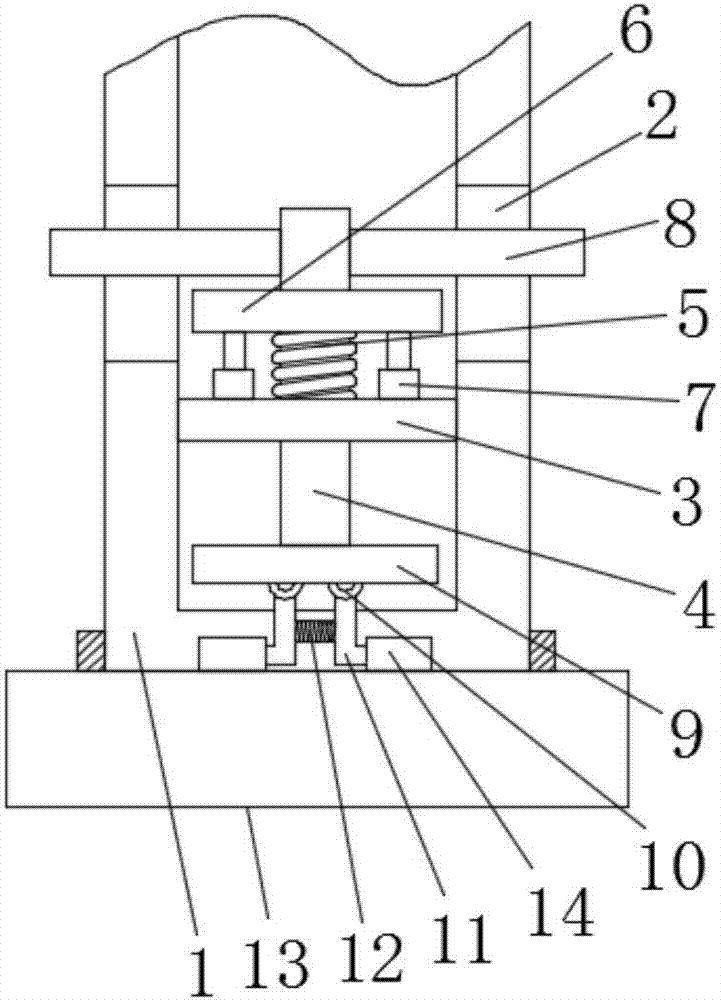

圖1為本發明結構示意圖；

圖2為本發明結構剖面圖。

圖中：1支撐桿、2按壓槽口、3固定盤、4推桿、5彈簧套、6活動盤、7伸縮桿、8按壓桿、9放置盤、10鉸鏈、11卡勾、12彈簧、13底座、14卡塊。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-2，本發明提供一種技術方案：一種拐杖底座便捷式安裝結構，包括支撐桿1，支撐桿1的兩側表面均開有按壓槽口2，按壓槽口2的內部固定安裝有固定盤3，固定盤3的中心處活動貫穿有推桿4，推桿4的外徑大于推桿4與固定盤3貫穿處的內徑，活動盤6固定安裝在推桿4的表面上，推桿4位于固定盤3的上表面由下到上依次套接有彈簧套5和活動盤6，通過向下推桿按壓桿8，使得推桿4在彈簧套5和活動盤6的作用下向下運動，更好的帶動放置盤9向下運動，彈簧套5的一端貼合在活動盤6的表面上，且彈簧套5的另一端貼合在固定盤3的表面上，彈簧套5的外徑大于推桿4與固定盤3貫穿處的外徑，固定盤3的上表面兩側固定安裝有伸縮桿7，伸縮桿7的上端固定安裝在活動盤6的下表面兩側邊，推桿4的上端兩側表面均螺接有按壓桿8，按壓桿8位于按壓槽口2的內部，且按壓桿8延伸到按壓槽口2的外側，推桿4的下端螺接有放置盤9，放置盤9的下表面兩側均通過鉸鏈10活動連接有卡勾11，卡勾11相對面均開有彈簧槽，彈簧12的兩端固定安裝在彈簧槽的內部形成固定，卡勾11的連對面通過彈簧12相連接，便于將卡勾11卡嵌在卡塊14的內部形成固定，使得底座13更好的固定在支撐桿1的下端，支撐桿1的下端套接有底座13，底座13的上表面相對固定安裝有卡塊14，卡塊14的相對面均開有卡槽，卡勾11卡嵌在卡槽內部形成固定。

工作原理：在更換底座13時，向下推動按壓桿8，使得按壓桿8帶動推桿4和活動盤6在彈簧套5的作用下向下運動，將卡勾11向內側按壓，使得卡勾11脫離卡塊14的內部，即可取出底座13，將更換的底座13，通過卡塊14卡嵌在卡勾11上，松開卡勾11，使得卡勾11在彈簧12的作用下，擠壓在卡塊14相對面開有的卡槽內部，松開按壓桿8，使得彈簧套5在固定盤3的上表面，向上推動推桿4和活動盤6，同時卡勾11向上拉動底座13，將底座13套接在支撐桿1的下端形成固定。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。

技術特征：

技術總結
本發明公開了一種拐杖底座便捷式安裝結構，包括支撐桿，所述支撐桿的兩側表面均開有按壓槽口，所述按壓槽口的內部固定安裝有固定盤，所述固定盤的中心處活動貫穿有推桿，所述推桿位于固定盤的上表面由下到上依次套接有彈簧套和活動盤，所述固定盤的上表面兩側固定安裝有伸縮桿，通過在固定盤的中心處活動貫穿有推桿，在推桿的表面套接有彈簧套和活動盤，通過向下推桿按壓桿，使得推桿在彈簧套和活動盤的作用下向下運動，更好的帶動放置盤向下運動，通過在放置盤的下表面通過鉸鏈活動連接卡勾，在卡勾的相對面通過彈簧相連接，便于將卡勾卡嵌在卡塊的內部形成固定，使得底座更好的固定在支撐桿的下端。

技術研發人員：湯惠增
受保護的技術使用者：湯惠增
技術研發日：2017.07.21
技術公布日：2017.09.12
