本實用新型涉及一種移動式無電源醫用冷藏箱。

背景技術：

現階段，在生物醫藥領域所用的保溫設備為基本上有兩種，分別是普通的收納箱和小型冰箱。眾所周知，生物醫藥領域中的針劑、疫苗、血液和特殊藥品等需要進行保溫處理，而且這些物品都是通過易碎的包裝品進行包裝的，若使用普通的收納箱，只能在短時間內保證保溫效果，且密封性和防水性差，不適宜長途運輸，且在運輸中，包裝品相互碰撞進而導致破碎；若使用小型冰箱，雖然能實現長時間的保溫效果和長途運輸，但是它是以有電源為前提的，否則無法正常工作；而且，密封性、防水性和移動性差，同樣也存在易碎的問題。

技術實現要素：

針對現有技術中的缺陷，本實用新型提供了一種移動式無電源醫用冷藏箱，在沒有電源的情況下，能達到密封性、防水性、移動性和保溫性好，且適宜長途運輸；同時，能對其內的物品起到保護作用的目的。

本實用新型所提供的技術方案是：一種移動式無電源醫用冷藏箱，包括由滌綸TPU防水透氣面料制成的袋體，所述袋體內套裝有聚氨酯材料制成的殼體；還包括封裝體，所述封裝體包括兩封裝片，兩所述封裝片均由滌綸TPU防水透氣面料制成并縫合在一起，兩所述封裝片之間設有與所述殼體對應設置的蓋體，所述蓋體由聚氨酯材料制成；

所述袋體與所述封裝體之間設有防水拉鏈；

所述殼體的底部設有多個用于盛裝保溫介質的凹孔；所述殼體內還設有由橡膠材料制成的定位墊，所述定位墊上設有多個定位槽，所述定位槽與所述凹孔一一對應設置；

所述殼體四周的側壁上均設有燕尾型滑槽，每個側壁上的所述滑槽內滑動安裝有至少兩個定位塊，所述定位塊上設有約束槽，相對側面上的兩所述定位塊上設有隔板，所述隔板由橡膠材料。

作為一種改進，所述隔板上設有通孔。

作為進一步的改進，與所述隔板對應位置的所述定位墊上設有凹槽。

作為再進一步的改進，所述殼體與所述袋體之間設有彈性墊。

作為又進一步的改進，所述袋體的兩端均設有掛鉤，兩所述掛鉤之間設有背帶。

作為更進一步的改進，所述背帶上是設有寬背帶。

作為又進一步的改進，所述袋體的兩側均設有提帶。

作為又進一步的改進，所述袋體的一側設有網袋。

由于采用了上述技術方案，本實用新型所提供的一種移動式無電源醫用冷藏箱的有益效果如下：

由于該移動式無電源醫用冷藏箱包括袋體和封裝體，袋體內殼體，封裝體內設有蓋體，袋體與封裝體之間設有防水拉鏈；該殼體內設有定位墊，定位墊上的定位槽與殼體上的凹孔一一對應設置，且殼體上設有滑槽，滑槽內滑動安裝的定位塊上定位有隔板，從而在使用中，通過滌綸TPU防水透氣面料制成的袋體和封裝體起到很好的防水效果，同時，通過防水拉鏈在兩者之間進行密封和防水，進而保證了袋體和封裝體通過防水拉鏈連接后的整體密封性和防水性；通過聚氨酯材料制成的殼體和蓋體保證了該移動式無電源醫用冷藏箱的結構強度，且具有良好的抗撞擊和碰撞的能力，起到了保護殼體內物品的目的。

若短途運輸，將盛裝針劑、疫苗、血液等包裝品直接放在凹孔內便可，包裝品的定位性好，有效避免了相互碰撞而損壞，進一步起到了保護物品的作用；不同種類的物品可以通過橡膠的隔板進行分隔，也能起到防止相互碰撞的問題，且不會對包裝品造成傷害；若長途運輸，在凹孔內放上保溫介質，然后殼體內放上定位墊，之后將包裝品放置在定位槽內進行定位，從而通過保溫介質對物品進行保溫，為長途運輸并具有良好的保溫性能奠定了基礎；若殼體內放置較大的物品，把隔板拆除便可。

綜上所述，采用該移動式無電源醫用冷藏箱結構簡單、成本低廉，在沒有電源的情況下，具有良好的保溫、防水和密封性能；同時，移動性好，適宜長途運輸，且對其內的物品具有良好的保護作用。

由于隔板上設有通孔，從而通過通孔實現殼體內各個空腔(多個隔板組合形成的)的連通，有效保證了殼體內溫度的一致性。

由于與隔板對應位置的定位墊上設有凹槽，從而在定位塊對隔板端部定位的基礎上，通過凹槽對隔板的下端進行約束，大大提高了隔板的定位效果。

由于殼體與袋體之間設有彈性墊，從而當外物碰撞該移動式無電源醫用冷藏箱或該移動式無電源醫用冷藏箱掉落時，通過彈性墊的緩沖，進一步起到了保護殼體內物品的作用。

由于袋體的兩端均設有掛鉤，兩掛鉤上設有背帶，從而通過背帶便于放在肩膀上進行攜帶。

由于背帶上是設有寬背帶，從而通過寬背帶大大提高了攜帶時的舒適性。

由于袋體的兩側均設有提帶，從而通過提帶便于實現手提式攜帶。

由于袋體的一側設有網袋，從而通過網袋便于盛裝標簽，且不影響查看標簽上的內容。

附圖說明

為了更清楚地說明本實用新型具體實施方式或現有技術中的技術方案，下面將對具體實施方式或現有技術描述中所需要使用的附圖作簡單地介紹。在所有附圖中，類似的元件或部分一般由類似的附圖標記標識。附圖中，各元件或部分并不一定按照實際的比例繪制。

圖1為本實用新型的結構示意圖；

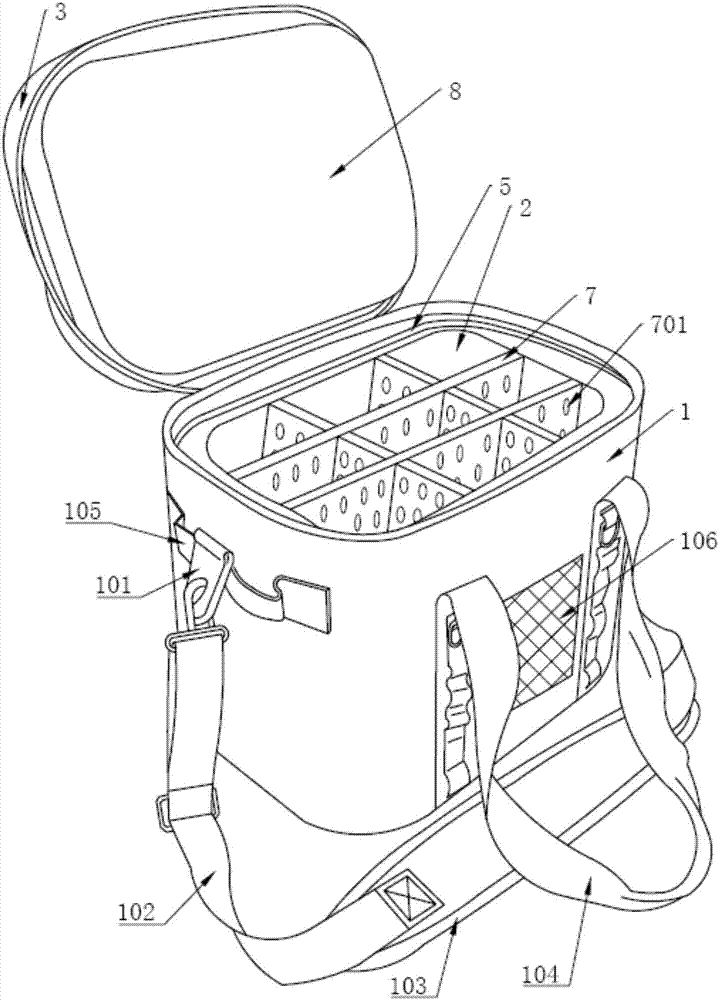

圖2為本實用新型處于打開狀態的結構示意圖；

圖3為圖2中殼體的結構示意圖；

圖4為定位墊的結構示意圖；

附圖中，1-袋體；101-掛鉤；102-背帶；103-寬背帶；104-提帶；105-把手；106-網袋；2-殼體；201-凹孔；202-滑槽；203-定位塊；2031-約束槽；3-封裝體；4-防水拉鏈；5-彈性墊；6-定位墊；601-定位槽；602-凹槽；7-隔板；701-通孔；8-蓋體。

具體實施方式

下面將結合附圖對本實用新型技術方案的實施例進行詳細的描述。以下實施例僅用于更加清楚地說明本實用新型的技術方案，因此只作為示例，而不能以此來限制本實用新型的保護范圍。

如圖1至圖4共同所示，一種移動式無電源醫用冷藏箱，包括由滌綸TPU防水透氣面料制成的袋體1，該袋體1內套裝有聚氨酯材料制成的殼體2；還包括封裝體3，該封裝體3包括兩封裝片，兩封裝片均由滌綸TPU防水透氣面料制成并縫合在一起，兩封裝片之間設有與殼體2對應設置的蓋體8，該蓋體8由聚氨酯材料制成，該袋體1與封裝體3之間設有防水拉鏈4。

該袋體1的兩端均設有掛鉤101，兩掛鉤101之間設有背帶102；該背帶102上是設有寬背帶103，該寬背帶103可在背帶102上滑動。

該袋體1的兩側均設有提帶104；該袋體1的一端也可設置把手105；該袋體的一側設有網袋106，以便放置標簽等。

該殼體2的底部設有多個用于盛裝保溫介質的凹孔201；該殼體2內還設有由橡膠材料制成的定位墊6，該定位墊6上設有多個定位槽601，該定位槽601與凹孔201一一對應設置；該殼體2四周的側壁上均設有燕尾型滑槽202，每個側壁上的滑槽202內滑動安裝有至少兩個定位塊203，該定位塊203上設有約束槽2031，相對側面上的兩定位塊203上的約束槽2031內設有隔板7，該隔板7由橡膠材料，且隔板7上設有貫通壁厚的通孔701；與隔板7對應位置的定位墊6上設有凹槽602。

在本方案中，橫向的隔板7與豎向的隔板7插裝在一起，在兩者的相交處，其中一隔板7上設有長槽，另一隔板7位于長槽內。

作為優選，該殼體2與袋體1之間設有彈性墊5。

以上各實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述各實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的范圍，其均應涵蓋在本實用新型的權利要求和說明書的范圍當中。
