本實用新型涉及日常生活用品技術領域；特別是涉及一種帶折疊桌椅的折疊傘。

背景技術：

目前，公共場所中設置有桌椅的傘越來越多，在雨天或者烈日下，此類結構的傘發揮了巨大的作用，比如遮雨、遮陽、休息等，但是在帶給人們方便的同時也帶來了些許的麻煩，比如傘收攏不方便，桌椅占用空間大等等，現有的帶可折疊桌椅的傘，多數需手動推拉實現折疊，分別操作，不是一步完成，費時費力，操作不便。

我國公開號CN104337238A所公開的帶可折疊桌椅的遮陽傘，在遮陽傘蓬下的傘支撐桿上裝有折疊圓桌，在折疊圓桌均布的四根折疊椅拉桿上分別設置有折疊椅。

所述帶可折疊桌椅的遮陽傘，桌椅可以折疊，遮陽傘可以收起，但仍然存在以下缺陷，1、折疊桌椅相比于不可折疊的桌椅組合來講，能夠減少占用的空間，但是此結構中的折疊桌椅，是將座椅下邊的拉桿推進桌面下方實現桌椅的折疊，需人彎腰用手去推進，打開時需人彎腰用手去拉出座椅，費事費力，而且對于老年人以及體弱者來講，這類帶可折疊桌椅的遮陽傘很難操作。2、人們需用手去撐起遮陽傘，而遮陽傘一般較高，展開時傘骨占用空間也比較大，不方便人直接去推動金屬環撐開遮陽傘，而在人推動金屬環撐開遮陽傘的時候還可能會對人體造成傷害。3、采用一體式的結構，但是打開折疊桌、折疊椅、遮陽傘是分開進行的，操作麻煩，不會方便人們的生活。

技術實現要素：

針對上述現有技術的不足，本實用新型所要解決的技術問題是：如何提供一種能夠占用空間小、方便操作且同步打開桌板、座椅以及折疊傘的帶折疊桌椅的折疊傘。

為了解決上述技術問題，本實用新型采用了如下的技術方案：

一種帶折疊桌椅的折疊傘，所述折疊傘包括豎向設置的傘桿、傘面、支撐傘面的傘骨以及與傘骨內端鉸接且套在傘桿上可沿傘桿高度方向上下滑動的傘骨蜂巢，所述傘骨蜂巢向下滑動時能夠帶動所述傘骨動作實現所述傘面收折，還包括豎向設置的基座，所述基座為上小下大的圓臺，所述傘桿底端正對所述圓臺中心且豎向插裝在所述圓臺內部，所述圓臺側面由上往下分別設置有展開狀態時呈水平板狀的桌板和座椅，所述桌板和座椅與所述圓臺之間設置有收折機構，所述收折機構用于帶動所述桌板和座椅轉動并向所述圓臺表面靠攏收折，其特征在于，還包括動力輸入構件和與動力輸入構件相連的傳動機構，所述動力輸入構件位于所述傘桿中部，所述傳動機構設置于所述傘桿上，所述傳動機構具有一個位于上方且與傘骨蜂巢相連的上輸出端，所述傳動機構還具有一個位于下方且與收折機構相連的下輸出端，所述動力輸入構件動作能夠同時帶動所述傘骨蜂巢向下運動以及所述收折機構動作以同時實現所述傘面和桌板以及座椅的收折。

這樣，在傘桿下部的增設基座，而且傘桿插裝在基座中心，避免在有風的天氣或者傘桿受力不均時發生傾倒，增大整個裝置的穩定性，設置有收折機構，方便桌板和座椅向圓臺表面靠攏收折，能夠減少桌板和座椅占用的空間，而且通過動力輸入構件輸入動力帶動傳動機構運動，傳動機構與傘骨蜂巢和收折機構連接，當需要打開時，可以通過動力輸入構件輸入動力使得傳動機構動作同步打開傘面和桌板以及座椅，當需要關閉時，可以通過動力輸入構件輸入動力使得傳動機構動作同步收折傘面和桌板以及座椅，省時省力，節省占用的空間，提高空間利用率，方便操作，極大的方便了人們的生活。

作為優化，所述收折機構包括沿所述圓臺母線方向設置的第一導軌，所述第一導軌的兩端固定連接在所述圓臺的上部和下部邊緣處，所述第一導軌上設置有可以沿第一導軌長度方向滑動的第一滑塊，所述桌板展開狀態時內側與所述圓臺上部邊緣處鉸接，外側和一個第一連桿一端鉸接，另一端與所述第一滑塊鉸接，所述座椅展開狀態時的內側固定設置有向內延伸的第二連桿，所述第二連桿內端與所述第一滑塊鉸接，所述座椅的外側和設置的第三連桿一端鉸接，所述第三連桿另一端與所述圓臺的下部邊緣處鉸接，所述第一滑塊可沿所述第一導軌長度方向向下滑動以帶動所述桌板和座椅轉動并向所述第一導軌靠攏。

這樣，折疊桌椅在打開時，所述第一滑塊可沿第一導軌長度方向向上滑動，可帶動與所述第一滑塊鉸接的所述第一連桿與所述第二連桿分別沿桌板和座椅的外側鉸接點逆時針轉動，所述第三連桿可沿所述圓臺下方鉸接點向遠離基座的方向轉動，所述桌板和座椅可轉動至水平，折疊桌椅在收攏時，所述第一滑塊可沿第一導軌長度方向向下滑動，帶動所述桌板和座椅沿鉸接點轉動并向所述第一滑軌靠攏，結構簡單，并且構件成本低，制造容易，能夠減少折疊傘以及折疊桌椅占用的空間，提高空間利用率，極大的方便了人們的日常生活。

作為優化，所述圓臺的單側上并列設置有兩個分別安裝有一個第一滑塊的第一導軌，所述桌板外側和兩個并列設置的第一連桿一端鉸接，兩個所述第一連桿的另一端與兩個所述第一滑塊鉸接，所述座椅展開狀態時的內側固定設置兩個向內延伸的第二連桿，兩個所述第二連桿內端與兩個所述第一滑塊鉸接，所述座椅的外側和設置的兩個第三連桿的一端鉸接，兩個所述第三連桿另一端分別與所述圓臺下部邊緣處鉸接。

這樣，可以使得桌板以及座椅受力更加均勻，承受更大的載荷，結構更加穩定，更好的發揮桌板與座椅的功能。

作為優化，所述傘桿的上部兩側水平貫穿有豎向設置的第一導向槽，所述傘骨蜂巢水平設置有穿過第一導向槽的橫桿，所述橫桿的兩端露出第一導向槽外部且與所述傘骨蜂巢的兩端固定連接，所述橫桿的下端與所述傳動機構的上輸出端固定連接，所述橫桿可以在傳動機構的帶動下沿第一導向槽方向豎直上下運動，并且帶動傘骨蜂巢沿所述傘桿高度方向上下滑動以控制折疊傘打開或收攏。

這樣，可以更好的將傳動機構的上輸出端與傘骨蜂巢連接，更好的使得傳動機構帶動傘骨蜂巢運動，進而實現折疊傘的打開與收攏。

作為優化，所述動力輸入構件為搖把，所述傘桿中部橫向設置有搖把導向孔，所述搖把一端穿過所述搖把導向孔與所述傳動機構固定連接，所述搖把另一端伸出所述搖把導向孔外側形成驅動端，所述搖把可沿所述搖把導向孔軸線做同軸轉動以帶動所述動力輸入構件運動使得所述橫桿運動以及收折機構動作。

這樣，可以通過搖把動作，將動力傳遞給傳動機構，使得傳動機構帶動橫桿和收折機構動作，結構更加簡單，操作更加方便，們可以更好的將動力傳遞給傳動機構。

作為優化，所述傳動機構包括豎向設置的齒條桿以及與所述齒條桿嚙合且與所述搖把一端固定連接的齒輪，所述齒條桿的上輸出端與所述橫桿固定連接，所述齒條桿的下輸出端和水平設置的軸向伸縮機構的一端固定連接，所述傘桿下部設置有橫向貫穿傘桿側面且豎向設置的第二導向槽，所述軸向伸縮機構的另一端穿過所述第二導向槽與所述第一滑塊固定連接。

這樣，采用齒輪齒條傳動方式作為傳動機構，結構原理簡單，安裝方便，而且齒輪、齒條價格便宜，容易制造，可以實現批量生產，使用軸向伸縮機構可以更好的將齒條桿的下輸出端與第一滑塊連接起來，更好的將動力傳遞給收折機構帶動桌板和座椅向第一導軌靠攏，結構簡單，并且第二導向槽會對軸向伸縮機構的運動方向進行限位，保證軸向伸縮機構運動方向的可靠性。

作為優化，所述軸向伸縮機構包括水平且同軸設置的內套筒和外套筒，所述內套筒套裝在外套筒內且可以沿外套筒軸線方向往復運動。

這樣，支撐桿是傾斜設置的，齒條桿時豎直運動的，使用內套筒與外套筒結合的軸向伸縮機構，可以通過內套筒在外套筒內的伸縮滿足距離的變化，更好的將輸出的動力傳遞下去，結構簡單，安裝方便，成本低。

作為優化，所述傘桿上沿傘桿長度方向設置有第二導軌，所述第二導軌上設置有可沿第二導軌長度方向滑動的第二滑塊，所述第二滑塊與所述齒條桿固定連接。

這樣，可以對齒條桿的運動方向進行限位，使得齒條桿在傘桿內沿豎直方向運動，防止齒條桿變形損傷，延長其使用壽命。

作為優化，所述第二滑塊沿豎直方向正對設置有兩個，兩個所述第二滑塊均與所述齒條桿固定連接。

這樣，設置兩個第二滑塊，可以使得齒條桿受力更加均勻，更好的對齒條桿的運動方向進行限位。

作為優化，還包括鎖定機構，所述鎖定機構用于將傘面以及桌板和座椅鎖定在任意所需的位置。

這樣，增加鎖定機構，當折疊傘和折疊桌椅到達指定位置時，可以將其鎖定在這個位置，更加方便使用。

綜上所述，本實用新型具有結構簡單，操作方便，可以實現折疊傘與折疊桌椅的同步運動。

附圖說明

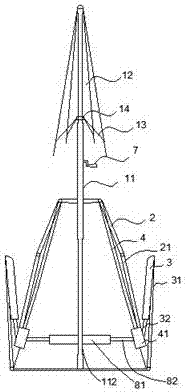

圖1為本實用新型的一種具體實施方式的結構示意簡圖。

圖2為圖1中，折疊傘與折疊桌椅處于收攏狀態的結構示意圖。

圖3為圖1中，傳動機構的結構示意圖。

圖4為圖3中，傳動機構的局部放大示意圖。

具體實施方式

下面結合附圖對本實用新型作進一步的詳細說明。

具體實施時：如圖1~圖4所示，一種帶折疊桌椅的折疊傘，所述折疊傘包括豎向設置的傘桿11、傘面12、支撐傘面12的傘骨13以及與傘骨13內端鉸接且套在傘桿11上可沿傘桿11高度方向上下滑動的傘骨蜂巢14，所述傘骨蜂巢14向下滑動時能夠帶動所述傘骨13動作實現所述傘面12收折，還包括豎向設置的基座，所述基座為上小下大的圓臺，所述傘桿11底端正對所述圓臺中心且豎向插裝在所述圓臺內部，所述圓臺側面由上往下分別設置有展開狀態時呈水平板狀的桌板2和座椅3，所述桌板2和座椅3與所述圓臺之間設置有收折機構，所述收折機構用于帶動所述桌板2和座椅3轉動并向所述圓臺表面靠攏收折，還包括動力輸入構件和與動力輸入構件相連的傳動機構，所述動力輸入構件位于所述傘桿11中部，所述傳動機構設置于所述傘桿11上，所述傳動機構具有一個位于上方且與傘骨蜂巢14相連的上輸出端，所述傳動機構還具有一個位于下方且與收折機構相連的下輸出端，所述動力輸入構件動作能夠同時帶動所述傘骨蜂巢14向下運動以及所述收折機構動作以同時實現所述傘面12和桌板2以及座椅3的收折。

這樣，在傘桿下部的增設基座，而且傘桿插裝在基座中心，避免在有風的天氣或者傘桿受力不均時發生傾倒，增大整個裝置的穩定性，設置有收折機構，方便桌板和座椅向圓臺表面靠攏收折，能夠減少桌板和座椅占用的空間，而且通過動力輸入構件輸入動力帶動傳動機構運動，傳動機構與傘骨蜂巢和收折機構連接，當需要打開時，可以通過動力輸入構件輸入動力使得傳動機構動作同步打開傘面和桌板以及座椅，當需要關閉時，可以通過動力輸入構件輸入動力使得傳動機構動作同步收折傘面和桌板以及座椅，省時省力，節省占用的空間，提高空間利用率，方便操作，極大的方便了人們的生活。

作為優化，所述收折機構包括沿所述圓臺母線方向設置的第一導軌4，所述第一導軌4的兩端固定連接在所述圓臺的上部和下部邊緣處，所述第一導軌4上設置有可以沿第一導軌4長度方向滑動的第一滑塊41，所述桌板2展開狀態時內側與所述圓臺上部邊緣處鉸接，外側和一個第一連桿21一端鉸接，另一端與所述第一滑塊41鉸接，所述座椅3展開狀態時的內側固定設置有向內延伸的第二連桿32，所述第二連桿32內端與所述第一滑塊41鉸接，所述座椅3的外側和設置的第三連桿31一端鉸接，所述第三連桿31另一端與所述圓臺的下部邊緣處鉸接，所述第一滑塊41可沿所述第一導軌4長度方向向下滑動以帶動所述桌板2和座椅3轉動并向所述第一導軌4靠攏。

這樣，折疊桌椅在打開時，所述第一滑塊可沿第一導軌長度方向向上滑動，可帶動與所述第一滑塊鉸接的所述第一連桿與所述第二連桿分別沿桌板和座椅的外側鉸接點逆時針轉動，所述第三連桿可沿所述圓臺下方鉸接點向遠離基座的方向轉動，所述桌板和座椅可轉動至水平，折疊桌椅在收攏時，所述第一滑塊可沿第一導軌長度方向向下滑動，帶動所述桌板和座椅沿鉸接點轉動并向所述第一滑軌靠攏，結構簡單，并且構件成本低，制造容易，能夠減少折疊傘以及折疊桌椅占用的空間，提高空間利用率，極大的方便了人們的日常生活。

本具體實施方案中，所述圓臺單側上并列設置有兩個分別安裝有一個第一滑塊41的第一導軌4，所述桌板2外側和兩個并列設置的第一連桿21一端鉸接，兩個所述第一連桿21的另一端與兩個所述第一滑塊41鉸接，所述座椅3展開狀態時的內側固定設置兩個向內延伸的第二連桿32，兩個所述第二連桿32內端與兩個所述第一滑塊41鉸接，所述座椅3的外側和設置的兩個第三連桿31的一端鉸接，兩個所述第三連桿31另一端分別與所述圓臺下部邊緣處鉸接。

這樣，可以使得桌板以及座椅受力更加均勻，承受更大的載荷，結構更加穩定，更好的發揮桌板與座椅的功能。當然具體實施時，所述第一連桿、第二連桿以及第三連桿均可設置一根、兩根甚至多根，均屬于本裝置可實施的范圍。

本具體實施方案中，所述傘桿11的上部兩側水平貫穿有豎向設置的第一導向槽111，所述傘骨蜂巢41水平設置有穿過第一導向槽的橫桿，所述橫桿的兩端露出第一導向槽111外部且與所述傘骨蜂巢41的兩端固定連接，所述橫桿的下端與所述傳動機構的上輸出端固定連接，所述橫桿可以在傳動機構的帶動下沿第一導向槽111方向豎直上下運動，并且帶動傘骨蜂巢41沿所述傘桿11高度方向上下滑動以控制折疊傘打開或收攏。

這樣，可以更好的將傳動機構的上輸出端與傘骨蜂巢連接，更好的使得傳動機構帶動傘骨蜂巢運動，進而實現折疊傘的打開與收攏。

本具體實施方案中，所述動力輸入構件為搖把7，所述傘桿11中部橫向設置有搖把導向孔，所述搖把7一端穿過所述搖把導向孔與所述傳動機構固定連接，所述搖把7另一端伸出所述搖把導向孔外側形成驅動端，所述搖把7可沿所述搖把導向孔軸線做同軸轉動以帶動所述動力輸入構件運動使得所述橫桿運動以及收折機構動作。

這樣，可以通過搖把動作，將動力傳遞給傳動機構，使得傳動機構帶動橫桿和收折機構動作，結構更加簡單，操作更加方便，們可以更好的將動力傳遞給傳動機構。當然具體實施時，所述動力輸入構件可以設置為按鈕開關控制電機輸入動力的方式，也可以是設置感應器控制動力輸入的方式，等等均屬于本裝置可實施的范圍。

本具體實施方案中，所述傳動機構包括豎向設置的齒條桿5以及與所述齒條桿5嚙合且與所述搖把7一端固定連接的齒輪6，所述齒條桿5的上輸出端與所述橫桿固定連接，所述齒條桿5的下輸出端和水平設置的軸向伸縮機構的一端固定連接，所述傘桿11下部設置有橫向貫穿傘桿11側面且豎向設置的第二導向槽112，所述軸向伸縮機構的另一端穿過所述第二導向槽112與所述第一滑塊41固定連接。

這樣，采用齒輪齒條傳動方式作為傳動機構，結構原理簡單，安裝方便，而且齒輪、齒條價格便宜，容易制造，可以實現批量生產，使用軸向伸縮機構可以更好的將齒條桿的下輸出端與第一滑塊連接起來，更好的將動力傳遞給收折機構帶動桌板和座椅向第一導軌靠攏，結構簡單，并且第二導向槽會對軸向伸縮機構的運動方向進行限位，保證軸向伸縮機構運動方向的可靠性。當然具體實施時，所述傳動機構可以采用錐齒輪傳動，所述搖把可以與一橫向設置的錐齒輪連接，所述橫向設置的錐齒輪的兩端分別與一個豎向設置的錐齒輪嚙合，所述兩個豎向設置的錐齒輪的輪齒正對設置，在兩個豎向設置的錐齒輪未設置輪齒的一面分別設置有豎向的導向筒，所述導向筒內設置有螺紋，所述兩個導向筒內分別設置有一個豎向設置且帶有與所述導向筒內螺紋嚙合的螺桿，所述錐齒輪帶動導向筒轉動，螺桿可在導向筒內螺紋的作用下上升與下降，控制折疊傘與折疊桌椅的打開與收攏；所述傳動機構也可以采用絲杠螺母傳動，等等均屬于本裝置可實施的范圍。

本具體實施方案中，所述軸向伸縮機構包括水平且同軸設置的內套筒82和外套筒81，所述內套筒82套裝在外套筒81內且可以沿外套筒71軸線方向往復運動。

這樣，支撐桿是傾斜設置的，齒條桿時豎直運動的，使用內套筒與外套筒結合的軸向伸縮機構，可以通過內套筒在外套筒內的伸縮滿足距離的變化，更好的將輸出的動力傳遞下去，結構簡單，安裝方便，成本低。當然具體實施時，所述軸向伸縮機構可以設置為伸縮桿的結構形式， 也可以是在齒條桿與圓臺下部傾斜設置帶有第三滑塊的第三滑軌，所述第三滑塊與第一滑塊之間通過固定桿固定連接，所述第三滑塊與傳動機構的下輸出端通過桿件鉸接，等等均屬于本裝置可實施的范圍。

本具體實施方案中，所述傘桿11上沿傘桿11長度方向設置有第二導軌，所述第二導軌上設置有可沿第二導軌長度方向滑動的第二滑塊，所述第二滑塊與所述齒條桿5固定連接。

這樣，可以對齒條桿的運動方向進行限位，使得齒條桿在傘桿內沿豎直方向運動，防止齒條桿變形損傷，延長其使用壽命。當然具體實施時，所述傘桿上可以設置豎向的導向環，所述齒條桿在導向環內上下運動，同樣屬于本裝置可實施的范圍。

本具體實施方案中，所述第二滑塊沿豎直方向正對設置有兩個，兩個所述第二滑塊均與所述齒條桿5固定連接。

這樣，設置兩個第二滑塊，可以使得齒條桿受力更加均勻，更好的對齒條桿的運動方向進行限位。當然具體實施時，所述第二滑塊可以設置一個、兩個甚至多個，同樣屬于本裝置可實施的范圍。

本具體實施方案中，還包括鎖定機構，所述鎖定機構用于將傘面以及桌板和座椅鎖定在任意所需的位置。

這樣，增加鎖定機構，當折疊傘和折疊桌椅到達指定位置時，可以將其鎖定在這個位置，更加方便使用。當然鎖定機構具體實施時可以為，所述傘桿內部與設置有搖把導向孔的一側相對的一側固定安裝有磁鐵，所述磁鐵正對所述齒輪設置，所述搖把可在搖把導向孔中沿搖把導向孔方向運動，當折疊傘和折疊桌椅到達指定位置時，所述搖把沿搖把導向孔方向向靠近傘桿方向運動，所述磁鐵用于將所述齒輪吸合鎖住，當需要調整時，所述搖把沿搖把導向孔方向向遠離傘桿方向運動，所述磁鐵解除對所述齒輪的吸合作用；也可以是搖把導向孔附近設置鎖定支架，將搖把設置為可彎折型，當到達所需位置時，將搖把彎折固定在所述鎖定支架中，等等均屬于本裝置可實施的范圍。
