本實用新型涉及一種鞋墊，特別是涉及一種計步鞋墊。

背景技術：

隨著社會的發展，人們越來越注重自己的身心健康，跑步已經成為了一種主便而又有效的鍛煉的方式，這同時又帶動了計步器的產生和普遍化。市場上的跑步計步器一般采用振動傳感器和加速計的原理，也有用手機進行計步的。手機進行計步主要是采用磁感應振動傳感器，光電振動傳感器以及加速度傳感器。上面的計步器主要是運用在人在運動時。但是在人漫步行走，身上背負著采集系統，需要對人在正常行走時對行走的步數進行數據采集，此時由于人的運動幅度過小，用上面的方法會出現計步不準確和漏計的情況。

技術實現要素：

本實用新型所要解決的技術問題是提供一種計步鞋墊，其能夠解決以往的數據采集系統受限于設備，需要在固定的室內進行，無法對患者進行實時的評價監測的弊端，且準確對人的步數進行計步，避免遺漏。

本實用新型是通過下述技術方案來解決上述技術問題的：一種計步鞋墊，其包括第一壓力傳感器、第二壓力傳感器、第一溫度傳感器、第三壓力傳感器、蓄電池、計步器、藍牙、第二溫度傳感器、控制器、上位機、陀螺儀、第一鞋墊、第二鞋墊、第三鞋墊、第四鞋墊，第一鞋墊與第二鞋墊相連，第二鞋墊與第三鞋墊相連，第三鞋墊與第四鞋墊相連，第一壓力傳感器、第二壓力傳感器、第一溫度傳感器、第三壓力傳感器、蓄電池、計步器、藍牙、第二溫度傳感器、控制器、上位機、陀螺儀都位于第二鞋墊上，第一溫度傳感器與第一壓力傳感器相連，控制器位于第一壓力傳感器和第二壓力傳感器之間，計步器與第三壓力傳感器相連，上位機、陀螺儀都位于計步器的上方，上位機位于陀螺儀的左邊，蓄電池、藍牙、第二溫度傳感器都位于第三壓力傳感器的下方，蓄電池位于藍牙和第二溫度傳感器之間。

優選地，所述第一鞋墊、第二鞋墊、第三鞋墊、第四鞋墊上都設有多個透氣孔。

優選地，所述蓄電池設有USB接口。

優選地，所述第一鞋墊采用CPU材質。

優選地，所述第二鞋墊采用TPR材質。

優選地，所述第三鞋墊采用海綿材質。

優選地，所述第四鞋墊采用棉布材質。

本實用新型的積極進步效果在于：本發明能夠解決以往的數據采集系統受限于設備，需要在固定的室內進行，無法對患者進行實時的評價監測的弊端，且準確對人的步數進行計步，避免遺漏。

附圖說明

圖1為本實用新型第二鞋墊的結構示意圖。

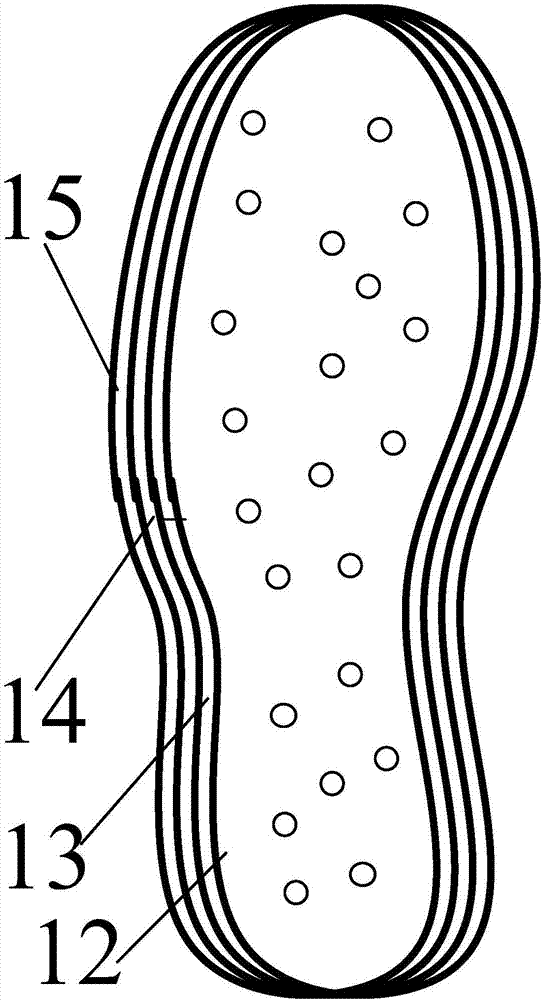

圖2為本實用新型的結構示意圖。

具體實施方式

下面結合附圖給出本實用新型較佳實施例，以詳細說明本實用新型的技術方案。

如圖1和圖2所示，本實用新型計步鞋墊包括第一壓力傳感器1、第二壓力傳感器2、第一溫度傳感器3、第三壓力傳感器4、蓄電池5、計步器6、藍牙7、第二溫度傳感器8、控制器9、上位機10、陀螺儀11、第一鞋墊12、第二鞋墊13、第三鞋墊14、第四鞋墊15，第一鞋墊12與第二鞋墊13相連，第二鞋墊13與第三鞋墊14相連，第三鞋墊14與第四鞋墊15相連，第一壓力傳感器1、第二壓力傳感器2、第一溫度傳感器3、第三壓力傳感器4、蓄電池5、計步器6、藍牙7、第二溫度傳感器8、控制器9、上位機10、陀螺儀11都位于第二鞋墊13上，第一溫度傳感器3與第一壓力傳感器1相連，控制器9位于第一壓力傳感器1和第二壓力傳感器2之間，計步器6與第三壓力傳感器4相連，上位機10、陀螺儀11都位于計步器6的上方，上位機10位于陀螺儀11的左邊，蓄電池5、藍牙7、第二溫度傳感器8都位于第三壓力傳感器4的下方，蓄電池5位于藍牙7和第二溫度傳感器8之間。

第一鞋墊12、第二鞋墊13、第三鞋墊14、第四鞋墊15上都設有多個透氣孔，這樣增加透氣性。

蓄電池5設有USB接口，這樣方便使用。

第一鞋墊12采用CPU(硅)材質，這樣增強牢固性。

第二鞋墊13采用TPR(Thermo-Plastic-Rubber material，熱塑性橡膠材料)材質，這樣能減震。

第三鞋墊14采用海綿材質，這樣能增加柔軟性。

第四鞋墊15采用棉布材質，這樣能增加舒適性。

本實用新型的工作原理：第一壓力傳感器、第二壓力傳感器、第三壓力傳感器都用于獲取用戶的體重、壓力信息和足的航向、姿態、加速度數值、采樣率；第一溫度傳感器、第二溫度傳感器都用于獲取使用溫度；計步器用于統計步數、距離、速度、時間等運行信息；藍牙用于傳輸信息；控制器將信息歸類；上位機用于監控設備；陀螺儀起穩定作用。

以上所述的具體實施例，對本實用新型的解決的技術問題、技術方案和有益效果進行了進一步詳細說明，所應理解的是，以上所述僅為本實用新型的具體實施例而已，并不用于限制本實用新型，凡在本實用新型的精神和原則之內，所做的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
