本實用新型涉及一種健身器材防護設備，更具體的說，它涉及一種健身器材防護傘。

背景技術：

隨著人們的生活節奏越來越快、生活水平越來越高，人們對身體健康也越來與重視，因此越來越多的人也逐漸認識到科學健身的重要意義。為滿足人們的對健身的需求，戶外健身器材越來越普遍，很多公園、小區都配置了戶外健身器材。

為方便人們在雨、刮風、暴曬等天氣下仍可以使用戶外健身器材，授權公告號為CN204876661U的中國專利公開了一種集成遮陽擋雨設施的組合式健身裝置，該組合式健身裝置包括遮陽擋雨設施以及至少一種健身器材，遮陽擋雨設施設置有至少一個固定支撐柱以及與固定支撐柱的一端連接的頂棚，至少一種健身器材可拆卸固定在固定座上。這樣將健身器材和遮陽擋雨設施集合在一起，雖然，對健身器材形成保護的同時節省了場地空間，但是在下雨、大風、暴曬等天氣下，雨水、陽光和風沙仍容易從一側進入到遮陽擋雨設施內，對使用健身器材的人們造成影響。

技術實現要素：

本實用新型的目的在于提供一種健身器材防護傘，使人們可以根據天氣狀況從側面對健身器材進行遮擋、防護，方便人們在不同天氣環境下使用健身器材。

本實用新型的上述技術目的是通過以下技術方案得以實現的：

一種健身器材防護傘，包括傘柄、若干固定在傘柄頂端的龍骨以及固定在龍骨上的傘面，還包括懸掛在傘面外緣下的傘簾，所述傘簾設有若干與所述龍骨一一對應并用于伸展、收縮傘簾的伸縮套，所述龍骨和傘柄的上部呈相互連通的中空管狀設置，所述龍骨內均穿設有一根抽繩，所述傘柄內設有沿其軸向方向移動并用于控制所述抽繩活動的移動盤，所述傘柄的側壁開設有活動孔，所述活動孔處設置有控制所述移動盤活動的控制件，所述抽繩的一端穿過所述伸縮套固定在所述傘簾的底部，所述抽繩的另一端伸入所述傘柄內固定在所述移動盤上。

通過采用上述技術方案，在活動孔處活動控制件時移動盤在傘柄內上下移動，移動盤拉動抽繩向空腔外、內移動，伸縮套內的抽繩長度伸長、變小，使傘簾隨之被展開或者收緊，傘簾收緊時人們可以在天氣狀況良好的情況下使用健身器材，傘簾展開時傘簾在傘面的外緣下包圍形成防護簾，在側面對健身器材進行遮擋、防護，使用健身器材的人們不容易受到雨水、陽光和風沙等影響，方便人們在不同天氣環境下使用健身器材。

本實用新型進一步設置為：所述控制件包括設置在所述傘柄內與所述傘柄同軸設置的絲桿以及固定在絲桿底部的轉盤，所述移動盤的外壁設有限制其轉動的凸條，所述傘柄的內壁開設有供所述凸條沿所述傘柄軸向方向滑動的滑槽。

通過采用上述技術方案，移動盤與絲桿螺紋配合并且在凸條和滑槽的限制下只能沿滑槽上下移動，轉動轉盤使絲桿轉動從而使移動盤在螺紋的作用下在向下移動，從而控制抽繩的活動，操作簡便。

本實用新型進一步設置為：所述傘柄內設有限制所述轉盤沿傘柄軸向方向移動的限位塊。

通過采用上述技術方案，使轉盤不易在傘柄內滑動偏離活動孔而影響在活動孔處活動轉盤。

本實用新型進一步設置為：所述轉盤的外壁設有防滑條。

通過采用上述技術方案，增加轉盤側壁的摩擦力而便于轉動轉盤。

本實用新型進一步設置為：所述活動孔的頂面與傘柄的外壁轉角處成弧形設置。

通過采用上述技術方案，在轉動轉盤時便于手與轉盤的外壁接觸，同時弧形設置使手在活動孔處操作時不易發生磕碰、劃傷。

本實用新型進一步設置為：所述抽繩穿過所述伸縮套通過一吊環固定在所述傘簾的底部。

通過采用上述技術方案，吊環與伸縮套的底部固定能夠起到配重作用使抽繩具有良好的垂度，便于在吊環向下移動時帶動傘面伸展。

本實用新型進一步設置為：所述伸縮套下方的地面上固定有與所述吊環一一對應的鎖環，所述吊環與所述鎖環通過鎖扣可拆卸連接。

通過采用上述技術方案，使用鎖扣將吊環與鎖環連接而將傘簾的底邊固定在地面上，在風力較大時傘簾不容易被吹起，風雨更加不容易對健身器材和使用者產生影響，方便人們在更多不同天氣環境下使用健身器材。

綜上所述，本實用新型具有以下有益效果：在側面對健身器材進行遮擋、防護，使用健身器材的人們不容易受到雨水、陽光和風沙等影響，方便人們在不同天氣環境下使用健身器材；使用鎖扣將吊環與鎖環連接而將傘簾的底邊固定在地面上，在風力較大時傘簾不容易被吹起。

附圖說明

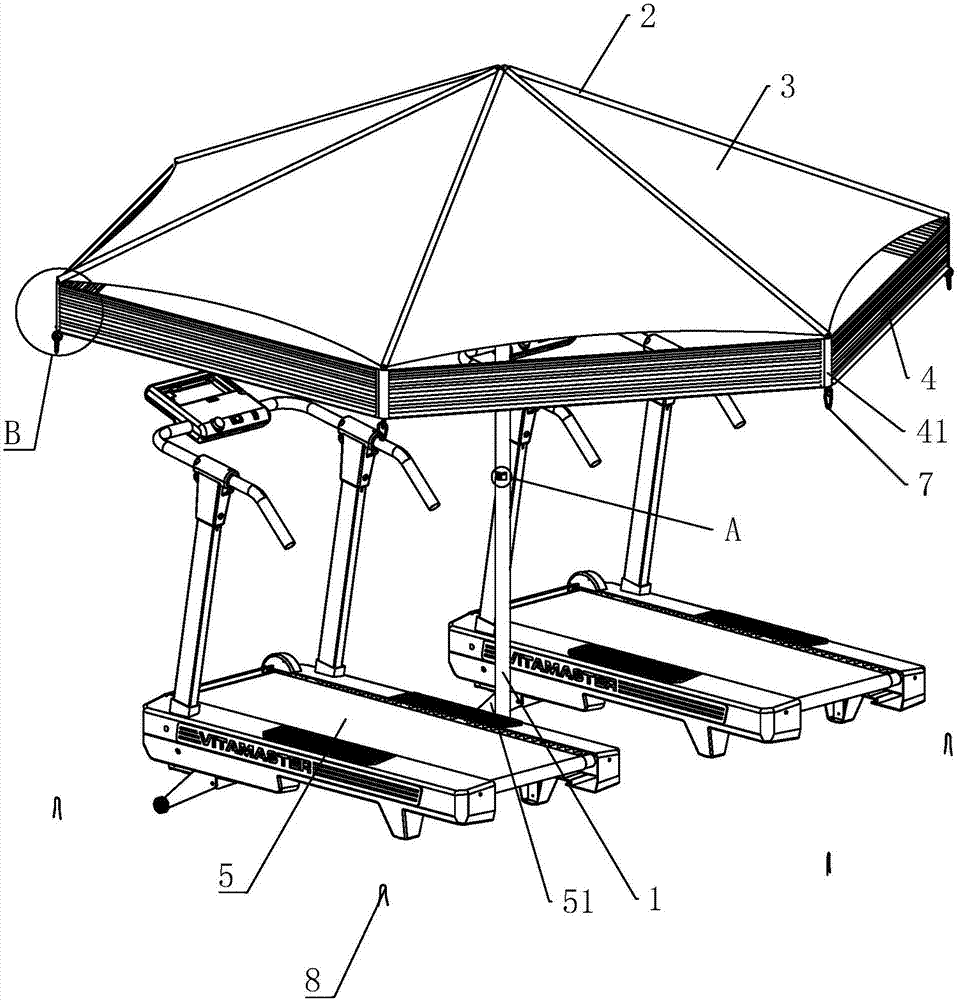

圖1為實施例一的結構示意圖；

圖2為實施例一的剖視圖；

圖3為實施例一中移動盤上方處傘柄的剖視圖；

圖4為實施例一中活動孔處傘柄的剖視圖；

圖5為圖1中的A部放大圖；

圖6為圖1中的B部放大圖；

圖7為傘簾固定于底面上時實施例一的結構示意圖。

附圖標記：1、傘柄；11、空腔；12、限位塊；13、絲桿；14、轉盤；141、防滑條；15、移動盤；151、凸條；16、滑槽；17、活動孔；2、龍骨；3、傘面；4、傘簾；41、伸縮套；5、健身器材；51、連接桿；6、抽繩；61、吊環；7、鎖扣；8、鎖環。

具體實施方式

參照附圖對本實用新型做進一步說明。

實施例一：健身器材防護傘，如圖1所示，包括豎直固定在地面上的傘柄1、若干焊接在傘柄1頂部的龍骨2、固定在龍骨2上的傘面3以及懸掛在傘面3外緣下的傘簾4。健身器材5通過連接桿51焊接在傘柄1的底端。

參照圖2，龍骨2和傘柄1的上部呈相互連通的中空管狀設置。傘柄1的空腔11靠近底部位置的側壁上焊接有兩個對稱設置的限位塊12，空腔11內設有與其同軸的絲桿13，絲桿13的底端焊接有抵設在空腔11底面與限位塊12之間的轉盤14，轉盤14能夠在空腔11底面與限位塊12之間轉動，而不會沿絲桿13軸向方向上下移動，絲桿13的頂端延伸至空腔11的頂部。結合圖3，絲桿13與傘柄1之間套設有與絲桿13螺紋配合的移動盤15，移動盤15的外壁沿其軸向方向固定有兩個凸條151，傘柄1的內壁沿其軸向方向開設有供凸條151上下滑動的滑槽16，凸條151與滑槽16嵌合限制移動盤15不能發生轉動，從而在絲桿13轉動時在螺紋的作用下沿絲桿13上下移動。結合圖4和圖5，空腔11底端的側壁開設有用于轉動轉盤14的活動孔17，為增加轉盤14側壁的摩擦力而便于轉動轉盤14，轉盤14的外壁設有防滑條141，同時為了在轉動轉盤14時便于手與轉盤14的外壁接觸，活動孔17的頂面與傘柄1的外壁轉角處成弧形設置。結合圖6，傘簾4對應在每個龍骨2下方均設有用于伸展、收縮傘簾4的伸縮套41，伸縮套41的頂部固定在龍骨2遠離傘柄1的一端。每根龍骨2內均穿設有一根抽繩6，抽繩6的一端伸入傘柄1的空腔11內固定在移動盤15的上表面；抽繩6的另一端穿過傘簾4的伸縮套41固定有一吊環61，吊環61用于連接鎖扣7，并且吊環61與伸縮套41的底部固定能夠起到配重作用使抽繩6具有良好的垂度，便于在吊環61向下移動時帶動傘面3伸展。

使用該健身器材5防護傘時，移動盤15由于與絲桿13螺紋配合并且在凸條151和滑槽16的限制下只能沿滑槽16上下移動，轉動轉盤14使絲桿13轉動從而使移動盤15在螺紋的作用下在向下移動。同時移動盤15拉動抽繩6向空腔11內移動，伸縮套41內的抽繩6長度變小，伸縮套41被擠壓在龍骨2與吊環61之間而被收緊，從而將傘簾4收在傘面3的外緣處，此時人們可以在天氣狀況良好的情況下使用健身器材5。向相反方向轉動轉盤14使移動盤15在與絲桿13螺紋的配合下向上移動。同時在吊環61和傘簾4的重力作用下抽繩6向空腔11外移動，抽繩6位于伸縮套41內的部分邊長，使吊環61與伸縮套41的底端向下移動，傘簾4被伸展，直至傘簾4底邊接近地面。參照圖7，此時傘簾4在傘面3的外緣下包圍形成防護簾，在側面對健身器材5進行遮擋、防護，使用健身器材5的人們不容易受到雨水、陽光和風沙等影響。當風力較大時，為了使傘簾4不容易被吹起，使用鎖扣7將吊環61與預先固定在地面上鎖環8連接，從而將傘簾4的底邊固定在地面上，風雨更加不容易對健身器材5和使用者產生影響，方便人們在不同天氣環境下使用健身器材5。

以上所述僅是本實用新型的優選實施方式，本實用新型的保護范圍并不僅局限于上述實施例，凡屬于本實用新型思路下的技術方案均屬于本實用新型的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
