本實用新型涉及水壺領域，特別是涉及一種可伸縮旅行運動水壺。

背景技術：

在戶外運動的時候往往需要寫到水壺，方便隨時補充水分，現有的運動水壺就是比較大的塑料水壺或者保溫水壺，體積比較大，攜帶的時候會占用比較大的背包空間，給外出活動帶來很多不便。

技術實現要素：

本實用新型所要解決的技術問題是提供一種可伸縮旅行運動水壺，外形美觀，結構簡單，可以進行伸縮，改變水壺的體積，方便外出攜帶使用。

本實用新型解決其技術問題所采用的技術方案是：提供一種可伸縮旅行運動水壺，包括硅膠壺體和瓶蓋，所述的硅膠壺體呈柱形，其外側壁上由上至下布置有螺旋形槽，該螺旋形槽的下沿布置有上端倒角的臺階，所述的硅膠壺體的上端布置有瓶蓋連接部，該瓶蓋連接部上端與瓶蓋螺紋連接。

進一步的，所述的瓶蓋為不銹鋼瓶蓋，其下側插入到瓶蓋連接部內且外側壁上布置有螺旋凸起條。

進一步的，所述的瓶蓋連接部的內側壁上布置有不銹鋼螺紋連接件，所述的硅膠壺體向上延伸包裹在不銹鋼螺紋連接件的外側，所述的瓶蓋與不銹鋼螺紋連接件螺紋連接。

有益效果：本實用新型涉及一種可伸縮旅行運動水壺，外形美觀，結構簡單，可以進行伸縮，改變水壺的體積，方便外出攜帶使用。

附圖說明

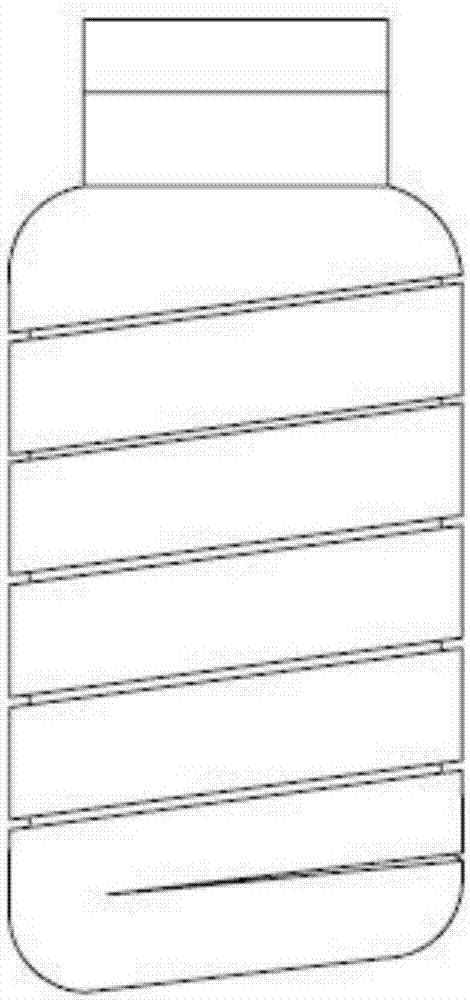

圖1是本實用新型的伸長狀態的主視結構圖；

圖2是本實用新型的收縮狀態的主視結構圖。

具體實施方式

下面結合具體實施例，進一步闡述本實用新型。應理解，這些實施例僅用于說明本實用新型而不用于限制本實用新型的范圍。此外應理解，在閱讀了本實用新型講授的內容之后，本領域技術人員可以對本實用新型作各種改動或修改，這些等價形式同樣落于本申請所附權利要求書所限定的范圍。

如圖1-2所示，本實用新型的實施方式涉及一種可伸縮旅行運動水壺，包括硅膠壺體2和瓶蓋1，所述的硅膠壺體2呈柱形，其外側壁上由上至下布置有螺旋形槽3，該螺旋形槽3的下沿布置有上端倒角的臺階4，所述的硅膠壺體2的上端布置有瓶蓋連接部5，該瓶蓋連接部5上端與瓶蓋1螺紋連接。

螺旋形槽3內的硅膠側壁比較薄，而且上端倒角的臺階4有利于硅膠側壁的彎曲折疊，

進一步的，所述的瓶蓋1為不銹鋼瓶蓋，其下側插入到瓶蓋連接部5內且外側壁上布置有螺旋凸起條。

進一步的，所述的瓶蓋連接部5的內側壁上布置有不銹鋼螺紋連接件，所述的硅膠壺體2向上延伸包裹在不銹鋼螺紋連接件的外側，所述的瓶蓋1與不銹鋼螺紋連接件螺紋連接。

本實用新型外形美觀，結構簡單，可以進行伸縮，改變水壺的體積，方便外出攜帶使用。
