本實用新型涉及化妝品容器，更具體地涉及如下化妝品容器，在該化妝品容器上設置鏡子，以便能夠一起攜帶化妝品容器和鏡子而使用，并借助于磁鐵使鏡子以規定角度立于化妝品容器，來提高便利性。

背景技術：

一般來說，被廣泛利用的彩妝化妝品可以收納于設置在調色板(palette)的收納空間。此時，在調色板設置有多個收納空間，能夠收納各式各樣的彩妝化妝品。使用人員可以利用在調色板內收納的刷子或者單獨準備的刷子等化妝工具，將收納在調色板的彩妝化妝品傳遞至臉部等的皮膚。

在調色板罩的內側還可設置有鏡子，以便于使用人員即使不攜帶單獨的鏡子也可進行簡便的化妝。一般來說，調色板罩與調色板本體利用鉸鏈的形態相連接，以往為了使附著在罩的內側的鏡子維持以規定角度立起來的狀態，而使罩的鉸鏈部分稍緊，或者為了防止調色板罩打開規定角度以上，而在鉸鏈部分設置有臺階。

關于在如此的以往的調色板罩上附著有鏡子的調色板，存在這樣的問題：在調色板罩的鉸鏈部分變松或者破損的情況下，無法將鏡子以所需的角度立起來的狀態下使用。此外，現有技術中由于鏡子設置在調色板罩的內側，因此存在只有打開調色板罩才能使用鏡子的問題。此外，現有技術中由于鏡子固定在調色板罩，因此存在僅需使用鏡子時也得一起拿著調色板的問題。

技術實現要素：

本實用新型是為了改善現有技術而提出的，本實用新型的目的在于提供如下化妝品容器，其不使用鉸鏈結構，而是借助于磁鐵使鏡子以預定的角度立于容器本體，來提高耐久性以及便利性。

此外，本實用新型的目的在于提供如下化妝品容器，其在化妝品容器的外部面附著鏡子，即使不打開容器罩也可簡便地使用鏡子，使附著有鏡子的罩以可相分離的方式與容器本體結合，可將罩分離而將其本身用作手鏡，重新結合在容器本體而放置來提高攜帶性以及使用性。

根據本實用新型一實施例的化妝品容器，其特征在于，包括：容器本體，形成有多個槽；以及容器罩，外部面具有鏡子，以能夠滑動的方式與上述容器本體相結合，上述多個槽包括：第一槽，能夠收納化妝品；以及第二槽，上述容器罩可放置于上述第二槽，上述容器罩在第一位置覆蓋上述多個槽中的至少一個，能夠通過滑動從上述第一位置移動到第二位置，并能夠在上述第二位置處借助于磁力立起而放置于上述第二槽。

具體地，化妝品容器的特征在于，上述容器罩包括設置于在上述第二位置朝向上述第二槽的部分的罩側附著部件，上述容器本體包括設置在上述第二槽并借助于上述磁力而與上述罩側附著部件吸合的第一附著部件。

具體地，化妝品容器的特征在于，第一位置包括上述容器罩完全關閉上述容器本體的位置以及上述第一槽開放且上述第二槽封閉的位置中的至少一個。

具體地，化妝品容器的特征在于，上述容器本體包括第二附著部件，上述第二附著部件沿著上述滑動方向與上述第一附著部件相隔開，且當上述容器罩完全關閉上述容器本體時吸合于上述罩側附著部件。

具體地，化妝品容器的特征在于，上述第二附著部件借助于磁力而吸合于上述罩側附著部件。

具體地，化妝品容器的特征在于，上述容器本體包括形成有沿著滑動方向延伸的槽并以滑動的方式與上述容器罩相結合的至少一個引導壁，上述容器罩包括用于向形成于上述引導壁的上述槽插入的一個以上突起。

具體地，化妝品容器的特征在于，上述一個以上突起包括在上述第一位置以及上述第二位置的雙方處與形成于上述引導壁的上述槽維持結合狀態的第一突起。

具體地，化妝品容器的特征在于，上述一個以上突起還包括在第一位置處與形成于上述引導壁的上述槽維持結合狀態并在上述第二位置處從形成于上述引導壁的上述槽分離的第二突起。

具體地，化妝品容器的特征在于，在上述第一突起和上述第二突起之間沿著滑動方向存在間隔。

具體地，化妝品容器的特征在于，形成于上述引導壁的上述槽包括：引導部分，沿著滑動方向延伸，用于將上述第一突起從上述第一位置向上述第二位置引導；以及鉸鏈部分，與上述引導部分相連通，在上述第二位置的上述容器罩借助于磁力立起的期間與上述第一突起相結合而引導上述第一突起。

具體地，化妝品容器的特征在于，形成于上述引導壁的上述槽還包括與上述引導部分以及上述鉸鏈部分相連通并沿著上述滑動方向進一步延伸而開口的分離部分，隨著上述第二位置的上述容器罩沿著上述滑動方向進一步推動，上述第一突起能夠經由上述分離部分而從上述引導壁分離。

根據本實用新型的化妝品容器，若使用人員使容器罩滑動而打開，則附著在容器罩的鏡子借助于磁鐵以預定的角度立起來，因此可使放置動作順暢地將鏡子簡便地放置于容器本體，大幅提高化妝時使用人員的便利性。

此外，根據本實用新型的化妝品容器，使容器罩滑動而使其從容器本體分離，在僅要使用鏡子時，只需把持附著有鏡子的容器罩就可簡易地使用，而在要攜帶時使附著有鏡子的容器罩與容器本體相結合來一起攜帶以及保管，因此提高了使用性以及攜帶性。

附圖說明

圖1是根據本實用新型一實施例的化妝品容器的立體圖。

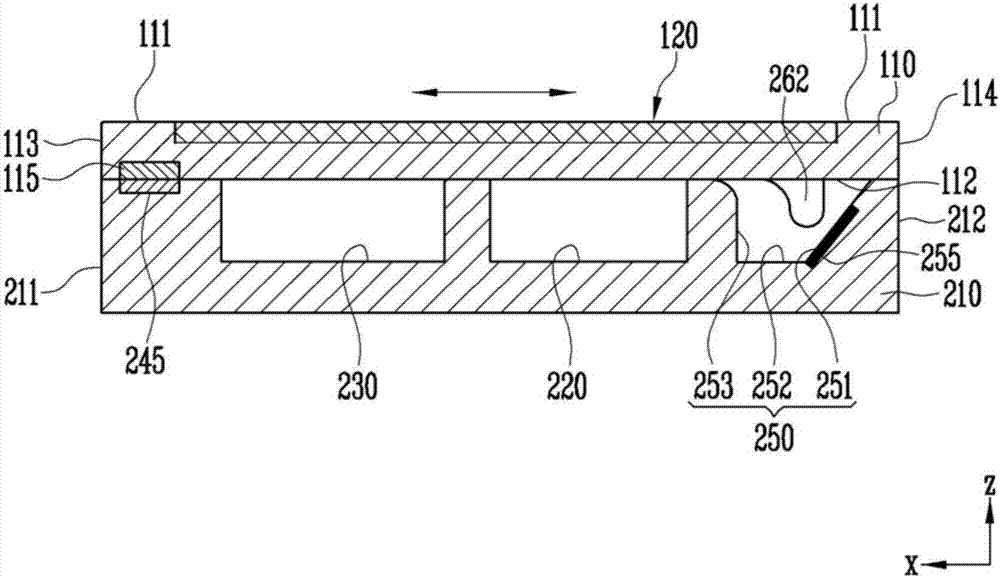

圖2是圖1的實施例的Ⅰ-Ⅰ'方向的剖視圖。

圖3是圖1的實施例的分解立體圖。

圖4是示于圖3的容器罩的背面立體圖。

圖5是放大了示于圖3的容器本體的引導壁部分的部分立體圖。

圖6是示出容器罩沿著箭頭方向推開而打開化妝品容器的狀態的立體圖。

圖7是示出在圖6沿著箭頭方向推開的容器罩推到第二位置的狀態的立體圖。

圖8是示出圖7的容器罩在第二位置借助磁力立起來而擱在第二槽的狀態的立體圖。

圖9是圖8的Ⅱ-Ⅱ'方向剖視圖。

圖10是示出圖7的容器罩沿著箭頭方向進一步推開而與容器本體完全分離的狀態的立體圖。

(附圖標記的說明)

10：化妝品容器；200：容器本體；100：容器罩；120：鏡子

具體實施方式

本實用新型的目的、特定的優點以及新穎的特征通過與附圖結合而進行的以下詳細的說明和優選實施例變得更明確。在本說明書中，對各附圖的結構要素附加附圖標記時，對于相同的結構要素即使顯示在不同的附圖也盡可能賦予了相同的附圖標記。此外，在對本實用新型進行說明的過程中，若判斷為對相關公知技術的具體說明有可能使本實用新型的主旨不必要地變得模糊，則將省略對相關公知技術的具體說明。

以下，參照附圖來詳細說明本實用新型的優選實施例。

圖1是本實用新型一實施例的化妝品容器的立體圖，圖2是圖1的Ⅰ-Ⅰ'方向的剖視圖，圖3是圖1的實施例的分解立體圖，圖4是圖3的容器罩的背面立體圖。根據本實用新型一實施例的化妝品容器10包括容器本體200以及以能夠滑動的方式與上述容器本體相結合的容器罩100。圖1示出上述容器罩100完全關閉的狀態的化妝品容器10。

為了說明的便利，將在圖1至圖3示出的z軸(上下方向)稱為容器罩100的厚度方向以及上述容器本體200的高度方向。此外，將x軸稱為容器罩100/容器本體200的寬度方向，將y軸稱為容器罩100/容器本體200的長度方向。然而，寬度方向和長度方向只是表示分別對于厚度方向或者高度方向垂直的方向，并不是絕對的概念。

上述容器罩100包括罩本體110以及設置在上述罩本體的外部面111的鏡子120。參照圖1，上述鏡子120在上述容器罩100完全覆蓋上述容器本體200的上部面的狀態下露出在外部。上述鏡子120呈大致的矩形，但并不局限于此，也可以呈圓形、橢圓形、心形、星形、其他不規則的任意形狀。

上述罩本體110是在外部面111附著有上述鏡子120的板形狀的罩。上述罩本體110包括向化妝品容器10外部露出的外部面111以及作為上述外部面111的相反面的背面112。參照圖2以及圖4，上述容器罩110還包括設置在罩本體的背面112的罩側附著部件115。

上述罩本體110是有厚度的大致的四邊形的板，包括從上述外部面111的邊緣延伸到上述背面112的邊緣的四個側面113、114、116、117。

上述容器罩100可沿著圖2的箭頭方向、即沿著寬度方向滑動。上述罩本體110的四個側面113、114、116、117中與上述滑動方向平行的兩個側面可分別稱為第一面116和第二面117，與上述滑動方向垂直的兩個側面可稱為前部面113和后部面114。

上述罩側附著部件115在上述容器罩100完全覆蓋上述容器本體200的位置處借助于磁力使上述容器罩100固定于上述容器本體200，在第二位置處使上述容器罩100借助于磁力立起來而放置于上述容器本體200。

上述容器本體200還包括與上述罩側附著部件115的位置相對應而設置的第一附著部件255和第二附著部件245。當上述容器罩100位于上述第二位置時上述第一附著部件255設置在與上述罩側附著部件115相對應的位置，上述第二附著部件245設置于在上述容器罩100完全覆蓋上述容器本體200的位置(圖1的容器罩的位置)與上述罩側附著部件115相對應的位置。詳細的說明請參照后述內容。

關于上述容器本體200，在有厚度的大致的矩形形狀的板狀體210上，以規定的深度形成有多個槽220、230、250，可以收納化妝品或者化妝工具等。

上述多個槽220、230、250包括：第一槽220，能夠收納化妝品；第二槽250，能夠放置上述容器罩100；以及第三槽230，能夠收納化妝工具。

上述第一槽220以預定的深度凹陷形成，可收容化妝品。形成有上述第一槽220的板狀體210可以是調色板型化妝品容器。上述第一槽220可以是可盛放化妝品的任何形狀。此外，就上述第一槽220而言，可設置至少一個。

上述第二槽250可具有與上述容器罩100的長度方向(y軸方向)的長度相同或延伸得比該長度更長的長度，可具有與上述容器罩100的厚度相同或者更大的寬度。上述容器罩100的前部面113側的部分可插入于上述第二槽250。

上述第二槽250以與上述板狀體210的后部面212相鄰的方式配置。上述第二槽250可設置在上述板狀體210的后部面212和上述第一槽220之間。上述板狀體210的后部面212是在上述容器罩100完全覆蓋上述容器本體200的位置處與上述罩本體110的后部面114相對應的外側面。此外，上述板狀體210的前部面211是位于上述后部面212的相對側的外側面。

上述第二槽250包括：傾斜面251，從與上述板狀體210的后部面212側相鄰的上部面朝向前側下方傾斜地延伸；底面252，從上述傾斜面251的最下端朝向前方(朝向上述板狀體210的前部面211的方向)水平地延伸；垂直面253，從上述底面252的前側端向上方垂直地延伸。

上述傾斜面251是傾斜形成的，以便使放置在上述第二槽250的容器罩100以預定的角度傾斜，并可在放置有上述容器罩100的狀態下支撐背面112。在上述傾斜面251上設置可借助于磁力與上述容器罩100的罩側附著部件115相結合的第一附著部件255。

上述第一附著部件255可以是矩形的金屬件。然而，上述第一附著部件255的形狀并不限定于此，也可以是圓形、橢圓形、多邊形、心形、不規則的其他任意形狀。

當上述第一附著部件255為金屬時，上述罩側附著部件115可以為磁鐵，上述第二附著部件245可以為金屬件。但是本實用新型并不局限于此，上述罩側附著部件115可以為金屬件，上述第一附著部件255以及第二附著部件245可以為磁鐵。

在此，磁鐵和金屬件只是能夠借助于磁力相互吸合的物質的一例，本實用新型并不局限于此。本實用新型的上述罩側附著部件和第一附著部件以及第二附著部件可以由能夠借助于磁力相互吸合的任意材料構成。

上述第一附著部件255可以嵌入上述傾斜面251來固定，以防止從上述傾斜面251的外部面突出。如圖3所示，上述第一附著部件255可以露出于上述傾斜面251的外部面。然而，本實用新型并不局限于此，上述第一附著部件255可插入到內部，以便僅能看到上述傾斜面251。

上述垂直面253的上端邊緣可形成為曲面。若上述垂直面253的上端邊緣形成為曲面，則上述第二槽250的開口的寬度比上述底面252的寬度實質上更寬，因此即使不加寬底面252的寬度，上述容器罩100在第二位置借助于磁力旋轉而立起來時，上述容器罩100的前部面113也不會卡在上述垂直面253的上端邊緣。因此，上述第二槽250所占的整體空間可縮小。

上述底面252是水平的面，但本實用新型并不局限于此。作為另一實施例，上述底面252可以是傾斜面或者曲面。上述垂直面253沿著厚度方向平行地延伸，但本實用新型并不局限于此。作為另一實施例，上述垂直面253可以是傾斜面或者曲面。此外，上述垂直面253可以呈與上述底面252連續相連而不相區別的形狀。

上述第三槽230是位于上述第一槽220和上述板狀體210的前部面211之間并沿著長度方向延伸而形成的槽。上述第三槽230形成為能夠收納化妝工具的大小，并以預定的深度凹陷形成。例如，上述第三槽230可收納如刷子或化妝棉之類的化妝工具。然而，上述第三槽230可根據需要而省略。

上述第二附著部件245位于與板狀體210的前部面211相鄰的位置。上述第二附著部件245設置于在圖1的狀態下與設置在容器罩100的背面112的罩側附著部件115相對應的位置。上述第二附著部件245插入于上述第三槽230和上述板狀體210的前部面211之間的邊界部。

上述第二附著部件245以能夠僅借助于磁力將上述容器罩100維持在圖1的位置的程度的大小形成。上述第二附著部件245的大小比上述板狀體210的前部面側邊緣部的寬度大的情況下，可插入于以稍微干涉第三槽230的方式突出形成的支撐部件240而固定。

上述第二附著部件245可沿著滑動方向(x軸方向)與上述第一附著部件255相隔開。上述第一附著部件255和上述第二附著部件245可沿著上述滑動方向排列。

在本實施例，第二附著部件245呈與罩側附著部件115相同大小的圓形形狀，但本實用新型并非局限于此。作為另一實施例，上述第二附著部件245可以呈沿著長度方向延伸的帶形狀，此時的寬度可以與上述板狀體210的前部面211和第三槽230之間的邊緣寬度相同或者更小。

另一方面，罩側附著部件115在本實施例呈圓形，但是本實用新型并不局限于此。只要是能夠確保與上述第一附著部件255以及第二附著部件245維持借助于磁力而附著的狀態的程度的附著面積，則上述罩側附著部件115可以呈任意形狀。此外，上述罩側附著部件115的形狀可與上述第一附著部件255和/或上述第二附著部件245形狀不同，可以形狀相同而大小不同。

上述容器罩100以能夠滑動的方式與上述容器本體200相結合，通過滑動來開關上述容器本體200。以下進行詳細的說明。

圖1的容器罩的位置、即上述容器本體200被上述容器罩100完全覆蓋時的容器罩100的位置可稱為“關閉位置”。此外，上述容器罩100覆蓋上述多個槽中的至少一個槽的位置可稱為“第一位置”。此外，上述容器罩100不覆蓋上述多個槽中的任何槽的位置、即多個槽都開放或者至少一部分的槽全部開放而其余的槽部分性地被開放的位置可稱為“打開位置”。

上述容器罩100從上述關閉位置滑動而到達上述第一位置，再滑動而到達打開位置。

當上述容器罩100從上述第一位置向上述打開位置滑動時，上述第一位置和上述打開位置之間的任意的上述容器罩100的位置可稱為第二位置。在上述第二位置，上述容器罩100的上述罩側附著部件115與上述第二槽250相向，借助于磁力與上述第一附著部件255相吸合，且包括上述容器罩100的前部面113在內的邊緣插入于上述第二槽250。

上述容器本體200還包括用于引導如上所述的容器罩100的滑動以及向上述第二槽250的插入的第一引導壁260以及第二引導壁270。上述第一引導壁260從上述板狀體210的側部朝向上方延伸，以便與上述罩本體110的第一側面116相向。上述第二引導壁270位于上述第一引導壁260的相對側，從上述板狀體210的側部朝向上方延伸，以便與上述罩本體110的第二側面117相向。

上述容器罩100包括與上述第一引導壁260以滑動的方式相結合的第一鉸鏈突起161以及第一引導突起162。上述第一鉸鏈突起161和上述第一引導突起162分別從上述罩本體110的第一側面116向上述第一引導壁260突出。

此外，上述容器罩100包括與上述第二引導壁270以滑動的方式相結合的第二鉸鏈突起171以及第二引導突起172。上述第二鉸鏈突起171和上述第二引導突起172分別從上述罩本體110的第二側面117向上述第二引導壁270突出。

上述第一鉸鏈突起161以及上述第一引導突起162與上述第一引導壁260的結合結構和上述第二鉸鏈突起171以及上述第二引導突起172與上述第二引導壁270的結合結構在實質上是相同的，以下詳細說明上述第一鉸鏈突起161、上述第一引導突起162、第一引導壁260各自的結構及其結合結構。這可以相同地適用于上述第二鉸鏈突起171、第二引導突起172以及第二引導壁270。

圖5是放大示出與上述第一鉸鏈突起161以及上述第一引導突起162以滑動的方式相結合的上述第一引導壁260的結構的立體圖。上述第一引導壁260包括：引導槽261，引導上述容器罩100從關閉位置滑動至上述第二位置；鉸鏈槽262，與上述引導槽261相連通；以及分離槽263，從上述引導槽261沿著滑動方向進一步延伸。

上述引導槽261、上述鉸鏈槽262以及上述分離槽263形成在上述第一引導壁260朝向上述罩本體110的第一側面116的面上。

雖然未圖示，但可以理解在上述第二引導壁270也可相同地形成有引導槽、鉸鏈槽以及分離槽。

上述引導槽261是沿著滑動方向延伸并朝向上述第一側面116開放的槽。上述引導槽261與上述板狀體的前部面211最接近的端部被堵塞，并延伸到與上述第二槽250相對應的位置。

上述鉸鏈槽262是在上述容器罩100在第二位置借助于磁力立起而放置于上述第二槽250時供上述第一鉸鏈突起161插入的槽。上述鉸鏈槽262在上述引導槽261到達上述第二槽250的位置向上述第二槽的底面252延伸。然而，上述鉸鏈槽262不到達上述第二槽的底面252，而是延伸到當上述容器罩100擱在上述第二槽250時的上述第一鉸鏈突起161所處的位置就足夠了。

上述鉸鏈槽262部分地呈圓弧形狀，從而在上述容器罩100在第二位置借助于磁力立起時，可將位于上述引導槽261的上述第一鉸鏈突起161向上述第二槽250內引導。

上述分離槽263在與上述第二槽250相對應的位置與上述引導槽261以及上述鉸鏈槽262相連通，從上述引導槽261沿著上述滑動方向，向上述板狀體210的后部面212進一步延伸。上述分離槽263與上述板狀體210的后部面212相接觸的端部是開口的。上述容器罩100可以借助于上述分離槽263從上述容器本體200分離。

參照圖3以及圖4，上述第一鉸鏈突起161位于與上述罩本體110的前部面113相鄰的位置，上述第一引導突起162與上述第一鉸鏈突起161沿著滑動方向相隔預定的距離d。

在上述關閉位置和上述第一位置，上述第一鉸鏈突起161和上述第一引導突起162兩者都處于插入在上述引導槽261的狀態。上述第一引導突起162從與上述第一鉸鏈突起161相隔預定的距離的位置延伸至上述罩本體110的后部面114，從而約束上述罩本體110來使上述容器罩100在第一位置也進行水平滑動。但是本實施例的第一引導突起162的延伸長度只是一實施例，可以變更延伸的長度。

上述第一鉸鏈突起161設置在上述容器罩100處于關閉的狀態時到達上述引導槽261的堵塞的末端的位置。上述第一鉸鏈突起161可以是大致的圓筒形狀。然而，上述第一鉸鏈突起161的形狀可根據需要而變更。

參照圖6至圖10詳細說明上述容器罩100滑動的狀態。圖6是示出上述容器罩100位于上述第一位置的立體圖，圖7是示出上述容器罩100位于上述第二位置的立體圖，圖8是示出上述容器罩100借助于磁力立起來而放置在第二槽250的狀態的立體圖。

圖1的上述容器罩100沿著圖6的箭頭方向推開而向上述第一位置滑動。圖6的容器罩100至少覆蓋第二槽250，因此可以說是位于第一位置。當然，第一位置并不局限于此，上述容器罩100全部覆蓋上述第一槽220和上述第二槽250或者全部覆蓋第一至第三槽220、250、230時也可以說是位于第一位置。即，上述第一位置可包括上述關閉位置。

圖6的容器罩100沿著箭頭方向進一步滑動而到達圖7的第二位置。在上述第二位置第一槽220和第三槽230處于開放狀態，第二槽250處于部分開放的狀態。此外，在上述第二位置，上述容器罩100中前部面113所在的部分到達上述第二槽250，罩側附著部件115面向上述第二槽250。

在上述第二位置，上述第一引導突起162從上述第一引導壁260完全分離。同樣，在上述第二位置，上述第二引導突起172也從上述第二引導壁270完全分離。此外，在上述第二位置，上述第一鉸鏈突起162到達上述鉸鏈槽262，上述第二鉸鏈突起172同樣也到達第二引導壁270的鉸鏈槽。

因此，至少上述第一鉸鏈突起161和上述第一引導突起162相隔的距離d比上述分離槽263的延伸的長度還要長。在圖7的容器罩100的位置(即第二位置)，上述第一附著部件255和上述罩側附著部件115借助于磁力而相互吸合，致使上述容器罩100沿著箭頭方向立起來。如圖8所示，所立起來的上述容器罩100放置在上述第二槽250。上述第一鉸鏈突起161和上述第一引導突起162相隔開的距離d至少為圖7的容器罩100立起來時避免上述第一引導突起162與上述容器本體200的邊角等相碰的程度。

參照圖9，上述第一附著部件255和上述罩側附著部件115借助于磁力而吸合，擱在上述第二槽250的上述容器罩100于是得到固定，上述容器罩100的鏡子120以預定的角度放置。

另一方面，可沿著滑動方向進一步推動位于第二位置的上述容器罩100來使其從上述容器本體200完全分離。若沿著滑動方向進一步推動圖7的容器罩100，則上述第一鉸鏈突起161插入于上述分離槽263。如圖10所示，沿著箭頭方向進一步推動上述容器罩100，使第一鉸鏈突起161從上述分離槽263分離，從而分離上述容器罩100。

在要使所分離的上述容器罩100重新與容器本體200相結合的情況下，使第一鉸鏈突起161重新插入于上述分離槽263，上述第二鉸鏈突起171同樣重新插入于第二引導壁270的分離槽(未圖示)即可。

以上，通過具體實施例對本實用新型進行了詳細說明，但這只是為了具體地說明本實用新型，本實用新型并不局限于此，在本實用新型的技術思想內本領域的普通技術人員可以進行變形或者改良是顯而易見的。

本實用新型的單純的變形乃至變更均屬于本實用新型的領域，本實用新型的具體的要求保護的范圍應根據所附的實用新型權利要求范圍而定。
