本實用新型涉及學習用品技術領域，具體的說是一種方便爬樓梯的履帶式書包。

背景技術：

為了減輕學生負擔，目前大部分中小學生都使用拉桿書包，不用背在身上，減輕沉重書包對身體的壓迫。但是市面上的拉桿2書包本身體積較大，有一定的自重，加上書本的重量，使得拉桿書包的分量不輕。走平地時還算方便，但是如果上樓梯，就需要學生自己提包上樓，由于重量比不帶拉桿的書包增加，這對學生來說是比較困難的，使用非常不方便。

技術實現要素：

本實用新型的目的在于提供一種方便爬樓梯的書包，以解決上述背景技術中提出的問題。

為達到上述目的，本實用新型采用如下技術方案：

一種方便爬樓梯的書包，包括書包本體和拉桿，其特征在于：所述書包本體包括環形書包面，所述環形書包面的左右兩側設有圓形支撐板，在環形書包面內設有隔板，并通過隔板在書包本體內分隔出不同的儲物空間，所述隔板的左右兩端分別與圓形支撐板固定相連，所述拉桿設置在隔板上；所述圓形支撐板的外圍設有一圈凹槽，所述凹槽內設有滾珠，所述滾珠均勻分布在圓形支撐板的外圍，并通過保持架來限制住，所述滾珠的外圍設有一個滾圈，所述滾圈上設有減震層，進而通過減震層與地面相接觸。

較佳地， 所述減震層采用橡膠材料加工而成。

較佳地，所述圓形支撐板上還設有一個支撐架，所述支撐架為U型，并將其連接在左右兩個圓形支撐板之間，在將拉桿拉至豎直位置時，可以通過支撐架與左右圓形支撐板將整個書包支撐在地面上。

較佳地，所述環形書包面采用布料制成，并在其表面設有U形開口，并在U形開口處設有拉鏈。

較佳地，所述拉桿采用伸縮桿，并將其設置在隔板的中間位置，這樣在收縮時，拉桿可以完全隱藏在隔板內。

本實用新型的優點是：一、通過在書包內設置隔板，進而將書包分隔成不同的儲物空間，方便儲物；同時整個書包的結構也更加穩定，方便移動。

二、在圓形支撐板的外圍設有滾圈，拖動的過程中，在摩擦力的作用下，滾圈會環繞支撐板不斷滾動，這樣方便上下樓梯。

三、書包上的支撐架的設置，方便書包擺放時角度的調節。

附圖說明

下面結合附圖和具體實施方式對本實用新型做進一步說明。

圖1是本實用新型一種沙發床的結構示意圖；

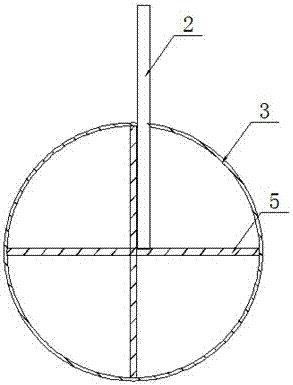

圖2是本實用新型中環形書包面的截面圖；

圖3是本實用新型中圓形支撐板的剖視圖；

圖中：1、書包本體；2、拉桿；3、環形書包面；4、圓形支撐板；5、隔板；6、凹槽；7、滾珠；8、保持架； 9、滾圈；10、減震層；11、支撐架；12、拉鏈。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述。

參考附圖1和圖2：一種方便爬樓梯的書包，包括書包本體1和拉桿2，所述書包本體1包括環形書包面3，所述環形書包面3的左右兩側設有圓形支撐板4，在環形書包面3內設有隔板5，其數量?jī)?yōu)選兩塊，并交叉成十字型設置在書包本體1內，進而在書包本體1內分隔出四個不同的儲物空間，書本和文具可以分別放在不同的儲物空間內，具有方便尋找，防止丟失的優點；所述隔板5的左右兩端分別與圓形支撐板4固定相連，所述拉桿2設置在隔板5上，這樣整個書包的結構穩定，不會隨意變形，甚至還可以當成凳子來使用。

如圖3所示，所述圓形支撐板4采用硬質材料制成，其外圍設有一圈凹槽6，所述凹槽6內設有滾珠7，所述滾珠7均勻分布在圓形支撐板4的外圍，并通過一個保持架8來限制住，所述滾珠7的外圍套設有一個滾圈9，所述滾圈9上設有減震層10，所述減震層10采用橡膠材料加工而成，與地面摩擦系數較大；這樣整個書包就通過減震層10與地面相接觸，在握住拉桿2拖動的過程中，由于摩擦力的存在，滾圈9會環繞圓形支撐板4不斷滾動。

在本實施例中，所述圓形支撐板4上還設有一個支撐架11，所述支撐架11為U型，并將其連接在左右兩個圓形支撐板4之間，在將拉桿2拉至豎直位置時，可以通過支撐架11與左右圓形支撐板4的配合，將整個書包支撐在地面上。

在本實施例中，所述環形書包面3采用布料制成，并在其表面與每個儲物空間相對應的位置設有一個U形開口， U形開口上設有拉鏈12，這樣方便物品的放入或取出。

在本實施例中，所述拉桿2采用伸縮桿，并將其設置在隔板5的中間位置，這樣在收縮時，拉桿2可以完全隱藏在隔板5內，十分方便。

工作原理：使用時先打開拉鏈12，將書本和文具放入不同的儲物空間內，再拉出拉桿2，就可以拖著書包移動，拖動的過程中，在摩擦力的作用下，滾圈9會沿著圓形支撐板4不斷滾動，同時由于圓形支撐板4的直徑較大，這樣就方便拖著書包上下樓梯。在不移動時，可以將拉桿2放至豎直位置，通過支撐架11和圓形支撐板4邊緣的支撐，將箱子擺放在水平面上，方便拿取東西。最后，在學校里面，還可以將整個書包以圓形支撐板4面為支撐，擺放在地面上，從而就可以坐在另一面的圓形支撐板4上，將書包當成凳子使用，增加了書包使用的功能和樂趣。

本實用新型已經通過上述實施例進行了說明，但應當理解的是，上述實施例只是用于舉例和說明的目的，而非意在將本實用新型限制于所描述的實施例范圍內。此外本領域技術人員可以理解的是，本實用新型并不局限于上述實施例，根據本實用新型的教導還可以做出更多種的變型和修改，這些變型和修改均落在本實用新型所要求保護的范圍以?xún)?nèi)。本實用新型的保護范圍由附屬的權利要求書及其等效范圍所界定。
