本發明涉及一種包括可充脹構件的可穿戴保護裝置。此外，本發明涉及一種用于安全地激活所述可穿戴保護裝置的可充脹構件的方法。特別地，本發明涉及一種設置有可充脹構件的可穿戴保護裝置，其適合用于必須獲得針對沖擊和/或墜落的有效保護的所有領域。例如，可穿戴保護裝置適合于由摩托車手、自行車手、滑雪者或在工作活動期間穿戴。為了清楚起見，在本說明書中，將以非限制性的方式參考適合于由摩托車手穿戴的可穿戴保護裝置。通常，該可穿戴保護裝置包括保護服裝，例如夾克、套裝、背心、腰帶，其包含可充脹構件，所述可充脹構件適合于從其處于放泄?fàn)顟B(tài)的休止?fàn)顟B(tài)移動到其處于充脹狀態的操作狀態。可充脹構件與諸如氣筒的充脹裝置流體連通，所述充脹裝置適于將諸如壓縮氣體的預定量的充脹流體引入可充脹構件中，以便使可充脹構件充脹并因此膨脹。充脹流體的釋放可以由機械或電子系統控制。氣筒通常包括圓柱形殼體，所述圓柱形殼體具有連接到可充脹構件的開口的第一端，以及在電子激活的系統的情況下，通過特定連接器連接到可穿戴裝置的控制單元的第二端。氣筒與可充脹構件的連接可以通過將氣筒的端部直接夾緊在可充脹構件的開口內來實現。替代地，氣筒的端部可以設置有外螺紋，所述外螺紋適合于擰入布置在可充脹構件的開口處的帽的對應螺紋內。替代地，氣筒的端部可以通過卡口安裝件連接到可充脹構件，其中公元件設置在氣筒的端部處，并且母接收器設置在布置于可充脹構件的開口處的帽處。

背景技術：

1、在已知的裝置中，在已充脹之后，如果可充脹構件沒有受到損壞，例如撕裂或刺穿，則其可以重復使用。

2、相反，除非氣筒設置有超過一個充脹充量，否則在每次部署后它都需要用新的更換。

3、然而，如果不以適當?shù)姆绞焦芾恚瑒t更換氣筒是可能危險的操作。

4、事實上，為了在壓力和部署時間方面賦予高性能，而不增加氣筒的尺寸，氣筒通常包含引爆充量。

5、在電子啟動的氣囊系統的情況下，通過來自所述控制單元的電子脈沖點燃引爆充量；在機械激活的安全氣囊的情況下，引爆充量推動機械撞針。

6、即使制造商遵循標準的安全程序來保證安全地操縱氣筒，在操縱和/或更換氣筒期間，仍然存在對氣筒的電子或機械控制可能失效或用戶無法以適當?shù)姆绞教幚須馔驳目赡苄浴?/p>

7、為了避免最終用戶的任何安全問題，目前氣筒的更換由授權中心處理，所述授權中心具有專門的培訓以處理引爆部件并確保氣筒和可充脹構件之間的正確連接。

8、為了更換排氣筒，在電子激活的系統的情況下，連接到控制單元的電子連接器需要首先從氣筒釋放，然后需要將連接到可充脹構件的氣筒的端部從可充脹構件移除。

9、然而，這兩種操作都可能導致意外觸發氣筒的引爆充量，對操作者具有高風險。

10、同時，即使以安全的方式更換氣筒，也可能損害用戶的保護。

11、事實上，如果新的氣筒未正確地固定到可充脹構件，則會阻止可充脹構件的適當充脹，對最終用戶具有高風險。

12、特別地，觸發未聯接到或未正確聯接到可充脹構件的氣筒不僅可能使可充脹保護裝置的使用無效，而且還可能對用戶造成危險，原因是氣筒或連接帽會朝向用戶的身體推進。

13、對于用戶而言的另一個危險是，在氣筒未直接地或通過連接帽聯接或正確地聯接到可充脹構件的情況下，充脹氣體的向外流動會對用戶造成傷害，例如損傷或燒傷。

14、鑒于上述問題，如果可充脹構件在可穿戴保護裝置的使用期間被激活，則必須將可穿戴保護裝置返回到授權中心以進行氣筒的更換。

15、然而，由于服裝體積龐大，因此可穿戴保護裝置的運輸成本高。

16、此外，用戶至少一段時間、通常為兩周或三周被剝奪了由可充脹可穿戴保護裝置提供的額外保護，除非他/她隨時可用另外的可充脹保護服裝，相關的成本不可忽略。

17、在同一申請人名下的wo202/089439中已公開了上述技術問題的解決方案。

18、特別地，在wo2021/089439中，公開了一種設置有安全裝置的可穿戴保護裝置。這樣的安全裝置設計成如果充脹裝置與可充脹構件脫離或未適當?shù)芈?lián)接到可充脹構件，則發出可穿戴保護裝置的不安全狀態的信號。

19、在wo202/089439中公開的實施例中，充脹裝置被設計成插入保持座中，所述保持座可以包括適合于保護充脹裝置的蓋。

20、蓋可以設置有第一緊固裝置，所述第一緊固裝置被設計成與保持座的對應的第二緊固裝置聯接，以便允許將蓋緊固到保持座。

21、第一和第二緊固裝置被設計成僅在安全裝置允許充脹裝置插入保持座內時才彼此匹配。

22、事實上，如果氣筒形式的充脹裝置不能插入保持座內，則由于充脹裝置將從保持座突出，因此蓋不能正確地固定到保持座。

23、上述解決方案受到極大重視，原因是它向用戶提供了關于充脹裝置和可充脹構件之間的連接的清楚且可靠的反饋，使得沒有經過特定訓練的最終用戶也能夠理解充脹裝置是否已正確地連接到可充脹構件。

24、然而，如果充脹裝置或由充脹裝置和緊固到可充脹構件的帽形成的組件被完全遺漏，即如果蓋由于任何不可預測的原因而在沒有將充脹裝置插入其座內之前被緊固到保持座，則上述解決方案不會阻止蓋緊固到保持座。

25、在該情況下，可穿戴保護裝置的目視檢查可能導致錯誤的結論，即可充脹構件能夠在危險的情況下被充脹，而可充脹構件實際上缺少用于其適當充脹的必不可少的部件之一。

技術實現思路

1、因此，本發明的主要目的是提供一種具有可充脹構件的可穿戴保護裝置，所述可充脹構件構造成克服或至少減少上面參考已知的可穿戴安全氣囊裝置提到的缺點。

2、更具體地，本發明的主要目的是提供一種具有可充脹構件的可穿戴保護裝置，所述可充脹構件構造成允許安全且適當?shù)馗鼡Q氣筒，同時提供關于充脹裝置在其座內的正確安裝的可靠反饋。

3、本發明的另一個目的是提供一種具有可充脹構件的可穿戴保護裝置，所述可充脹構件構造成在充脹裝置不存在或未正確連接到可充脹構件的情況下，不允許可充脹構件的激活。

4、最后，本發明的目的是提供一種用于安全地激活可穿戴保護裝置的可充脹構件的方法。

5、通過根據權利要求1所述的可穿戴保護裝置和根據權利要求24所述的方法來實現這些目的以及將在本說明書的下文中更好地顯現的其他目的。

技術特征：

1.一種可穿戴保護裝置(10)，所述可穿戴保護裝置包括：

2.根據權利要求1所述的可穿戴保護裝置(10)，其特征在于，所述檢測裝置(33)包括間隔裝置(38)，并且所述殼體(30)包括設計成彼此緊固的基部(32)和蓋部分(34)；在所述第一構型中，所述間隔裝置(38)適于保持所述基部(32)和所述蓋部分(34)間隔開，并且在所述第二構型中，所述間隔裝置(38)適合于允許所述蓋部分(34)抵靠所述基部(32)放置。

3.根據權利要求2所述的可穿戴保護裝置(10)，其特征在于，所述間隔裝置(38)布置在所述殼體(30)的所述基部(32)和所述蓋部分(34)之間。

4.根據權利要求2所述的可穿戴保護裝置(10)，其特征在于，所述間隔裝置(38)緊固到所述基部(32)，以便布置在由所述基部(32)限定的儲存腔(36)內。

5.根據權利要求2所述的可穿戴保護裝置(10)，其特征在于，所述間隔裝置(38)鉸接到所述基部(32)的支撐構件(42)；所述間隔裝置(38)適于圍繞沿著所述殼體(30)的縱向軸線延伸的所述支撐構件(42)的樞轉點(44)旋轉。

6.根據權利要求2所述的可穿戴保護裝置(10)，其特征在于，所述間隔裝置(38)聯接到所述基部(32)的支撐構件(42)；所述間隔裝置(38)適于沿著所述殼體(30)的橫向軸線平移。

7.根據權利要求5或權利要求6所述的可穿戴保護裝置(10)，其特征在于，彈性裝置(48)布置在所述支撐構件(42)和所述間隔裝置(38)之間，使得通過克服由所述彈性裝置(48)施加的彈力而發生所述間隔裝置(38)從所述第一構型到所述第二構型的旋轉或平移。

8.根據權利要求2所述的可穿戴保護裝置(10)，其特征在于，所述間隔裝置(38)包括至少一個杠桿(39；39a、39b)。

9.根據權利要求2所述的可穿戴保護裝置(10)，其特征在于，所述間隔裝置(38)包括至少一個杠桿(39；39a、39b)；所述至少一個杠桿(39；39a、39b)是l形杠桿，所述l形杠桿具有與所述殼體(30)的所述基部(32)能接合的第一臂(52)以及與所述至少一個充脹裝置(14)能接合的第二臂(54)。

10.根據權利要求9所述的可穿戴保護裝置(10)，其特征在于，在所述第一構型中，所述第一臂(52)抵靠設置在所述基部(32)的底表面處的匹配部分(56)，所述匹配部分(56)布置成相對于所述杠桿(39；39a、39b)的鉸接孔(46)偏移。

11.根據權利要求5所述的可穿戴保護裝置(10)，其特征在于，在所述第一構型中，所述間隔裝置(38)的遠端(58)設計成從所述基部(32)突出，以便防止所述基部(32)和所述蓋部分(34)之間抵接。

12.根據權利要求5所述的可穿戴保護裝置(10)，其特征在于，在所述第二構型中，在所述間隔裝置(38)圍繞其樞轉點(44)旋轉后，所述間隔裝置(38)的遠端(58)設計成縮回到所述基部(32)內。

13.根據權利要求6所述的可穿戴保護裝置(10)，其特征在于，所述間隔裝置(38)包括彼此聯接的至少一個柄(70)和至少一個桿(74)；所述至少一個桿(74)能滑動地插入所述支撐構件(42)的肩部(45)之間。

14.根據權利要求13所述的可穿戴保護裝置(10)，其特征在于，所述至少一個柄(70)相對于所述至少一個桿(74)垂直布置。

15.根據權利要求13所述的可穿戴保護裝置(10)，其特征在于，所述至少一個桿(74)與所述至少一個充脹裝置(14)能接合，并且所述至少一個柄(70)與設置在所述蓋部分(34)的內表面(35)上的抵接部(72)能接合。

16.根據前述權利要求中任一項所述的可穿戴保護裝置(10)，其特征在于，所述保持座(40)由一個或多個抵接表面(60)限定，所述一個或多個抵接表面限定與所述至少一個充脹裝置(14)的形狀互補的座。

17.根據前述權利要求中任一項所述的可穿戴保護裝置(10)，其特征在于，所述保持座(40)還適于容納連接裝置(20)，所述至少一個充脹裝置(14)通過所述連接裝置聯接到所述至少一個可充脹構件(12)。

18.根據前一項權利要求所述的可穿戴保護裝置(10)，其特征在于，具有所述連接裝置(20)的所述至少一個充脹裝置(14)插入所述殼體(30)的所述保持座(40)內導致所述檢測裝置(33)從所述第一構型移動到所述第二構型。

19.根據權利要求1所述的可穿戴保護裝置(10)，其特征在于，所述檢測裝置(33)包括一個或多個檢測器(80、90、100)，所述一個或多個檢測器適于在所述檢測器(80、90、100)從所述第一構型移動到所述第二構型時，向所述可穿戴保護裝置(10)的另一元件發電信號。

20.根據權利要求19所述的可穿戴保護裝置(10)，其特征在于，所述可穿戴保護裝置包括控制單元(26)，所述控制單元設計成處理由一個或多個傳感器(24)檢測到的數據，并且如果識別出危險情況，則向所述至少一個充脹裝置(14)發送觸發信號；所述控制單元(26)被編程為如果所述檢測器(80、90、100)處于其第二構型，則切換到“開啟狀態”；在所述“開啟狀態”下，所述控制單元(26)能夠向所述至少一個充脹裝置(14)發送觸發信號。

21.根據前述權利要求中任一項所述的可穿戴保護裝置(10)，其特征在于，所述殼體(30)包括彼此間隔開的多個檢測裝置(33)。

22.根據權利要求21所述的可穿戴保護裝置(10)，其特征在于，所述多個檢測裝置(33)包括不同類型的檢測裝置。

23.根據權利要求2所述的可穿戴保護裝置(10)，其特征在于，所述可穿戴保護裝置包括布置在所述基部(32)和所述蓋部分(34)的相對表面上的感測裝置(62、64)；所述感測裝置(62、64)設計成當所述蓋部分(34)接近所述基部(32)定位時發信號。

24.一種用于安全地激活可穿戴保護裝置(10)的可充脹構件(12)的方法；所述方法包括以下步驟：

25.根據權利要求24所述的方法，其特征在于，使所述可穿戴保護裝置(10)設置有控制單元(26)，所述控制單元設計成處理由傳感器(24)檢測到的數據并在識別出危險情況時向所述至少一個充脹裝置(14)發送觸發信號，所述檢測裝置(33)適于直接或間接地向所述控制單元(26)發信號通知所述殼體(30)內存在所述至少一個充脹裝置(14)。

技術總結

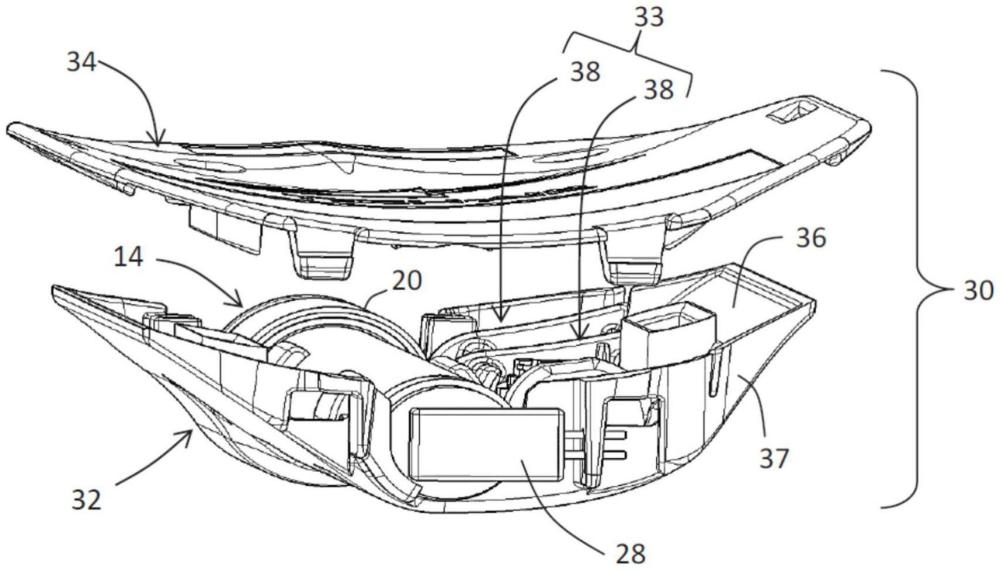

本發明涉及一種可穿戴保護裝置(10)，其包括：?至少一個可充脹構件(12)，其設計成在休止?fàn)顟B(tài)和操作狀態之間移動；?至少一個充脹裝置(14)，其設計成聯接到至少一個可充脹構件(12)，用于使至少一個可充脹構件(12)充脹；?殼體(30)，其設計用于容納至少一個充脹裝置(14)。根據本發明，所述殼體(30)包括適合于在第一構型和第二構型之間移動的檢測裝置(33)，至少一個充脹裝置(14)插入殼體(30)的保持座(40)內導致檢測裝置(33)從第一構型移動到第二構型。本發明還涉及一種用于安全地激活所述可穿戴保護裝置(10)的可充脹構件(12)的方法。

技術研發人員：吉爾瓦尼·馬扎羅洛,R·法吉安
受保護的技術使用者：阿爾卑斯之星研究公司
技術研發日：
技術公布日：2025/4/24
