本發明屬于遮陽傘，具體涉及一種具有傘柱升降結構的戶外遮陽傘。

背景技術：

1、遮陽傘作為一種戶外休閑用具，廣泛應用于廣場、沙灘、公園及庭院等休閑場所，為人們提供了舒適的休閑和乘涼空間。

2、現有技術中，公開號為“cn211632046u”的中國專利公開了一種羅馬傘，包括立柱、底座、斜桿、兩個拉桿和傘體，所述立柱套接在底座上，所述斜桿的一端鉸接有滑塊，所述斜桿通過滑塊與立柱滑動連接，所述斜桿的另一端與傘體的頂部鉸接，所述兩個拉桿的一端與立柱頂部鉸接，所述兩個拉桿的另一端與斜桿中部鉸接。

3、上述專利中的遮陽傘的立柱是單一的一根。通過立柱對傘面進行支撐。該種連接方式導致傘面的高度不能調節，不能滿足客戶多場景應用需求。同時，在傘面打開過程中，傘骨活動范圍較低，開傘路徑單一，容易碰到人或被障礙物遮擋，不能根據使用環境、障礙物或人員進行調整。

技術實現思路

1、為了彌補現有技術的不足，本發明提供了一種具有傘柱升降結構的戶外遮陽傘，以解決遮陽傘開傘時易受環境、障礙物或人員等外界因素影響的技術問題。

2、為實現上述目的，本發明的具體技術方案如下：

3、一種具有傘柱升降結構的戶外遮陽傘，包括傘柱組件和傘架組件。

4、所述傘柱組件包括上傘柱和下傘柱。所述上傘柱與下傘柱滑動配合，且之間設置有升降調節機構。所述升降調節機構用于實現上傘柱相對于下傘柱的上升或者下降，且能夠在任意高度鎖止。

5、所述傘架組件安裝在上傘柱上，且能夠在上傘柱的帶動下實現上升或者下降。

6、所述上傘柱上配合設置有扶手殼組件。所述扶手殼組件滑動連接在上傘柱上，且能夠在任意位置鎖止。所述扶手殼組件能夠在滑動過程中控制傘架組件的開合。

7、進一步的，升降調節機構包括調節組件和升降驅動組件。所述調節組件包括安裝底座、螺桿和承接件。所述安裝底座固定在上傘柱上。螺桿轉動連接在安裝底座上，能夠在升降驅動組件的驅動下進行轉動。所述承接件固定在下傘柱上，且與螺桿螺紋配合。

8、進一步的，所述升降驅動組件包括傳動桿、連接件，以及相互嚙合的第一錐齒輪和第二錐齒輪。所述第一錐齒輪通過傳動桿轉動連接在安裝底座上，能夠在外力的驅動下進行轉動。所述第二錐齒輪轉動連接在安裝底座上，且底部通過連接件與螺桿相連接。

9、進一步的，傘架組件包括懸臂組件和傘骨架組件。所述懸臂組件包括懸臂主體和連桿主體。所述懸臂主體的內端通過扶手殼組件安裝在上傘柱上。所述連桿主體的內端鉸接設置在上傘柱上；外端與懸臂主體相連接。所述傘骨架組件安裝在懸臂主體的外端。

10、所述扶手殼組件包括扶手殼主體和鎖固組件。所述扶手殼主體滑動連接在上傘柱上，且能夠在鎖固組件的配合下，在任意位置鎖止。所述懸臂主體鉸接設置在扶手殼主體上，能夠在扶手殼主體的帶動下向外延展或者向內折疊。

11、進一步的，所述扶手殼主體上設有傘繩收放組件。所述傘繩收放組件與傘骨架組件之間設有傘繩。所述傘繩收放組件能夠通過收卷或者釋放傘繩，進而控制傘骨架組件的展開或者收攏。

12、進一步的，所述鎖固組件包括驅動件和鎖銷。所述驅動件滑動連接在扶手殼主體上，且內側設有彈性復位件。所述驅動件能夠在施壓時遠離上傘柱，解除施壓時靠近。鎖銷固定在驅動件的頂部。上傘柱上固定有與鎖銷相配合的鎖止件。鎖止件的外表面上開設有呈鋸齒狀的卡槽。所述鎖止件與卡槽插接配合。

13、進一步的，所述傘骨架組件包括上傘盤主體、下傘盤主體，以及配合設置在上傘盤主體和下傘盤主體上的多個傘骨結構。所述上傘盤主體與懸臂主體的外端鉸接配合。所述傘繩外端與下傘盤主體相連接。

14、當傘繩收放組件收卷傘繩時，將驅動下傘盤主體向上傘盤一側靠近，傘骨結構切換為展開狀態。當傘繩收放組件釋放傘繩時，下傘盤主體在重力作用下下移，遠離上傘盤主體，傘骨結構切換為收攏狀態。

15、進一步的，所述傘繩收放組件包括傳動軸、繞繩輪和搖手柄。所述傳動軸轉動連接在扶手殼主體上。所述搖手柄的內端與傳動軸插接配合，能夠驅動傳動軸進行轉動。所述繞繩輪固定在傳動軸上，能夠在傳動軸轉動時進行同步轉動，進而實現傘繩的收卷或者釋放。

16、進一步的，所述懸臂主體的內端配合設置有傘面偏轉組件。所述懸臂主體內端通過傘面偏轉組件鉸接設置在扶手殼組件上，且能夠在傘面偏轉組件的帶動下繞軸心進行轉動。

17、進一步的，所述傘面偏轉組件包括旋轉套座，以及相互配合的蝸輪和蝸桿。所述旋轉套座鉸接設置在扶手殼主體上。蝸桿轉動連接在支撐座上。蝸輪固定在懸臂主體的內端，能夠在蝸桿轉動時進而同步轉動，進而驅動懸臂主體的轉動。

18、與現有技術相比，本發明有以下優點：

19、1、本發明中通過將傘柱組件分為滑動配合上傘柱與下傘柱，且之間設置有升降調節機構。通過升降調節機構用于實現上傘柱相對于下傘柱的上升或者下降，且能夠在任意高度鎖止，進而實現安裝在上傘柱上的傘架組件在高度方向上的升降調節，避免傘架組件在展開時受樹枝等外界物品的干涉。

20、2、本發明通過在用于支撐傘骨架組件的懸臂主體上設置傘面偏轉機構，使得傘骨架組件的傘面朝向能夠在傘面偏轉組件的驅動下進行轉動，進而實現遮陽傘的傘面能夠向不同方向傾斜以適應太陽光的照射角度變化。

技術特征：

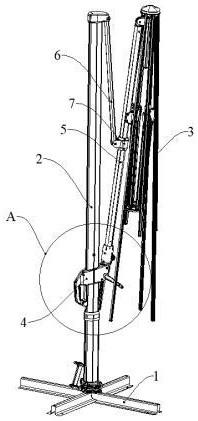

1.一種具有傘柱升降結構的戶外遮陽傘，包括傘柱組件（2）和傘架組件，所述傘柱組件（2）包括上傘柱（2-1）和下傘柱（2-2），其特征在于：

2.根據權利要求1所述的一種具有傘柱升降結構的戶外遮陽傘，其特征在于：升降調節機構（2-3）包括調節組件和升降驅動組件，所述升降驅動組件用于驅動調節組件運動，所述調節組件包括安裝底座（2-3-1）、螺桿（2-3-2）和承接件（2-3-3），所述安裝底座（2-3-1）固定在上傘柱（2-1）上，螺桿（2-3-2）轉動連接在安裝底座（2-3-1）上，能夠在升降驅動組件的驅動下進行轉動，所述承接件（2-3-3）固定在下傘柱（2-2）上，且與螺桿（2-3-2）螺紋配合。

3.根據權利要求2所述的一種具有傘柱升降結構的戶外遮陽傘，其特征在于：所述升降驅動組件包括傳動桿（2-3-4）、連接件（2-3-5），以及相互嚙合的第一錐齒輪（2-3-6）和第二錐齒輪（2-3-7），所述第一錐齒輪（2-3-6）通過傳動桿（2-3-4）轉動連接在安裝底座（2-3-1）上，能夠在外力的驅動下進行轉動，所述第二錐齒輪（2-3-7）轉動連接在安裝底座（2-3-1）上，且底部通過連接件（2-3-5）與螺桿（2-3-2）相連接。

4.根據權利要求1所述的一種具有傘柱升降結構的戶外遮陽傘，其特征在于：所述傘架組件包括懸臂組件（5）和傘骨架組件（3），所述懸臂組件（5）包括懸臂主體（5-1）和連桿主體（6），所述懸臂主體（5-1）的內端通過扶手殼組件（4）安裝在上傘柱（2-1）上，所述連桿主體（6）的內端鉸接設置在上傘柱（2-1）上；外端與懸臂主體（5-1）相連接，所述傘骨架組件（3）安裝在懸臂主體（5-1）的外端；

5.根據權利要求4所述的一種具有傘柱升降結構的戶外遮陽傘，其特征在于：所述扶手殼主體（4-1）上設有傘繩收放組件（8），所述傘繩收放組件（8）與傘骨架組件（3）之間設有傘繩，所述傘繩收放組件（8）能夠通過收卷或者釋放傘繩，進而控制傘骨架組件（3）的展開或者收攏。

6.根據權利要求4所述的一種具有傘柱升降結構的戶外遮陽傘，其特征在于：所述鎖固組件（4-2）包括驅動件（4-2-1）和鎖銷（4-2-2），所述驅動件（4-2-1）滑動連接在扶手殼主體（4-1）上，且內側設有彈性復位件，所述驅動件（4-2-1）能夠在施壓時遠離上傘柱（2-1），解除施壓時靠近，鎖銷（4-2-2）固定在驅動件（4-2-1）的頂部，上傘柱（2-1）上固定有與鎖銷（4-2-2）相配合的鎖止件（4-3），鎖止件（4-3）的外表面上開設有呈鋸齒狀的卡槽，所述鎖止件（4-3）與卡槽插接配合。

7.根據權利要求4所述的一種具有傘柱升降結構的戶外遮陽傘，其特征在于：所述傘骨架組件（3）包括上傘盤主體（3-1）、下傘盤主體（3-2），以及配合設置在上傘盤主體（3-1）和下傘盤主體（3-2）上的多個傘骨結構（3-3），所述上傘盤主體（3-1）與懸臂主體（5-1）的外端鉸接配合，所述傘繩外端與下傘盤主體（3-2）相連接；

8.根據權利要求5所述的一種具有傘柱升降結構的戶外遮陽傘，其特征在于：所述傘繩收放組件（8）包括傳動軸（8-1）、繞繩輪（8-2）和搖手柄（8-3），所述傳動軸（8-1）轉動連接在扶手殼主體（4-1）上，所述搖手柄（8-3）的內端與傳動軸（8-1）插接配合，能夠驅動傳動軸（8-1）進行轉動，所述繞繩輪（8-2）固定在傳動軸（8-1）上，能夠在傳動軸（8-1）轉動時進行同步轉動，進而實現傘繩的收卷或者釋放。

9.根據權利要求4所述的一種具有傘柱升降結構的戶外遮陽傘，其特征在于：所述懸臂主體（5-1）的內端配合設置有傘面偏轉組件（5-2），所述懸臂主體（5-1）內端通過傘面偏轉組件（5-2）鉸接設置在扶手殼主體（4-1）上，且能夠在傘面偏轉組件（5-2）的帶動下繞軸心進行轉動。

10.根據權利要求9所述的一種具有傘柱升降結構的戶外遮陽傘，其特征在于：所述傘面偏轉組件（5-2）包括旋轉套座（5-2-1），以及相互配合的蝸輪（5-2-2）和蝸桿（5-2-3），所述旋轉套座（5-2-1）鉸接設置在扶手殼主體（4-1）上，蝸桿（5-2-3）轉動連接在支撐座上，蝸輪（5-2-2）固定在懸臂主體（5-1）的內端，能夠在蝸桿（5-2-3）轉動時進而同步轉動，進而驅動懸臂主體（5-1）的轉動。

技術總結
本發明公開了一種具有傘柱升降結構的戶外遮陽傘，包括傘柱組件和傘架組件。所述傘柱組件包括上傘柱和下傘柱。所述上傘柱與下傘柱滑動配合，且之間設置有升降調節機構。所述升降調節機構用于實現上傘柱相對于下傘柱的上升或者下降，且能夠在任意高度鎖止。所述傘架組件安裝在上傘柱上，且能夠在上傘柱的帶動下實現上升或者下降。本發明中通過將傘柱組件分為滑動配合上傘柱與下傘柱，且之間設置有升降調節機構。通過升降調節機構用于實現上傘柱相對于下傘柱的上升或者下降，且能夠在任意高度鎖止，進而實現安裝在上傘柱上的傘架組件在高度方向上的升降調節，避免傘架組件在展開時受樹枝等外界物品的干涉。

技術研發人員：胡勇,謝建強,王必躍,沈紅華,謝俊
受保護的技術使用者：浙江永強集團股份有限公司
技術研發日：
技術公布日：2025/3/10
