本技術涉及遮陽傘，更具體地說，它涉及一種便于固定的戶外遮陽傘。

背景技術：

1、戶外遮陽傘是在露天環境用的遮陽工具，主要包括立桿、傘架及傘面構成，其中立桿豎立在地面上，傘面安裝在傘架上，傘架設在立桿上部并可以活動開合撐開或收攏傘面，人們可以在傘蔭下放置桌椅休息或娛樂，但目前的戶外遮陽傘，其固定結構繁雜，導致不便對其進行安裝，同時其立桿高度大都為固定設計，從而不便對遮陽傘的高度進行調節。

技術實現思路

1、(1)要解決的技術問題

2、針對現有技術存在的不足，本實用新型的目的在于提供一種便于固定的戶外遮陽傘，其具有便于固定和方便調節高度的特點。

3、(2)技術方案

4、為實現上述目的，本實用新型提供了一種便于固定的戶外遮陽傘，包括空腔底座，所述空腔底座的頂部一側穿設有進水管，所述空腔底座的頂部穿設有腔管，所述腔管內插接有固定桿，所述固定桿的外側固定連接有固定環，所述固定環的底部與腔管的頂部相互搭接，所述固定桿外活動套接有螺紋筒，所述螺紋筒螺紋連接在腔管外側，所述固定桿外套接有套筒，所述固定桿上開設有多個通孔，所述套筒上穿設有固定螺栓，所述固定螺栓的一端穿過通孔螺紋連接有螺帽，所述套筒的頂部固定連接有弧架，所述弧架的底部一側設置有傘體。

5、使用本技術方案的一種便于固定的戶外遮陽傘時，通過腔管、固定環和螺紋筒的設置，方便將固定桿插入腔管后再進行螺紋連接，從而使其安裝固定結構簡單，提高了遮陽傘的安裝便捷性，通過套筒、固定桿、通孔、固定螺栓和螺帽的共同作用，方便根據使用需求，對傘體的高度進行調節固定，提高了遮陽傘的實用性。

6、進一步地，所述空腔底座的兩側均固定連接有兩個固定塊，四個所述固定塊內均螺紋穿設有螺釘。

7、進一步地，所述進水管上螺紋連接有封蓋，所述空腔底座的一側連通有排水管，所述排水管上設置有閥門。

8、進一步地，所述套筒的一側固定連接有加強桿，所述加強桿的一端固定連接在弧架的底部另一側。

9、進一步地，所述套筒的一側活動連接有支桿，所述支桿的一端設置在傘體內。

10、(3)有益效果

11、綜上所述，本實用新型具有以下有益效果：

12、1、通過腔管、固定環和螺紋筒的設置，方便將固定桿插入腔管后再進行螺紋連接，從而使其安裝固定結構簡單，提高了遮陽傘的安裝便捷性，通過套筒、固定桿、通孔、固定螺栓和螺帽的共同作用，方便根據使用需求，對傘體的高度進行調節固定，提高了遮陽傘的實用性；

13、2、通過空腔底座和進水管的設置，方便向其內部倒入水進行配重，提升了遮陽傘的穩定性，通過設置排水管和閥門，便于在拆除遮陽傘時，排出空腔底座內的水，通過設置加強桿和支桿，提高了傘體的穩定性。

技術特征：

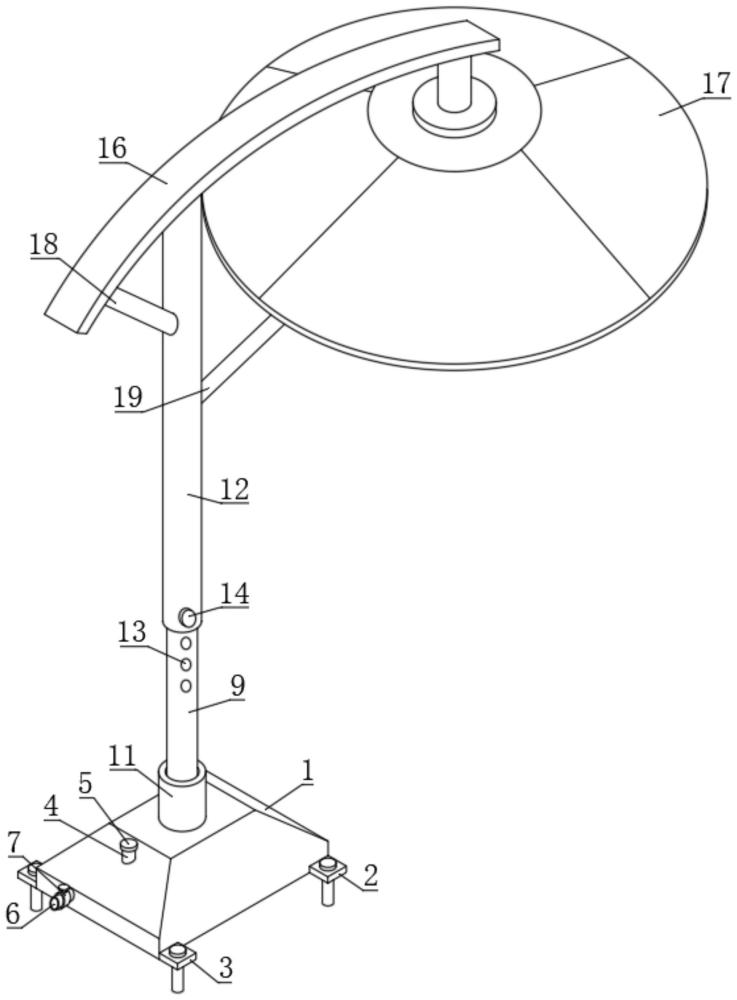

1.一種便于固定的戶外遮陽傘，包括空腔底座(1)，其特征在于：所述空腔底座(1)的頂部一側穿設有進水管(4)，所述空腔底座(1)的頂部穿設有腔管(8)，所述腔管(8)內插接有固定桿(9)，所述固定桿(9)的外側固定連接有固定環(10)，所述固定環(10)的底部與腔管(8)的頂部相互搭接，所述固定桿(9)外活動套接有螺紋筒(11)，所述螺紋筒(11)螺紋連接在腔管(8)外側，所述固定桿(9)外套接有套筒(12)，所述固定桿(9)上開設有多個通孔(13)，所述套筒(12)上穿設有固定螺栓(14)，所述固定螺栓(14)的一端穿過通孔(13)螺紋連接有螺帽(15)，所述套筒(12)的頂部固定連接有弧架(16)，所述弧架(16)的底部一側設置有傘體(17)。

2.根據權利要求1所述的一種便于固定的戶外遮陽傘，其特征在于：所述空腔底座(1)的兩側均固定連接有兩個固定塊(2)，四個所述固定塊(2)內均螺紋穿設有螺釘(3)。

3.根據權利要求1所述的一種便于固定的戶外遮陽傘，其特征在于：所述進水管(4)上螺紋連接有封蓋(5)，所述空腔底座(1)的一側連通有排水管(6)，所述排水管(6)上設置有閥門(7)。

4.根據權利要求1所述的一種便于固定的戶外遮陽傘，其特征在于：所述套筒(12)的一側固定連接有加強桿(18)，所述加強桿(18)的一端固定連接在弧架(16)的底部另一側。

5.根據權利要求1所述的一種便于固定的戶外遮陽傘，其特征在于：所述套筒(12)的一側活動連接有支桿(19)，所述支桿(19)的一端設置在傘體(17)內。

技術總結
本技術公開了一種便于固定的戶外遮陽傘，屬于遮陽傘技術領域，其中，包括空腔底座，所述空腔底座的頂部一側穿設有進水管，所述空腔底座的頂部穿設有腔管，所述腔管內插接有固定桿，所述固定桿的外側固定連接有固定環，所述固定環的底部與腔管的頂部相互搭接，所述固定桿外活動套接有螺紋筒，所述螺紋筒螺紋連接在腔管外側，所述固定桿外套接有套筒。通過腔管、固定環和螺紋筒的設置，方便將固定桿插入腔管后再進行螺紋連接，從而使其安裝固定結構簡單，提高了遮陽傘的安裝便捷性，通過套筒、固定桿、通孔、固定螺栓和螺帽的共同作用，方便根據使用需求，對傘體的高度進行調節固定，提高了遮陽傘的實用性。

技術研發人員：姜偉濤,劉熱,任小花,付明剛
受保護的技術使用者：河南趣野戶外用品有限公司
技術研發日：20240402
技術公布日：2025/4/24
