本技術涉及一種金屬拉鏈。更詳細而言，本技術涉及具有金屬制鏈牙列的拉鏈鏈條和拉鏈。

背景技術：

1、在拉鏈中存在鏈牙列采用金屬形成的情況，這樣的拉鏈通常被統稱為“金屬拉鏈”。金屬拉鏈通常經由被稱為拉鏈鏈條的中間制品來制造，該拉鏈鏈條是使被安裝于一對長條狀拉鏈帶的各拉鏈帶的彼此相向的側緣的金屬制鏈牙列嚙合而形成的。將該拉鏈鏈條以規定的長度切斷，在相向的一對鏈牙列之間配置拉頭并安裝上止件、下止件等各種部件，由此金屬拉鏈制作完成。

2、作為金屬制鏈牙，已知有包括一對腿部、以及將該一對腿部連結并且具有用于彼此嚙合的凸狀部位和凹狀部位的頭部的鏈牙(專利文獻1)。

3、拉鏈的開閉是通過使拉頭沿著鏈牙列滑動從而使相向的一對鏈牙列嚙合或分離來進行的。在拉頭滑動時，因與相向的一對鏈牙列摩擦而產生一定的滑動阻力。為了順暢地進行拉鏈的開閉，需要減少滑動阻力。

4、另外，在金屬拉鏈中，金屬制鏈牙通過如下方式被安裝于拉鏈帶的側緣：將一對腿部壓緊固定于沿著長度方向形成的芯部(肋部)。因此，需要較高的鏈牙滑動強度，以使得被安裝于拉鏈帶的金屬制鏈牙不容易發生位置偏移或脫落。

5、例如，在專利文獻2中記載如下：在拉鏈帶的側緣，將芯繩覆蓋并固定于中空的編織構造內。另外記載有：使芯繩較細來提高芯繩的柔軟性，從而使得鏈牙之間的間隙內的拉鏈帶的柔軟性增加，因此降低拉頭的滑動阻力。進而還記載有：在中空的編織構造中，由于經線使用較柔軟的短纖紗(spun?yarn)，緯線使用較硬的長絲紗(filament?yarn)，所以芯繩周圍的體積增加，能夠確保金屬制鏈牙的滑動強度。

6、現有技術文獻

7、專利文獻

8、專利文獻1：日本實用新型登記第3198065號公報

9、專利文獻2：美國專利第11253032號說明書

技術實現思路

1、如專利文獻2中提案的那樣，如果芯繩較細，則安裝有鏈牙列的拉鏈帶的側緣的柔軟性提高，因此有助于降低拉頭的滑動阻力。另外，如專利文獻2中提案的那樣，使芯繩由使用短纖紗和長絲紗的中空的編織構造覆蓋并固定，由此芯繩附近的體積增大，有助于提高鏈牙的滑動強度。

2、但是，對于能夠降低拉頭的滑動阻力并且能夠提高金屬制鏈牙的滑動強度的金屬制鏈牙與拉鏈帶的側緣的具體關系，專利文獻2中并沒有充分闡明。

3、鑒于上述情況，本實用新型的一個目的在于提供一種拉鏈鏈條，能夠有助于降低拉頭的滑動阻力并且實現金屬制鏈牙的實用的滑動強度。另外，本實用新型的另一個目的在于提供一種拉鏈，其包括如上述那樣的拉鏈鏈條。

4、本發明人為了解決上述問題而進行了深入的研究，發現夾設在金屬制鏈牙的一對腿部之間的內部空間的面積、插入到該內部空間內的芯部的剖面面積和芯部的柔軟性滿足規定的關系對于解決問題是有效的，從而完成以下例示的實用新型。

5、(方式1)

6、一種拉鏈鏈條，其中一對牙鏈帶的彼此相向的一對金屬制鏈牙3的列為嚙合狀態，所述拉鏈鏈條中，

7、各牙鏈帶包括：拉鏈帶1；以及金屬制鏈牙3的列，其在所述拉鏈帶1的長度方向上以隔開規定間隔的方式被安裝于沿著所述拉鏈帶1的內側緣形成的芯部12，

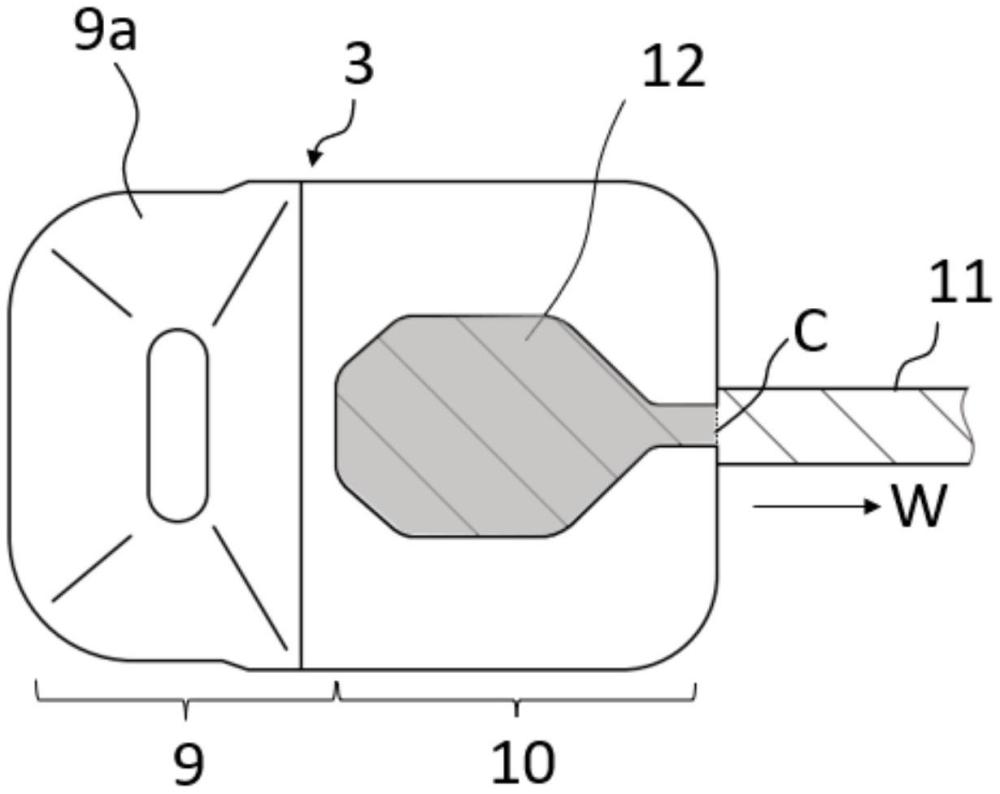

8、所述金屬制鏈牙3包括：一對腿部10；以及頭部9，其連結該一對腿部10并且包括用于彼此嚙合的凸狀部位9a和凹狀部位9b，

9、將在從與拉鏈帶1的長度方向平行的方向觀察所述金屬制鏈牙時夾設在一對腿部之間的內部空間的面積(mm2)設為sa，

10、將在未安裝有所述金屬制鏈牙的拉鏈帶的部位，在使用圖7所示的測量夾具40以49n的力對所述芯部12進行壓縮的狀態下從與拉鏈帶的長度方向平行的方向觀察時的芯部的剖面面積(mm2)設為pv，

11、將使用圖8所示的測量裝置80沿著所述拉鏈帶的寬度方向按壓所述金屬制鏈牙3的列時的彈簧常數(n/mm)設為ps時，滿足0.7≤pv/sa≤0.92，并且滿足ps/pv≤0.24。

12、(方式2)

13、在方式1記載的拉鏈鏈條中，滿足0.83≤pv/sa≤0.89，并且滿足ps/pv≤0.14。

14、(方式3)

15、在方式1或方式2記載的拉鏈鏈條中，所述芯部12采用包括兩根以上的芯線21a和圍繞芯線21a編織而成的皮線21b的芯繩21形成，所述芯線21a采用粗細不同的至少兩種芯線21a形成。

16、(方式4)

17、在方式3記載的拉鏈鏈條中，所述芯線21a采用粗線和細線形成，粗線的根數比細線的根數多。

18、(方式5)

19、在方式4記載的拉鏈鏈條中，所述粗線的粗細為330t～500t，所述細線的粗細為167t～330t。

20、(方式6)

21、在方式3至5中任一項記載的拉鏈鏈條中，所述皮線21b是粗細與芯線21a的粗細同等的線或者比芯線21a細的線。

22、(方式7)

23、在方式1至6中任一項記載的拉鏈鏈條中，所述芯部12具有以珠織構造被一體地織入織布制成的所述拉鏈帶1的內側緣的兩根芯繩21。

24、(方式8)

25、一種拉鏈，其包括：方式1至7中任一項記載的拉鏈鏈條；以及拉頭，其穿插在該拉鏈鏈條的所述金屬制鏈牙3的列之間。

26、實用新型效果

27、本實用新型的一實施方式涉及拉鏈鏈條，能夠使被安裝于拉鏈帶的金屬制鏈牙具有實用的滑動強度，并且使拉頭以較低的滑動阻力滑動。因此，具有該拉鏈鏈條的拉鏈能夠由使用者以較輕的力進行開閉，從而提高金屬拉鏈的易用性。

技術特征：

1.一種拉鏈鏈條，其中一對牙鏈帶的彼此相向的一對金屬制鏈牙(3)的列為嚙合狀態，所述拉鏈鏈條的特征在于：

2.根據權利要求1所述的拉鏈鏈條，其特征在于：

3.根據權利要求1所述的拉鏈鏈條，其特征在于：

4.根據權利要求3所述的拉鏈鏈條，其特征在于：

5.根據權利要求4所述的拉鏈鏈條，其特征在于：

6.根據權利要求3所述的拉鏈鏈條，其特征在于：

7.根據權利要求1所述的拉鏈鏈條，其特征在于：

8.根據權利要求1所述的拉鏈鏈條，其特征在于：

9.根據權利要求1所述的拉鏈鏈條，其特征在于：

10.一種拉鏈，其特征在于，包括：

技術總結
本技術提供一種拉鏈鏈條和拉鏈，其有助于降低拉頭的滑動阻力并且實現金屬制鏈牙的實用的滑動強度。在一對牙鏈帶的彼此相向的一對金屬制鏈牙(3)的列為嚙合狀態的拉鏈鏈條中，各牙鏈帶包括：拉鏈帶(1)；以及金屬制鏈牙(3)的列，其在所述拉鏈帶(1)的長度方向上以隔開規定間隔的方式安裝于沿著所述拉鏈帶(1)的內側緣形成的芯部(12)，所述金屬制鏈牙(3)包括：一對腿部(10)；以及頭部(9)，其連結該一對腿部(10)并且包括用于彼此嚙合的凸狀部位(9a)和凹狀部位(9b)，滿足0.7≤PV/SA≤0.92，并且滿足PS/PV≤0.24。

技術研發人員：土田茂,久米井隆成,地田勝博,高橋成人
受保護的技術使用者：YKK株式會社
技術研發日：20240627
技術公布日：2025/4/28
