本技術涉及騎行行李箱，尤其涉及一種伸縮電動行李箱。

背景技術：

1、隨著科學技術的進步，行李箱的功能配置也越來越高，以滿足人們的出行需求。其中，電動行李箱是在傳統行李箱的基礎上加以改進，使之可騎行，以減輕行李箱的攜帶負擔，電動行李箱不僅具備普通行李箱的儲物功能，還具備騎行功能，通過電力驅動以節省用戶體力，給人們出行帶來一種新的使用體驗。

2、但是，發明人在本申請的研究過程中發現，現有的電動行李箱通常僅僅只是在箱體底部的兩側分別安裝前輪和后輪，由輪轂電機驅動前輪轉動、后輪跟從轉動的設計方式實現行李箱電動自動行駛在路上，這種設計方式由于行李箱的底部空間限制，導致前輪和后輪之間的間距較為接近，而現有的電動行李箱大多數都無法調節前輪和后輪之間的間距，使得用戶坐在箱體上其身體四肢無法伸展開，且用戶身高體型越高大騎行越不便，較大地影響了電動行李箱在騎行時的操控性，尤其在轉彎時較為笨重，容易出現側翻的情況，大大影響了用戶的騎行體驗和騎行樂趣。

技術實現思路

1、本實用新型的目的在于提供一種伸縮電動行李箱，旨在至少解決現有技術中存在的技術問題之一。

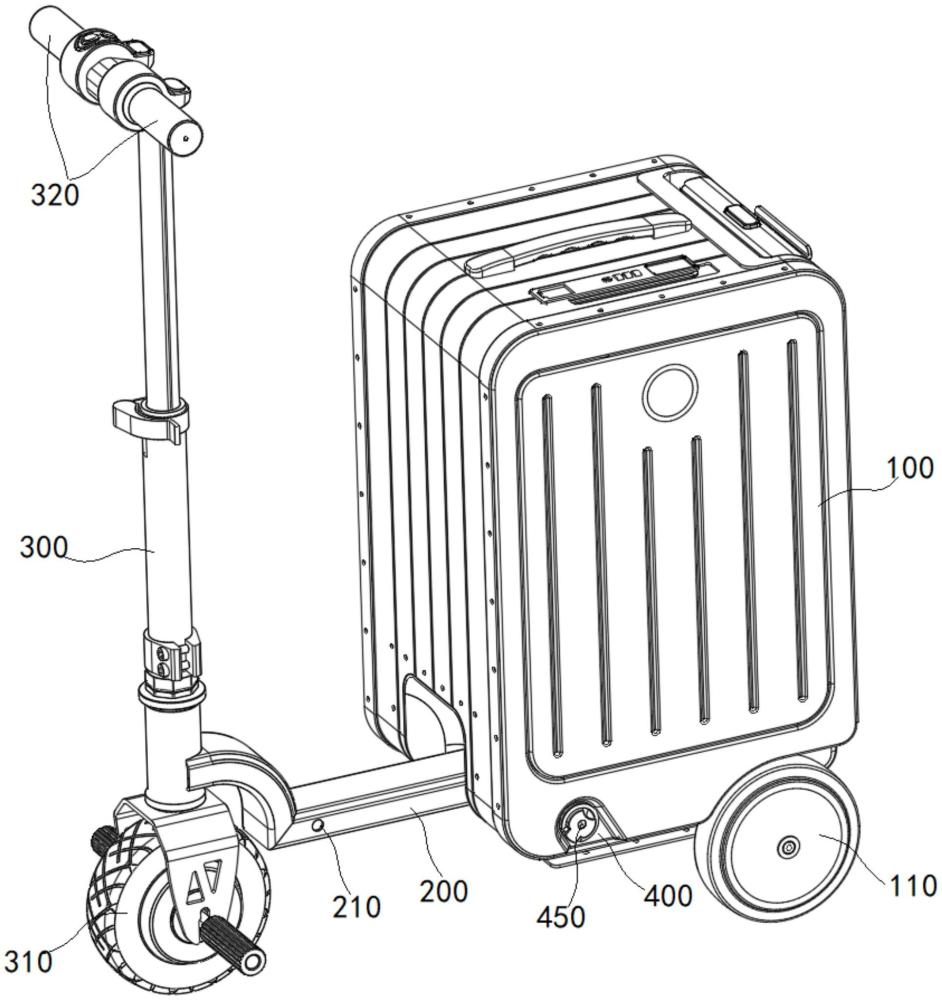

2、為了實現上述目的，本實用新型的技術方案提供一種伸縮電動行李箱，包括：

3、箱體，所述箱體的底部設置有導向槽，且所述箱體的底部設置有后輪；

4、伸縮梁，所述伸縮梁可滑動地安裝于所述導向槽內，以使所述伸縮梁沿所述導向槽滑動而凸伸出所述箱體外，且所述伸縮梁沿其滑動方向間隔設置有多個定位孔；

5、轉向桿，所述轉向桿安裝在所述伸縮梁的前端，且所述轉向桿的底端設置有前輪，所述轉向桿的頂端設置有把手；以及

6、銷桿組件，所述銷桿組件設置于所述箱體內，且所述銷桿組件包括定位銷和彈簧，以通過所述定位銷可伸縮地插設于所述定位孔內從而實現所述伸縮梁的伸縮定位，所述彈簧用于施加給所述定位銷沿靠近所述定位孔的方向的作用力。

7、進一步地，所述定位銷遠離所述定位孔的一端自所述箱體的一側穿出呈外露設置從而形成操作端，以通過所述操作端手動往外拉動所述定位銷從所述定位孔內拉出。

8、進一步地，所述操作端包括拉環，所述拉環可轉動地設置于所述定位銷遠離所述定位孔的一端。

9、進一步地，所述銷桿組件包括筒本體，所述筒本體設置于所述箱體內，所述定位銷可伸縮地設置于所述筒本體內，所述彈簧套設于所述定位銷上，以使所述定位銷的一端從所述筒本體的一端穿出并插設于所述定位孔內。

10、進一步地，所述定位銷的表面突出延伸形成有凸緣，所述筒本體的內壁突出延伸形成有凸環，所述彈簧的一端與所述凸緣相抵，所述彈簧的另一端與所述凸環相抵。

11、進一步地，所述筒本體的兩端均呈開口設置，且以通過所述凸緣與所述筒本體的一端的開口內端壁相抵從而對所述定位銷進行軸向定位。

12、進一步地，所述筒本體包括第一筒體和第二筒體，所述第一筒體與所述第二筒體可拆卸地接合。

13、進一步地，所述伸縮梁的一側設置有限位桿，所述導向槽的一側設置有限位槽，所述限位槽沿所述伸縮梁的滑動方向延伸設置，所述限位桿可滑動地設置于所述限位槽內。

14、進一步地，所述箱體的底部設置有安裝座，所述安裝座的相對兩側均設置有外延邊，以通過所述外延邊將所述安裝座安裝在所述箱體的底部，所述導向槽設置于所述安裝座上。

15、進一步地，所述導向槽的一側壁開設有通孔，以通過所述定位銷穿過所述通孔并插設于所述定位孔內從而實現所述伸縮梁的伸縮定位。

16、從上述技術方案可以看出，本實用新型的伸縮電動行李箱，以使伸縮梁沿導向槽滑動而凸伸出箱體外，從而將轉向桿和前輪拉伸出來以增大坐騎空間，用戶可坐在箱體的頂部進行騎行，使得前輪及把手相對于箱體之間的距離增大，便于用戶在騎行時身體四肢伸展，以實現用戶獲得較為舒適的騎行姿勢，有利于用戶在騎行時操控轉向，從而提升用戶的騎行體驗和騎行樂趣，在不需要騎行時，再通過伸縮梁沿導向槽反向滑動從而將前輪及把手縮回至靠近箱體，以減少整個行李箱占用的空間，便于收納和攜帶，并且通過銷桿組件的定位銷可伸縮地插設于定位孔內從而實現伸縮梁的伸縮定位，彈簧用于施加給定位銷沿靠近定位孔的方向的作用力，以通過彈簧的彈力防止定位銷從定位孔內意外脫離，進而提升結構的安全性和可靠性。

17、為使本實用新型技術構思和其他目的、優點、特征及作用能更清楚易懂，將在下文具體實施方式中特舉較佳實施例，并配合附圖，作出詳細地展開說明。

技術特征：

1.一種伸縮電動行李箱，其特征在于，包括：

2.根據權利要求1所述的伸縮電動行李箱，其特征在于，所述定位銷遠離所述定位孔的一端自所述箱體的一側穿出呈外露設置從而形成操作端，以通過所述操作端手動往外拉動所述定位銷從所述定位孔內拉出。

3.根據權利要求2所述的伸縮電動行李箱，其特征在于，所述操作端包括拉環，所述拉環可轉動地設置于所述定位銷遠離所述定位孔的一端。

4.根據權利要求1至3任一項所述的伸縮電動行李箱，其特征在于，所述銷桿組件包括筒本體，所述筒本體設置于所述箱體內，所述定位銷可伸縮地設置于所述筒本體內，所述彈簧套設于所述定位銷上，以使所述定位銷的一端從所述筒本體的一端穿出并插設于所述定位孔內。

5.根據權利要求4所述的伸縮電動行李箱，其特征在于，所述定位銷的表面突出延伸形成有凸緣，所述筒本體的內壁突出延伸形成有凸環，所述彈簧的一端與所述凸緣相抵，所述彈簧的另一端與所述凸環相抵。

6.根據權利要求5所述的伸縮電動行李箱，其特征在于，所述筒本體的兩端均呈開口設置，且以通過所述凸緣與所述筒本體的一端的開口內端壁相抵從而對所述定位銷進行軸向定位。

7.根據權利要求5所述的伸縮電動行李箱，其特征在于，所述筒本體包括第一筒體和第二筒體，所述第一筒體與所述第二筒體可拆卸地接合。

8.根據權利要求1至3任一項所述的伸縮電動行李箱，其特征在于，所述伸縮梁的一側設置有限位桿，所述導向槽的一側設置有限位槽，所述限位槽沿所述伸縮梁的滑動方向延伸設置，所述限位桿可滑動地設置于所述限位槽內。

9.根據權利要求8所述的伸縮電動行李箱，其特征在于，所述箱體的底部設置有安裝座，所述安裝座的相對兩側均設置有外延邊，以通過所述外延邊將所述安裝座安裝在所述箱體的底部，所述導向槽設置于所述安裝座上。

10.根據權利要求9所述的伸縮電動行李箱，其特征在于，所述導向槽的一側壁開設有通孔，以通過所述定位銷穿過所述通孔并插設于所述定位孔內從而實現所述伸縮梁的伸縮定位。

技術總結
本技術公開一種伸縮電動行李箱，包括箱體、伸縮梁、轉向桿和銷桿組件，箱體的底部設置有導向槽，伸縮梁可滑動地安裝于導向槽內，以使伸縮梁沿導向槽滑動而凸伸出箱體外，且伸縮梁沿其滑動方向間隔設置有多個定位孔，轉向桿安裝在伸縮梁的前端，且轉向桿的底端設置有前輪，銷桿組件包括定位銷和彈簧，以通過定位銷可伸縮地插設于定位孔內從而實現伸縮梁的伸縮定位，彈簧用于施加給定位銷沿靠近定位孔的方向的作用力，當用戶需要騎行時，以使伸縮梁相對于導向槽滑動而凸伸出箱體外，從而將轉向桿及前輪拉伸出來以增大坐騎空間，以使用戶獲得較為舒適的騎行姿勢，有利于用戶在騎行時操控轉向，從而提升用戶的騎行體驗和騎行樂趣。

技術研發人員：陳巍
受保護的技術使用者：金華市富行科技有限公司
技術研發日：20240812
技術公布日：2025/4/24
