一種緩沖減震防刺馬甲及其制備方法，屬于紡織材料。

背景技術：

1、目前對于防刺服的開發設計主要集中在如何提高防刺效果的基礎上優化防刺材料，例如塊狀的樹脂片材能夠高效地抵御刀尖刺入，有助于耗散刀具的刺入沖擊能量，將硬質樹脂片材黏合在柔性織物表面，可以使材料在保持良好的柔性和透氣性的同時具備優異的防刺性能；同時可以通過優化防刺材料結構，以進一步實現緩沖減震的功效，通過采用拉脹折疊結構，同防刺樹脂片相結合，能夠使得防刺材料在遭受刀具穿刺時，通過其獨特的變形機制分散沖擊力，增加刀具穿透的難度，從而有效阻止或減緩穿刺過程，顯著提升防刺馬甲的防護效能；為了讓折疊防刺織物實現自主的展開與折疊，結合驅動簡單、交互安全的充氣展開結構，利用多尺度結構的編織紗線包纏充氣細管，可有效構建高效、可靠的氣動展開驅動器系統，進一步保障了折疊防刺織物的緩沖、減震防護功能。

2、綜上所述，針對目前對于防刺馬甲在保證防刺性的基礎上，對人體緩沖減震和多重保護上的局限性，且在智能紡織品背景下防刺馬甲智能化發展，需要開發一種將防刺材料同紡織基氣動展開驅動器相結合，實現集防刺、緩沖減震多功能為一體的充氣式緩沖減震防刺馬甲。

技術實現思路

1、本發明所要解決的技術問題是：提供一種緩沖減震防刺馬甲及其制備方法，以解決傳統防刺馬甲在對人體緩沖保護及重復使用性方面的不足。

2、為了解決上述問題，本發明提供了一種緩沖減震防刺馬甲，包括前片和后片，所述前片、后片的面料依次包括外面料層、緩沖防刺層和內面料層；外面料層和內面料層的下側通過拉鏈連接；所述緩沖防刺層包括具有半拉脹或全拉脹效應的折疊結構的織物，該織物上設有防刺樹脂片，緩沖防刺層的邊緣與內面料層通過縫紉線縫合。

3、優選地，所述具有半拉脹或全拉脹效應的折疊結構的織物包括三浦菱形折疊織物、鑲嵌折疊織物、管狀折疊織物、蜂巢折疊織物、方形扭轉折疊織物中的至少一種。

4、優選地，所述防刺樹脂片包括純樹脂片、無機顆粒-復合樹脂片中的至少一種，其平面形狀為箭頭形、平行四邊形、長方形、正方形、正六邊形、五邊形、三角形和等腰梯形中的至少一種；其側邊為斜面，且相鄰兩塊樹脂片之間的斜面相對應；防刺樹脂片的厚度為1.5-3mm；所述防刺樹脂片通過熱熔膠與織物粘合。

5、更優選地，所述的純樹脂片包括聚酰亞胺、聚丙烯、聚碳酸酯、高分子量聚乙烯、聚酰胺、環氧樹脂e51、聚醚醚酮、聚苯硫醚、聚醚酰亞胺、共聚甲醛中的至少一種；所述的無機顆粒-復合樹脂片由無機顆粒和樹脂通過200-300℃固化成型；其中，無機顆粒包括天然金剛石、人造金剛石、立方氮化硼、碳化硅、碳化硼、六方氮化硼、氮化鈦中的至少一種，粒徑為500-2000nm。

6、優選地，所述緩沖防刺層的邊緣2-5mm處與內面料層通過縫紉線縫合。

7、優選地，所述后片的肩部、腰部分別設有護肩片、護腰片，且肩部和腰部的內側縫合有魔術貼，前片上肩部、腰部對應位置的外側縫合有與之相配合的魔術貼；前片兩側肩部的外表面設有魔術貼，后片兩側肩部對應位置的內表面縫合有與之相配合的魔術貼。

8、更優選地，所述魔術貼通過縫紉線縫合在前片的肩部、腰部和后片的肩部、腰部；前片、后片肩部的魔術貼的尺寸大于5×5cm，腰部的魔術貼的尺寸為直徑大于10×10cm，前片的魔術貼尺寸邊緣超出后片上對應位置的魔術貼的邊緣1-2cm。

9、優選地，所述外面料層為由滌綸纖維、尼龍纖維、芳綸纖維、碳纖維、超高分子量聚乙烯纖維、玻璃纖維、玄武巖纖維、金屬纖維中的至少一種通過機織或針織的方式織造而成；內面料層為由棉、滌綸、錦綸、絲、莫代爾、毛、黏膠、醋酯長絲面料中的至少一種通過機織或針織的方式織造而成。

10、本發明還提供了上述緩沖減震防刺馬甲的制備方法，包括以下步驟：

11、步驟1)：對馬甲進行打版、選擇面料裁剪出前、后片；

12、步驟2)：將防刺樹脂片放置在模具中，在防刺樹脂片表面涂覆熱熔膠，將織物扯平后，利用模具的凸槽與織物折疊結構的折痕相貼合，將防刺樹脂片貼合在織物表面；將防刺樹脂片按壓至折疊狀態，排列整齊且無空隙，將織物背面用熱熔膠粘合均勻至在織物表面；將紗線基充氣細管在織物的折痕處間隔布置進行縫合，充氣細管在織物下端留有充氣口；

13、步驟3)將緩沖防刺層夾在外面料層和內面料層中間，將右側和上側將三層面料進行縫合并鎖邊，將緩沖防刺層與內面料層左側和下側進行單獨縫合鎖邊，并縫合一半拉鏈，在外面料層左側和下側縫合另一半相對應的拉鏈；以相同的方法制備前片、后片；

14、步驟4)：將步驟3)縫合制備得到的前片、后片的腰部和肩部縫合相對應的魔術貼，并在內側縫合松緊帶，以對馬甲的前、后片進行一體連接。

15、優選地，所述步驟2)中，紗線基充氣細管內充氣細管的直徑為5-10mm；在充氣細管外層編織紗線層，紗線層的材質為滌綸、聚酰胺、聚丙烯、尼龍中的一種或多種；紗線層的編織結構包括二維單軸編織、二維雙軸編織、三維編織中的至少一種。

16、優選地，所述步驟2)中，模具包括內凹模和外壓模，內凹模用于排列樹脂片，外壓模用于將樹脂片和折疊織物進行貼合。

17、更優選地，所述內凹模尺寸為大于300×300mm，外壓模尺寸大于200×200mm。

18、本發明可與其它服裝進行外搭或貼身穿著，重量為1.2-2.4kg；可用于各種需要防護的場合，例如警察、安保人員、軍人等高風險職業，戶外探險、騎行、徒步等運動防護以及日常穿著防護等。

19、本發明在保持馬甲具有防刺功能的基礎上，利用折疊織物的拉脹結構及紗線基充氣細管提高馬甲的緩沖減震性，并在馬甲左側和下側裝有拉鏈，以清晰自行檢測馬甲穿著使用后緩沖防刺層內防刺樹脂片的損壞情況，并進行防刺樹脂片小單元的更換。

20、與現有技術相比，本發明的有益效果在于：

21、(1)本發明所述的緩沖減震防刺馬甲，利用高強度的外面料層、緩沖防刺的中間層和舒適柔軟的內面料層進行三層式部分縫合，在馬甲左側和下側縫合拉鏈，可便于觀察使用后馬甲防刺樹脂片小單元的損壞情況；本發明通過特定的樹脂片貼合模具，實現了樹脂片和折疊織物的精確貼合，可有效增強馬甲的緩沖減震效果，使得馬甲在受到?jīng)_擊時能夠更好地吸收和分散能量；所設計及制備的緩沖減震馬甲不僅具備優異的防刺性能，還能保證穿著的舒適性和透氣性，對穿著者進行防護的同時確保了穿著的合身度及舒適度。

22、(2)本發明的防刺馬甲具有輕質高效的特點，馬甲制備過程簡單，重量控制在1.2—2.4kg之間，方便穿著者長時間穿著或攜帶，適用于各種需要防護的場合，既滿足了高風險職業的需求，也適用于日常穿著防護，具有廣泛的應用前景。

技術特征：

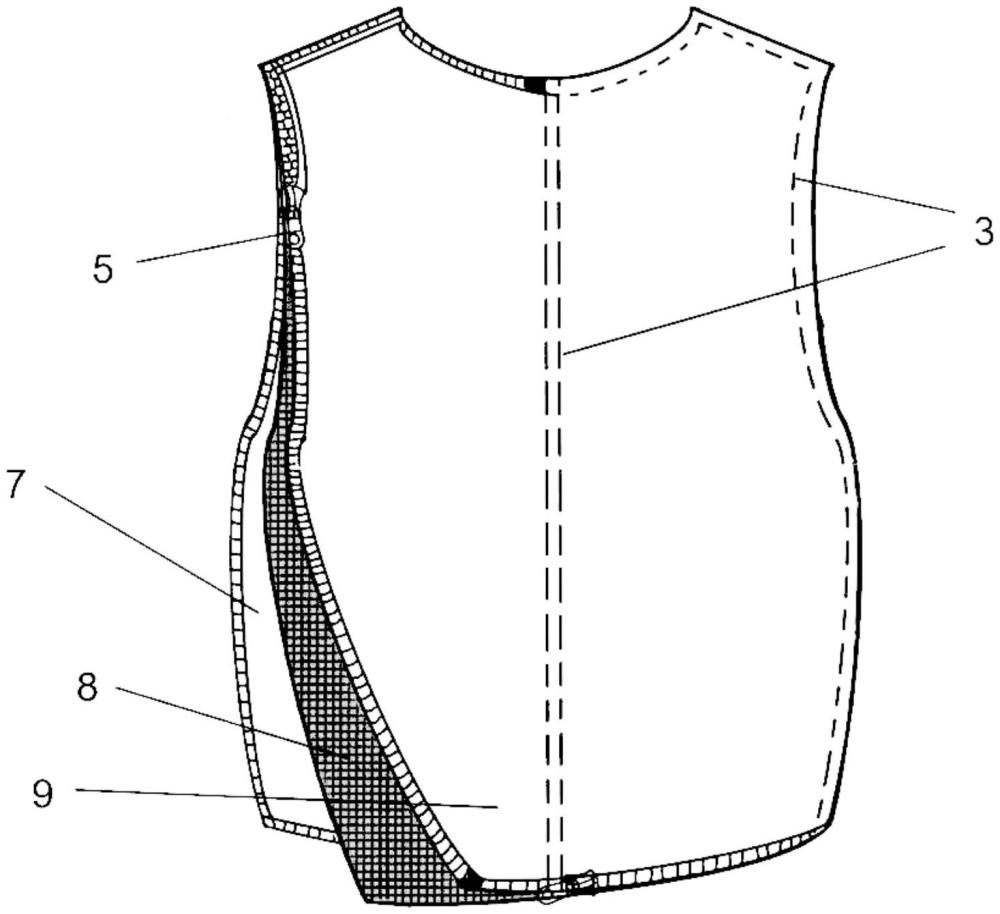

1.一種緩沖減震防刺馬甲，包括前片(1)和后片(2)，其特征在于，所述前片(1)、后片(2)的面料依次包括外面料層(7)、緩沖防刺層(8)和內面料層(9)；外面料層(7)和內面料層(9)的下側通過拉鏈(5)連接；所述緩沖防刺層(8)包括具有半拉脹或全拉脹效應的折疊結構的織物，該織物上設有防刺樹脂片(64)，緩沖防刺層(8)的邊緣與內面料層(9)通過縫紉線(3)縫合。

2.如權利要求1所述的緩沖減震防刺馬甲，其特征在于，所述具有半拉脹或全拉脹效應的折疊結構的織物包括三浦菱形折疊織物、鑲嵌折疊織物、管狀折疊織物、蜂巢折疊織物、方形扭轉折疊織物中的至少一種。

3.如權利要求1所述的緩沖減震防刺馬甲，其特征在于，所述防刺樹脂片(64)包括純樹脂片、無機顆粒-復合樹脂片中的至少一種，其平面形狀為箭頭形、平行四邊形、長方形、正方形、正六邊形、五邊形、三角形和等腰梯形中的至少一種；其側邊為斜面，且相鄰兩塊樹脂片之間的斜面相對應；防刺樹脂片的厚度為1.5-3mm；所述防刺樹脂片(64)通過熱熔膠與織物粘合。

4.如權利要求3所述的緩沖減震防刺馬甲，其特征在于，所述的純樹脂片包括聚酰亞胺、聚丙烯、聚碳酸酯、高分子量聚乙烯、聚酰胺、環氧樹脂e51、聚醚醚酮、聚苯硫醚、聚醚酰亞胺、共聚甲醛中的至少一種；所述的無機顆粒-復合樹脂片由無機顆粒和樹脂通過200-300℃固化成型；其中，無機顆粒包括天然金剛石、人造金剛石、立方氮化硼、碳化硅、碳化硼、六方氮化硼、氮化鈦中的至少一種，粒徑為500-2000nm。

5.如權利要求1所述的緩沖減震防刺馬甲，其特征在于，所述緩沖防刺層(8)的邊緣2-5mm處與內面料層(9)通過縫紉線(3)縫合。

6.如權利要求1所述的緩沖減震防刺馬甲，其特征在于，所述后片(2)的肩部、腰部分別設有護肩片、護腰片，且肩部和腰部的內側縫合有魔術貼，前片(1)上肩部、腰部對應位置的外側縫合有與之相配合的魔術貼；前片(1)兩側肩部的外表面設有魔術貼，后片(2)兩側肩部對應位置的內表面縫合有與之相配合的魔術貼。

7.如權利要求6所述的緩沖減震防刺馬甲，其特征在于，所述魔術貼通過縫紉線(3)縫合在前片(1)的肩部、腰部和后片(2)的肩部、腰部；前片(1)、后片(2)肩部的魔術貼的尺寸大于5×5cm，腰部的魔術貼的尺寸為直徑大于10×10cm，前片(1)的魔術貼尺寸邊緣超出后片(2)上對應位置的魔術貼的邊緣1-2cm。

8.如權利要求1所述的緩沖減震防刺馬甲，其特征在于，所述外面料層(7)為由滌綸纖維、尼龍纖維、芳綸纖維、碳纖維、超高分子量聚乙烯纖維、玻璃纖維、玄武巖纖維、金屬纖維中的至少一種通過機織或針織的方式織造而成；內面料層為由棉、滌綸、錦綸、絲、莫代爾、毛、黏膠、醋酯長絲面料中的至少一種通過機織或針織的方式織造而成。

9.權利要求1-8任一項所述的緩沖減震防刺馬甲的制備方法，其特征在于，包括以下步驟：

10.如權利要求9所述的緩沖減震防刺馬甲的制備方法，其特征在于，所述步驟2)中，紗線基充氣細管內充氣細管的直徑為5-10mm；在充氣細管外層編織紗線層，紗線層的材質為滌綸、聚酰胺、聚丙烯、尼龍中的一種或多種；紗線層的編織結構包括二維單軸編織、二維雙軸編織、三維編織中的至少一種。

技術總結
本發明公開了一種緩沖減震防刺馬甲及其制備方法。所述馬甲包括前片和后片，所述前片、后片的面料依次包括外面料層、緩沖防刺層和內面料層；外面料層和內面料層的下側通過拉鏈連接；所述緩沖防刺層包括具有半拉脹或全拉脹效應的折疊結構的織物，該織物上設有防刺樹脂片，緩沖防刺層的邊緣與內面料層通過縫紉線縫合。本發明在保持馬甲具有防刺功能的基礎上，利用折疊織物的拉脹結構及紗線基充氣細管提高馬甲的緩沖減震性，并在馬甲左側和下側裝有拉鏈，以清晰自行檢測馬甲穿著使用后緩沖防刺層內防刺樹脂片的損壞情況，并進行防刺樹脂片小單元的更換，實現了對人體的緩沖減震防護及防刺馬甲的智能化驅動式交互發展。

技術研發人員：馮淑娟,杜趙群,陳韋韋,吳寒,顧婧,朱秋雨,劉蕭,潘依諾
受保護的技術使用者：東華大學
技術研發日：
技術公布日：2025/4/24
