本發明涉及服裝生產，尤其涉及一種服裝生產用的樣板裁剪劃線集成設備。

背景技術：

1、服裝樣板，也稱為服裝紙樣或模板，是服裝設計的重要組成部分，通常由紙質樣板和布料組成。目前市面上有一種集成了自動劃線和精準裁剪功能的服裝樣板裁剪劃線集成設備，被廣泛應用于各類服裝設計生產過程中，該設備利用負壓吸附裝置將布料和服裝樣板固定在工作臺上，確保服裝樣板在裁剪過程中始終保持穩定狀態，該設備通過控制刀具沿預定路徑(如直線、弧線、變徑曲線等)移動，進而對服裝樣板進行切割，然而，當?shù)毒卟眉艨拷?fù)壓吸附裝置上吸附孔附近的服裝樣板時，由于這些位置的服裝樣板在吸附孔的作用下會輕微向下凹陷，致使該處服裝樣板與刀具之間的擠壓力減少，導致刀具難以完全將該處服裝樣板和布料切斷，需要后續工作人員手動進行分離，增加了工作人員后續處理的工作量，降低了整體工作效率。

技術實現思路

1、為了克服負壓吸附裝置吸附孔附近的服裝樣板和布料會產生輕微的凹陷，致使刀具難以完全將該處服裝樣板和布料切斷的缺點，本發明提供了一種服裝生產用的樣板裁剪劃線集成設備。

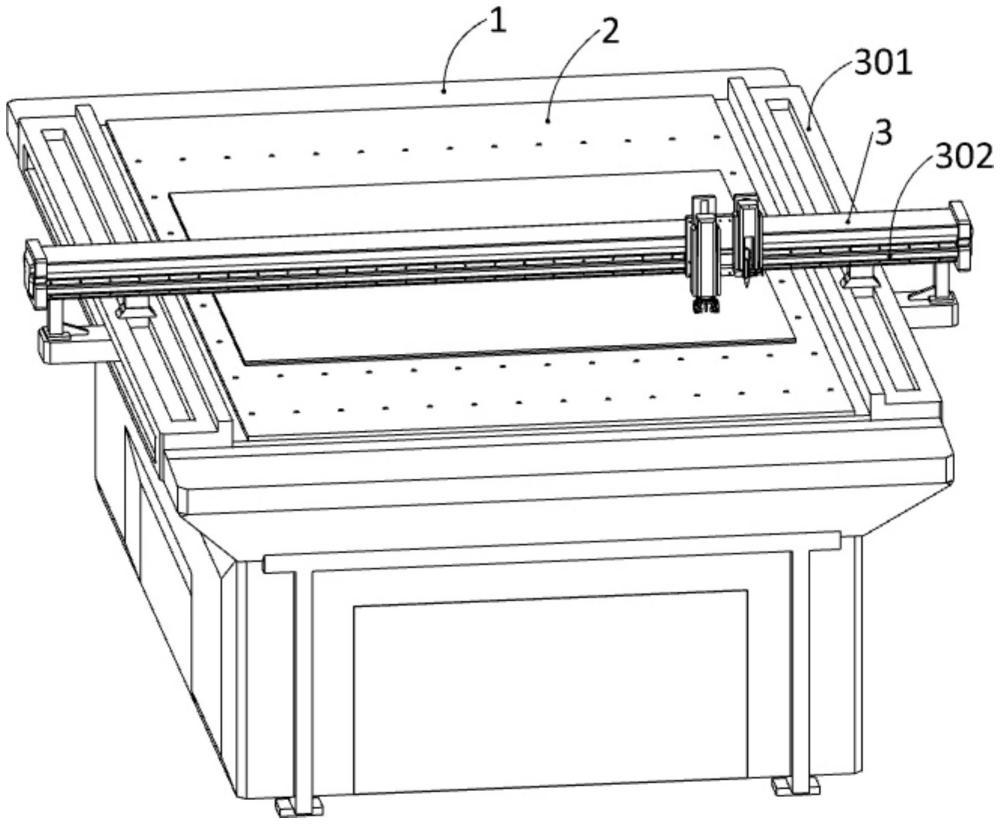

2、本發明的技術實施方案為：一種服裝生產用的樣板裁剪劃線集成設備，包括有：機體，所述機體安裝有負壓吸附模塊和傳動模塊，所述傳動模塊安裝有滑動板，所述滑動板固接有第三電動滑軌；第一安裝架，固接于所述第三電動滑軌的電動滑塊上，所述第一安裝架安裝有電動轉軸，所述電動轉軸固接有安裝塊，所述電動轉軸的安裝塊滑動連接有刀具安裝架，且二者之間安裝有第一彈性件；滑動架，具有對稱分布的兩個，均滑動連接于所述電動轉軸的下側，所述滑動架轉動連接有摩擦輪，所述電動轉軸的軸線與兩個所述摩擦輪的軸線相交；撐開機構，具有兩個，均設置于所述電動轉軸的下側，用于在所述刀具安裝架向下移動時，使兩個所述摩擦輪受到遠離所述刀具安裝架一側的推力；劃線機構，設置于所述滑動板上，用于在服裝樣板上劃線。

3、進一步地，所述摩擦輪的厚度不超過2mm。

4、進一步地，所述撐開機構包括有：固定支架，固接于所述電動轉軸安裝塊的下側，所述固定支架滑動連接有推動件，且二者之間安裝有第二彈性件，所述刀具安裝架與所述推動件擠壓接觸；連接件，固接于所述推動件上，所述連接件穿透相鄰所述固定支架與相鄰所述滑動架，所述連接件與相鄰所述滑動架之間安裝有第三彈性件，所述連接件與所述滑動架擠壓接觸。

5、進一步地，所述推動件設置有限位部，所述限位部用于對所述刀具安裝架進行限位。

6、進一步地，所述劃線機構包括有：第四電動滑軌，固接于所述滑動板上，所述第四電動滑軌的電動滑塊固接有第二安裝架；滑動安裝架，滑動連接于所述第二安裝架的下側，所述滑動安裝架滑動連接有手動夾爪，所述手動夾爪轉動連接有旋緊桿，所述旋緊桿與所述滑動安裝架螺紋連接，所述滑動安裝架和所述手動夾爪用于夾緊筆；補償組件，設置于所述第二安裝架上，用于使筆尖對服裝樣板的壓力處于恒定狀態。

7、進一步地，所述補償組件包括有：氣動伸縮桿，固接于所述第二安裝架上，所述氣動伸縮桿安裝有壓力閥，所述氣動伸縮桿的伸縮端與所述滑動安裝架固接。

8、進一步地，還包括有：輔助支撐機構，具有兩個，分別設置于相鄰所述滑動架上，用于輔助相鄰所述摩擦輪對服裝樣板進行支撐固定，所述輔助支撐機構包括有：第一滑動塊，滑動連接于所述滑動架上，且二者之間安裝有第四彈性件，所述第一滑動塊轉動連接有第一輔助輪；第二滑動塊，滑動連接于所述滑動架上，且二者之間安裝有第五彈性件，所述第二滑動塊轉動連接有第二輔助輪，所述摩擦輪位于相鄰所述第一輔助輪和相鄰所述第二輔助輪之間；驅動組件，設置于相鄰所述滑動架上，用于改變所述第一輔助輪和所述第二輔助輪的位置。

9、進一步地，所述第一輔助輪和相鄰所述第二輔助輪之間的距離大于所述負壓吸附模塊上吸附孔的直徑。

10、進一步地，所述驅動組件包括有：微型電機，固接于相鄰所述滑動架上，所述微型電機的輸出軸固接有卷線軸，所述卷線軸固接有兩個鋼絲繩，一個鋼絲繩穿透相鄰所述滑動架并與相鄰所述第一滑動塊固接，另一個鋼絲繩穿透相鄰所述滑動架并與相鄰所述第二滑動塊固接。

11、進一步地，所述摩擦輪的軸線始終位于相鄰所述第一輔助輪的軸線和相鄰所述第二輔助輪軸線之間；所述滑動架轉動連接有若干個導向輪，所述導向輪用于對相鄰鋼絲繩進行導向。

12、本發明的有益效果最少具有以下幾點：本發明通過兩個摩擦輪跟隨刀具安裝架一同移動，使兩個摩擦輪對服裝樣板進行固定，減少服裝樣板受裁切時發生移動的概率，同時利用刀具安裝架上下滑動，保證其上刀具將布料和服裝樣板完全切斷。

13、本發明在刀具安裝架上刀具經過負壓吸附模塊吸附孔時，通過對兩個摩擦輪對相鄰服裝樣板和布料施加遠離刀具安裝架方向的力，將該處布料和服裝樣板撐開，減少該處服裝樣板和布料受擠壓向下凹陷的程度，使刀具安裝架上刀具更有效的對服裝樣板和布料進行裁切。

14、本發明在刀具安裝架上刀具沿直線進行裁切時，通過第二輔助輪和第一輔助輪對刀具安裝架上刀具附近的服裝樣板進行固定，進一步減少服裝樣板在被刀具安裝架上刀具裁切時發生移動的概率。

技術特征：

1.一種服裝生產用的樣板裁剪劃線集成設備，其特征是，包括有：

2.按照權利要求1所述的一種服裝生產用的樣板裁剪劃線集成設備，其特征是，所述摩擦輪(10)的厚度不超過2mm。

3.按照權利要求1所述的一種服裝生產用的樣板裁剪劃線集成設備，其特征是，所述撐開機構包括有：

4.按照權利要求3所述的一種服裝生產用的樣板裁剪劃線集成設備，其特征是，所述推動件(12)設置有限位部(122)，所述限位部(122)用于對所述刀具安裝架(8)進行限位。

5.按照權利要求1所述的一種服裝生產用的樣板裁剪劃線集成設備，其特征是，所述劃線機構包括有：

6.按照權利要求5所述的一種服裝生產用的樣板裁剪劃線集成設備，其特征是，所述補償組件包括有：

7.按照權利要求3所述的一種服裝生產用的樣板裁剪劃線集成設備，其特征是，還包括有：

8.按照權利要求7所述的一種服裝生產用的樣板裁剪劃線集成設備，其特征是，所述第一輔助輪(16)和相鄰所述第二輔助輪(17)之間的距離大于所述負壓吸附模塊(2)上吸附孔的直徑。

9.按照權利要求7所述的一種服裝生產用的樣板裁剪劃線集成設備，其特征是，所述驅動組件包括有：

10.按照權利要求9所述的一種服裝生產用的樣板裁剪劃線集成設備，其特征是，所述摩擦輪(10)的軸線始終位于相鄰所述第一輔助輪(16)的軸線和相鄰所述第二輔助輪(17)軸線之間；所述滑動架(9)轉動連接有若干個導向輪(91)，所述導向輪(91)用于對相鄰鋼絲繩進行導向。

技術總結
本發明涉及服裝生產技術領域，尤其涉及一種服裝生產用的樣板裁剪劃線集成設備。包括有：機體，所述機體安裝有傳動模塊，所述傳動模塊安裝有滑動板，所述滑動板固接有第三電動滑軌；第一安裝架，固接于所述第三電動滑軌的電動滑塊上，所述第一安裝架安裝有電動轉軸，所述電動轉軸固接有安裝塊，所述電動轉軸的安裝塊滑動連接有刀具安裝架；滑動架，具有對稱分布的兩個，均滑動連接于所述電動轉軸的下側，所述滑動架轉動連接有摩擦輪。本發明通過兩個摩擦輪跟隨刀具安裝架一同移動，使兩個摩擦輪對服裝樣板進行固定，減少服裝樣板受裁切時發生移動的概率，同時利用刀具安裝架上下滑動，保證其上刀具將布料和服裝樣板完全切斷。

技術研發人員：魏志遠
受保護的技術使用者：棗莊市寶源服飾有限公司
技術研發日：
技術公布日：2025/4/24
