本發明涉及智能穿戴設備，尤其涉及智能防丟鞋。

背景技術：

1、智能鞋是一種集成了現代科技元素的鞋類產品，它融合了多種先進技術，為用戶提供更加便捷、安全、舒適的使用體驗，智能鞋主要是為兒童和老人設計，以市場上普通鞋為基礎，融入gps定位系統、微控制器、傳感器等核心技術，以及內置的動力系統、陀螺儀、壓力傳感、智能語音系統和第五代移動通信傳輸等部分組成，根據功能和應用場景的不同，智能鞋可以分為多種類型，如定位追蹤智能鞋、電助力機器鞋、自動系帶智能鞋等。

2、由于智能芯片是設置在鞋底，通常是在鞋底的后部設置凹槽，將功能芯片置于凹槽中，鞋墊再覆蓋在鞋底上，采用這種結構的設置不僅會影響鞋子穿著的舒適性，同時還會影響智能芯片的信號接收，基于這些問題，中國專利cn204994713u公開了sos安全防丟智能鞋，將智能芯片設置在鞋幫上，方便對智能芯片上的控制開關進行操作，能夠更好地實現智能芯片與外界通訊設備的信號傳遞，實現智能芯片的定位、呼救以及監聽等功能，同時由于智能芯片設置在鞋幫上，不會影響鞋子穿著的舒適性。

3、當老人或兒童發現自己迷路或發現監護人不在身旁時，老人或兒童的心情會變得著急，此時老人或兒童走起路來會顯得非常急促，同時踩踏地面的頻率也會增加，該智能鞋在使用時，無法根據用戶特定的走路和踩踏地面的頻率來判斷老人或兒童是否走丟，同時不能及時在線報警和提醒監護人，從而嚴重影響該智能鞋的使用效果。

技術實現思路

1、本部分的目的在于概述本發明的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本技術的說明書摘要和發明名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用于限制本發明的范圍。

2、為解決上述問題，本發明采用如下的技術方案。

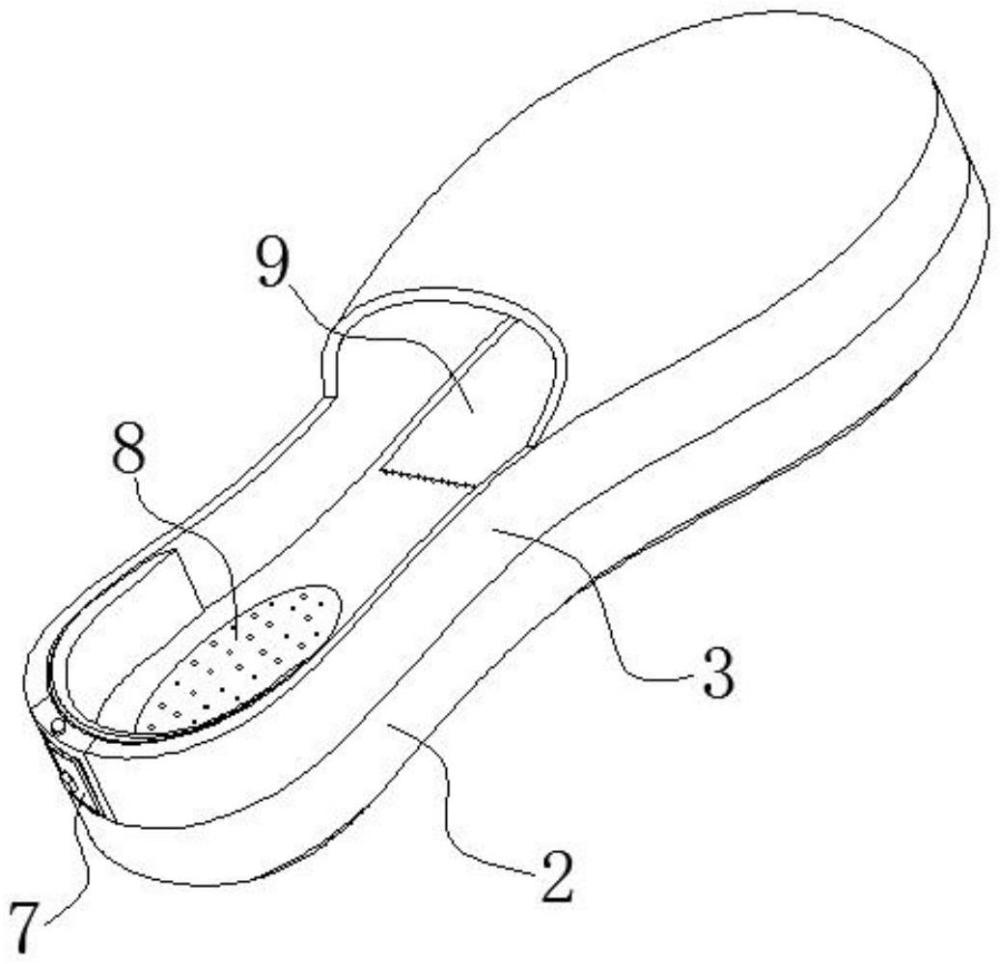

3、智能防丟鞋，包括鞋底，所述鞋底的外壁固定連接有邊環，邊環的頂部外緣處固定連接有鞋幫，鞋底的底部前端開設有上下貫穿的第一腔體，鞋底的底部后端開設有上下貫穿的第二腔體，鞋幫的后端貫穿有u型框，u型框中安裝有智能芯片機構，第二腔體中安裝有踩踏機構，踩踏機構包括邊框、弧形墊、外管、壓片、弧形壓板、接觸模塊、導線、第二電路板和第二警報器，第二腔體的內壁頂端與邊框的外壁固定連接，邊框的頂部固定連接有弧形墊，邊框的內壁頂端安裝有能夠上下滑動的弧形壓板，弧形壓板設置在弧形墊的正下方，弧形壓板的底部兩端均固定連接有外管，兩組外管的相對面底端均固定連接有壓片，壓片的正下方均安裝有接觸模塊，兩組接觸模塊的相對面均固定連接有導線，兩組導線的相對面固定連接有第二電路板，第二電路板的頂部中心處固定連接有第二警報器，第一腔體中安裝有防滑機構。

4、作為上述技術方案的進一步描述：

5、所述智能芯片機構包括防護殼、第一螺紋環、穿孔、第一螺紋管、第一長軸螺栓、背板、第二螺紋管、防護框、第一電路板、藍牙模塊、第一蓄電池、無線傳輸模塊、控制模塊、第一警報器、第一充電接口和第一防水橡膠套，所述u型框的內壁與防護殼的外壁套接，所述防護殼的頂部一端貫穿有第一螺紋環。

6、作為上述技術方案的進一步描述：

7、所述防護殼的頂部和底部同一端均開設有穿孔，所述穿孔的內壁一端均固定連接有第一螺紋管，所述第一螺紋管的內壁均螺紋連接有第一長軸螺栓，所述防護殼的后端貫穿有背板，所述背板的頂部和底部均貫穿有第二螺紋管，所述第二螺紋管的內壁均與第一長軸螺栓的外壁一端螺紋連接。

8、作為上述技術方案的進一步描述：

9、所述背板中貫穿有防護框，所述防護框的前端固定連接有第一電路板，所述第一電路板的前端一側固定連接有藍牙模塊，所述第一電路板的前端中心處固定連接有第一蓄電池，所述第一電路板的前端另一側固定連接有無線傳輸模塊，所述第一電路板的后端一側固定連接有控制模塊，所述第一電路板的后端中心處固定連接有第一警報器，所述第一電路板的后端另一側固定連接有第一充電接口，所述防護框的外壁后端套接有第一防水橡膠套。

10、作為上述技術方案的進一步描述：

11、所述踩踏機構包括第一通氣孔、限位環、第三螺紋管、第一限位管、第二長軸螺栓、第二防水橡膠套、墊板、橡膠環、墊塊、第一限位桿、第一復位彈簧、第二蓄電池、第二充電接口和擋板，所述弧形墊中開設有多組上下貫穿的第一通氣孔，所述邊框的內壁中心處固定連接有限位環，所述限位環的底部兩端均固定連接有第三螺紋管，所述第三螺紋管的外壁均套接有第一限位管，所述第三螺紋管的內壁均螺紋連接有第二長軸螺栓，所述第一限位管的外壁底端均套接有第二防水橡膠套，所述第一限位管的外壁頂端固定連接有墊板。

12、作為上述技術方案的進一步描述：

13、所述墊板的外壁固定連接有橡膠環，所述橡膠環的外壁與邊框的內壁套接，所述墊板的頂部兩端均固定連接有墊塊，所述墊塊的頂部中心處均固定連接有第一限位桿，所述墊塊的頂部一端均與接觸模塊的底部固定連接。

14、作為上述技術方案的進一步描述：

15、所述第一限位桿的外壁均套接有第一復位彈簧，所述第一復位彈簧的外壁均與外管的內壁套接，所述墊板的底部中心處貫穿有第二蓄電池，所述第二蓄電池的頂部與第二電路板的底部固定連接，所述第二蓄電池的底部固定連接有第二充電接口，所述邊框的內壁底端套接有擋板。

16、作為上述技術方案的進一步描述：

17、所述防滑機構包括頂板、第二通氣孔、第二限位管、螺紋插軸、底板、第一螺紋蓋、滑環、彈簧管、防滑片、第二限位桿和第二復位彈簧，所述第一腔體的內壁頂端固定連接有頂板，所述頂板的兩端均開設有多組上下貫穿的第二通氣孔，所述頂板的底部兩端均固定連接有第二限位管，所述第二限位管的底部均固定連接有螺紋插軸，所述螺紋插軸的外壁頂端套接有底板，所述螺紋插軸的外壁底端均螺紋連接有第一螺紋蓋，所述底板中貫穿有多組滑環，所述滑環的內壁均滑動連接有彈簧管，所述彈簧管的底部均固定連接有防滑片，所述防滑片的頂部中心處均固定連接有第二限位桿，所述第二限位桿的外壁均套接有第二復位彈簧。

18、作為上述技術方案的進一步描述：

19、所述u型框的頂部中心處貫穿有第二螺紋環，所述第一螺紋環和第二螺紋環的內壁螺紋連接有第三長軸螺栓，所述邊環的底部后端開設有上下貫穿的圓孔，所述圓孔的內壁頂端固定連接有方孔環，所述方孔環的內壁套接有方塊，所述方塊的底部固定連接有螺紋桿，所述螺紋桿的外壁螺紋連接有第二螺紋蓋，所述方塊的頂部固定連接有防護墊。

20、相比于現有技術，本發明的有益效果為：

21、(1)用戶向前行走一步，鞋跟點地的同時，用戶的腳跟也會對弧形墊向下進行擠壓，此時弧形壓板底部的外管會向下移動，隨后壓片便會碰撞在接觸模塊上，接觸模塊會將碰撞信號傳輸給第二電路板，第二電路板上的控制元件便會對碰撞頻率進行分析，當接觸模塊反饋的碰撞頻率過高時，則說明老人或兒童處于疾行狀態，因此存在老人或兒童迷路或發現監護人不在身旁的情況，隨后第二電路板頂部的第二警報器便會發出警報信號，從而讓監護人的手機能夠及時發出警報聲響，不僅起到提醒監護人的作用，同時也提升了整個智能鞋的適用效果。

22、(2)通過設置藍牙模塊和無線傳輸模塊，可以與用戶的智能手機建立連接，從而實現數據的實時傳輸，用戶的智能手機中含有實時定位app，用戶可通過該app查看鞋子的實時位置信息，設置安全范圍，當鞋子超出設定范圍時，一旦兒童或老人走出這個范圍，鞋子會立即發出報警信號，并通過app通知家長或監護人，以便及時采取應對措施，該智能鞋具備實時定位與追蹤功能，可有效降低了兒童或老年人走丟風險，增強了用戶的安全性，適用于各類人群，特別是兒童和老年人，同時智能芯片機構采用節能技術，確保長時間使用而無需頻繁充電或更換電池。

23、(3)用戶向前行走一步，鞋底接觸到地面的同時，防滑片頂部的彈簧管會微微向上滑動一小段距離，當用戶的腳抬起時，第二復位彈簧會將彈簧管快速向下推動，由于用戶在雪地中行走時，鞋底的防滑凹槽中容易填充許多積雪，若不及時清除，不僅會影響鞋子的防滑效果，同時還會妨礙用戶的行走速度，通過彈簧管的上下移動，可以讓彈簧管之間空隙中的積雪快速掉落，不僅提高了整個智能鞋的防滑效果，同時也提升了整個智能鞋的安全性。

24、(4)通過設置防護墊，可以對用戶的腳踝后側進行保護，通過設置螺紋桿與第二螺紋蓋之間的連接結構，可以將防護墊固定在智能鞋中，通過設置螺紋桿與第二螺紋蓋之間簡易的連接方式，使得防護墊的拆裝步驟更加方便快捷，同時也便于用戶更換合適大小的防護墊。
