本發明涉及用于血液處理系統的腔室，該腔室具有由腔壁限定的至少一個空間、至少一個血液入口和用于另一種液體的至少一個入口，這兩個入口與該空間相連通。

背景技術：
從現有技術中公開了，可在透析機的透析器下游設置靜脈滴注室，該靜脈滴注室是體外血液回路的一部分。靜脈滴注室的任務是為了確保在透析器中被凈化的患者血液盡量無氣泡地被回輸到患者。從現有技術中還公開了，輸注液如凈化過的透析液或鹽溶液被輸入該滴注室。這種輸注可以在透析器之前的所謂前稀釋范圍內和/或在透析器之后的所謂后稀釋范圍內來進行。圖4示出了從現有技術中公開的呈靜脈滴注室的蓋或頂部形式的實施例，在該蓋或頂部上設置有用于在透析器中被凈化的血液的供給口100。附圖標記200標示輸注液供給口。可以進一步從圖4中看出，借助管段30將血液導入該腔室是已知的，在此，管段30包括入口10，血液通過該入口被導入該腔室，如由圖4中的箭頭所示出的那樣。所述輸注液通過供給口200被導入，其中用于輸注液的入口位于在腔室內的用附圖標記50標示的液體水平面或血液水平面的上方。輸注液如圖4中的箭頭所示滴到或流到血液表面或由血液和輸注液構成的混合物的表面。滴注室的這種設計結構有以下缺點，由于輸注液沖擊位于腔室內的液體表面或血液表面，故可能產生微泡，這可能導致報警狀態的觸發并且治療可能被停止。

技術實現要素：

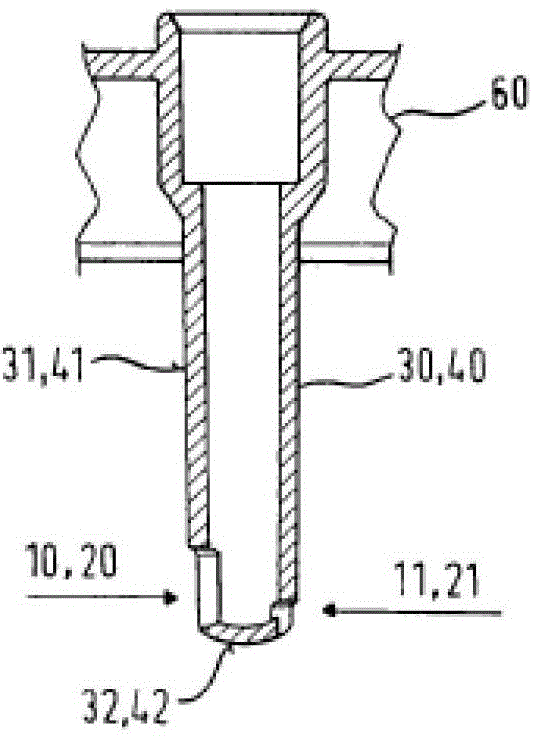

因此，本發明基于以下任務，如此改進上述類型的腔室，即，可以基本防止或完全防止微泡在滴注室中形成。該任務將通過具有根據權利要求1的特征的腔室來完成。據此規定，所述至少一個血液入口和用于另一種液體如輸注液的至少一個入口都形成在伸入腔室空間的這些管段上。因而，不同于根據圖4的現有技術結構地規定，用于輸注液和/或另一種液體的入口形成在伸入腔室空間的管段上，在腔室空間中有血液或者血液和輸注液的混合物。本發明進一步規定，所述腔室的空間至少部分填充有血液或者血液和另一種液體的混合物或者其它的液體，并且至少其中一個所述管段有這樣的長度，所述的血液入口和/或用于另一種液體的入口位于該腔室內的血液水平面或液體水平面的下方。通過此方式，確保至少在腔室的工作狀態下沒有滴液即使從低的高度落到位于腔室內的血液或者位于腔室內的血液和輸注液的混合物或者其它液體的表面。相反，根據本發明的一個優選方面，血液和另一種液體在腔室內的血液水平面或液體水平面的下方被輸入。因而在此實施方式中，本發明涉及一種用于血液處理系統的腔室，該腔室的空間至少部分填充有血液或者血液和另一種液體的混合物或者其它液體，至少其中一個所述管段有這樣的長度，使血液入口和/或用于另一種液體的入口位于該腔室空間內的液體水平面或血液水平面的下方。這種方式有可能避免所述另一種液體滴落到已位于腔室內的液體或血液的表面，從而減小微泡形成概率。術語“管段”應作廣義解釋，包括適合將血液或另一種液體引入腔室的剛性元件和彈性元件。因此，可以考慮例如固體的如塑料的管段、軟管等。這些管段的直徑、設定尺寸和形狀在很大程度上是隨意的。因此，其直徑在內、外側例如可以是圓形的。但本發明還可包括與此不同的其它設計結構。此外，本發明不限于有恰好兩個管段。還可以設置多于兩個的管段，從而使血液例如通過多于一個的管段被導入該腔室和/或所述另一種液體通過多于一個的管段被導入該腔室。可以想到，至少其中一個所述管段如此布置，它在腔室工作狀態下豎向延伸或者與豎向成銳角地延伸。因而可以想到設置兩個以上的管段，它們大致豎直設置，其中一個管段包括一個或多個血液入口和/或其中另一個管段包括用于另一種液體的一個或多個入口。兩個管段可以相互平行或大致相互平行地延伸。但也可以想到這些管段彼此相對成一定角度地布置。在本發明的又一個實施方案中規定，該腔室的空間在腔室工作狀態下部分填充有血液或者血液和該至少一種液體的混合物或者其它液體，并且在血液水平面或液體水平面的上方有氣墊。還可以規定，所述多個管段具有不同的或相同的長度。例如可以想到，將具有用于該另一種液體的至少一個入口的管段設計成與具有至少一個血液入口的管段一樣長，或者比之更短或更長。特別有利的是，兩個管段的長度被設計成使用于血液的和用于另一種液體的所述入口均位于該腔室內的液體水平面的下方。在本發明的另一實施方式中，至少其中一個所述管段包括至少一個血液入口或用于另一種液體的至少一個入口。因而本發明不限于每個管段恰好只有一個入口的情形，而是包括每個管段設有兩個以上入口的情形。在本發明的又一個實施方式中規定，所述血液入口和/或用于另一種液體的入口布置在該管段的伸入該腔室的端部區域里。還可以規定，至少其中一個所述管段包括周面和伸入該腔室的空間的端面，并且所述的至少一個血液入口和/或用于另一種液體的至少一個入口至少部分或完全設置在周面內。因此，通過本發明的此實施方式，可以想到血液或另一種液體被橫向導入，即被側向導入。因而，在此實施方式中，血液和/或另一種液體不是在與管段縱軸線重合的方向上被導入，而是在與其成一定角度延伸的方向上被導入。可以想到，該角度在30°和150°之間的范圍內，優選在60°和120°之間且特別優選在80°和100°之間的范圍內。例如如果該角度為約90°，則血液將首先流經管段內腔，隨后與管段縱軸線成直角地從管段經該入口流入所述腔室。在本發明的又一個實施方式中規定，至少其中一個所述管段包括多個血液入口或用于另一種液體的多個入口。所述多個入口可以如此布置，血液在多個不同的方向上從管段流入腔室。相應的情況可適用于所述另一種液體。可以想到這兩個入口布置成使所述血液或另一種液體在相對的兩側從管段流出，從而出現相反的流向。還可以想到，所述多個入口設置在同一高度，即在豎直管段的情況下設置在管段的相同豎向部位和/或所述多個入口具有相同的或不同的尺寸。還可以規定，至少其中一個所述管段在其伸入腔室空間的端區內具有管壁，所述至少一個入口與該管壁相鄰。因而，該管壁可形成突入該空間的管段端部。用于血液或另一種液體的一個或多個入口可與管壁相鄰。作為上述每個管段有兩個入口的實施例的替代方式，當然可以想到每個管段形成有多于兩個的入口，例如3個或4個入口。此時，這些入口可以在周向上圍繞各自管段均勻間隔。也可以想到非均勻分布。如上所述地利用沿周向彼此間隔的多個入口導入血液或另一種液體所帶來的優點是，可有效抑制在腔室內形成渦流，這又帶來基本防止或完全防止微泡發生的優點。一個或多個血液入口或用于另一種液體的一個或多個入口可布置成使血液或另一種液體在腔室徑向上或者說對準腔室壁地或者在腔室切向或周向上或者在前述兩個方向之間的一個方向上被導入該腔室。還可以規定，所述多個管段彼此間隔，從而一方面存在單獨的血液入口，另一方面存在用于該另一種液體的單獨入口。還可以規定，該腔室具有本體和封閉該本體的蓋或頂部，所述管段設置在該蓋或頂部上且優選延伸穿過該蓋或頂部。該蓋或頂部可以與該本體牢固連接，或者也可以從該本體上被拆下。在堅固設計結構的情況下，可以想到一體構成所述本體和所述蓋或頂部。本發明還涉及根據權利要求1至15中任一項所述的腔室在血液處理系統中的用途。該腔室最好用作布置在透析器下游的靜脈滴注室。在腔室工作狀態下，該腔室的空間可至少部分填充有血液或者血液和另一種液體的混合物或者其它液體，至少其中一個所述管段有這樣的長度，使血液入口和/或用于另一種液體的入口位于該腔室內的血液水平面或液體水平面的下方。如上所述，以防止血液或另一種液體滴落到該腔室內的血液的表面或該腔室內的液體的表面的方式來實現本發明的特別優選的實施方式。在本發明的又一個實施方式中規定，在腔室的工作狀態下，該腔室的空間部分填充有血液或者血液和另一種液體的混合物或者其它液體，并且在血液上方設有氣墊。還可以規定，在腔室的工作狀態下，至少其中一個所述管段豎向延伸或與豎向成銳角地延伸。如上所述，有利的是，用于血液和/或另一種液體的至少一個入口如此形成在管段上，使所述血液和/或另一種液體在與管段的縱軸線成一定角度的方向上從管段流出。該角度例如可以在30°和150°之間的范圍內，優選在60°和120°之間的范圍內，特別優選在80°和100°之間的范圍內。至少其中一個所述管段可具有多個入口，這些入口如此設置在管段上，使血液和/或另一種液體在至少兩個不同的方向上從各自管段被排出。由此，也可基本防止或完全防止在腔室中形成渦旋，進而防止微泡產生。該另一種液體可以是輸注液且特別是透析溶液或鹽溶液如氯化鈉溶液。該另一種液體在腔室空間中與血液混合，混合物隨后會被提供給患者。本發明還涉及具有至少一個根據權利要求1至15中任一項的腔室的血液導管系統。在此可以規定，該血液導管系統具有前稀釋接口和/或后稀釋接口，這些接口中的一個或兩個與用于另一種液體的管段流體連通或者可與之連接而形成流體連通。本發明還涉及具有至少一個根據權利要求1至15中任一項的腔室的血液處理系統或者具有至少一個根據權利要求24或25的血液導管系統的血液處理系統。在本發明的一個有利的實施方式中，該血液處理系統是透析機。透析機可設計用于進行血液透析、血液過濾或血液透析過濾。還可以規定，所述另一種液體通過透析機來提供。附圖說明以下，將參照附圖所示的實施例來詳細解釋本發明的進一步細節和優點，其中：圖1示出了本發明的腔室的蓋從斜下方的透視圖，圖2示出了通過具有用于血液或另一種液體的入口的管段的剖面圖，圖3示出了圖1所示配置的示意性俯視圖，其中指示出了血液和所述另一種液體的流動方向，圖4示出了根據現有技術的靜脈滴注室的蓋的側視圖。具體實施方式圖1以從斜下方看的透視圖示出了透析機的體外血液回路的靜脈滴注室的頂部或蓋部60。附圖標記100表示血液供給口，附圖標記200表示輸注液供給口。供給口100連接體外血液回路。通過供給口100，在透析器中得到凈化的血液流入本發明的靜脈滴注室，圖1示出了靜脈滴注室的蓋或頂部60。輸注液供給口200與適當的輸注液源如透析液源、氯化鈉溶液源等相連。通過供給口200，輸注液被供給至該腔室。在所示的實施例中，所述供給發生在透析器的下游，因而存在后稀釋。但原則上本發明并不局限于此，在前稀釋區域內也可使用該腔室。在圖1中用附圖標記50表示位于腔室內的血液水平面或液體水平面。該液體可以僅由血液組成，或者由血液和所述輸注液的混合物組成，或者由其它液體組成。如圖1進一步所示，供給口100優選牢固或一體地連接至管段30，供給口200優選牢固或一體地連接至管段40，管段40平行于管段30延伸。如圖1所示，兩個管段30、40彼此間隔。供給口100、200可以是管段30、40的一體組成部分或以適當方式連接到管段30、40。還可以想到，管段30、40和/或供應口100、200是腔室的蓋或頂部60的一體組成部分，或以其它方式例如被插入腔室的蓋或頂部60而與其連接。附圖標記L表示伸入腔室空間中的兩個管段30、40的縱軸線，腔室在頂側被頂部60或蓋60封閉。如圖1進一步所示，管段30、40中的每一個在其周面31、41上具有入口10、21，通過該入口，一方面是血液且另一方面是輸注液流入已位于腔室內的液體或血液中。圖1進一步示出了血液入口10和用于另一種溶液或輸注液的入口21在已位于腔室內的液體水平面或血液水平面50的下方。圖1還示出了入口10、21不是設置在管段30、40的向下的端面32、42中，而是至少部分或完全地側向布置，從而使血液或另一種液體在側向上或至少也在橫向上流出管段30、40。因而，根據本實施例，輸注液入口和血液入口在已位于腔室內的血液或者血液和輸注液的混合物或者其它液體的水平面50的下方。此外，根據本實施例，一方面存在用于血液的單獨入口，另一方面存在用于另一種溶液的單獨入口。可以如圖1進一步所示，具有用于另一種溶液的入口的管段40略短于具有用于血液的入口10的管段30。原則上還可以想到，這兩個管段30、40被設計成是相同的，或者各入口10、21的高度或位置設計在同一高度上，或者管段40被設計為長于管段30。圖2示出了管段30或管段40的剖視圖。如圖2所示，管段30、40是蓋的組成部分且優選與蓋一體形成。因此，通過本發明可以實現一體的輸注液入口。如圖2進一步所示，用于供給血液的管段30和用于供給另一種液體的管段40分別形成有兩個入口10、11以及20、21，該入口與端面32、42緊鄰。也可如圖3所示，這些入口彼此相對地布置，這導致血液或另一種溶液在相對兩側從各自管段30、40流出并進入已在腔室內的液體中。這可以例如從圖3中看出。在此，附圖標記30表示用于供給血液的管段，附圖標記10、11表示血液入口。這些入口設置在管段30的側面上，即橫向布置且對置，這會導致血液如圖3所示在彼此相對的兩個方向上即彼此相反的兩個方向上從管段30被排出。這相應地適用于供給另一種液體的管段40的構造。在此也設置兩個對置的入口20、21，它們同樣有不同的尺寸。如圖3所示，當血液和另一種液體從管段30和40流出時，其流動方向是平行的。但本發明也涵蓋一方面是血液且另一方面是另一種溶液的非平行流出方式。原則上，本發明也涵蓋這樣的情況，即，各入口10、11及20、21被設計為是同樣大小的。入口10、11及20、21可布置在管段的相同的高度部位或不同的高度部位上。如圖3進一步所示，在此所示的實施例中，入口布置成使血液或另一種液體的流入方向既不是沿殼體的周面或腔室蓋的周面的徑向，也不是沿切向，其中該周面為圓柱形或其橫截面為圓形。相反在此規定，血液或另一種液體的流入方向在這樣一個方向上實現，該方向位于所述徑向和所述切向之間。通過本發明的此實施方式，可更好地混合血液和輸注液，不會出現導致液面在腔室中央下降而在其側面升高的渦流效應。相反，在所示的實施例中，腔室內的液面50或者說液體表面盡量保持大致平穩，從而基本防止或完全防止渦流的形成，進而可避免微泡或泡沫的發生。圖1至圖3所示的靜脈滴注室具有分開的用于血液的和用于另一種液體的入口以及位于管段上的用于血液和用于液體的入口的特殊設計，該靜脈滴注室的一個優點是，血液和/或另一種溶液均不會滴落到位于腔室內的液體表面或血液表面，另一個優點是，可基本防止或完全防止渦流的形成，因而可避免泡沫或微泡的產生。所述至少一個管段30、40可通過注射成型法來制造。在該方法中，設置另一個開口11、21就該方法執行的穩定性和簡易性而言帶來了優點。因此，蓋或頂部60最好全部或者至少管段30、40通過注射成型方法來制成。本發明的腔室尤其有利地可被用在血液透析過濾后稀釋處理范圍內，優選用于在線血液透析過濾后稀釋范圍內。因此，供給口200優選為輸注液接口，該輸注液被供給至已在透析器中被凈化的血液。
