本發明涉及醫療器械領域，尤其涉及一種心電測量手套。

背景技術：

心電測量是醫學診斷及研究中常見的人體生理參數測量。現有技術中可通過多種簡單或復雜的專用設備、儀器完成心電測量。比如，通過可穿戴式心電測量儀器即可完成心電測量。

通常，通過可穿戴式心電測量儀器完成心電測量的方式一般分為兩種形態。一種是可穿戴式背心，另一種是可穿戴式心電手套。前一種方式是心電信息采集電極片嵌入到背心中，配合心電處理電路實現人體電位信號采集的功能。后一種方式一般通過兩只手套來實現心電測量。其中，手套內部是心電信息采集的電極片，電極片一般是貼在手指上或者手掌內部，配合心電處理電路實現人體電位信號采集的功能。然而，由于現有的可穿戴式心電手套方案基本都是通過將電極貼在手套內側的手指或者手掌內來完成心電信號采集，因此電極只能采集到手上的電位，而不能對最重要的部分，即對心臟周圍的區域進行測量。這樣測量出來的心電波形有一些波形會測量不到，進而導致測量出來的心電波形不準確。而現有的可穿戴式背心方案基本都是將電極貼在背心內側的固定位置來完成心電信號的采集，即，這種方法的電極是固定不動的。而人的體型身高等很多因素會使得電極的位置在人身體上對應不準確，考慮到電極沿著肢體放置的位置可以影響心電圖的電壓、占空比和周期，因此現有的可穿戴式背心方案也將影響心電波形的準確性，從而不能準確的反應心電圖形的正常性，最終影響醫生對病人健康情況的判斷。如圖1所示，電極位于肢體的不同位置，最終獲得的心電圖形也不相同。

技術實現要素：

本發明的實施例提供一種心電測量手套，以至少解決現有的心電測量手套檢測結果不準確的問題。

為達到上述目的，本發明的實施例采用如下技術方案：

第一方面，提供一種心電測量手套，所述心電測量手套包括本體和設置于所述本體上的信號處理單元；在所述本體的外側手心一側設 置有一導軌，所述導軌上設置有N個電極裝置，N＞1，N為整數；其中，

所述N個電極裝置中的每個電極裝置可沿所述導軌滑動至相應的標準心電測量點的位置，用于測量所述標準心電測量點的電位信號；

所述每個電極裝置分別通過導電介質連接至所述信號處理單元。

基于本發明實施例提供的心電測量手套，一方面，考慮到現有的可穿戴式心電手套方案基本都是通過將電極貼在手套內側的手指或者手掌內來完成心電信號采集，因此電極只能采集到手臂部分的電位，而不能對最重要的部分，即對心臟周圍的區域進行測量；另一方面，考慮到現有的可穿戴式背心方案基本都是將電極貼在背心內側的固定位置來完成心電信號的采集，而人的體型身高等很多因素會使得電極裝置的位置在不同的人身體上對應不準確，從而電極裝置沿著肢體放置的位置可能影響心電圖的電壓、占空比和周期等，因此，本發明實施例中，在所述本體的外側手心一側設置有一導軌，所述導軌上設置有N個電極裝置，所述N個電極裝置中的每個電極裝置可沿所述導軌滑動至相應的標準心電測量點的位置，用于測量所述標準心電測量點的電位信號；所述每個電極裝置分別通過導電介質連接至所述信號處理單元。這樣，對于不同體型身高的用戶，當用戶戴上該心電測量手套，將手放置于心臟區域位置，用戶可以根據需要通過滑動這N個電極裝置的方式選擇人體需要測量的位置，直到將電極裝置滑動到心電測量點的標準位置。當調整完電極裝置位置之后就可以開始進行心電圖形的測量。進而對于不同體型身高的用戶，均可以準確采集到分布在人身體四肢以及心臟周圍的電位信號，從而完成心電測量。相比于現有技術的可穿戴式心電手套方案和可穿戴式背心方案，由于該心電測量手套可以準確采集到分布在人身體四肢以及心臟周圍的電位信號，因此心電測量的檢測結果將更加準確，從而可以為醫生提供有效的輔助診斷，為心臟病的診斷和治療提供有效的支持。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為現有技術中電極位于肢體的不同位置時的心電波形圖；

圖2為標準12導聯分布圖；

圖3為本發明實施例提供的心電測量手套結構示意圖一；

圖3(a)為沿圖3中的AA1方向的剖面圖；

圖4為本發明實施例提供的心電測量手套中的電極裝置的結構示意圖；

圖5為本發明實施例提供的導軌結構示意圖；

圖5(a)為沿圖5中的AA1方向的剖面圖；

圖6為本發明實施例提供的心電測量手套結構示意圖二；

圖7為本發明實施例提供的心電測量手套結構示意圖三；

圖8為本發明實施例提供的顯示單元的轉動結構示意圖；

圖9為本發明實施例提供的信號處理單元的結構示意圖；

圖10為本發明實施例提供的信號調理模塊的結構示意圖；

圖11為本發明實施例提供的信號調理模塊的結構示意圖。

具體實施方式

為了下述各實施例的描述清楚簡潔，首先給出醫學上標準12導聯的相關介紹如下：

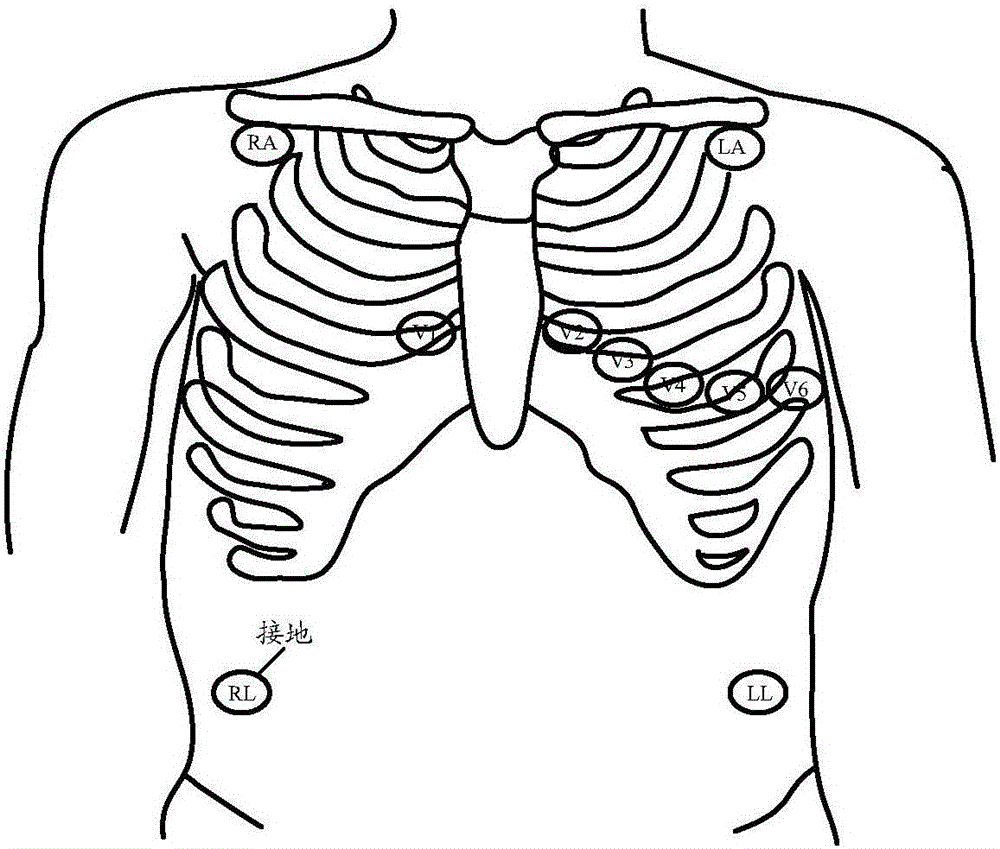

醫學應用中導聯數量一般分為3、5和標準12導聯。不同導聯對應不同數量的電極片，導聯數量越多，越可以更加準確的反映出心電的波形圖。圖2為標準12導聯分布圖，其中：

V1導聯：正電極置于胸骨右緣第4肋間；

V2導聯：正電極置于胸骨左緣第4肋間；

V3導聯：正電極置于V2與V4位置的連線中點；

V4導聯：正電極置于左側鎖骨中線與第5肋間的交叉點；

V5導聯：正電極置于左腋前線與V4水平線的交叉點；

V6導聯：正電極置于左腋中線與V4水平線的交叉點；

RA導聯：正電極置于右側上肢；

RL導聯：正電極置于右側下肢；

LA導聯：正電極置于左側上肢；

LL導聯：正電極置于左側下肢。

其中，導聯是醫學常用術語，實際上是一種電位差，比如圖1中利用10個電極片實現標準12導聯。除了V1-V6導聯對應的6個電極片，其余4個電極片(分別為LA、LL、RA、RL)分布在四肢周圍，其中右側下肢為參考地。圖2中這種四肢導聯的放置方法是將肢體導聯電極放置在軀干部位，這種做法可以減少由上、下肢體活動造成的噪音干擾，對于做運動心電圖和動態心電圖有很重要的作用。本發明就是基于這種導聯放置方法而實現的。

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

本發明實施例提供一種心電測量手套0，如圖3所示，所述心電測量手套0包括本體1和設置于所述本體1上的信號處理單元2。在所述本體1的外側手心一側設置有一導軌3，所述導軌上設置有N個電極裝置，N＞1，N為整數。其中，

所述N個電極裝置中的每個電極裝置可沿所述導軌3滑動至相應的標準心電測量點的位置，用于測量所述標準心電測量點的電位信號.

所述每個電極裝置分別通過導電介質連接至所述信號處理單元2。

所述信號處理單元2，用于對所述電位信號進行處理，獲得心電測量結果。

具體的，如圖4所示，本發明實施例中的電極裝置具體可以包括電極接口A和電極片B兩部分，其中，所述電極片B上設置有固定鎖扣C，所述電極接口A上設置有凹槽D，所述固定鎖扣C可插入所述凹槽D中或從所述凹槽D中移出。當然，本發明實施例中的電極裝置還可以是其它結構，本發明實施例對電極裝置的結構不作具體限定。

需要說明的是，本發明實施例提供的心電測量手套0可以是左手手套，也可以是右手手套，本發明實施例對此不作具體限定。

需要說明的是，圖3僅是示例性的給出心電測量手套0的結構示 意圖。其中，由于信號處理單元2一般位于心電測量手套0的本體1的內側，因此圖中僅用虛線示意出信號處理單元2的大致位置，本發明實施例對信號處理單元2的具體位置不作限定。

需要說明的是，由于電極裝置通過導電介質與信號處理單元2的連接在心電測量手套0的外部并不直接可見，因此圖3中并未示出電極裝置與信號處理單元2的連接關系。其中，該導電介質通常為導線或其它，本發明實施例對此不作具體限定。

需要說明的是，圖3中所示的電極裝置的數量僅是示意，實際中可以根據需要放置多個電極裝置，本發明實施例對此不作具體限定。

需要說明的是，圖3所示的心電測量手套0的導軌3的內部設置有滑動導槽4，也就是說，一種可能的實現方式中，所述導軌3包括滑動導槽4，所述電極裝置設置于所述滑動導槽中，且與所述滑動導槽的側壁貼合，這樣電極裝置可沿所述滑動導槽的側壁移動。假設按照AA1方向將該導軌剖開，則其剖面圖可以如圖3(a)所示。

當然，電極裝置與導軌3的安裝結構也可以為其它，本發明實施例僅以上述結構為例進行說明，對電極裝置與導軌3的安裝結構不作具體限定。

其中，該滑動導槽4的材料可以為磁性材料或其它，以使得電極裝置可以吸附在該滑動導槽4上，本發明實施例對此不作具體限定。

需要說明的是，圖3所示的心電測量手套0中，虛線圓圈表示電極裝置的初始位置；實線圓圈表示標準心電測量點位置。即，所述導軌3上分布有所述N個電極裝置對應的初始位置。考慮到人的體型身高等很多因素會使得電極裝置的初始位置在不同的人身體上對應不準確，從而電極裝置沿著肢體放置的位置可能影響心電圖的電壓、占空比和周期等，因此本發明實施例中，所述N個電極裝置中的每個電極裝置可沿所述導軌3滑動至相應的標準心電測量點的位置，用于測量所述標準心電測量點的電位信號，從而可以獲得準確的心電測量結果。

優選的，所述初始位置處設置有凹槽。

即，由于人身體骨骼的構架具有相似性，因此所述N個電極裝置對應的初始位置一開始設計為針對大部分骨骼構架相似的身體條件來完成。在每個初始位置處設置有一個凹槽，初始使用時電極裝置固定在凹槽處，大多數人不用移動電極裝置的位置就可以測量心電圖形。

優選的，如圖5所示，所述心電測量手套0的導軌3底部設置有出線槽，所述出線槽與所述滑動導槽4連通，所述導電介質從所述出線槽中穿過。假設以AA1方向將該導軌剖開，則其剖面圖可以如圖5(a)所示。

其中，出線槽是電極裝置與心電測量手套0內部信號處理單元2連接導電介質的線槽。電極裝置與心電測量手套0內部信號處理單元2的連接通過導電介質來完成，導電介質通過出線槽與電極裝置進行連接。

優選的，如圖5所示，所述心電測量手套0的導軌3上標注有刻度線。這樣，所有的移動都有相對于初始位置的刻度的參考刻度，通過此刻度可以準確定位不同人體標準心電測量點的位置，從而有助于操作者獲得更為準確的心電測量結果。

優選的，所述本體1延伸至手臂處。即，心電測量手套0的本體1可達到手肘位置，從而右手手肘位置處的電極裝置RL可以接觸到圖2所示的接地位置處。

特別的，本發明實施例中，當N＝5或10，并且所述心電測量手套0為左手手套時，當用戶帶上該心電測量手套，無論在導軌上如何滑動電極裝置，都無法接觸到人體右側腰間的測量點RL，因此該情況下，本發明實施例中的N個電極裝置中并不包含RL電極裝置，所述RL電極裝置可通過導線與所述RL電極裝置在所述本體1上對應的位置連接，這樣在測量時，將所述RL電極裝置牽引至RL測量點位置，即可測量到圖2中RL位置對應的電位信號。

同理，本發明實施例中，當N＝5或10，并且所述心電測量手套0為右手手套時，當用戶帶上該心電測量手套，無論在導軌上如何滑動電極裝置，都無法接觸到人體左側腰間的測量點LL，因此該情況下，本發明實施例中的N個電極裝置中并不包含LL電極裝置，所述LL電極裝置可通過導線與所述LL電極裝置在所述本體1上對應的位置連接，這樣在測量時，將所述LL電極裝置牽引至LL測量點位置，即可測量到圖2中LL位置對應的電位信號。

本發明實施例對上述兩種特殊情況不作具體限定。

結合上述各實施例的描述，本發明實施例給出心電測量手套0的一個具體應用示例如下：

示例性的，如圖6所示，這里以標準12導聯為例，給出心電測量手套0為右手手套時，導軌3上設置有N＝10個電極裝置(分別為LA、LL、RA、RL、V1-V6)時的電極裝置位置分布示意，其中，假設虛線圓圈表示電極裝置的初始位置；實線圓圈表示標準心電測量點位置。則當用戶戴上心電測量手套0，將其中一個參考地電極裝置RL放在軀干的右下側，然后將心電測量手套0斜著放在胸前時，這10個電極裝置可分別測量圖2所示的心電測量點的電位信號。假設V2電極裝置的初始位置并非用戶的V2標準心電測量點位置，V21為標準V2標準心電測量點位置，則用戶將V2電極裝置滑動至V21位置處，可測量得到V2標準心電測量點的心電信號，其余電極裝置的測量方式依此類推，直至可以采集到分布在人身體四肢以及心臟周圍的電位信號，從而完成心電測量。

需要說明的是，當出心電測量手套0為右手手套時，由于參考地電極裝置RL一般作為起始對準電極裝置，也就是說，用戶在戴上心電測量手套0之后，一般直接將參考地電極裝置RL放在軀干的右下側，對準RL標準心電測量點位置，因此，如圖6所示，通常情況下，參考地電極RL可以不設置在導軌3上。當然，也可以選擇其它電極裝置作為起始對準電極裝置，本發明實施例對此情況不作具體限定。

基于本發明實施例提供的心電測量手套，一方面，考慮到現有的可穿戴式心電手套方案基本都是通過將電極貼在手套內側的手指或者手掌內來完成心電信號采集，因此電極只能采集到手臂部分的電位，而不能對最重要的部分，即對心臟周圍的區域進行測量；另一方面，考慮到現有的可穿戴式背心方案基本都是將電極貼在背心內側的固定位置來完成心電信號的采集，而人的體型身高等很多因素會使得電極裝置的位置在不同的人身體上對應不準確，從而電極裝置沿著肢體放置的位置可能影響心電圖的電壓、占空比和周期等，因此，本發明實施例中，在所述本體的外側手心一側設置有一導軌，所述導軌上設置有N個電極裝置，所述N個電極裝置中的每個電極裝置可沿所述導軌滑動至相應的標準心電測量點的位置，用于測量所述標準心電測量點的電位信號；所述每個電極裝置分別通過導電介質連接至所述信號處理單元。這樣，對于不同體型身高的用戶，當用戶戴上該心電測量手套，將手放置于心臟區域位置，用戶可以根據需要通過滑動這N個電 極裝置的方式選擇人體需要測量的位置，直到將電極裝置滑動到心電測量點的標準位置。當調整完電極裝置位置之后就可以開始進行心電圖形的測量。進而對于不同體型身高的用戶，均可以準確采集到分布在人身體四肢以及心臟周圍的電位信號，從而完成心電測量。相比于現有技術的可穿戴式心電手套方案和可穿戴式背心方案，由于該心電測量手套可以準確采集到分布在人身體四肢以及心臟周圍的電位信號，因此心電測量的檢測結果將更加準確和完整，從而可以為醫生提供有效的輔助診斷，為心臟病的診斷和治療提供有效的支持。

進一步的，如圖7所示，所述心電測量手套0還包括顯示單元5。

所述顯示單元5，用于顯示所述心電測量結果。

需要說明的是，圖7中所示的顯示單元5設置于所述本體1的手背一側，在所述本體1的外側手心一側并不可見，因此圖中僅用虛線示意出顯示單元5的大致位置。當然，顯示單元5還可以位于其它位置，本發明實施例對此不作具體限定。

由于本發明實施例提供的心電測量手套0包含顯示單元5，因此用戶能夠實時觀測到心電測量結果，使得心電測量結果可視化，從而使得心電圖的測量更加簡單。

優選的，如圖8所示，所述顯示單元5的一側邊通過轉軸F安裝到所述本體1的手背一側的外表面上，從而可以根據用戶的需要和觀看角度進行轉動。

進一步的，如圖9所示，所述信號處理單元2包括各路電極裝置信號采集模塊21、與所述各路電極裝置信號采集模塊連接21的信號調理模塊22、與所述信號調理模塊22連接的信號處理模塊23、與所述信號處理模塊23連接的數據存儲模塊24和心電顯示模塊25、以及與所述信號調理模塊22、所述信號處理模塊23和所述心電顯示模塊25分別連接的電源管理模塊25。

所述各路電極裝置信號采集模塊21，用于獲取所述N個電極裝置中的每個電極裝置測量的人體電位信號。

所述信號調理模塊22，用于對所述每個電極裝置測量的人體電位信號進行放大和濾波，獲得放大和濾波后的人體電位信號。

所述信號處理模塊23，用于對所述放大和濾波后的人體電位信號進行模擬/數字(英文：Analog/Digital，簡稱：A/D)轉換以及數字 信號處理，獲得數字信號處理后的人體電位信號。

所述存儲模塊24，用于存儲所述數字信號處理后的人體電位信號。

所述心電顯示模塊25，用于將所述數字信號處理后的人體電位信號以波形的形式顯示出來。

所述電源管理模塊26，用于給所述信號調理模塊22、所述信號處理模塊23和所述心電顯示模塊25供電。

優選的，如圖10所示，所述信號調理模塊22包括前置放大子模塊221、帶通濾波子模塊222、后級放大子模塊223和工頻濾波子模塊224。

所述前置放大子模塊221，用于對所述每個電極裝置測量的人體電位信號進行前置放大，獲得前置放大后的人體電位信號。

所述帶通濾波子模塊222，用于對所述前置放大后的人體電位信號進行帶通濾波，獲得帶通濾波后的人體電位信號。

所述后級放大子模塊223，用于對所述帶通濾波后的人體電位信號進行后級放大，獲得后級放大后的人體電位信號。

所述工頻濾波子模塊224，用于對所述后級放大后的人體電位信號進行工頻濾波，獲得工頻濾波后的人體電位信號。

優選的，如圖11所示，所述信號處理模塊23包括A/D轉換子模塊231和微控制單元(英文：Microcontroller Unit，簡稱：MCU)子模塊232。

所述A/D轉換子模塊，用于對所述放大和濾波后的人體電位信號進行A/D轉換，獲得A/D轉換后的人體電位信號。

所述MCU子模塊，用于對所述A/D轉換后的人體電位信號進行數字處理，獲得數字信號處理后的人體電位信號。

通過本發明實施例中包含的上述信號處理單元2，可以對每個電極裝置采集的人體電位信號進行計算和處理，從而獲得心電測量結果。

綜上，基于本發明實施例提供的心電測量手套，一方面，考慮到現有的可穿戴式心電手套方案基本都是通過將電極貼在手套內側的手指或者手掌內來完成心電信號采集，因此電極只能采集到手臂部分的電位，而不能對最重要的部分，即對心臟周圍的區域進行測量；另一方面，考慮到現有的可穿戴式背心方案基本都是將電極貼在背心內側 的固定位置來完成心電信號的采集，而人的體型身高等很多因素會使得電極裝置的位置在不同的人身體上對應不準確，從而電極裝置沿著肢體放置的位置可能影響心電圖的電壓、占空比和周期等，因此，本發明實施例中，在所述本體的外側手心一側設置有一導軌，所述導軌上設置有N個電極裝置，所述N個電極裝置中的每個電極裝置可沿所述導軌滑動至相應的標準心電測量點的位置，用于測量所述標準心電測量點的電位信號；所述每個電極裝置分別通過導電介質連接至所述信號處理單元。這樣，對于不同體型身高的用戶，當用戶戴上該心電測量手套，將手放置于心臟區域位置，用戶可以根據需要通過滑動這N個電極裝置的方式選擇人體需要測量的位置，直到將電極裝置滑動到心電測量點的標準位置。當調整完電極裝置位置之后就可以開始進行心電圖形的測量。進而對于不同體型身高的用戶，均可以準確采集到分布在人身體四肢以及心臟周圍的電位信號，從而完成心電測量。相比于現有技術的可穿戴式心電手套方案和可穿戴式背心方案，由于該心電測量手套可以準確采集到分布在人身體四肢以及心臟周圍的電位信號，因此心電測量的檢測結果將更加準確和完整，從而可以為醫生提供有效的輔助診斷，為心臟病的診斷和治療提供有效的支持。進一步的，由于本發明實施例提供的心電測量手套還可以包含顯示單元，因此用戶能夠實時觀測到心電測量結果，使得心電測量結果可視化，從而使得心電圖的測量更加簡單。

以上所述，僅為本發明的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，可輕易想到變化或替換，都應涵蓋在本發明的保護范圍之內。因此，本發明的保護范圍應所述以權利要求的保護范圍為準。
