本申請主張由本申請發明人于2014年4月23日提交的美國臨時專利申請序列號No.61/983,448以及2014年9月15日提交的美國臨時專利申請序列號No.62/050,584的申請日的權益。

上述臨時專利申請通過整體引用并入在此。

關于聯邦政府資助的研究或開發的聲明

無。

技術領域

本發明涉及電外科系統和方法，并且更特別地，涉及多功能電外科等離子體附件。

背景技術：

用于控制創傷性和外科手術失血的標準方法是電外科發生器和激光器，其分別引導高頻電流或光能量來將熱量定位在出血血管中，以便凝結上覆的血液和血管壁。當在手術和治療內窺鏡檢查期間移除異常組織時，止血和組織破壞是至關重要的。對于單極電外科手術，電能量源自電外科發生器并且經由通常具有小的橫截面表面積的有源電極施加到目標組織，以將電能量集中在手術部位處。相對于有源電極來說較大的無源返回電極或患者板在遠離手術部位的位置處接觸患者，以完成通過組織的回路。對于雙極電外科手術，使用一對有源電極，并且電能直接流過兩個有源電極之間的組織。

McGreevy的美國專利No.4,429,694公開了主要取決于從電外科發生器輸送的電能量的特性可以實現的各種不同的電外科效果。

Morrison在1977年的美國專利No.4,040,426和McGreevy的美國專利No.4,781,175中描述了經由氬等離子體技術的單極電外科手術的另一種方法。稱為氬等離子體凝結(APC)或氬束凝結的該方法是在過去二十年內在外科手術中廣泛使用的電凝的非接觸單極熱消融方法。一般來說，APC涉及將可電離氣體(諸如氬)經過有源電極供應到目標組織，并將電能量作為非電弧擴散電流在電離通路中傳導到目標組織。在美國專利申請公開No.2013/0296848中，Canady等人描述了在手術的切割模式期間使用氬等離子體的電外科系統和方法。

技術實現要素：

在優選實施例中，本發明是多功能電外科等離子體附件。該附件具有手持件和可延伸探針組件。

在優選實施例中，本發明是用于電外科系統的附接件。附接件包括可連接到電外科手持件、殼體、連接器或其它設備的可延伸探針組件?？裳由焯结樈M件具有軸構件、管、電極、間隔件和筒夾。軸構件和管均可為組裝在一起的多個結構的形式，均可為單個的整體設計，或者兩者一起可為單個的整體設計。軸構件具有內部通道、遠端和近端，包括位于軸構件的遠端處的頸部，握持部分，以及朝向軸構件的近端延伸的細長部分。細長部分具有軸止動構件和對準特征。所述管具有內部通道并且具有緊固在軸內的近端和從軸的遠端延伸的遠端，管的內部通道內的電極，以及間隔件和筒夾。間隔件可移動地連接到軸構件，并且包括：具有用于可滑動地接納軸構件的細長部分的內部通道的主體，該內部通道具有用于將間隔件的內部通道與軸的細長部分的對準特征對準的內部對準特征；間隔件止動構件；以及外對準特征。筒夾將探針組件連接到電外科手持件、連接器或其它設備。筒夾具有用于接合間隔件止動構件的內部脊部并且具有用于與電外科手持件上的螺紋接合的內部螺紋。軸的細長部分在第一位置與第二位置之間在間隔件內可移動，在該第一位置中，電極的遠端的一部分延伸出管，并且在該第二位置中，電極的遠端不延伸出管。探針組件還可包括鄰接包圍電極的管的遠端的耐熱管。此外，探針組件可具有在耐熱管和細長管的遠端之間的鄰接處上的加強構件。軸止動構件可包括從軸的細長部分的近端延伸的多個齒。軸的對準特征包括在軸的細長部分上的平坦表面，并且間隔件的內部對準特征包括在間隔件的內部上的平坦表面。間隔件的外對準特征可包括在間隔件的外圓周上間隔開的不同寬度的一對脊部。

圍繞電極的管可以是組件，該組件包括絕緣管、與絕緣管的遠端相鄰的耐熱梢部、在絕緣管和耐熱梢部之間的接合處上的加強元件以及在絕緣管、耐熱梢部和加強元件的一部分上的收縮包覆件。在替代實施例中，所述管

握持件可包括具有多個凹陷的套環。

簡單地通過示出優選實施例和實施方式，根據下面的詳細描述，容易明了本發明的其它方面、特征和優點。本發明還能夠是其它和不同的實施例，并且在不脫離本發明的精神和范圍的情況下，可以在各種明顯的方面修改其若干細節。因此，附圖和描述被認為本質上是說明性的，而不是限制性的。本發明的另外的目的和優點將在下面的描述中部分地闡述，并且部分地將從描述中顯而易見，或者可以通過本發明的實踐而得知。

附圖說明

為了更完整地理解本發明及其優點，現在參考以下描述和附圖，其中：

圖1A是根據本發明的優選實施例的多功能電外科等離子體附件的第一側視圖。

圖1B是根據本發明的優選實施例的多功能電外科等離子體附件的頂視圖。

圖1C是根據本發明的優選實施例的多功能電外科等離子體附件的底視圖。

圖1D是根據本發明的優選實施例的多功能電外科等離子體附件的第二側視圖。

圖1E是根據本發明的優選實施例的多功能電外科等離子體附件的后視圖。

圖1F是根據本發明的優選實施例的多功能電外科等離子體附件的前視圖。

圖1G是根據本發明的優選實施例的多功能電外科等離子體附件的透視圖。

圖2A是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件處于縮回位置中以使得電極暴露在探針的梢部處的前透視圖。

圖2B是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件處于延伸位置中以使得電極不延伸到探針梢部的外部的前透視圖。

圖2C是根據本發明的優選實施例的處于縮回位置中的多功能電外科等離子體附件的可延伸探針組件的第一側視圖。

圖2D是根據本發明的優選實施例的處于縮回位置中的多功能電外科等離子體附件的可延伸探針組件的第二側視圖。

圖2E是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的前端視圖。

圖2F是根據本發明的優選實施例的處于延伸位置中的多功能電外科等離子體附件的可延伸探針組件的第一側視圖。

圖2G是根據本發明的優選實施例的處于延伸位置中的多功能電外科等離子體附件的可延伸探針組件的第二側視圖。

圖2H是根據本發明的優選實施例的處于縮回位置中的多功能電外科等離子體附件的可延伸探針組件的后透視圖。

圖2I是根據本發明的優選實施例的處于延伸位置中的多功能電外科等離子體附件的可延伸探針組件的后透視圖。

圖2J是根據本發明的優選實施例的處于縮回位置中的多功能電外科等離子體附件的可延伸探針組件的第一橫截面視圖。

圖2K是圖2J所示的第一橫截面視圖的近端的近視圖。

圖2L是圖2J所示的第一橫截面視圖的遠端的近視圖。

圖2M是根據本發明的優選實施例的處于縮回位置中的多功能電外科等離子體附件的可延伸探針組件的第二橫截面視圖。

圖2N是圖2M所示的第二橫截面視圖的近端的近視圖。

圖3A是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的第一側視圖組裝圖。

圖3B是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的第二側視圖組裝圖。

圖3C是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的后透視圖組裝圖。

圖3D是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的前透視圖組裝圖。

圖4A是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的軸的第一側視圖。

圖4B是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的軸的第二側視圖。

圖4C是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的軸的端視圖。

圖4D是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的軸的前透視圖。

圖4E是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的軸的后透視圖。

圖4F是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的軸的第一橫截面視圖。

圖4G是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的軸的第二橫截面視圖。

圖5A是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的帶鍵圓筒的軸的第一透視圖。

圖5B是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的帶鍵圓筒的軸的第二透視圖。

圖5C是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的帶鍵圓筒的軸的第三透視圖。

圖5D是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的帶鍵圓筒的軸的第一側視圖。

圖5E是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的帶鍵圓筒的軸的第二側視圖。

圖5F是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的帶鍵圓筒的軸的第一端視圖。

圖5G是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的帶鍵圓筒的軸的第二端視圖。

圖5H是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的圓筒的軸的第一橫截面視圖。

圖5I是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的圓筒的軸的第二橫截面視圖。

圖6A是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的筒夾的前透視圖。

圖6B是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的筒夾的后透視圖。

圖6C是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的筒夾的第一側視圖。

圖6D是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的筒夾的后端視圖。

圖6E是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的筒夾的前端視圖。

圖6F是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的筒夾的第二側視圖。

圖6G是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的筒夾的第一橫截面視圖。

圖6H是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的筒夾的第二橫截面視圖。

圖7A、7B和7C是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的頂部部分的透視圖。

圖7D是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的頂部部分的頂視圖。

圖7E是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的頂部部分的第一側視圖。

圖7F是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的頂部部分的底視圖。

圖7G是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的頂部部分的第二側視圖。

圖7H是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的頂部部分的后視圖。

圖7I是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的頂部部分的前視圖。

圖7J是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的頂部部分的頂部前透視圖。

圖7K是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的頂部部分的底部后透視圖。

圖7L是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的頂部部分的底部透視圖。

圖8A是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的底部部分的頂視圖。

圖8B是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的底部部分的側視圖。

圖8C是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的底部部分的底視圖。

圖8D是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的底部部分的前視圖。

圖8E是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的底部部分的前透視圖。

圖8F是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的底部部分的后透視圖。

圖9A是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的按鈕和PCB板的頂視圖。

圖9B是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的按鈕和PCB板的側視圖。

圖9C是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的按鈕和PCB板的前視圖。

圖9D是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的按鈕和PCB板的透視圖。

圖10A是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的連接器的側視圖。

圖10B是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的連接器的后端視圖。

圖10C是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的連接器的前透視圖。

圖10D是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的連接器的后透視圖。

圖10E是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的連接器的金屬插入件的后透視圖。

圖10F是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的連接器的金屬插入件的側透視圖。

圖10G是根據本發明的優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的連接器的金屬插入件的后端視圖。

圖11A是根據本發明的第二優選實施例的多功能電外科等離子體附件的第一側視圖。

圖11B是根據本發明的第二優選實施例的多功能電外科等離子體附件的頂視圖。

圖11C是根據本發明的第二優選實施例的多功能電外科等離子體附件的底視圖。

圖11D是根據本發明的第二優選實施例的多功能電外科等離子體附件的第二側視圖。

圖11E是根據本發明的第二優選實施例的多功能電外科等離子體附件的后視圖。

圖11F是根據本發明的第二優選實施例的多功能電外科等離子體附件的前視圖。

圖11G是根據本發明的第二優選實施例的多功能電外科等離子體附件的透視圖。

圖12A是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件處于縮回位置中以使得電極暴露在探針梢部處的前透視圖。

圖12B是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件處于延伸位置中以使得電極不延伸到探針梢部的外部的前透視圖。

圖12C是根據本發明的第二優選實施例的處于縮回位置中的多功能電外科等離子體附件的可延伸探針組件的第一側視圖。

圖12D是根據本發明的第二優選實施例的處于縮回位置中的多功能電外科等離子體附件的可延伸探針組件的第二側視圖。

圖12E是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的前端視圖。

圖12F是根據本發明的第二優選實施例的處于延伸位置中的多功能電外科等離子體附件的可延伸探針組件的第一側視圖。

圖12G是根據本發明的第二優選實施例的處于延伸位置中的多功能電外科等離子體附件的可延伸探針組件的第二側視圖。

圖12H是根據本發明的第二優選實施例的處于縮回位置中的多功能電外科等離子體附件的可延伸探針組件的后透視圖。

圖12I是根據本發明的第二優選實施例的處于延伸位置中的多功能電外科等離子體附件的可延伸探針組件的后透視圖。

圖12J是根據本發明的第二優選實施例的處于縮回位置中的多功能電外科等離子體附件的可延伸探針組件的第一橫截面視圖。

圖12K是圖12J所示的第一橫截面視圖的近端的近視圖。

圖12L是圖12J所示的第一橫截面視圖的遠端的近視圖。

圖12M是根據本發明的第二優選實施例的處于縮回位置中的多功能電外科等離子體附件的可延伸探針組件的第二橫截面視圖。

圖12N是圖12M所示的第二橫截面視圖的近端的近視圖。

圖13A是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的第一側視圖組裝圖。

圖13B是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的第二側視圖組裝圖。

圖13C是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的后透視圖組裝圖。

圖13D是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的前透視圖組裝圖。

圖14A是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的軸的第一側視圖。

圖14B是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的軸的第二側視圖。

圖14C是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的軸的端視圖。

圖14D是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的軸的前透視圖。

圖14E是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的軸的后透視圖。

圖14F是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的軸的第一橫截面視圖。

圖14G是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的軸的第二橫截面視圖。

圖15A是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的帶鍵圓筒的軸的第一透視圖。

圖15B是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的帶鍵圓筒的軸的第二透視圖。

圖15C是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的帶鍵圓筒的軸的第三透視圖。

圖15D是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的帶鍵圓筒的軸的第一側視圖。

圖15E是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的帶鍵圓筒的軸的第二側視圖。

圖15F是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的帶鍵圓筒的軸的第一端視圖。

圖15G是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的帶鍵圓筒的軸的第二端視圖，

圖15H是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的圓筒的軸的第一橫截面視圖。

圖15I是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的圓筒的軸的第二橫截面視圖。

圖16A、16B和16C是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的頂部部分的透視圖。

圖16D是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的頂部部分的頂視圖。

圖16E是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的頂部部分的第一側視圖。

圖16F是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的頂部部分的底視圖。

圖16G是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的頂部部分的第二側視圖。

圖16H是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的頂部部分的后視圖。

圖16I是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的頂部部分的前視圖。

圖16J是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的頂部部分的頂部前透視圖。

圖16K是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的頂部部分的底部后透視圖。

圖16L是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的頂部部分的底部透視圖。

圖17A是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的底部部分的頂視圖。

圖17B是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的底部部分的側視圖。

圖17C是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的底部部分的底視圖。

圖17D是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的底部部分的前視圖。

圖17F是根據本發明的第二優選實施例的多功能電外科等離子體附件的可延伸探針組件的手持件的底部部分的后透視圖。

具體實施方式

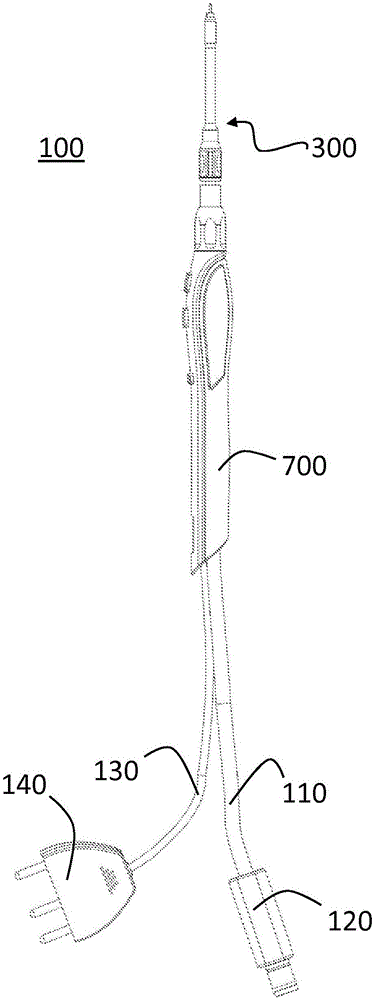

參考附圖描述根據本發明的優選實施例的多功能電外科等離子體附件。在圖1A-1G中，電外科附接件100具有手持件700、從手持件700的近端延伸的氣體供應管110、用于將氣體供應管110連接到氣體源(未示出)的連接器120、從手持件700的近端延伸的電線130、用于將電線連接到電外科發生器的連接器140以及連接到手持件700的遠端的可延伸探針300。

根據優選實施例，在圖2A-6H中所示的可延伸探針300具有連接到軸400的梢部組件、間隔件500和筒夾600。梢部組件具有通過管340延伸(參見圖2L)的電極370、耐熱梢部350、層342(諸如耐熱梢部350和管340上的粘附管或隔離層)、在耐熱梢部350和管340之間的接合處上的加強元件344，以及在梢部組件的其余部分上的收縮管346。加強元件344加強耐熱梢部350和管340之間的接合處，以防止梢部組件在該接合處彎曲。

在圖4A-4G中所示的軸400具有帶有用于握持軸的多個凹陷或凹槽412的套環或握持構件410、圓筒形頸部420以及具有多個接合齒432的細長部分430。細長部分主要是圓筒形的，但具有用于與間隔件500對準的相對的平坦側面434。

在圖5A-5I中所示的間隔件500具有第一圓筒形部分510、環形脊部520和具有一對不同尺寸的脊部542、544的第二圓筒形部分530。間隔件500的內部具有用于接納軸400的細長部分430的通道。在第二圓筒形部分530的端部處，間隔件500的內部具有用于接納金屬觸點580的肩部532。所述通道具有用于與在軸400的細長部分430中的平坦側面434對準的兩個平坦側面512。雖然這里示出了兩個倒圓的側面和兩個平坦側面的形狀用于軸400與間隔件500的對準，但是其它對準設計是公知的并且可以與本發明一起使用。

在圖6A-6H中所示的筒夾600具有主體610，該主體610在用于握持筒夾的其外部上具有多個凹陷或凹坑612。筒夾600的內部具有用于與手持件700上的螺紋接合的螺紋620。

手持件700具有殼體，該殼體具有在圖7A-7L中所示的上部部分和在圖8A-8F中所示的下部部分。上部部分具有主體710，該主體710具有用于接納控制按鈕的在其中的多個開口742、744和746。主體710可具有用于接納例如產品標簽的凹陷區域748。上部部分具有沿其側面的脊部結構712和用于與底部部分配合的凸片730和754。上部部分具有用于與筒夾600上的螺紋配合的帶螺紋的頸部720。帶螺紋的頸部720的內部具有用于與間隔件500上的脊部542、544接合的一對不同的凹槽722、724。在鄰近每個孔742、744和746的上部部分的內部上，存在用于支撐PCB板和用于控制氣流和電流的按鈕的支撐元件743、745和747的一部分。上部部分的內部另外具有用于支撐PCB板的支撐件752。手持件700的底部或下部部分800具有主體660、一對握持部分862、用于與上部部分中的凸片730接合的凹槽868以及用于與手持件的上部部分中的脊部結構712接合的脊部結構864。

PCB板/按鈕組件在圖9A-9D中示出。PCB板910通過手持件700中的支撐元件743、745、747和752支撐在手持件中。每個按鈕具有延伸通過上部主體部分710中的相應孔742、744、746的上部部分922、932、942，平坦保持元件924、934、944，以及偏置元件926、936、946。

在另一個優選實施例中，本發明是用于將探針組件連接到多功能電外科等離子體附件的手持件的系統和方法。手持件的遠端具有連接器部分，該連接器部分具有用于與探針組件上的筒夾配合的外螺紋。手持件的連接器部分的頸部具有對準狹槽，該對準狹槽具有從狹槽的開口端向內成角度的側面。狹槽的側面基本上是直的并且平行于靠近狹槽的封閉端的狹槽的長度。成角度的側面用于旋轉地自對準探針組件的間隔件上的引導構件，以確保探針組件與手持件正確對準。手持件中的連接器具有帶有多個傾斜肩部的內部通道，以使間隔件與手持件軸向對準。間隔件具有用于插入到手持件的連接器部分中的第一端。第一端是傾斜的，以提供初始的軸向自對準。間隔件具有部分地沿其長度的傾斜肩部，以提供間隔件與手持件的連接器部分的進一步軸向自對準。間隔件進一步具有止動構件，當探針組件完全插入手持件中時，該止動構件將鄰近手持件的連接器部分的遠端。間隔件還進一步具有與其軸線平行的脊部，用于間隔件與手持件的徑向對準。脊部的遠端成角度以提供探針組件與手持件的觸覺徑向自對準。

參考圖11A-17D描述根據本發明的第二優選實施例的多功能電外科等離子體附件。在圖11A-11G中，電外科附接件1100具有手持件1700，從手持件1700的近端延伸的氣體供應管1110，用于將氣體供應管1110連接到氣體源(未示出)的連接器1120，從手持件1700的近端延伸的電線1130，用于將電線連接到電外科發生器的連接器1140，以及連接到手持件1700的遠端的可延伸探針1300。

探針組件具有筒夾600、間隔件1500、軸構件1400、例如由陶瓷材料形成的耐熱梢部、電極1370和金屬觸點1380。電極1390具有靠近其遠端的塑料卷曲部1390，以將電極保持在軸1400中的通道的中心中。在圖14A-14G中示出的軸構件1400具有例如由塑料制成的整體設計，具有帶有用于握持軸的多個凹陷或凹槽1412的套環或握持構件1410、頸部1420和具有多個接合齒1432的細長部分1430。細長部分主要是圓筒形的，但具有用于與間隔件1500對準的相對的平坦側面1434。頸部1420在其內具有用于接納電極1370的通道。

第二實施例具有用于將探針組件1300連接到多功能電外科等離子體附件的手持件1600的替代系統和方法。手持件具有在圖16A-16L中示出的上部部分。下部部分示于圖17A-D中。手持件1600的遠端具有連接器部分1620，該連接器部分1620具有用于與探針組件1300上的筒夾1600配合的外螺紋。手持件的連接器部分的頸部具有對準狹槽1622，該對準狹槽1622具有從狹槽1622的開口端向內成角度的側面部分1624。狹槽的側面基本上是直的，并且平行于靠近狹槽的封閉端的狹槽的長度。成角度的側面用于旋轉地自對準探針組件的間隔件上的引導構件，以確保探針組件與手持件正確對準。手持件中的連接器具有帶有多個傾斜肩部的內部通道，以將間隔件1500與手持件1600軸向對準。間隔件1500具有用于插入手持件的連接器部分中的第一端。第一端具有傾斜部分1536以提供初始的軸向自對準。間隔件具有部分地沿其主體1530的傾斜肩部1534，以提供間隔件與手持件的連接器部分的進一步軸向自對準。間隔件進一步具有止動構件1520，當探針組件完全插入手持件中時，該止動構件1520將鄰近手持件的連接器部分的遠端。間隔件還進一步具有與其軸線平行的脊部1522，用于將間隔件與手持件徑向對準。脊部1522的遠端成角度以提供探針組件與手持件的觸覺徑向自對準。

手持件1700的底部部分或下部部分1800具有主體1860、蝶形握持部1862、用于與上部部分中的凸片1730接合的凹槽以及用于與手持件的上部部分中的脊部結構1712接合的脊部結構1864。

已經出于說明和描述的目的呈現了本發明的優選實施例的前述描述。其并不旨在窮舉或將本發明限制為所公開的精確形式，并且根據上述教導可以進行修改和變化，或者可以從本發明的實踐中獲得。選擇和描述實施例，以便解釋本發明的原理及其實際應用，以使得本領域技術人員能夠在如適合于預期特定用途的各種實施例中利用本發明。其旨在本發明的范圍由所附的權利要求及其等同物限定。上述文獻中的每一個的全部內容通過引用并入本文。
