本發明涉及一種導液管設備和相應系統以及用于改善向患者配給治療流體的方法。更特別地，本發明是基于使用低壓電流向特定的目標區域輸送和/或再循環加熱的電離藥液。

背景技術：

化療使用細胞毒素類藥物來破壞癌癥細胞。通常，將細胞毒素類藥物直接注射進患者血液或者藥片或膠囊形式的細胞毒素類藥物分解后間接進入患者血液。這種技術依賴于細胞毒素類藥物在患者血液內循環而到達癌細胞。人們已經開發出通過患者血液的配給方法，諸如用于治療膀胱癌的膀胱內化療(IVC)以及用于治療卵巢癌的腹膜內化療(IPC)。在IVC及IPC治療中，以流體形式經由導液管將細胞毒素類藥物輸至患者膀胱或腹腔。在膀胱內化療中，將導液管經由患者尿道插入膀胱；而在腫瘤細胞減滅術中，將導液管經由患者腹腔壁的切孔插入腹腔。可利用第一導液管將流體加入患者膀胱或腹腔，流體在膀胱或腹腔內循環，然后利用第二導液管使流體從膀胱或腹腔排出。這些方法將細胞毒素類藥物直接輸送到癌癥細胞，血流內盡可能少地吸收藥物，因此比傳統化療的副作用更少。

最近，人們已經引進諸如高溫化療(CHT)及電動給藥(EMDA)的技術。高溫化療是諸如IVC和IPC治療的變型方案，其中，將在膀胱或腹腔內循環的細胞毒素類藥物加熱到高于體溫幾度，以使藥物在殺滅癌癥細胞的過程中更加有效。熱療已表現出改變藥物在細胞內的分布，同時提高其新陳代謝和反應速率。特別地，熱療使腫瘤細胞吸收藥物的吸收率增加的同時還表現出可抑制受損腫瘤細胞的DNA修復。在本發明人的申請EP2654861中詳細描述了這種方法的應用。

一種替選的給藥方法是電動給藥，這涉及離子電滲、電泳和電穿孔三種機制，全部這三種機構都是基于應用電流來遷移帶電粒子。現有技術中已對這些機制中的每個機制有所說明，例如在US5779661中。在實踐中，將連接至電流源的第一電極插入患者體內，在體外應用第二電極。將電離藥液輸送到目標區域附近，施加電流以促進藥物遷移到待治療的組織內。這兩種方法取得了可喜的成果。然而，這些治療涉及在多個療程中給藥，通常一年6到12個療程，在每個療程中，均須將導液管或其他設備插入患者內。這顯然是一種令人疲憊的程序，尤其是絕大多數患者可能事前曾做過手術并且正處于恢復期。此外，盡管經過治療，但仍存在癌癥細胞復發的巨大風險。因此，需要一種改善患者舒適度并且降低腫瘤復發率的療法。

技術實現要素：

本發明的目的在于，至少是緩解上述缺陷，或者提供一種現有產品的替選產品。

根據本發明的第一方面，提供一種將治療流體輸送至患者體腔的導液管。導液管包括：入流內腔，用于向患者體腔輸送流體；出流內腔，用于從患者體腔回收液流；電極，其在使用中位于患者體腔內；以及用于向電極供電的裝置。

因此，根據本發明所述的導液管能夠輸送、回收和/或再循環治療流體及電動配給相同的治療流體。在輸送流體之前對其進行加溫以使EMDA與高溫化療的有益效果相結合，該設備特別有利。人們先前并未考慮到將兩種療法結合，會在兩組化療療程中分開應用這兩種療法，即每年12到24個療程。這不僅令患者感到分外疲憊，而且還會提高因重復性插入導液管所致的軟組織挫傷和感染風險。另外，兩組化療具有累加的副作用并且可能達到有毒性的藥物濃度。最后，因?yàn)殡p套藥物費用而會對經濟產生影響。替選地，如果依次進行EMDA和CHT療程以便將療程總數限制成每年6到12次，則會降低每次單獨治療的有益效果。

入流內腔允許向患者體腔內輸送治療流體；出流內腔允許從患者體腔回收治療流體。在將導液管整合于治療流體再循環系統中時，這種雙腔配置具備許多優點。例如，能夠在不損失熱量的情況下輸送加溫的治療流體。實際上，在輸送和回收的流體在單個通道內循環的單腔導液管中，輸送流體的溫度會因與較冷的回收流體混合而下降。此外，在單腔系統中，流出的流體會干擾流入的流體，反之亦然，從而無法實現有效的再循環。在設置至少兩個內腔時，這就不再成為問題。此外，雙腔導液管的優勢在于，在再循環回收的流體之前能夠?qū)ζ溥M(jìn)行處理，例如過濾，以便盡量減小或防止系統中堵塞的風險。

優選地，導液管進一步包括一個或多個入流端口以及一個或多個出流端口，所述入流和出流端口在使用中位于患者的體腔內。入流和出流端口優選位于導液管的遠側頂端附近。另外，入流端口位于電極附近，以確保最佳電離作用。為了最佳展布，入流端口和出流端口被定位在大體上彼此徑向相對的位置上。入流和出流端口的數目、形狀和尺寸將取決于諸如待治療的體腔、待輸送的流體體積、所需流速等參數。優選地，入流內腔和出流內腔被整體成型于導液管中。例如，導液管和內腔可以由相同的材料整體模制而成，或者內腔被整體成型于導液管的材料內。導液管和/或內腔的材料優選為生物相容性和/或非導電性材料。導液管的優選材料的示例包括但不限于聚氯乙烯(PVC)、聚氨酯(PU)、聚乙烯(PE)、聚丙烯(PP)及硅基材料。

供電裝置允許將電流從電源提供到導液管的電極。優選地，供電裝置包括供電電纜。在優選的實施例中，供電電纜具有足以防止使患者不舒適和受傷的柔性并且具有足以有助于將導液管導入體腔內的剛性。在該實施例中，導液管的材料也優選具有柔性。

根據本發明的第二方面，提供一種將治療流體輸送至患者體腔的系統。如上所述，通過包括導液管，所述系統具有多功能性并且能夠作為獨立功能或組合用于輸送治療流體、回收流體、再循環流體、加溫流體、應用EMDA。如上所述，能夠在僅插入一個導液管的單個療程中進行這些功能的組合。

優選地，所述系統進一步包括外部電極，其在使用中位于患者皮膚的區域上。該外部電極可以呈現墊片形式，以便于應用。優選地，所述系統進一步包括電源。外部電極和電源構成電子電路，該電子電路包括導液管內的內部電極和供電裝置。

優選地，所述系統進一步包括治療流體源，該治療流體源包括溶液中的至少一個或多個藥物組合物。為了有效地電動給藥，藥物本身可以被電離和/或呈現于電離介質中。優選的藥物包括但不限于化療藥物(例如絲裂霉素)和抗生素。將會選擇不會抑制或降低藥物有益活性的電離介質，諸如基于蒸餾水的介質。治療流體優選包括液體或者正是液體。優選地，所述系統進一步包括用于選擇性將治療流體源排除在再循環系統外或者將治療流體源包括在再循環系統內的裝置。所述裝置可以包括閥門，該閥門能夠在將流體源包括在系統內的第一位置與將流體源排除在系統外的第二位置之間切換。可以在程序開始時將這個源包括在系統內，以便將治療流體引入所述系統。一旦已將所需的流體量引入所述系統，便立即將流體源排除在所述系統外。這就提供了一種精確控制輸送至患者并再循環的流體量的有效方式，在僅能使用少量流體的情況下，例如在IVC程序中，這將特別有利。

優選地，所述系統進一步包括加熱元件，用于加熱治療流體。在優選的實施例中，加熱元件加溫?zé)峤粨Q器，治療流體循環通過該加溫器。例如，治療流體循環通過加溫盒中的通道，該加溫盒被定位于加熱元件中。由本發明人開發的優選熱交換器參閱WO2012/168451，并且包括導熱片，該導熱片包括金屬箔的外層以及生物相容性材料的內層。

根據本發明所述的系統能夠被用作開放系統，在該開放系統中，向患者的體腔輸送治療流體，從體腔回收治療流體，再丟棄治療流體。更有利地，所述系統被用作封閉系統，在該封閉系統中，將從體腔回收的流體再循環到患者內，由此能夠精確控制流體量(并由此精確控制輸送的藥物)，精確控制流體在系統中的溫度和壓力。

根據本發明的第三方面，提供一種用于將治療流體輸送到患者體腔內的方法，包括如上所述的導液管或系統。在優選的實施例中，所述包括以下步驟：(a)將導液管插入患者體腔內；(b)通過入流內腔輸送治療流體并通過出流內腔回收治療流體；以及對電極施加電流。

優選地，所述方法包括以下步驟：(d)將回收的治療流體再循環到入流內腔中。根據本發明所述的方法可以是膀胱內治療、腹膜內治療或血管內治療。表達“體腔”不包括諸如耳孔、肺臟或口腔的體腔或者該方法不會適用的其他體腔。

如上所述，能夠單獨地或組合地使用導液管的各種功能。在優選的實施例中，在步驟和中所用的全部功能同時進行，以便患者能夠從EMDA和高溫化療的聯合療效中獲益。本發明不僅減少一年中所需的療程數，而且在同時應用兩種技術時，能夠看到協同作用，如下所示。

附圖說明

將參照?qǐng)D1進一步對本發明加以描述。

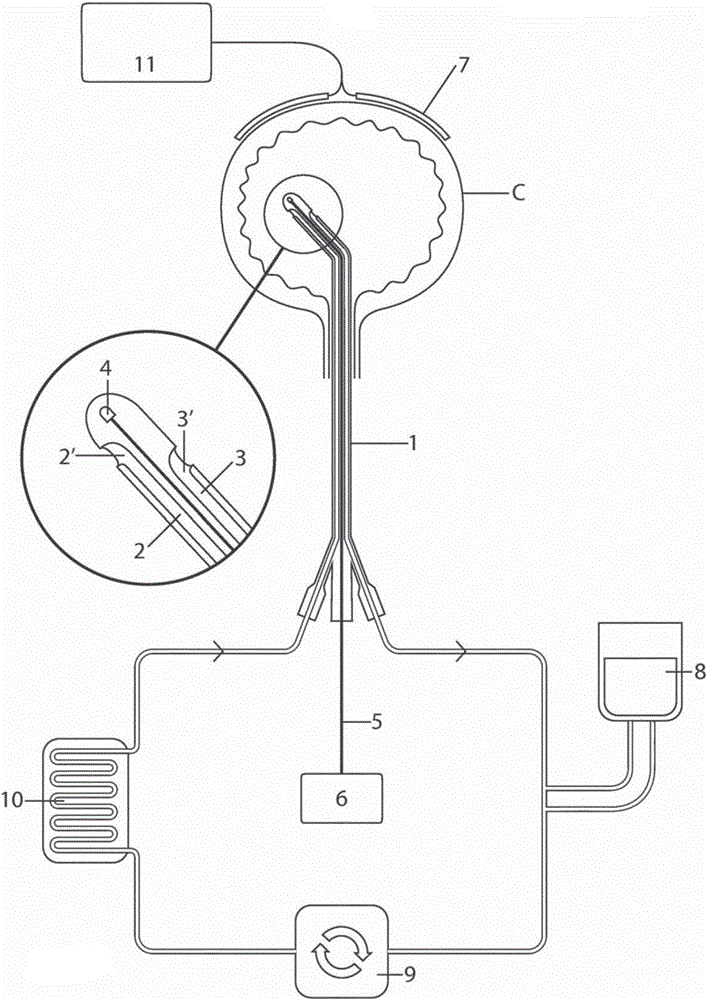

圖1是包括根據本發明所述的導液管的系統的示意圖。

具體實施方式

參照?qǐng)D1，示出用于向患者體腔C輸送治療流體的導液管1，所述導液管1包括：用于向患者體腔C輸送流體的入流內腔2；用于從患者體腔C回收液流的出流內腔3；在使用中位于患者體腔C內的電極4；以及用于向電極4供電的裝置5。

在該實施例中，供電裝置5是電力電纜。導液管1由柔性的生物相容性材料制成，并且電力電纜5是便于操縱和插置并盡量減少患者不舒適度的柔性電纜或電線。供電裝置5被包封在非導電鞘管中(圖中未示)。鞘管能夠被整體成型于導液管1中或者導液管1本身能夠由非導電材料制成。

導液管1包括大致細長的構件，入流內腔2、出流內腔3和供電裝置5被包封在該構件內。能夠考慮各種構型，諸如圖2A至2C中所示的那些構型。內腔2、3和/或電力電纜鞘管在適用情況下能夠被構造成單獨的通道或者被整體成型于導液管1中。可以向?qū)б汗?添加其他元件，包括用于測量流入和/或流出體腔的流體的溫度和/或壓力的傳感器(圖中未示)。

在本方面的上下文內，將最接近醫療技術人員的導液管端部稱作導液管的近端，并且將最接近患者體腔的導液管端部稱作導液管的遠端。提供的全部取值范圍將最外值包括在內。

導液管1的遠端被彎曲，以便協助插入并盡量減少組織創傷。內腔的總直徑和直徑取決于待治療的體腔(例如，用于IVC的內腔直徑小于用于IPC的內腔直徑)、所需的流速以及循環的治療流體體積。導液管1由生物相容性和非導電性材料制成。

在圖1中，電極4(有時稱作“天線”或“有源電極”)位于導液管的遠側末端并且通過電力電纜5連接至外部電源6。第二電極7被置于患者的皮膚上，有效地靠近電子電路，該第二電極7在該實例中是墊片。電極7被連接至電動系統11。導液管1進一步包括與入流內腔2和體腔C流體連通的入流端口2’；以及與出流內腔3和體腔C流體連通的出流端口3’。在使用中(即當將導液管1正確定位于患者體腔中時)，入流和出流端口2’和3’位于導液管的遠端且位于患者體腔中，以便能夠?qū)⒅委熈黧w輸送體腔C并且從體腔C回收治療流體。在圖1中，入流端口2’位于內部電極4附近，以便優化EMDA的效率。

圖1還示出輸送和/或再循環系統，包括用于治療流體的儲液器8、用于使流體循環通過系統的泵送元件9以及用于加熱流體的加熱元件10。

流體儲液器8包含治療流體并且可以是注射器、流體帶或其他類型的儲液器。針對IVC程序，其容量可以從50到500ml，針對IPC程序，其容量可以從50到5000ml。在需要固定的藥物量并由此需要固定的流體體積的情況下，這一點特別具有相關性。所述系統包括用于一旦已將流體輸送到系統內便將儲液器排除在系統外的開關。流體儲液器8能夠被直接連接至加熱元件10或系統中的管道。

在該優選實施例中，加熱元件10包括流體加熱容器，流體循環通過該流體加熱容器并且能夠?qū)⒃摿黧w加熱容器置于加溫單元中，通常介于兩個加熱板之間。加熱元件適于在至多+/-1℃的變化范圍內調節溫度并且在治療流體流入患者體腔時將其溫度調節到40至44℃的范圍。在本發明的上下文內所述的任何數值范圍包括最低值和最高值。

當再循環治療流體時，即將從患者體腔回收的流體再循環到體腔內時，本發明特別有利。將治療流體加熱達所需的溫度(最優選的溫度是43℃)。然后，在不再經任何熱處理的情況下將流體輸送到體腔內并且保持在相同的溫度，因?yàn)榱黧w不斷經受再循環。由此獲得的持續血管舒張能夠使藥物更加有效地發揮作用。為了優化加熱過程，在該實例中是蠕動泵的泵送元件9被定位在加熱元件10之前，以便通過正壓將治療流體饋送至加熱元件9。在膀胱內化療中，泵通常會使再循環流體保持介于1ml/min至500ml/min之間，但在再循環流體介于100至350ml/min之間時，獲得最優結果。

在系統中能夠包括溫度和/或壓力傳感器，以在流體進入患者體腔時，在流體退出患者體腔時，進入加熱元件10之前(用于包括加熱元件)，測量溫度和/或壓力。傳感器能夠提供對流體的溫度和/或壓力的直接測量(內聯式傳感器)，位于管道外、患者外或患者內。

所述系統能夠是“開放系統”，其中將流體輸送至患者體腔并隨后將流體移除。在該實施例中，將從患者體腔移除的流體再循環通過所述系統，以便重新輸送至體腔。本系統允許以精確且恒定的溫度和壓力輸送流體。

通常，所述系統將包括集成的控制單元,該控制單元控制加熱元件、泵和/或電源。優選地，集成的控制單元會包含控制面板和屏幕，該屏幕可顯示實時讀數。集成的控制單元還可記錄數據并且還可對系統進行編程(例如用戶可對患者的治療選擇具有特定時長和溫度曲線的程序)。

在使用中，導液管1裝配到患者。在IVC程序中，經由患者尿道插入導液管；而在IPC程序中，經由患者腹腔壁的切口插入導液管。裝配導液管1，以使電極4、入流端口2’和出流端口3’位于患者體腔中，鄰近待治療的區域。將第二電極裝配至患者，通常作為墊片裝配到患者的皮膚上。

來自流體儲液器8的治療流體通過泵9和加熱元件10之前的管道注入到所述系統內，或者通過加熱元件注入到所述系統中。一旦已經注入所需量的治療流體，便切換閥門，其使儲液器9排除在所述系統外。

通過泵9使流體循環通過所述系統并且流過加熱元件10。在流體進入加熱元件10之前，能夠測量和調節循環壓力。流體循環通過位于加溫單元的兩個加熱板之間的流體加熱容器。在加熱元件10中和/或在流體流出加熱元件10時測量和調節流體的溫度。再使流體循環到導液管1的入流內腔2并通過入流端口2’退出到患者體腔內。

與此同時，由電源6通過電力單元3向內部電極4供應低壓電流。建議的電壓范圍從1mA到5mA。在流體流出導液管時向流體施加電流，通過離子電滲和電泳使藥物遷移到目標區域。通過由加溫流體形成的高溫狀態進一步改善這種遷移。通過出流端口3’將流體回收到出流內腔3中，以便丟棄或優選再循環到所述系統中。

因此，從上文中可以看出，本發明提供了現有癌癥治療方法的良好替選方案并且能夠在諸如化療的手術之前、之中和/或之后使用，以防癌癥復發和/或用于高危患者的維持療法。特別地，根據本發明所述的導液管和系統能夠通過組合EMDA、高溫化療和再循環來進行給藥。這能夠在不增加化療療程次數及相關缺陷的情況下實現。另外，通過組合EMDA技術與熱療獲得協同作用，并且能夠降低復發率。
