相關申請的交叉引用

本申請要求于2014年9月26日公開的美國臨時申請?zhí)枮?2/055798、名稱為“優化的刺激脊髓的系統和方法”的優先權，并在此將其全部內容以引用的方式合并。

本公開的主題涉及脊髓刺激，更具體地涉及基于使用電的時間信號促進脊髓刺激的功效，效率和副作用。

背景技術：

脊髓刺激已經成為治療慢性疼痛的潛在可行治療手段，而其他治療手段，例如動力學（身體康復），藥物和外科手術治療均未有明顯療效。然而，研究表明scs應用于臨床的的功效是高度不穩定的，并且近年來其功效幾乎沒有改善。常規的臨床scs通常伴隨有副作用，包括在疼痛區域上與背側柱的神經活化相關的感覺異常或麻刺感覺。這些感覺異常可能不利地影響患者對治療和依從性的滿意度。改善scs的臨床功效和減少與scs相關的感覺異常的努力沒有集中在scs對背角疼痛處理回路中神經元活性的影響。最近，已經聲稱包括脈沖scs和高頻scs的scs的新穎方法提供與臨床scs相當?shù)奶弁淳徑猓哂酗@著降低的感覺異常。然而，這些方法可能不是最佳的，因?yàn)樗鼈兗炔凰阉饕膊粚?shí)現已經通過算法確定為對于功效（減少與疼痛減輕相關的神經活動），效率（功耗）和感覺異常減少的最佳參數。

技術實現要素：

本概要提供了一個簡化的形式，在下面的詳細描述中進一步描述的概念。本摘要不旨在確定所聲稱的標的物的主要特征或基本特征，也不被解釋為限制所要求的標的物的范圍。

在至少一個實施例中，一種優化用于向受試對象進行刺激傳遞的時間脈沖信號的方法,該方法包括：產生第一代時間脈沖信號；根據所述第一代時間脈沖信號向受試對象傳遞刺激;測量受到傳遞的刺激影響的功效參數、效率參數以及副作用參數;使用測量得到的所述功效參數、所述效率參數以及所述副作用參數確定所述第一代時間脈沖信號的適合度;根據所確定的所述第一生成時間脈沖信號的適合度，使用所述第一時間脈沖信號來產生第二時間脈沖信號;根據所述第二代時間脈沖信號向所述受試對象傳遞刺激。

在至少一個示例中，該方法進一步包括根據任何特定代時間脈沖信號向受試對象傳遞刺激；測量受到根據所述特定代時間脈沖信號向所述受試對象傳遞刺激所影響的功效參數、效率參數以及副作用參數;使用所測量的所述特定代時間脈沖信號的所述功效參數，所述效率參數以及所述副作用參數來確定所述特定代時間脈沖信號的適和度；根據所確定的所述特定代時間脈沖信號的適合度，使用所述特定代時間脈沖信號來產生下一代時間脈沖信號。

在至少一個示例中，生成所述下一代時間脈沖信號包括使所述特定生成時間脈沖信號與至少一個其他時間脈沖信號交叉的。

在至少一個示例中，根據所述特定代時間脈沖信號或至少一個所述其他時間脈沖信號所產生的所述下一代時間脈沖信號中的任何脈沖的概率均獨立于任何所述其他脈沖的概率。

在至少一個示例中，將所述特定世代時間脈沖信號與至少一個所述其他時間脈沖信號交叉產生子代時間脈沖信號，生成所述下一代時間脈沖信號的方式包括將至少一個點突變添加到所述子代時間脈沖信號。

在至少一個示例中，還包括使用隨機信號生成所述下一代時間脈沖信號。

在至少一個示例中，所述受試對象包括物理受試對象;向所述受試對象傳遞刺激的形式包括將電脈沖向所述物理受試對象沖傳遞。

在至少一個示例中，所述受試對象包括計算模型;向所述受試對象傳遞刺激的方式包括模擬向計算模型傳遞脈沖。

在至少一個示例中，所方法還進一步包括對每個模擬向所述計算機傳遞的脈沖進行功效參數，效率參數和副作用參數的測量。

在至少一個示例中，所述受試對象包括計算模型;向所述受試對象傳遞刺激的方式包括模擬向計算模型傳遞脈沖。

在至少一個示例中，所述計算模型包括一個與人體背膠疼痛處理神經元網絡連接方式一致的模擬生物物理神經元網絡。

在至少一個示例中，所述計算模型將基于神經元纖維的傳導速度的延遲并入模擬神經末梢區域或背柱神經纖維的信號傳播。

在至少一個示例中，所述計算機模型包括背柱核內的神經元的表示。

在至少一個示例中，通過向計算模型進行模擬脈沖傳遞來生成所述第一代時間脈沖信號;根據所述第一代時間脈沖信號向所述受檢者傳遞刺激的方式包括將電脈沖傳遞至物理受試對象。

在至少一個示例中，測量受到傳遞的刺激影響的所述功效參數、所述效率參數以及所述副作用參數的方式包括通過確定與疼痛緩解相關的神經活動的減少量來測量所述功效參數。

在至少一個示例中，測量受到傳遞的刺激影響的所述功效參數、所述效率參數以及所述副作用參數的方式包括通過確定在所述第一代時間脈沖信號傳遞刺激時神經元的平均激發速率與所述第一代時間脈沖信號的頻率相同的恒定頻率刺激期間神經元的激發速率之間的差異來測量所述功效參數。

在至少一個示例中，測量受到傳遞的刺激影響的所述功效參數、所述效率參數以及所述副作用參數的方式包括通過確定所述第一代時間脈沖信號的平均頻率來測量所述效率參數。

在至少一個示例中，測量受到傳遞的刺激影響的所述功效參數、所述效率參數以及所述副作用參數的方式包括通過確定神經元的平均副作用放電率來測量所述副作用參數。

在至少一個示例中，通過測量得到的所述功效參數、所述效率參數以及所述副作用參數來確定所述第一代時間脈沖信號的適合度的方式包括最小化成本函數，其中：a、b和c是數字系數;f是所述功效參數參數;s是所述效率參數;p是所述副作用參數。

在至少一個示例中，所述受試對象為人類患者，至少部分所述副作用參數通過所述人類患者的反饋來確定。

在至少一個示例中，生成所述第一代時間脈沖信號的方式包括使用計算模型迭代生成多個前代時間脈沖信號。

在至少一個示例中，每個所述前代時間脈沖信號均用于將模擬刺激傳遞至所述計算機模型中，并且通過計算來測量所述功效參數、所述效率參數以及所述副作用參數以確定生成后代時間脈沖信號的過程中使用的所述前代時間脈沖信號的適合度。

在至少一個示例中，每個時間脈沖信號包括各個均可調節脈寬和幅度的脈沖。

在至少一個示例中，所述幅度對應于電壓或電流。

在至少一個實施例中，一種優化用于向患者進行刺激傳遞的時間脈沖信號的方法，所述方法包括：使用計算模型通過模擬向所述計算模型傳遞脈沖信號來生成時間脈沖信號集合，以及通過確定每個特定脈沖信號以及被確定為擬合的交叉脈沖信號的適合度來迭代產生連續世代脈沖信號;保存所生成的時間脈沖信號集合以供用戶選擇;根據使用戶選擇一個或多個保存的所述時間脈沖信號集合向患者傳遞電脈沖刺激。

在至少一個示例中，該方法進一步包括通過以下方式迭代產生連續的所述時間脈沖信號集合：根據所述時間脈沖信號集合的任何特定世代向患者傳遞電脈沖刺激;根據所述特定世代時間脈沖信號集合測量受到對患者的電脈沖刺激的傳遞影響的功效參數，效率參數以及副作用參數;使用所測量的功效，效率和其副作用參數確定所述特定世代時間脈沖信號集合的適合度;和使用根據所確定的特定世代時間脈沖信號集合的所述特定世代時間脈沖信號集合生成下一世代時間脈沖信號集合。

在至少一個示例中，該方法進一步包括通過以下方式迭代產生連續的所述時間脈沖信號集合：根據所述時間脈沖信號集合的任何特定世代向患者傳遞電脈沖刺激;根據所述特定世代時間脈沖信號集合測量受到對患者的電脈沖刺激的傳遞影響的功效參數，效率參數以及副作用參數;使用所測量的功效，效率和其副作用參數確定所述特定世代時間脈沖信號集合的適合度;和使用根據所確定的特定世代時間脈沖信號集合的所述特定世代時間脈沖信號集合生成下一世代時間脈沖信號集合。

在至少一個示例中，每個所述時間脈沖信號集合中的脈沖均可調節脈寬以及幅度。

在至少一個示例中，所述幅度對應于電壓或電流。

在至少一個實施例中，一種用于向受試對象傳遞電脈沖刺激的系統，所述系統包括：所述系統包括：遙控裝置，所述遙控裝置被配置為至少間歇地發送時間脈沖信號程序;刺激裝置，所述刺激裝置包括控制模塊，至少一個電極與所述控制模塊通信，以及與所述遙控裝置至少間歇通信以接收所述時間脈沖信號編程的輸入裝置，所述刺激裝置被配置為根據所述時間脈沖信號程序通過所述至少一個電極向所述受試對象傳遞電脈沖刺激。

在至少一個示例中，所述至少一個電極包括多個電極，每個所述電極放置在所述受試對象的相應部分附近。

在至少一個示例中，所述時間脈沖信號程序包括用于由多個所述電極中的每一個傳遞電脈沖刺激的相應指令。

在至少一個示例中，所述遙控裝置被配置為至少間歇地?zé)o線地傳送時間脈沖信號程序，并且所述刺激裝置的所述輸入裝置至少間歇地與所述遙控裝置無線通信以接收所述時間脈沖信號程序。

在至少一個示例中，所述遙控裝置和所述刺激裝置通過以下方式中的至少一個進行通信：射頻傳輸;藍牙傳輸;和無線局域網（wlan）。

在至少一個示例中，還包括處理器，其被配置為通過優化時間脈沖信號來生成所述時間脈沖信號程序：使用計算模型通過模擬向所述計算模型傳遞脈沖信號來生成所述時間脈沖信號，以及通過確定每個特定脈沖信號以及被確定為擬合的交叉脈沖信號的適合度來迭代產生連續世代脈沖信號。

在至少一個示例中，所述處理器被配置為通過進一步迭代產生時間脈沖信號集合的連續世代來優化所述時間脈沖信號：根據時間脈沖信號的任意特定世代去促進電脈沖刺激對所述受試對象的傳遞；測量受到根據所述特定世代時間脈沖信號向所述受試對象傳遞電脈沖刺激影響的功效參數，效率參數以及副作用參數;使用所測量的功效參數，效率參數以及副作用參數確定所述特定世代時間脈沖信號的適合度;根據所確定的特定世代時間脈沖信號的適合度，使用所述特定世代時間脈沖信號來產生下一代時間脈沖信號。

在至少一個示例中，每個所述時間脈沖信號包括傳遞具有可調節脈寬和幅度的脈沖的指令。

在至少一個示例中，所述幅度對應于電壓或電流。

在至少一個示例中，所述處理器是所述遙控裝置的機載組件。

在至少一個示例中，所述處理器是所述刺激裝置的機載組件。

在至少一個示例中，所述處理器將所述時間脈沖信號程序下載到所述遙控裝置。

在至少一個示例中，所述遙控裝置被配置為生成所述時間脈沖信號程序。

在至少一個示例中，所述遙控裝置被配置為接收和存儲時間脈沖信號程序。

在至少一個示例中，所述時間脈沖信號程序包括多個時間脈沖信號集合，并且其中所述遙控裝置包括用戶輸入設備，用戶通過所述用戶輸入設備選擇所述多個時間脈沖信號集合中的特定時間脈沖信號集合以發送到所述刺激裝置。

在至少一個實施例中，一種用于向受試對象傳遞電脈沖刺激的系統的遙控裝置，所述系統包括一刺激裝置，所述刺激裝置包括控制模塊、與所述控制模塊電通信的至少一個電極，以及一個用于接收時間脈沖信號程序的輸入設備，所述刺激設備被配置為根據所述時間脈沖信號程序經由所述至少一個電極向受試對象傳遞電脈沖刺激，所述遙控裝置被配置為至少間歇地發送所述時間脈沖信號程序。

在至少一個示例中，所述時間脈沖信號程序包括用于由多個電極中的每一個傳遞電脈沖刺激的相應指令。

在至少一個示例中，所述遙控裝置被配置為無線發送所述時間脈沖信號程序。

在至少一個示例中，所述遙控裝置和所述刺激裝置通過以下方式中的至少一個進行通信：射頻傳輸;藍牙傳輸;和無線局域網（wlan）。

在至少一個示例中，該系統還包括處理器，其被配置為通過優化時間脈沖信號來生成所述時間脈沖信號程序：使用計算模型通過模擬向所述計算模型傳遞脈沖信號來生成所述時間脈沖信號，以及通過確定每個特定脈沖信號以及被確定為擬合的交叉脈沖信號的適合度來迭代產生連續世代脈沖信號。

在至少一個示例中，所述處理器被配置為通過進一步迭代產生時間脈沖信號集合的連續世代來優化所述時間脈沖信號：根據時間脈沖信號的任意特定世代去促進電脈沖刺激對所述受試對象的傳遞；測量受到根據所述特定世代時間脈沖信號向所述受試對象傳遞電脈沖刺激影響的功效參數，效率參數以及副作用參數;使用所測量的功效參數，效率參數以及副作用參數確定所述特定世代時間脈沖信號的適合度;根據所確定的特定世代時間脈沖信號的適合度，使用所述特定世代時間脈沖信號來產生下一代時間脈沖信號。

在至少一個示例中，每個所述時間脈沖信號包括傳遞具有可調節脈寬和幅度的脈沖的指令。

在至少一個示例中，所述幅度對應于電壓或電流。

在至少一個示例中，所述處理器是所述遙控裝置的機載組件。

在至少一個示例中，所述處理器是所述刺激裝置的機載組件。

在至少一個示例中，所述處理器將所述時間脈沖信號程序下載到所述遙控裝置。

在至少一個示例中，所述遙控裝置被配置為生成所述時間脈沖信號程序。

在至少一個示例中，所述遙控裝置被配置為接收和存儲時間脈沖信號程序。

在至少一個示例中，所述時間脈沖信號程序包括多個時間脈沖信號集合，并且其中所述遙控裝置包括用戶輸入設備，用戶通過所述用戶輸入設備選擇所述多個時間脈沖信號集合中的特定時間脈沖信號集合以發送到所述刺激裝置。

附圖說明

前述發明內容和以下詳細描述將參照附圖來閱讀，附圖示出了下面簡要描述的特定示例性實施例和特征。然而，概述和詳細描述不僅限于明確示出的那些實施例和特征。

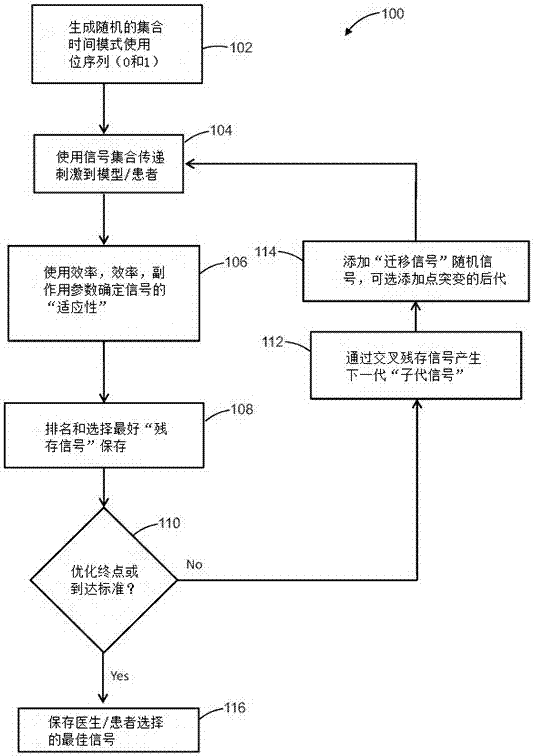

圖1示出了一種基于最佳脈沖刺激的時間信號設計模型的方法的流程圖；

圖2示出了根據至少一個實施例的用于優化時間刺激信號的計算模型的圖示；

圖3a示出了是圖2中模型中a型構造的均勻1hz輸入信號；

圖3b示出了對應圖3a的c纖維；

圖3c示出了神經瘤（a纖維）的隨機輸入的區域；

圖3d示出了對應圖3c的c纖維；

圖4示出了根據至少一個實施例的計算優化的圖示；

圖5a示出了是由25個隨機產生的生物信號脈沖序列組成的初始群的樣本；

圖5b示出了是一組25個有生物信號的后代，包括殘存信號，遷移信號和后代信號；

圖5c示出了跨越四百個連續世代的適合度分?jǐn)?shù)圖；

圖6a示出了一種用于根據至少一個實施例編程脊髓刺激設備的遙控裝置的說明；

圖6b示出了圖6a中刺激設備的框圖；

圖7示出了包括與規則的恒定頻率信號相比的非均勻時間信號和多頻率scs信號的非規則刺激信號的一組示例；

圖8示出了圖6a中遙控裝置的框圖；

圖9示出了用戶界面圖形，其中用戶移動光標以確定scs信號優化中的功效，效率和副作用的相對權重；

圖10示出了根據遙控裝置和圖6a中刺激設備傳遞以及優化scs信號的至少一個實施例的流暢圖。

具體實施方式

任何尺寸均出于示例性目的提供在附圖和這些描述中表示或暗示。因此，并不是根據這種示例性尺寸在附圖和這些描述的范圍內做出所有實施例。附圖不一定按比例繪制。

這些描述涉及使用與脊髓中的痛覺回路的生物物理模型耦合的搜索啟發式（遺傳算法）來優化scs的時間信號，以這種方式抑制來自脊髓的傷害性感受信息，降低功耗（效率），并減少與感覺異常副作用相關的神經信號。計算建模工作表明，傳播傷害性信息（疼痛信號）到大腦的脊髓中的寬動態范圍神經元的活性取決于應用scs的頻率，提供scs的新型時間信號可以用于最小化wdr神經元的活動（減輕疼痛）和應用的頻率。

刺激（功耗降低和可能的副作用）。利用最優化的時間信號優化疼痛抑制，并采用時間信號來抑制除了所提到的疼痛緩解之外的感覺異常。

遺傳算法使用由背角寬動態范圍投射神經元組成的計算模型的輸出，所述投射神經元負責將與傷害感受信息傳遞到與副作用感覺異常相關的腦和背側核核神經元以優化時間信號的刺激在scs中傳遞。這種優化的刺激將盡可能多地以盡可能最低的頻率抑制wdr和dcn神經元的活性。此外，減少wdr活性（功效）的相對重要性，降低刺激頻率（效率），和減少dcn神經元活動（感覺異常）可以通過修改權重來控制方程式（1）中的f、s以及p，以產生一個針對用戶或患者特定應用定制的族。該算法可以連續地執行并同時作為scs脈沖發生器的軟件的一部分。患者對疼痛和感覺異常的評級可分別用作wdr和dcn活性代表。

使用啟發式搜索啟遺傳算法進行優化，其中在多個迭代或“世代”中開發和評估最佳刺激信號。在該算法中，在測試下的每個刺激信號被表示為包括一系列位的“基因”，表示在每個脈沖表示的時間間隔上刺激是開還是關。

根據由先前建立的周期的可能信號的集合內的每個信號表示的脈沖流來進行刺激，之后評估信號的“適合度”。最佳信號由保持由有利于低wdr/dcn神經元輸出和低刺激頻率的組合的成本函數確定。并且不同殘存信號信號的基因雜交以產生用于進一步試驗的“后代”信號。此外，為了促進收斂到最優解，將可變性引入到刺激信號中，點突變可間歇地應用于限定脈沖序列的“后代”中的要素，由隨機產生的脈沖序列（信號）組成的“遷移信號信號”散布在代表下一代的群體中。該過程迭代地繼續，直到達到指定數量的代或用于最佳（最優）解的成本函數（適應度）的閾值。優化完成后，根據根據方程式1的a，b和c的各種組合的最終生物信號族被提供給用戶或患者，并且選擇最佳地對應于用戶或患者特定的期望結果（低痛，低功耗，低感覺異常）的信號并將其遞送給患者。優化算法還可以被打開和關閉（例如，醫生在檢查期間的更新）或者被設置為具有用于連續患者選擇的不確定端點的持續進行狀態。

圖1為脈沖刺激的最佳時間信號的模型化設計的方法100的流程圖，如用于scs中，根據本公開的實施例。刺激信號可以表示為一包括表示在由每個脈沖表示的時間間隔上刺激是開還是關的一系列脈沖的“基因”。

參考圖1，方法100包括在步驟102中使用脈沖,（0和1）生成一組隨機時間信號。在步驟104中，方法100包括通過向受試對象傳遞刺激或使用信號集合對受試對象模擬刺激來將脈沖函數應用于對象。在方法100的第一次迭代中，可以使用在步驟102中生成的隨機時間信號。可以組合多種信號，特別是在上下文中參考下面描述的步驟104-114描述的迭代信號演進。

如圖6a所示，關于使用信號集合向受試對象遞送刺激，方法100可以實現例如通過使用示例性遙控裝置600來編程脊髓刺激裝置650以將電脈沖刺激遞送到人類受試對象。下面參照圖6a-6b以及圖8進一步描述遙控裝置600和刺激設備650。用于實現方法100的其他控制器和計算設備在這些描述的范圍內。關于使用信號集合來模擬對受試對象的刺激，計算模型可以當作受試對象，如下面參考圖2所描述的，對其應用模擬刺激。因此，應用脈沖函數可以包括將電脈沖傳遞到物理對象和模擬到計算模型的脈沖傳遞中的任一個或兩者。

在圖1的方法100中，是否應用實際刺激或模擬刺激，步驟106包括根據符合標準的測量或模擬的代理使用功效，效率和副作用參數，以確定在步驟104中傳遞或模擬的信號的適合度。

步驟108包括排序和選擇用于保存的最佳信號，如步驟116中所表示的通過保存用于稍后使用的選擇，或者用于下一代信號繼續優化，以用于由方法100至步驟112的分支表示的進一步迭代。被稱為“殘存信號”的所選信號作為最適合使用（步驟116）或者用于產生（步驟112）下一代信號（稱為“后代”）。

步驟110包括確定在步驟106和108中確定的信號或當前信號是否已經達到優化端點或標準。假設尚未達到優化端點或標準，如由“否”表示，則方法100分支到步驟112，其包括通過交叉殘存信號信號構建下一代刺激信號以生成后代信號。

方法100從步驟112繼續進行在步驟114中通過添加隨機脈沖序列信號來生成下一代信號的進一步構造，稱為遷移信號信號，并且任選地向步驟112中產生的后代信號添加點突變。因此，步驟114為了便于收斂到最優解，將可變性引入到信號生成中。

假設已經達到優化端點或標準，參考步驟110如表示“yes”，方法100分支到步驟116，其中保存最優信號以供稍后選擇以用于對受試對象的使用。

方法100可以在步驟104-114的循環中迭代地繼續，直到指定數量的代或直到未達到優化端點或標準。例如，可以達到成本函數的閾值。優化完成后，被算法認為是最優的刺激信號可用于遞送給受試對象。由方法100表示的優化算法可以被打開和關閉（例如，醫生在檢查期間的更新）或者被設置為利用不確定的端點繼續進行。

圖2為根據至少一個用于優化時間刺激信號的計算模型200的實施例的圖示。如圖2所示，模型200包括模擬生物物理神經元的網絡，其以與背角疼痛處理網絡的現有方案一致的方式連接。模型的輸入將包括從外圍傳送信息的30個aβ光纖，15個aδ光纖202和30個c原生傳入光纖204。30個aβ纖維被分成各自具有十五個纖維的兩個亞群，其中一個aβ纖維群206源自疼痛的“局部”來源，而另一個aβ纖維210源自“周圍”接受區域。scs212將通過aβ纖維的側支被遞送到網絡，以模擬背柱纖維激活。

多個ajc纖維和興奮性中間神經元用于解釋時間總和對神經元活動的影響以及增加輸入的可變性。為了模擬來自外周或背列神經纖維的現實信號傳播，基于a和c光纖的傳導速度的傳播延遲被并入用于所有仿真的所有輸入中。scs電極和背柱網絡之間的假定距離將基于scs電極相對于對應于疼痛源的目標皮區的臨床布置。在圖2中：in=抑制性干擾素;ex=excitatoryinterneuron;wdr=寬動態范圍投影神經元;和dcn=背柱核神經元。圓突觸表示興奮性連接。平坦突觸表示抑制性連接。使用優化算法的scs經由局部和周圍的aβ光纖輸入傳送。scs傳播距離214和dcn傳播距離216根據已知的臨床和/或患者特異性值來設置。模型200包括背列核中的神經元的表示，其活性被認為與scs誘導的感覺異常相關。每個背側柱核神經元接收來自受scs影響的相同αβ/背側柱纖維的多個輸入。基于假定scs位點和背柱核之間的臨床距離的傳播延遲被應用于所有模擬的scs輸入。每個背側柱核神經元接收來自受scs影響的相同αβ/背側柱纖維的多個輸入。基于假定scs位點和背柱核之間的臨床距離的傳播延遲被應用于所有模擬的scs輸入。感覺異常相關輸出220和功效相關輸出222在圖2中表示。

如圖3a-3d代表外周原始傳入纖維中的不間斷的信號。示出了代表性的均勻1hz輸入（圖3a和代表神經瘤的隨機輸入（圖3c）。對于所有光纖輸入（y軸;由a和c光纖分離）示出了每個的五秒間隔（x軸）。圖上的每個黑點表示通過模型的相應輸入記錄尖峰的時間點。在圖3c中，30％的a纖維輸入顯示爆裂行為并且由線段302表示。

如圖1所示進行計算優化。圖4是根據至少一個實施例。簡而言之，允許模擬時間402的一秒鐘去允許模型初始化，并且外圍傳感輸入由在所有光纖上同步的恒定1hz脈沖串或基于泊松過程的隨機尖峰串組成，其特性匹配那些取自外周神經瘤（參見圖3a-3d）的擊發行為的持續時間為第二十二間隔404。scs212使用每個時間刺激模式的一秒重復（生物信號）在給定世代內被傳送用于下一個二十秒間隔406，同時記錄wdr神經元和背柱核神經元的輸出。一組固定頻率控制，其中響應于wdr和背柱核神經元的輸出以及從1hz至200hz的恒定頻率scs的成本函數進行比較，因?yàn)楫?dāng)前scs協議使用固定頻率刺激。圖2的模型200的部分在圖4中示出。該算法例如根據圖1的方法100進行。

根據至少一個實施例的啟發式搜索（遺傳算法）將25個隨機生成的刺激信號初始化，或“生物信號”，每個包含代表一個毫秒倉的一千個“脈沖”，其中scs脈沖在給定的一秒間隔上遞送；在第22個刺激周期期間的整個scs脈沖序列由20個連續重復的給定信號構成（見圖4以及圖5）。在每個模擬運行之后，使用在等值恒定頻率scs（f）期間wdr神經元在信號化scs期間的平均發射速率與wdr神經元的發射速率之間的差的加權和來確定對應于每個刺激信號的成本函數j，使用生物信號（s）的scs的平均頻率，以及背柱核神經元的平均放電率。示例性成本函數如下面的方程式1所示：

分別對應于f，s和p的加權項a，b和c根據應用或患者特異性結果來分配，特別：患者特異性平衡的更好的功效（增加a）;更好的效率（增加b）;和/或顯著的感覺異常減少（增加c）。理想的刺激序列相應地具有最小的wdr響應，低的等效頻率，和/或最小背柱核神經元反應;因此產生較低成本（即最小化j）的刺激信號被認為更合適。在初始適應度評估之后，根據其相應的成本函數值對生物信號進行排序，并構建每個后續世代，在至少一個實施例中，來自：來自當前世代的預定數量的適合生物信號（“殘存信號”）；預定數量的隨機生成的“遷移信號信號”;和“后代”，由前一代任何兩種生物（信號）的基因交叉產生（如圖5b所示）。為了改善生物信號之間的多樣性，后代信號受制于“點突變”，或?qū)υ谡麄€(gè)群體上以固定頻率產生的信號中的一個或多個脈沖的改變（如圖5b所示）。雖然上一代中的所有信號都可以在后代群體中表示，更適合的信號比不適合的信號具有跟高的在交叉中表示的概率。可以運行遺傳算法的迭代，并且重新評估群體，直到達到用戶定義的端點或收斂點（如圖5c所示）。

在兩個刺激信號的交叉中，兩個現有信號中的每一個是父信號，并且它們交叉，每個都提供其中的一些要素，以創建后續的后代信號。使用均勻交叉進行不同親代生物信號之間的雜交，其中源自任一親代的后代中的任何脈沖的概率獨立于任何其他脈沖的概率，使用多個交叉點來重組兩個親代信號。雖然上一代中的所有信號都可以在這些后代中表示，使用隨機衰減的指數分布來確定在這些交叉中表示的信號的概率，使得更適合的信號（即，產生成本函數的較低值）具有相對較少擬合信號被選擇用于均勻交叉更高的概率。

圖5a-5c顯示樣本信號群以及優化進展，圖5a是由25個隨機產生的脈沖流（“生物信號”）組成的初始群體的樣本，其中每個短劃線對應于二進制“1”，表示在一秒鐘長的重復信號內發生有效刺激的一毫秒時間間隔。

圖5b是在隨后一代中的二十五種有機體信號的集合，包括：預定數量的殘存信號502，定義為來自上一代的最適合的生物信號;預定數量的隨機生成的遷移信號信號504;以及可能或可能不經歷點突變的前一代生物的后代信號506。

圖5c是跨越四百個連續世代的適合度分?jǐn)?shù)圖。示出了最佳適合度生物信號512，最差適合度生物信號514和中等適合度生物信號516的圖示以及恒定頻率等效圖518。所描繪的優化進行指定數目的代和/或直到最佳生物信號的適應度不再改善。

scs優化和傳遞可以作為在單獨平臺上的算法來執行，例如cpu，臺式或膝上型計算機，平板電腦，智能電話或類似設備，或者其可以執行脊髓刺激脈沖發生器裝置內的軟件。

如圖1所示，這些描述還涉及使用遙控裝置來對具有使用運算啟發式搜索（例如上文參考圖1所述的遺傳算法）產生的非規則時間刺激信號的脊髓刺激裝置進行編程。使用背角中的疼痛處理回路的生物物理模型的模擬實驗已經表明，使用包括諸如間隙，突發和不規則脈沖間間隔（圖7a和7c）的特征的非規則時間信號的scs使用遺傳算法可以比使用恒定ipi的等效頻率下的scs更有效或更有效地抑制負責疼痛傳遞到大腦的wdr神經元的活性。

根據至少一個實施例的scs系統和方法各自作為或由遠程控制設備提供以對刺激設備進行編程。圖6a是根據至少一個實施例的用于對刺激設備650進行編程的遠程控制設備600的圖示。

圖8是遙控裝置600的框圖。遙控裝置600在圖8作為獨立的遠程電子設備，包括內部處理器602，用戶接口604以及能夠與刺激設備650（圖6a-6b）通信的有線或無線輸入/輸出端口606。內部處理器602（圖8）能夠下載，上傳，存儲在存儲設備610中，并且運行使用搜索啟發法生成刺激信號所需的計算機代碼和其他數據內容，以及這種信號到刺激設備650的傳輸。例如，內部處理器602向外部計算機/數據庫發送和從外部計算機/數據庫接收時間模式信息和數據。例如，內部處理器602向外部計算機/數據庫發送和從外部計算機/數據庫接收時間信號信息和數據。刺激信號可以由刺激設備用于傳遞非規則刺激，其中非規則刺激包括非均勻時間信號和/或同時傳遞的恒定刺激的多個不同頻率的組合（參見例如圖7）。內部處理器602可以為此目的定制設計，并且作為如圖6a所示的獨立設備的一部分。其他實施例可以實現為計算機，膝上型計算機，智能電話，個人桌面助理，平板電腦或能夠在植入前或植入后與刺激設備遠程通信并控制刺激設備的其他電子設備中的程序。

用戶接口604（圖8）接收用戶輸入并向用戶顯示數據，例如當前信號和組合被遞送和/或測量的疼痛的生物指標，例如但不限于wdr神經元的放電率，并且允許用戶通過諸如觸摸屏，按鈕/鍵盤，語音命令或其他這樣的方法的內置硬件接口來對要由設備輸出的搜索啟發式或時間信號進行編程。另外，用戶接口604將允許用戶在設備上打開和關閉搜索啟發式算法和/或改變搜索啟發式的參數的權重（例如刺激的功效，功耗效率，副作用）確定要傳送的時間信號或頻率的組合。例如，如圖1所示，如圖9所示，用戶接口604（圖8）可以用于調整上述等式1中的系數a，b和c，通過該系數a，b和c改變成本函數j對每個參數f，s和p的靈敏度。

方便的，用戶接口604允許用戶配置哪個或哪些活動電極接觸將傳送哪個（哪些）時間信號和/或頻率。與刺激設備650或外部系統的通信可以通過直接有線回路或通過使用射頻傳輸，藍牙，無線局域網（wlan）或類似協議無線地進行。遙控裝置600可以向刺激設備650發送信息或編程指令，并且從刺激設備650接收關于當前刺激參數的信息，例如通過一個或多個特定電極接觸傳送的信號和關于狀態的信息，例如對應于患者的疼痛水平的神經信號。

圖6a還示出了根據至少一個實施例的植入以刺激人類對象的目標神經組織的刺激裝置650的解剖視圖。受試對象可能患有神經障礙，例如慢性疼痛或其他病癥。圖6b是圖6a的刺激設備的框圖。刺激裝置650包括導線652和多個電極656的電極陣列654。明確示出的有五個電極656，但是可以包括任何數量的電極。電極陣列654在圖1中被示出為可操作地定位。在受試對象的脊柱622的硬膜外腔620中。電極陣列654位于作為刺激目標的神經部位，例如沿著脊髓624.或者，電極陣列654可以適當?shù)匚挥谌魏纹渌恢茫糜谀繕?biāo)神經組織的期望的電刺激。導線652可以包括多個線或引線，使得可以向電極656提供不同或相同的電信號。

刺激裝置650包括控制模塊660，導線652從控制模塊660延伸到任何期望的治療位置。如圖6a所示，scs裝置650的控制模塊660可以由受試對象攜帶，例如在口袋或特別適配的袋中，或者可以適當?shù)刂踩胧茉噷ο篌w內，例如但不限于植入腹部或其他主體部分。導線652可操作地連接到控制模塊660的輸出，以經由電極陣列654將刺激信號輸送到期望的對象。

如圖所示，如圖6b所示，刺激設備650的控制模塊660包括本地控制器662，脈沖發生器664，電源666，輸入/輸出設備670和存儲器存儲設備672。本地控制器662可以包括運行例如存儲在存儲器存儲設備672上的軟件，固件或其組合的處理器，用于實現本文描述的功能。本地控制器662可操作地連接到脈沖發生器664，用于控制脈沖發生器以產生用于向目標神經組織施加電刺激信號的電信號。脈沖發生器的輸出信號由導線652傳送到電極陣列654，用于在目標神經組織處的電刺激。電源666（例如電池）根據需要向本地控制器662和脈沖發生器664以及任何其它本地設備供電。控制模塊660可以通過任何合適的通訊鏈路（例如，有線，無線或光通信鏈路）經由輸入/輸出設備670與遠程控制設備600通信。通信鏈路還可以設置充電電池。

臨床醫生可以與遙控裝置600的用戶接口交互，以對植入的脈沖發生器664的輸出進行編程，包括激活電極，刺激脈沖幅度，刺激脈沖持續時間，刺激信號（包括脈沖重復頻率）等，經由每個電極656施加。患者還可以與遙控裝置600（圖8）的用戶接口604交互以提供例如關于患者體驗的信息反饋，包括例如是否經歷副作用以及疼痛癥狀是否改善或惡化。患者可以與用戶界面交互，用于在一組預編程的刺激參數集之中進行選擇。這些刺激參數集可以已經由臨床醫生編程或以其它方式設置并且存儲在遙控裝置600的存儲裝置610或刺激裝置650的控制模塊660的存儲器存儲裝置672中。

在至少一個實施例中，遙控裝置600確定或接收時間scs信號，并將用于管理時間信號的信息傳送到刺激裝置650，其將電刺激的規定時間信號應用于對象的目標神經組織。

在至少一個實施例中，醫生，臨床醫生或其他合格的用戶將使用遙控裝置600來編程刺激裝置650以向患者遞送非規則刺激（圖6a）。非規則刺激需要多個不同頻率的組合的非均勻時間信號，這些頻率或者最初被編程到設備中或者使用啟發示搜索例如遺傳算法或者刺激效應（效率，效率，副作用）的映射來導出組合（圖7）。在設備植入和激活之后，用戶然后可以選擇使用如所描述的預加載的刺激范例或者切換內置的啟發式搜索以優化時間信號或頻率組合。該優化可以基于諸如上述方程式1的成本函數。作為對于改善的功效，刺激效率或側面的偏好而加權的功效，效率或副作用的測量的治療的總“成本”效果。在至少一個實施例中，內部數據庫將多個頻率的可能組合映射到將使用那些組合或另一操作來刺激的功效參數，效率參數或副作用參數。

參考方程式1，用戶可以在滑動標尺，數字鍵盤或用戶界面上顯示的其他顯示器上調整a，b和c的絕對值或它們的相對加權（即，a和b之間的比率），如圖9所示。a，b和c的比率的設置可以使得遙控裝置600使用針對a，b和c的特定值/比率優化的預定非規則刺激范例或一組時間模式和頻率組合，其中可以允許患者切換。在閉環設備中，設置比率可以用于在刺激設備中配置板上搜索啟發式算法（優化算法，數據庫），以根據期望的成本函數生成和優化非規則模式或頻率組合。

用戶還可以使用用戶界面來確定哪些電極接觸將傳送哪個（哪些）時間模式和頻率。一旦用戶指示編程（預定時間信號或優化）完成，則遙控裝置600通過其通信接口向刺激裝置650發送信號，其使用非規則模式的刺激和可能的優化來切換刺激。在隨后的任何時間，合格的用戶可以通過用戶界面覆蓋系統并且打開和關閉優化算法，在合理的限度內改變優化成本函數的參數，和/或改變正被傳送的時間信號，刺激設備650使用遙控設備600和相關聯的圖形接口。此外，如果系統檢測到指示由刺激引起的不安全狀況的生物信號，則系統可以通過默認到預配置的一組“安全”自豪來執行安全覆蓋，切換優化算法開/關，或改變啟發式搜索（例如，跳過某些信號或組合，恢復到先前的信號或組合）。

圖7是一組包括非均勻時間信號704和多頻率scs模式706的非規則刺激信號相較于正常信號的示例，在非均勻時間信號704中，雖然每單位時間的脈沖數可以與恒定頻率信號702中所示的相同，非均勻時間信號可以具有附加特征，例如間隙，突發和/或不規則的脈沖間間隔，并且可以通過使用優化啟發式搜索來生成或改變。在多頻率scs信號706中，可以通過相同的電極同時向患者傳遞兩個（或更多個）不同頻率，并且所選擇的頻率表示其效果滿足由用戶指定的功效，效率和副作用參數的預定組合。為信號706選擇的頻率可以是或可以不是彼此的倍數/因子，并且信號702中的恒定頻率脈沖序列可以或可以不表示信號706中所示的組合的平均頻率。

在用戶直接輸入成本函數參數加權系數（a，b，c）的一個示例中，用戶輸入對應于針對該組值優化的自那后或頻率組合的效力，效率和副作用的加權的原始值。所分配的點可以由硬限制（例如，總點數可以被總和限制，例如9的數值或另一個量）約束或者由設備重新計算為比率。

圖9是用戶界面，其中用戶在滑動標尺上移動光標902以確定對應于針對該組值優化的刺激的效力，效率和副作用的相對權重。滑動刻度尺可以設計為固定的（如圖所示或以其他方式）或可由用戶配置。根據值/比率選擇，遙控裝置600將根據啟發式搜索（成本函數，內部數據庫）輸出被優化到期望設置的刺激（非均勻信號或頻率組合）。用戶輸入的這些示例不是完全包括所有可能的gui特征或gui設計。

圖10是詳細描述方法1000的流程圖，根據至少一個實施例，諸如遙控裝置600的控制器將預先配置的非規則時間信號/頻率組合遞送到刺激裝置，例如刺激裝置650和/或配置用于生成非規則時間模式和/或找到合適的頻率組合的優化啟發式搜索。可以傳送預配置的非規則信號和/或頻率組合，或者可以使用車載搜索算法來搜索優化的信號和組合。

在方法1000中，步驟1002包括上傳初始時間模式，頻率組合，成本函數和映射。步驟1004包括設置功效，效率和副作用平衡。步驟1006包括切換搜索，例如通過啟動上面至少參考圖1、圖5a-5c描述的遺傳算法。

如果在步驟1006中切換開啟搜索，則在步驟1010中繼續方法1000，步驟1010包括在控制器或刺激裝置處運行或啟動搜索算法。在步驟1012中，控制器用于優化和組合向刺激裝置發送信號。在步驟1014中，刺激裝置輸送刺激并提供和/或使用患者數據用于反饋。隨著搜索繼續，方法1000迭代地從步驟1014循環回到步驟1010。

如果在步驟1006中切換搜索，則方法1000繼續，在步驟1016中，控制器將預配置的信號/組合發送到刺激裝置。在步驟1020中，刺激裝置輸送刺激并提供和/或使用患者數據用于反饋，只要治療是規定的或期望的就發生。

圖10中的用戶或系統提示的超控分支1022表示可以中斷迭代搜索循環（步驟1010,1012和1014）和步驟1020中的治療，并且控制可以通過用戶或從業者提示超控的動作返回到任何先前階段。

已經參考附圖描述了特定實施例和特征。應當理解，這些描述不限于任何單個實施例或任何特定的特征集合，并且可以出現類似的實施例和特征，或者可以在不脫離這些描述的范圍和精神的情況下進行修改和添加。
