交叉引用

本申請要求2014年10月24日提交的美國臨時申請號62/068,156以及2015年10月19日提交的美國臨時申請號62/243,422的權益，這些申請都通過引用完全并入于本文中。

背景技術：

從諸如外科手術場域等場域同時去除氣體和流體對于減少對危害副產物的暴露和增加用戶可見性而言是重要的。當前外科手術裝置處理對包含氣體組分和液體組分二者的物質流的吸取不佳。

技術實現要素：

本文描述了用于從諸如外科手術場域等場域吸取物質流的裝置、系統以及方法。

本公開內容的一個方面提供了一種吸取裝置，該吸取裝置包括：(a)主體，其被配置用于與外科手術儀器耦合或者與其成一整體；(b)朝著所述主體的遠端設置的輸入端口，其被配置用于接收物質流；(c)朝著所述主體的近端設置的吸取端口，其被配置用于耦合到吸力源；(d)設置在所述主體內的吸取腔，其將所述輸入端口耦合到所述吸取端口；以及(e)朝著所述主體的遠端設置的一個或多個吸入端口，其與所述吸取腔流體連通。

在一些實施方式中，所述吸取裝置還包括被配置用于將所述外科手術儀器耦合到所述主體的儀器保持器和設置在所述主體內并被配置用于在所述吸取裝置與所述外科手術儀器之間提供密封的墊片。在一些實施方式中，所述主體被配置用于與所述外科手術儀器耦合。在一些實施方式中，所述一個或多個吸入端口設置在所述輸入端口與所述吸取端口之間、設置在所述輸入端口上或其組合。

在一些實施方式中，所述吸取裝置還包括吸取控件。在一些實施方式中，所述吸取控件被配置成是可由用戶調整的。在一些實施方式中，所述吸取控件調整所述輸入端口處的吸取能力。在一些實施方式中，所述吸取控件包括被配置成可由用戶調整的滑動構件。在一些實施方式中，所述滑動構件調整輸入端口處的氣體抽排、液體抽排或其組合。在一些實施方式中，吸取控件包括被配置用于將吸取控件定位于用戶受控位置中的棘爪。在一些實施方式中，所述吸取控件被配置用于使用摩擦將所述吸取控件定位于用戶受控位置中。在一些實施方式中，所述吸取控件與所述墊片成一整體。在一些實施方式中，所述墊片包括柔性膜，所述柔性膜被配置用于容許用戶操縱所述柔性膜以清除阻塞物。

在一些實施方式中，所述吸取腔包括通過外科手術儀器的附接而被封閉的敞開部分，所述敞開部分被配置用于容許用戶拆離外科手術儀器和從所述吸取裝置去除阻塞物。

在一些實施方式中，所述吸取裝置還包括設置在主體的遠端附近的正壓操作流體加速器，所述正壓操作流體加速器被配置成利用康達效應在輸入端口附近產生吸力。

在一些實施方式中，所述吸取裝置還包括噴嘴轉接件，所述噴嘴轉接件被配置用于在不使用工具或其它裝置的情況下附接和拆離噴嘴。在一些實施方式中，所述吸取裝置還包括噴嘴。在一些實施方式中，所述噴嘴包括一個或多個吸入端口。

在一些實施方式中，所述吸取裝置還包括吸取控件，所述吸取控件被配置用于打開和關閉一個或多個吸入端口中的至少一個以改變由所述吸取裝置吸取的液體、固體或氣體的物質流。

在一些實施方式中，所述輸入端口、所述一個或多個吸入端口或其組合包括雙扇貝形狀。在一些實施方式中，設置在所述輸入端口與所述吸取端口之間的一個或多個吸入端口被配置成利用文丘里效應。在一些實施方式中，所述吸取腔包括所述輸入端口與所述吸取端口之間的狹窄部。在一些實施方式中，設置在所述輸入端口與所述吸取端口之間的一個或多個吸入端口在狹窄部處流體耦合到所述吸取腔。在一些實施方式中，設置在所述輸入端口與所述吸取端口之間的一個或多個吸入端口a)在所述縮窄部處圍繞所述吸取腔周向地，b)在所述縮窄部處沿著所述吸取腔連續地或者c)其組合定位。在一些實施方式中，設置在所述輸入端口與所述吸取端口之間的所述一個或多個吸入端口在所述吸取腔內的物質流的最大壓力差的點處流體耦合到所述吸取腔。在一些實施方式中，設置在所述輸入端口與所述吸取端口之間的所述一個或多個吸入端口在所述吸取腔內的最窄點處流體耦合到所述吸取腔。

在一些實施方式中，所述吸取腔的形狀增強了所述物質流穿過所述吸取腔的層流分布。在一些實施方式中，所述形狀是與所述吸取腔流體連通的一個或多個吸入端口的邊緣。在一些實施方式中，所述邊緣相對于所述主體形成了小于90度的角度。

在一些實施方式中，所述吸取裝置還包括過濾器，所述過濾器可附接到所述吸取裝置。在一些實施方式中，所述過濾器基本上覆蓋所述一個或多個吸入端口。在一些實施方式中，所述過濾器阻止固體經由所述一個或多個吸入端口進入所述吸取腔。在一些實施方式中，所述過濾器包括100微米或以下的孔隙大小。

在一些實施方式中，所述吸取裝置還包括位于所述輸入端口與設置在所述輸入端口與所述吸取端口之間的一個或多個吸入端口之間的乳劑節段。在一些實施方式中，所述乳劑節段包括內腔和外腔。在一些實施方式中，所述內腔包括一個或多個孔，所述物質流的至少一部分穿過所述一個或多個孔。在一些實施方式中，所述一個或多個孔沿著所述內腔的長度環形地或螺旋形地間隔開。

本公開內容的另一方面提供了一種用于向外科手術場域提供吸力的方法。所述方法包括提供一種吸取裝置，所述吸取裝置包括(a)主體，其被配置用于與外科手術儀器耦合或者與其成一整體；(b)朝著所述主體的遠端設置的輸入端口，其被配置用于接收物質流；(c)朝著所述主體的近端設置的吸取端口，其被配置用于耦合到吸力源；(d)設置在所述主體內的吸取腔，其將所述輸入端口耦合到所述吸取端口；以及(e)朝著所述主體的遠端設置的一個或多個吸入端口，其與所述吸取腔流體連通。

在一些實施方式中，所述吸取裝置還包括被配置用于將所述外科手術儀器耦合到所述主體的儀器保持器和設置在所述主體內并被配置用于在所述吸取裝置與所述外科手術儀器之間提供密封的墊片。在一些實施方式中，所述主體可附接到所述外科手術儀器。在一些實施方式中，所述一個或多個吸入端口設置在所述輸入端口與所述吸取端口之間、設置在輸入端口上或其組合。

在一些實施方式中，所述吸取裝置與沒有設置于輸入端口與吸取端口之間的一個或多個吸入端口的吸取裝置相比在輸入端口處產生至少3倍的吸取能力。在一些實施方式中，所述吸取裝置與沒有設置于輸入端口與吸取端口之間的一個或多個吸入端口的吸取裝置相比在輸入端口處產生至少2倍的吸取面積。

在一些實施方式中，所述吸取裝置還包括位于輸入端口與設置在輸入端口與吸取端口之間的一個或多個吸入端口之間的乳劑節段。在一些實施方式中，所述乳劑節段包括內腔和外腔。在一些實施方式中，所述內腔包括一個或多個孔。在一些實施方式中，所述方法還包括使物質流的至少一部分穿過所述一個或多個孔，從而使物質流的液體部分起泡。

在一些實施方式中，所述方法還包括使用吸取控件來調整輸入端口處的吸取能力。在一些實施方式中，所述方法還包括使用滑動構件來調整輸入端口處的氣體吸取、液體吸取或其組合。

在一些實施方式中，所述方法還包括操縱墊片以擺脫阻塞物。在一些實施方式中，所述方法還包括通過墊片中所包含的阻塞物清除端口來去除阻塞物。

援引并入

本說明書中所提及的所有出版物、專利和專利申請均通過引用并入本文，程度如同具體地和個別地指出要通過引用而并入每一個別出版物、專利或專利申請。

附圖說明

本文所描述主題的新穎特征在隨附權利要求書中具體闡明。通過參考闡述了利用本文所描述主題的原理的說明性實施方式的以下詳細描述和附圖，將會獲得對本發明的特征和優點的更好理解，在附圖中：

圖1是圖示吸取裝置的框圖。

圖2是圖示吸取系統的操作的框圖。

圖3是圖示操作吸取系統的方法的圖。

圖4是圖示具有噴嘴的吸取裝置的框圖。

圖5是圖示具有吸取控件的吸取裝置的框圖。

圖6是圖示具有吸取控件的吸取系統的操作的框圖。

圖7是圖示操作具有吸取控件的吸取系統的方法的框圖。

圖8是圖示吸取裝置的框圖。

圖9是圖示吸取系統的操作的框圖。

圖10是圖示操作吸取系統的方法的圖。

圖11a是圖示正壓操作吸取裝置的框圖。

圖11b是圖示正壓操作吸取裝置的操作的框圖。

圖11c是圖示正壓操作吸取裝置的操作的框圖。

圖12是圖示操作正壓操作吸取裝置的方法的圖。

圖13a是圖示吸取系統的操作的框圖。

圖13b是圖示有阻塞物的情況下吸取系統的操作的框圖。

圖13c是圖示吸取系統的清除操作的框圖。

圖14是圖示操作吸取系統的方法的圖。

圖15是圖示吸取系統的框圖。

圖16是圖示操作吸取系統的方法的圖。

圖17a是圖示具有外科手術儀器的吸取裝置的圖。

圖17b是圖示具有外科手術儀器的吸取裝置的分解圖。

圖17c是圖示具有外科手術儀器的吸取裝置的操作的截面圖。

圖18a是圖示具有外科手術儀器的吸取裝置的圖。

圖18b是圖示具有外科手術儀器的吸取裝置的分解圖。

圖18c是圖示具有外科手術儀器的吸取裝置的操作的截面圖。

圖19a是圖示具有外科手術儀器的吸取裝置的圖。

圖19b是圖示具有外科手術儀器的吸取裝置的分解圖。

圖20a是圖示具有外科手術儀器的吸取裝置的圖。

圖20b是圖示具有外科手術儀器的吸取裝置的分解圖。

圖21a是圖示具有外科手術儀器的吸取裝置的圖。

圖21b是圖示具有外科手術儀器的吸取裝置的分解圖。

圖21c是圖示有阻塞物的情況下具有外科手術儀器的吸取裝置的操作的圖。

圖21d是圖示具有外科手術儀器的吸取裝置的清除操作的圖。

圖22是圖示操作具有外科手術儀器的吸取裝置的方法的圖。

圖23a是圖示具有外科手術儀器的吸取裝置的圖。

圖23b是圖示具有外科手術儀器的吸取裝置的分解圖。

圖23c是圖示有阻塞物的情況下具有外科手術儀器的吸取裝置的操作的圖。

圖23d是圖示具有外科手術儀器的吸取裝置的清除操作的圖。

圖24是圖示操作具有外科手術儀器的吸取裝置的方法的圖。

圖25a是圖示具有外科手術儀器的吸取裝置的圖。

圖25b是圖示具有外科手術儀器的吸取裝置的分解圖。

圖25c是圖示有阻塞物的情況下具有外科手術儀器的吸取裝置的操作的圖。

圖25d是圖示具有外科手術儀器的吸取裝置的清除操作的圖。

圖26是圖示操作具有外科手術儀器的吸取裝置的方法的圖。

圖27圖示了乳劑節段。

圖28圖示了裝置的截面和穿過裝置的流動路徑。

圖29圖示了腔中由縮窄部或文丘里效應所產生的壓力差。

圖30圖示了裝置的截面。

圖31a和圖31b圖示了吸入端口的放置和輸入端口的扇貝形磨邊。

圖32a、圖32b和圖32c圖示了示出裝置的各個組件的配置的三個單獨流程圖。

圖33圖示了裝置的截面。

圖34a和圖34b圖示了沒有吸入端口34a但具有吸入端口34b的裝置周圍的流場的計算流體動力學(cfd)標繪圖。

圖35圖示了沒有吸入端口的裝置周圍的流場的cfd標繪圖。

圖36圖示了具有吸入端口的裝置周圍的流場的cfd標繪圖。

圖37圖示了腔中由縮窄部或文丘里效應所產生的壓力差，其中吸入端口置于縮窄部處。

圖38圖示了腔中由縮窄部或文丘里效應所產生的壓力差，其中吸入端口置于縮窄部處。

圖39圖示了吸入端口沿著裝置的吸取腔的定位。

圖40圖示了吸入端口沿著裝置的吸取腔的定位。

圖41圖示了吸入端口沿著裝置的吸取腔的定位。

具體實施方式

本文中描述了用于吸取裝置的裝置、方法和系統。在詳細解釋本文中所公開的發明構思的至少一個實施方式之前，應當理解本發明構思在其應用方面不限于以下描述中所闡述或者附圖中所圖示的構造、實驗、示例性數據和/或組件布置的細節。目前公開并要求保護的發明構思能夠有其它實施方式或者能夠以各種方式實施或實踐。再者，應當理解本文所采用的措辭和術語僅僅出于描述的目的而不應以任何方式被視為是限制性的。

在所描述主題的實施方式的以下詳細描述中，為了提供對本發明構思的更透徹理解，闡述了許多具體細節。然而，對于本領域技術人員而言將顯而易見的是可以在沒有這些具體細節的情況下實踐本公開內容之內的發明構思。

術語“大約”意指被提及示值加或減該被提及示值的15％。

此外，除非有明確相反說明，“或”是指包括性或而不是排他性或。例如，以下各項中的任何一個均滿足條件a或b：a為真(或存在)且b為假(或不存在)，a為假(或不存在)且b為真(或存在)，以及a和b都為真(或存在)。

另外，在本文中采用對“一”或“一個”的使用來描述實施方式的元件和組件。這僅僅是為了方便起見而完成的并且將給出本發明構思的一般意義。應當將此描述理解成包括一個或至少一個，并且單數也包括復數，除非顯而易見其有其它意指。

如本文中所使用的術語“受試者”可以是指人類受試者或任何動物受試者。

最后，如本文中所使用，對“一個實施方式”或“實施方式”的任何提及意指在至少一個實施方式中包括結合該實施方式所描述的特定元件、特征、結構或特性。因此，短語“在一個實施方式中”在本說明書中各個位置上的出現未必全部是指同一個實施方式。

示出并描述了一種吸取裝置。該吸取裝置包括被配置用于附接到外科手術儀器的主體。在一些實施方式中，主體可以被配置用于手持式操作。在一些實施方式中，主體可以被配置用于附接到外科手術儀器。吸取裝置包括輸入端口，輸入端口朝著主體的遠端設置并且被配置用于接收物質流。吸取裝置包括吸取端口，吸取端口朝著主體的近端設置并且被配置用于耦合到吸力源。吸取裝置包括設置在主體內的吸取腔，吸取腔將輸入端口耦合到吸取端口。吸取裝置包括被配置用于將外科手術儀器耦合到主體的儀器保持器。吸取裝置包括設置在主體內并被配置用于在吸取裝置與外科手術儀器之間提供密封的墊片。

在一些實施方式中，吸取裝置可以包括被配置用于用戶輸入來控制輸入端口處的吸取的吸取控件。在一些實施方式中，吸取控件可以包括被配置用于接收用戶輸入的滑動構件。在一些實施方式中，吸取控件可以包括被配置用于將吸取控件定位于預定位置上的棘爪。在一些實施方式中，吸取控件可以使用由墊片供應的摩擦來將吸取控件定位于預定位置上。在一些實施方式中，吸取腔可以包括墊片，墊片包括設置在吸取腔與外科手術儀器之間的柔性膜，該柔性膜被配置用于容許用戶拆離外科手術儀器并操縱該柔性膜以清除阻塞物。在一些實施方式中，吸取腔可以包括通過外科手術儀器的附接而被封閉的敞開部分，該敞開部分被配置用于容許用戶拆離外科手術儀器和去除阻塞物。在一些實施方式中，吸取裝置可以包括被配置成利用文丘里(venturi)效應的吸取端口。在一些實施方式中，吸取裝置可以包括位于主體遠端附近的正壓操作吸取元件，正壓操作吸取元件被配置用于使用康達(coanda)效應在輸入端口處產生吸力。在一些實施方式中，吸取裝置可以包括被配置用于接納不同噴嘴的噴嘴轉接件。在一些實施方式中，噴嘴可以包括設置在噴嘴遠端附近的吸取端口。在一些實施方式中，吸取裝置可以包括吸取控件，吸取控件被配置用于封閉吸取裝置中的吸取端口和打開設置于噴嘴遠端附近的吸取端口。

圖1是圖示吸取裝置100的框圖。吸取裝置100包括輸入端口104、吸取端口106、吸取腔108、儀器保持器112和墊片114。吸取裝置100被配置用于吸取物質。該物質可以包含液體、固體和氣體。該物質還可以包含外科手術副產物、煙霧和有害氣溶膠。吸取裝置100被配置用于耦合到吸力源。吸力源可以是真空泵、吸氣器、被配置成利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。吸力源在輸入端口104附近產生低壓區。該低壓區處于環境氣壓以下的壓力，因此致使物質流被吸引到輸入端口104中。在一些實施方式中，吸取裝置100可以被配置用于經由儀器保持器112耦合到外科手術儀器。一些可以受益于吸取裝置100的外科手術儀器包括使用熱傳導、透熱療、射頻以及激光操作方法的電外科手術儀器。

吸取裝置100包括輸入端口104。輸入端口104被配置用于接收物質流。物質流可以包含液體、氣體和固體。物質流可以包含體液、外科手術副產物和煙霧。輸入端口104被配置用于向吸取腔108供應物質流120。輸入端口104朝著吸取裝置100的遠端設置。輸入端口104耦合到吸取腔108。在一些實施方式中，輸入端口104可以包括被配置成利用康達效應的正壓操作吸取裝置。

吸取裝置100包括吸取端口106。吸取端口106被配置用于從吸取腔108接收物質流。吸取端口106還被配置用于排出物質流。吸取端口106設置在吸取裝置100的近端處。吸取端口106耦合到吸取腔108。吸取端口106可以耦合到吸力源。吸力源可以包括真空泵、吸氣器、被配置成利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。在一些實施方式中，吸取系統可以包括設置在吸取端口106與吸力源之間以從物質流去除廢物的分離器。

吸取裝置100包括吸取腔108。吸取腔108被配置用于將輸入端口104耦合到吸取端口106。吸取腔108設置在吸取裝置100內。在一些實施方式中，吸取腔108可以是全封閉式的。在一些實施方式中，吸取腔108可以包括被配置用于允許從吸取腔108去除阻塞物的敞開部分。該敞開部分可以由墊片114覆蓋并密封。敞開部分還可以被配置用于通過外科手術儀器的附接而被密封。

吸取裝置100包括儀器保持器112。儀器保持器112被配置用于將吸取裝置100耦合到外科手術儀器。儀器保持器112允許在不使用工具的情況下將外科手術儀器附接到吸取裝置100和從其拆離。在一些實施方式中，儀器保持器112可以被配置用于接納特定品牌和型號的外科手術儀器。在一些實施方式中，儀器保持器112可以被配置成包括用以允許在沒有工具的情況下快速附接和拆離外科手術儀器的夾持型配置。

吸取裝置100包括墊片114。墊片114被配置用于在吸取裝置100與外科手術儀器之間提供密封。墊片114可以防止在吸取裝置100與外科手術儀器交界面之間泄露來自吸力源的吸力。在一些實施方式中，墊片114可以被配置成包括阻塞物清除端口，阻塞物清除端口被配置用于提供對吸取腔108的接近以去除阻塞物。這一配置允許用戶拆離外科手術儀器并直接接近吸取腔108來去除阻塞物。在一些實施方式中，墊片114可以由柔性膜構成，該柔性膜被配置用于被操縱以清除吸取腔108內的阻塞物。

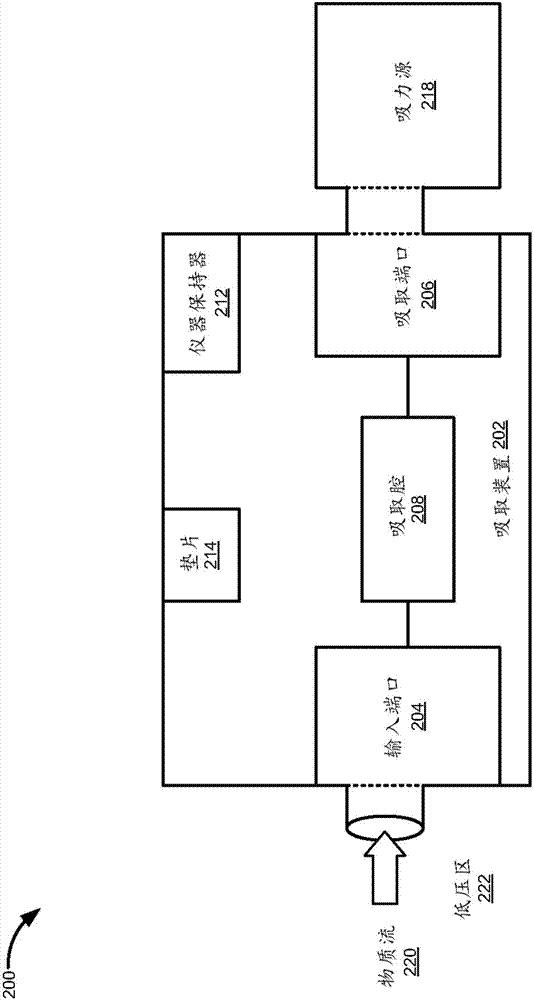

圖2是圖示吸取系統200的操作的框圖。吸取系統200包括吸取裝置202和吸力源218。吸取裝置202是吸取裝置100的示例；然而，吸取裝置202可以包括替換配置和操作方法。吸取裝置202包括輸入端口204、吸取端口206、吸取腔208、儀器保持器212和墊片214。

吸取系統200包括吸取裝置202。吸取裝置202被配置用于吸取物質。該物質可以包括液體、固體和氣體。該物質還可以包括外科手術副產物、煙霧和有害氣溶膠。吸取裝置202被配置用于耦合到吸力源218。吸力源218可以是真空泵、吸氣器、被配置成利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。吸力源218在輸入端口204附近產生低壓區222。低壓區222處于環境氣壓以下的壓力，因此致使物質流220被吸引到輸入端口204中。在一些實施方式中，吸取裝置202可以被配置用于經由儀器保持器212耦合到外科手術儀器?？梢允芤嬗谖⊙b置202的一些外科手術儀器包括使用熱傳導、透熱療、射頻以及激光操作方法的電外科手術儀器。

吸取裝置202包括輸入端口204。輸入端口204被配置用于接收物質流220。物質流220可以包括液體、氣體和固體。物質流220可以包括體液、外科手術副產物和煙霧。輸入端口204朝著吸取裝置202的遠端設置。輸入端口204耦合到吸取腔208。輸入端口204被配置用于向吸取腔208供應物質流220。

吸取裝置202包括吸取端口206。吸取端口206被配置用于接收來自吸取腔208的物質流220。吸取端口206設置在吸取裝置202的近端處。吸取端口206耦合到吸取腔208。吸取端口206被配置用于排出物質流220。吸取端口206耦合到吸力源218。吸力源218可以包括真空泵、吸氣器、被配置成利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。在一些實施方式中，吸取系統200可以包括設置在吸取端口206與吸力源218之間以從物質流220去除廢物的分離器。

吸取裝置202包括吸取腔208。吸取腔208被配置用于將輸入端口204耦合到吸取端口206。吸取腔208設置在吸取裝置202內。在一些實施方式中，吸取腔208可以是全封閉式的。在一些實施方式中，吸取腔208可以包括被配置用于允許從吸取腔208去除阻塞物的敞開部分。

吸取裝置202包括儀器保持器212。儀器保持器212被配置用于將吸取裝置202耦合到外科手術儀器。儀器保持器212允許在不使用工具的情況下將外科手術儀器附接到吸取裝置202和從其拆離。在一些實施方式中，儀器保持器212可以被配置用于接納特定品牌和型號的外科手術儀器。在一些實施方式中，儀器保持器212可以被配置成包括用以允許在沒有工具的情況下快速附接和拆離外科手術儀器的夾持型配置。

吸取裝置202包括墊片214。墊片214被配置用于在吸取裝置202與外科手術儀器之間提供密封。墊片214可以阻止在吸取裝置202與外科手術儀器交界面之間泄露來自吸力源的吸力。在一些實施方式中，墊片214可以包括阻塞物清除端口，阻塞物清除端口被配置用于允許接近吸取腔208以清除阻塞物。這一配置允許用戶拆離外科手術儀器并直接接近吸取腔208以去除阻塞物。在一些實施方式中，墊片214可以包括柔性膜，該柔性膜被配置用于被操縱以清除吸取腔208內的阻塞物。

吸取系統200包括吸力源218。吸力源218被配置用于向吸取裝置202供應吸力。吸力源可以是真空泵、吸氣器、被配置成利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。

圖3是圖示操作吸取裝置的方法的框圖。圖3中所圖示的步驟可以由吸取系統200的一個或多個元件執行。向吸取裝置的吸取端口施加吸力(302)。例如，吸取端口206被配置用于耦合到吸力源218。吸力源218被配置用于向吸取裝置202的吸取端口206施加吸力。在吸取裝置的輸入端口附近產生低壓區(304)。例如，輸入端口204經由吸取腔208耦合到吸取端口206。使用來自吸力源218的吸力在輸入端口204附近產生低壓區222。將物質流吸引到輸入端口中(306)。例如，輸入端口204被配置用于接收物質流220。低壓區222處于環境氣壓以下的壓力。低壓區222致使物質流220被吸引到輸入端口204中。將物質流從吸取端口噴射出來(308)。例如，輸入端口204經由吸取腔208耦合到吸取端口206。吸取腔208被配置用于向吸取端口206供應物質流220。吸取端口206被配置用于從吸取裝置202噴射物質流220。

圖4是圖示具有噴嘴的吸取裝置400的框圖。具有噴嘴的吸取裝置包括吸取裝置402。吸取裝置402是吸取裝置100和吸取裝置202的示例；然而，吸取裝置402包括噴嘴附件424和噴嘴426。具有噴嘴的吸取裝置400包括輸入端口404、吸取端口406、吸取腔408、儀器保持器412、墊片414、噴嘴附件424和噴嘴426。

具有噴嘴的吸取裝置400包括輸入端口404。輸入端口404被配置用于從噴嘴426和噴嘴附件424接收物質流。物質流可以包含液體、氣體和固體。物質流可以包含體液、外科手術副產物和煙霧。輸入端口404朝著具有噴嘴的吸取裝置400的遠端設置。輸入端口404耦合到吸取腔408。輸入端口404被配置用于向吸取腔408供應物質流420。輸入端口404耦合到噴嘴附件424。在一些實施方式中，噴嘴附件424可以與輸入端口404成一整體。

具有噴嘴的吸取裝置400包括吸取端口406。吸取端口406被配置用于從吸取腔408接收物質流。吸取端口406耦合到吸取腔408。吸取端口406設置在具有噴嘴的吸取裝置400的近端處。吸取端口406還被配置用于排出物質流。吸力源可以包括真空泵、吸氣器、被配置成利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。吸取端口406被配置用于耦合到吸力源。在一些實施方式中，吸取系統可以包括設置在吸取端口406與吸力源之間以從物質流去除廢物的分離器。

具有噴嘴的吸取裝置400包括吸取腔408。吸取腔408被配置用于將輸入端口404耦合到吸取端口406。吸取腔408設置在吸取裝置402內。在一些實施方式中，吸取腔408可以是全封閉式的。在一些實施方式中，吸取腔408可以包括被配置用于允許從吸取腔408去除阻塞物的敞開部分。在一些實施方式中，墊片414可以被配置用于覆蓋吸取腔408的敞開部分。在一些實施方式中，墊片414可以被配置用于允許用戶拆離外科手術儀器以操縱墊片414以便去除阻塞物。

具有噴嘴的吸取裝置400包括儀器保持器412。儀器保持器412被配置用于將吸取裝置402耦合到外科手術儀器。儀器保持器412允許在不使用工具的情況下將外科手術儀器附接到吸取裝置402和從其拆離。在一些實施方式中，儀器保持器412可以被配置用于接納特定品牌和型號的外科手術儀器。在一些實施方式中，儀器保持器412可以被配置成包括用以允許在沒有工具的情況下快速附接和拆離外科手術儀器的夾持型配置。

具有噴嘴的吸取裝置400包括墊片414。墊片414被配置用于在吸取裝置402與外科手術儀器之間提供密封。墊片414可以阻止在吸取裝置402與外科手術儀器交界面之間泄露來自吸力源的吸力。在一些實施方式中，墊片214可以被配置用于提供阻塞物清除端口，阻塞物清除端口被配置用于允許接近吸取腔408以清除阻塞物。這一配置允許用戶拆離外科手術儀器并直接接近吸取腔408以去除阻塞物。在一些實施方式中，墊片414可以包括柔性膜，該柔性膜被配置用于被操縱以清除吸取腔408內的阻塞物。

具有噴嘴的吸取裝置400包括噴嘴附件424。噴嘴附件424被配置用于接納適合于預期應用的多種不同噴嘴426。在一些實施方式中，噴嘴附件424可以包括螺紋、魯爾鎖、快速斷開件或被配置用于允許附接噴嘴426的某其它配件。

具有噴嘴的吸取裝置400包括噴嘴426。噴嘴426被配置用于耦合到噴嘴附件424。噴嘴426的形狀和配置可以根據預期應用而改變。在一些實施方式中，噴嘴426可以包括設置在噴嘴426的遠端附近的吸入端口。在一些實施方式中，設置在噴嘴426的遠端附近的吸入端口可以通過吸取控件可變地打開或封閉。噴嘴426可以是市售噴嘴。

圖5是圖示具有吸取控件的吸取裝置500的框圖。具有吸取控件的吸取裝置500包括吸取裝置502。吸取裝置502是吸取裝置100、吸取裝置202和吸取裝置402的示例；然而，吸取裝置502包括吸取控件516。具有吸取控件的吸取裝置500包括輸入端口504、吸取端口506、吸取腔508、儀器保持器512、墊片514、吸取控件516、噴嘴附件524和噴嘴526。

具有吸取控件的吸取裝置500包括輸入端口504。輸入端口504朝著吸取裝置502的遠端設置。輸入端口504耦合到噴嘴附件524。在一些實施方式中，噴嘴附件524可以與輸入端口504成一整體。輸入端口504耦合到吸取腔508。輸入端口504被配置用于從噴嘴526和噴嘴附件524接收物質流。物質流可以包含液體、氣體和固體。物質流可以包含體液、外科手術副產物和煙霧。輸入端口504被配置用于向吸取腔508供應物質流520。在一些實施方式中，輸入端口504可以包括被配置成利用康達效應的正壓操作吸力源。

具有吸取控件的吸取裝置500包括吸取端口506。吸取端口506被配置用于耦合到吸力源。吸力源可以包括真空泵、吸氣器、被配置成利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。吸取端口506設置在吸取裝置502的近端處。吸取端口506耦合到吸取腔508。吸取端口506被配置用于接收來自吸取腔508的物質流。吸取端口506被配置用于排出物質流。在一些實施方式中，吸取系統可以包括設置在吸取端口506與吸力源之間以從物質流去除廢物的分離器。

具有吸取控件的吸取裝置500包括吸取腔508。吸取腔508被配置用于將輸入端口504耦合到吸取端口506。吸取腔508設置在吸取裝置502內。在一些實施方式中，吸取腔508可以是全封閉式的。在一些實施方式中，吸取腔508可以包括被配置用于允許從吸取腔508去除阻塞物的敞開部分。

具有吸取控件的吸取裝置500包括儀器保持器512。儀器保持器512被配置用于將吸取裝置502耦合到外科手術儀器。儀器保持器512允許在不使用工具的情況下將外科手術儀器附接到吸取裝置502和從其拆離。在一些實施方式中，儀器保持器512可以被配置用于接納特定品牌和型號的外科手術儀器。在一些實施方式中，儀器保持器512可以被配置成包括用以允許快速附接和拆離外科手術儀器的夾持型配置。

具有吸取控件的吸取裝置500包括墊片514。墊片514被配置用于在吸取裝置502與外科手術儀器之間提供密封。墊片514可以阻止在吸取裝置502與外科手術儀器交界面之間泄露來自吸力源的吸力。在一些實施方式中，墊片514可以被配置用于提供阻塞物清除端口，阻塞物清除端口被配置用于允許接近吸取腔508以清除阻塞物。這一配置允許用戶拆離外科手術儀器并直接接近吸取腔508以去除阻塞物。在一些實施方式中，墊片514可以包括柔性膜，該柔性膜被配置用于被操縱以清除吸取腔508內的阻塞物。

具有吸取控件的吸取裝置500包括吸取控件516。吸取控件516被配置用于調整被吸引到吸取裝置502中的液體、固體和氣體的吸取比率。吸取控件516可以通過調整噴嘴526的位置來調整液體、固體和氣體的比率。在一些實施方式中，吸取控件516被配置用于調整輸入端口504處所包含的吸入端口。在一些實施方式中，吸取控件516被配置用于調整噴嘴526處所包含的吸入端口。在一些實施方式中，吸取控件516可以包括滑動構件。在一些實施方式中，滑動構件可以被配置用于使噴嘴526延伸和縮回以便選擇性地調整由吸取裝置502吸取的液體、固體和氣體的比率。在一些實施方式中，吸取控件516可以包括用于固定吸取控件516的位置的手段。用于固定吸取控件516的手段可以包括棘爪、摩擦配合、凹口或者一些用于固定吸取控件516的位置的其它手段。

具有吸取控件的吸取裝置500包括噴嘴附件524。噴嘴附件524被配置用于接納適合于預期應用的多種不同噴嘴。在一些實施方式中，噴嘴附件524可以包括螺紋、魯爾鎖、快速斷開件或者被配置用于允許附接噴嘴526的某其它配件。

具有吸取控件的吸取裝置500包括噴嘴526。噴嘴526被配置用于耦合到噴嘴附件524。噴嘴526的形狀和配置可以根據預期應用而改變。在一些實施方式中，噴嘴522可以包括設置在噴嘴522的遠端附近的吸入端口。在一些實施方式中，設置在噴嘴526的遠端附近的吸入端口可以通過吸取控件516可變地打開或封閉。噴嘴526可以是市售噴嘴。

圖6是圖示具有吸取控件的吸取系統600的操作的框圖。具有吸取控件的吸取系統600是吸取系統200的示例；然而，具有吸取控件的吸取系統600可以包括替換配置和操作方法。具有吸取控件的吸取系統600包括吸取裝置602和吸力源618。

具有吸取控件的吸取系統600包括吸取裝置602。吸取裝置602是吸取裝置100、吸取裝置202、吸取裝置402以及吸取裝置502的示例；然而，吸取裝置602可以包括替換配置和操作方法。吸取裝置602包括輸入端口604、吸取端口606、吸取腔608、儀器保持器612、墊片614、吸取控件616、噴嘴附件624和噴嘴626。吸取裝置602被配置用于耦合到吸力源618。吸力源618可以是真空泵、吸氣器、被配置成利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。吸力源618在輸入端口604附近產生低壓區622。低壓區622處于環境氣壓以下的壓力，因此致使物質流620被吸引到輸入端口204中。在一些實施方式中，吸取裝置602可以被配置用于經由儀器保持器612耦合到外科手術儀器。

吸取裝置602包括輸入端口604。輸入端口604被配置用于向吸取腔608供應物質流620。輸入端口604朝著吸取裝置602的遠端設置。輸入端口604耦合到吸取腔608。輸入端口604被配置用于接收物質流620。物質流620可以包含液體、氣體和固體。物質流620可以包含體液、外科手術副產物和煙霧。在一些實施方式中，輸入端口604可以包括被配置成利用康達效應的正壓操作吸取裝置。

吸取裝置602包括吸取端口606。吸取端口606被配置用于接收來自吸取腔608的物質流620。吸取端口606耦合到吸取腔608。吸取端口606設置在吸取裝置602的近端處。吸取端口606被配置用于排出物質流620。吸取端口606耦合到吸力源618。吸力源618可以包括真空泵、吸氣器、被配置用于利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。在一些實施方式中，吸取系統600可以包括設置在吸取端口606與吸力源618之間以從物質流620去除廢物的分離器。

吸取裝置602包括吸取腔608。吸取腔608被配置用于將輸入端口604耦合到吸取端口606。吸取腔608設置在吸取裝置602內。在一些實施方式中，吸取腔608可以是全封閉式的。在一些實施方式中，吸取腔608可以包括被配置用于允許從吸取腔608去除阻塞物的敞開部分。

吸取裝置602包括儀器保持器612。儀器保持器612被配置用于將吸取裝置602耦合到外科手術儀器。儀器保持器612允許在不使用工具的情況下將外科手術儀器附接到吸取裝置602和從其拆離。在一些實施方式中，儀器保持器612可以被配置用于接納特定品牌和型號的外科手術儀器。在一些實施方式中，儀器保持器612可以被配置成包括用以允許在沒有工具的情況下快速附接和拆離外科手術儀器的夾持型配置。

吸取裝置602包括墊片614。墊片614被配置用于在吸取裝置602與外科手術儀器之間提供密封。墊片614可以阻止在吸取裝置602與外科手術儀器交界面之間泄露來自吸力源618的吸力。在一些實施方式中，墊片614可以被配置成包括阻塞物清除端口，阻塞物清除端口被配置用于允許接近吸取腔608以從吸取腔608去除阻塞物。這一配置允許用戶拆離外科手術儀器并直接接近吸取腔608以去除阻塞物。在一些實施方式中，墊片614可以包括柔性膜，該柔性膜被配置用于被操縱以清除吸取腔608內的阻塞物。

吸取裝置602包括吸取控件616。吸取控件616被配置用于調整被吸引到吸取裝置602中的液體、固體和氣體的吸取比率。吸取控件616可以通過調整噴嘴626的位置來調整由吸取裝置602吸取的液體、固體和氣體的比率。在一些實施方式中，吸取控件616被配置用于調整輸入端口604處所包含的吸入端口。在一些實施方式中，吸取控件616被配置用于調整噴嘴626處所包含的吸入端口。在一些實施方式中，吸取控件616可以包括滑動構件。在一些實施方式中，滑動構件可以被配置用于使噴嘴626延伸和縮回以便選擇性地調整由吸取裝置602吸取的液體、固體和氣體的比率。在一些實施方式中，吸取控件616可以包括用于固定吸取控件616的位置的手段。用于固定吸取控件616的手段可以包括棘爪、摩擦配合、凹口或者一些用于固定吸取控件616的位置的其它手段。

吸取裝置602包括噴嘴附件624。噴嘴附件624被配置用于接納適合于預期應用的多種不同噴嘴626。在一些實施方式中，噴嘴附件624可以包括螺紋、魯爾鎖、快速斷開件或者被配置用于允許附接噴嘴626的某其它配件。

吸取裝置604包括噴嘴626。噴嘴626被配置用于耦合到噴嘴附件624。噴嘴626的形狀和配置可以根據預期應用而改變。在一些實施方式中，噴嘴626可以包括設置在噴嘴626的遠端附近的吸入端口。在一些實施方式中，設置在噴嘴626的遠端附近的吸入端口可以通過吸取控件可變地打開或封閉。噴嘴626可以是市售噴嘴。

吸取系統600包括吸力源618。吸力源618被配置用于向吸取裝置602供應吸力。吸力源可以是真空泵、吸氣器、被配置用于利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。

圖7是圖示操作具有吸取控件的吸取系統的方法的框圖。圖7中所圖示的步驟可以由具有吸取控件的吸取系統600的一個或多個元件執行。向吸取裝置的吸取端口施加吸力(702)。例如，吸取端口606被配置用于耦合到吸力源618。吸力源618被配置用于向吸取裝置602的吸取端口606施加吸力。吸取端口606耦合到吸取腔608。吸取腔608耦合到輸入端口604。吸取腔608被配置用于將吸力從吸力源618傳遞至輸入端口604。在吸取裝置的噴嘴附近產生低壓區(704)。例如，噴嘴626耦合到輸入端口604。輸入端口604被配置用于將吸力從吸力源618傳遞至噴嘴626以產生低壓區622。吸取裝置602被配置用于在吸取裝置602的輸入端口604附近由吸力源618產生低壓區622。調整噴嘴附近的液體、固體和氣體的吸取比率(706)。例如，吸取裝置602包括吸取控件616。吸取控件616被配置用于調整由吸取裝置602吸取的液體、固體和氣體的比率。在一些實施方式中，吸取控件616可以被配置用于調整設置在輸入端口604或噴嘴626中的吸入端口的尺寸以調整由吸取裝置602吸取的液體、固體和氣體的比率。將物質流吸引到輸入端口中(708)。例如，輸入端口604被配置用于接收物質流620。低壓區622處于環境氣壓以下的壓力。低壓區622被配置用于將物質流620吸引到輸入端口604中。將物質流從吸取端口噴射出來(708)。例如，吸取裝置602包括吸取腔608。吸取腔608耦合到吸取端口606。吸取腔608被配置用于將物質流620傳遞至吸取端口606。吸取端口606被配置用于從吸取裝置602噴射物質流620。

圖8是圖示吸取裝置800的框圖。吸取裝置800是吸取裝置100、吸取裝置202、吸取裝置402、吸取裝置502以及吸取裝置602的示例；然而，吸取裝置800包括吸入端口810、838。吸取裝置800包括輸入端口804、吸取端口806、吸取腔808、儀器保持器812、墊片814、吸取控件816、噴嘴附件824和噴嘴826。

吸取裝置800被配置用于耦合到吸力源。吸力源可以是真空泵、吸氣器、被配置成利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。吸力源在噴嘴826附近產生低壓區。該低壓區處于環境氣壓以下的壓力，因此致使物質流被吸引到吸取裝置800中。在一些實施方式中，吸取裝置800可以被配置用于經由儀器保持器812耦合到外科手術儀器。

吸取裝置800包括輸入端口804。輸入端口804被配置用于接收物質流。物質流可以包含液體、氣體和固體。物質流可以包含體液、外科手術副產物和煙霧。輸入端口804朝著吸取裝置800的遠端設置。輸入端口804耦合到吸取腔808。輸入端口804被配置用于向吸取腔808供應物質流。

輸入端口804包括吸入端口810。吸入端口810被配置用于將物質流吸取到吸取裝置800中。吸入端口810設置在輸入端口804內。在一些實施方式中，吸入端口810可以被配置成利用文丘里效應。在一些實施方式中，吸入端口810可以由吸取控件816控制。在一些實施方式中，吸取控件816可以被配置用于打開和封閉吸入端口810。在一些實施方式中，吸取控件816可以被配置用于調整吸入端口810的尺寸以調整穿過吸入端口810的吸取量。

吸取裝置800包括吸取端口806。吸取端口806被配置用于從吸取腔808接收物質流820。吸取端口806設置在吸取裝置800的近端處。吸取端口806耦合到吸取腔808。吸取端口806被配置用于排出物質流。吸取端口806可以耦合到吸力源。吸力源可以包括真空泵、吸氣器、被配置成利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。在一些實施方式中，吸取系統可以包括設置在吸取端口806與吸力源之間以從物質流去除廢物的分離器。

吸取裝置800包括吸取腔808。吸取腔808被配置用于將輸入端口804耦合到吸取端口806。吸取腔808設置在吸取裝置800內。在一些實施方式中，吸取腔808可以是全封閉式的。在一些實施方式中，吸取腔808可以包括被配置用于允許從吸取腔808去除阻塞物的敞開部分。

吸取裝置800包括儀器保持器812。儀器保持器812被配置用于將吸取裝置800耦合到外科手術儀器。儀器保持器812允許在不使用工具的情況下將外科手術儀器附接到吸取裝置800和從其拆離。在一些實施方式中，儀器保持器812可以被配置用于接納特定品牌和型號的外科手術儀器。在一些實施方式中，儀器保持器812可以被配置成包括用以允許在沒有工具的情況下快速附接和拆離外科手術儀器的夾持型配置。

吸取裝置800包括墊片814。墊片814被配置用于在吸取裝置800與外科手術儀器之間提供密封。墊片814可以阻止在吸取裝置800與外科手術儀器交界面之間泄露來自吸力源的吸力。在一些實施方式中，墊片814可以包括阻塞物去除端口，阻塞物去除端口被配置用于允許接近吸取腔808以去除阻塞物。這一配置允許用戶拆離外科手術儀器并直接接近吸取腔808以去除阻塞物。在一些實施方式中，墊片814可以包括柔性膜，該柔性膜被配置用于被操縱以清除吸取腔808內的阻塞物。

吸取裝置800包括吸取控件816。吸取控件816被配置用于調整被吸引到吸取裝置800中的液體、固體和氣體的吸取比率。吸取控件816可以通過調整噴嘴826的位置來調整由吸取裝置800吸取的液體、固體和氣體的比率。在一些實施方式中，吸取控件816被配置用于調整輸入端口804處所包含的吸入端口810。在一些實施方式中，吸取控件816可以被配置用于調整吸入端口810、838。在一些實施方式中，吸取控件816可以包括滑動構件。在一些實施方式中，滑動構件可以被配置用于使噴嘴826延伸和縮回以便選擇性地調整由吸取裝置800吸取的液體、固體和氣體的比率。在一些實施方式中，吸取控件816可以包括用于固定吸取控件816的位置的手段。用于固定吸取控件816的手段可以包括棘爪、摩擦配合、凹口或者一些用于固定吸取控件816的位置的其它手段。

吸取裝置800包括噴嘴附件824。噴嘴附件824被配置用于接納適合于預期應用的多種不同噴嘴426。在一些實施方式中，噴嘴附件824可以包括螺紋、魯爾鎖、快速斷開件或者被配置用于允許附接噴嘴826的某其它配件。

吸取裝置800包括噴嘴826。噴嘴826被配置用于耦合到噴嘴附件824。噴嘴826的形狀和配置可以根據預期應用而改變。在一些實施方式中，噴嘴826可以包括設置在噴嘴826的遠端附近的吸入端口838。在一些實施方式中，吸入端口838可以通過吸取控件816可變地打開或封閉。噴嘴826可以是市售噴嘴。

噴嘴826包括吸入端口838。吸入端口838設置在噴嘴826內。吸入端口838被配置用于將物質流吸取到吸取裝置800中。在一些實施方式中，吸入端口838可以被配置成利用文丘里效應。在一些實施方式中，吸入端口838可以由吸取控件816控制。在一些實施方式中，吸取控件816可以被配置用于打開和封閉吸入端口838。在一些實施方式中，吸取控件816可以被配置用于調整吸入端口838的尺寸以調整穿過吸入端口838的吸取量。

圖9是圖示吸取系統900的操作的框圖。吸取系統900是吸取系統200和具有吸取控件的吸取系統600的示例；然而，吸取系統900可以包括替換配置和操作方法。吸取系統900包括吸取裝置902和吸力源918。

吸取系統900包括吸取裝置902。吸取裝置902是吸取裝置100、吸取裝置202、吸取裝置402和吸取裝置502的示例；然而，吸取裝置902包括吸入端口910、938。吸取裝置902包括輸入端口904、吸取端口906、吸取腔908、儀器保持器912、墊片914、吸取控件916、噴嘴附件924和噴嘴926。吸取裝置902被配置用于耦合到吸力源918。吸力源918可以是真空泵、吸氣器、被配置成利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。吸力源918被配置用于在噴嘴926附近產生低壓區922。低壓區922處于環境氣壓以下的壓力，因此致使物質流920被吸引到吸取裝置902中。在一些實施方式中，吸取裝置902可以被配置用于經由儀器保持器912耦合到外科手術儀器。

吸取裝置902包括輸入端口904。輸入端口904朝著吸取裝置902的遠端設置。輸入端口904耦合到吸取腔908。輸入端口904被配置用于接收物質流920。物質流920可以包含液體、氣體和固體。物質流920可以包含體液、外科手術副產物和煙霧。輸入端口904被配置用于向吸取腔908供應物質流920。在一些實施方式中，輸入端口904可以包括被配置成利用康達效應的正壓操作吸力源。

輸入端口904包括吸入端口910。吸入端口910設置在輸入端口904內。吸入端口910被配置用于將物質流920吸取到吸取裝置902中。在一些實施方式中，吸入端口910可以被配置成利用文丘里效應。在一些實施方式中，吸入端口910可以由吸取控件916控制。在一些實施方式中，吸取控件916可以被配置用于打開和封閉吸入端口910。在一些實施方式中，吸取控件916可以被配置用于調整吸入端口910的尺寸以調整穿過吸入端口910的吸取量。

吸取裝置902包括吸取端口906。吸取端口906被配置用于排出物質流920。吸取端口906設置在吸取裝置902的近端處。吸取端口906耦合到吸取腔908。吸取端口906被配置用于從吸取腔908接收物質流920。吸取端口906耦合到吸力源918。吸力源918可以包括真空泵、吸氣器、被配置成利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。在一些實施方式中，吸取系統900可以包括設置在吸取端口906與吸力源918之間以從物質流920去除廢物的分離器。

吸取裝置902包括吸取腔908。吸取腔908被配置用于將輸入端口904耦合到吸取端口906。吸取腔908設置在吸取裝置902內。在一些實施方式中，吸取腔908可以是全封閉式的。在一些實施方式中，吸取腔908可以包括被配置用于允許從吸取腔908去除阻塞物的敞開部分。

吸取裝置902包括儀器保持器912。儀器保持器912被配置用于將吸取裝置902耦合到外科手術儀器。儀器保持器912允許在不使用工具的情況下將外科手術儀器附接到吸取裝置902和從其拆離。在一些實施方式中，儀器保持器912可以被配置用于接納特定品牌和型號的外科手術儀器。在一些實施方式中，儀器保持器912可以被配置成包括用以允許在沒有工具的情況下快速附接和拆離外科手術儀器的夾持型配置。

吸取裝置902包括墊片914。墊片914被配置用于在吸取裝置902與外科手術儀器之間提供密封。墊片914可以阻止在吸取裝置902與外科手術儀器交界面之間泄露來自吸力源的吸力。在一些實施方式中，墊片914可以被配置成包括阻塞物清除端口，阻塞物清除端口被配置用于允許接近吸取腔908以清除吸取腔908內的阻塞物。這一配置允許用戶拆離外科手術儀器并直接接近吸取腔908以去除阻塞物。在一些實施方式中，墊片914可以由柔性膜構成，該柔性膜被配置用于被操縱以清除吸取腔908內的阻塞物。

吸取裝置902包括吸取控件916。吸取控件916被配置用于調整被吸引到吸取裝置902中的液體、固體和氣體的吸取比率。吸取控件916可以通過調整噴嘴926的位置來調整由吸取裝置902吸取的液體、固體和氣體的比率。在一些實施方式中，吸取控件916可以被配置用于調整吸入端口910。在一些實施方式中，吸取控件916可以被配置用于調整吸入端口938。在一些實施方式中，吸取控件916可以包括滑動構件。在一些實施方式中，滑動構件可以被配置用于使噴嘴926延伸和縮回以便選擇性地調整由吸取裝置902吸取的液體、固體和氣體的比率。在一些實施方式中，吸取控件916可以包括用于固定吸取控件916的位置的手段。用于固定吸取控件916的手段可以包括棘爪、摩擦配合、凹口或者一些用于固定吸取控件916的位置的其它手段。

吸取裝置902包括噴嘴附件924。噴嘴附件924被配置用于接納適合于預期應用的多種不同噴嘴926。在一些實施方式中，噴嘴附件924可以包括螺紋、魯爾鎖、快速斷開件或者被配置用于允許附接噴嘴926的某其它配件。

吸取裝置902包括噴嘴926。噴嘴926被配置用于耦合到噴嘴附件924。噴嘴926的形狀和配置可以根據預期應用而改變。噴嘴926包括設置在噴嘴926的遠端附近的吸入端口938。在一些實施方式中，吸入端口938可以通過吸取空間916可變地打開或封閉。噴嘴926可以是市售噴嘴。

噴嘴926包括吸入端口938。吸入端口938被配置用于將物質流920吸取到吸取裝置902中。吸入端口938設置在噴嘴926內。在一些實施方式中，吸入端口938可以被配置成利用文丘里效應。在一些實施方式中，吸入端口938可以由吸取控件916控制。在一些實施方式中，吸取控件916可以被配置用于打開和封閉吸入端口938。在一些實施方式中，吸取控件916可以被配置用于調整吸入端口938的尺寸以調整穿過吸入端口938的吸取量。

吸取系統900包括吸力源918。吸力源918被配置用于向吸取裝置902供應吸力。吸力源可以是真空泵、吸氣器、被配置成利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。

圖10是圖示操作吸取系統的方法的圖。圖10中所圖示的步驟可以由吸取系統900的一個或多個元件執行。向吸取裝置的吸取端口施加吸力(1002)。例如，吸取端口906被配置用于耦合到吸力源918。吸力源918被配置用于向吸取裝置902的吸取端口906施加吸力。吸取端口906耦合到吸取腔908。吸取腔908耦合到輸入端口904。吸取腔908被配置用于將吸力從吸力源918傳遞至輸入端口904。在吸取裝置的噴嘴附近產生低壓區(1004)。例如，噴嘴926耦合到輸入端口904。輸入端口904被配置用于將吸力從吸力源918傳遞至噴嘴926以產生低壓區922。吸取裝置902被配置用于在吸取裝置902的輸入端口904附近由吸力源918產生低壓區922。調整噴嘴附近的液體、固體和氣體的吸取比率(1006)。例如，吸取裝置902包括吸取控件916。吸取控件916被配置用于調整由吸取裝置902吸取的液體、固體和氣體的比率。在一些實施方式中，吸取控件916可以被配置用于調整設置在輸入端口904或噴嘴926中的吸入端口910、938的尺寸以調整由吸取裝置902吸取的液體、固體和氣體的比率。將物質流吸引到輸入端口和一個或多個吸入端口中(1008)。例如，輸入端口904被配置用于接收物質流920。低壓區922處于環境氣壓以下的壓力。低壓區922被配置用于將物質流920吸引到輸入端口904和吸入端口910、938中。將物質流從吸取端口噴射出來(1008)。例如，吸取裝置902包括吸取腔908。吸取腔908耦合到吸取端口906。吸取腔908被配置用于將物質流920傳遞至吸取端口906。吸取端口906被配置用于從吸取裝置902噴射物質流920。

圖11a是圖示正壓操作吸取裝置1100的框圖。正壓操作吸取裝置1100是吸取裝置100、吸取裝置202、吸取裝置402、吸取裝置502、吸取裝置602、吸取裝置800以及吸取裝置902的示例；然而，正壓操作吸取裝置1100包括壓力輸入端1128和流體加速器1134。正壓操作吸取裝置1100被配置用于由正壓供應器而不是吸力或真空源產生吸力。然而，正壓操作吸取裝置1100可以與吸力或真空源相結合地使用。正壓操作吸取裝置1100包括輸入端口1104、加壓輸出端口1106、腔1108、儀器保持器1112、墊片1114、吸取控件1116、壓力輸入端1128和流體加速器1134。

正壓操作吸取裝置1100被配置用于耦合到正壓源。正壓源可以是空氣壓縮機、壓縮氣體、人體呼出氣體或者一些產生正壓的其它手段。正壓操作吸取裝置1100被配置成利用康達效應在輸入端口1104處產生低壓區。該低壓區處于環境氣壓以下的壓力，因此致使物質流被吸引到正壓操作吸取裝置1100中。

正壓操作吸取裝置1100包括輸入端口1104。輸入端口1104被配置用于接收物質流。物質流可以包含液體、氣體和固體。物質流可以包含體液、外科手術副產物和煙霧。輸入端口1104被配置用于向腔1108供應物質流。輸入端口1104朝著正壓操作吸取裝置1100的遠端設置。輸入端口1104耦合到腔1108。

正壓操作吸取裝置1100包括加壓輸出端口1106。加壓輸出端口1106被配置用于從腔1108接收物質流1120。加壓輸出端口1106設置在正壓操作吸取裝置1100的近端處。加壓輸出端口1106耦合到腔1108。加壓輸出端口1106被配置用于排出物質流。加壓輸出端口1106可以耦合到吸力源。吸力源可以包括真空泵、吸氣器、被配置成利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。在一些實施方式中，吸取系統可以包括設置在加壓輸出端口1106與吸力源之間以從物質流去除廢物的分離器。

正壓操作吸取裝置1100包括腔1108。腔1108被配置用于將輸入端口1104耦合到加壓輸出端口1106。腔1108設置在正壓操作吸取裝置1100內。在一些實施方式中，腔1108可以是全封閉式的。在一些實施方式中，腔1108可以包括被配置用于允許從腔1108去除阻塞物的敞開部分。

正壓操作吸取裝置1100包括儀器保持器1112。儀器保持器1112被配置用于將正壓操作吸取裝置1100耦合到外科手術儀器。儀器保持器1112允許在不使用工具的情況下將外科手術儀器附接到正壓操作吸取裝置1100和從其拆離。在一些實施方式中，儀器保持器1112可以被配置用于接納特定品牌和型號的外科手術儀器。在一些實施方式中，儀器保持器1112可以被配置成包括用以允許在沒有工具的情況下快速附接和拆離外科手術儀器的夾持型配置。

正壓操作吸取裝置1100包括墊片1114。墊片1114被配置用于在正壓操作吸取裝置1100與外科手術儀器之間提供密封。墊片1114可以防止在正壓操作吸取裝置1100與外科手術儀器交界面之間泄露來自吸力源的吸力。在一些實施方式中，墊片1114可以包括阻塞物去除端口，阻塞物去除端口被配置用于允許接近吸取腔1108以去除阻塞物。這一配置允許用戶拆離外科手術儀器并直接接近吸取腔1108以去除阻塞物。在一些實施方式中，墊片1114可以包括柔性膜，該柔性膜被配置用于被操縱以清除腔1108內的阻塞物。

正壓操作吸取裝置1100包括吸取控件1116。吸取控件1116被配置用于調整在輸入端口1104附近產生的吸力。吸取控件1116可以調整由正壓操作吸取裝置1100吸取的液體、固體和氣體的比率。在一些實施方式中，吸取控件1116可以包括可調整壓力間隙?？烧{整壓力間隙可以包括吸取控件1116內被配置用于供應來自正壓源的壓力的環形開口?？烧{整壓力間隙可以被配置用于調整從正壓源接收的壓力的質量流速。增大壓力的質量流速將會增大輸入端口1104處所接收的物質流的質量流速，直至物質流的上閾值質量流速受到正壓操作吸取裝置1100的內部尺寸的限制為止。增大壓力的質量流速超過上閾值不會增大輸入端口1104處所接收的物質流的質量流速。然而，增大壓力的質量流速超過上閾值可以增大輸入端口1104附近的吸力。換言之，增大壓力的質量流速超過上閾值不會增大由正壓操作吸取裝置1100吸取的物質的量，但是其可以增大吸取該物質的難度。在一些實施方式中，吸取控件1116可以包括被配置用于調整環形開口的尺寸的可旋轉構件。在一些實施方式中，吸取控件1116可以包括被配置用于調整環形開口的尺寸的滑動構件。

可調整壓力間隙的環形開口可以被配置用于以相對于流體加速器1134的內壁的某一角度從正壓源向流體加速器1134供應壓力。在一些實施方式中，吸取控件1116可以被配置用于調整該角度。調整由吸取控件1116向流體加速器1134供應壓力的角度可以調整輸入端口1104附近所產生的吸力。在一些實施方式中，該角度可以是固定的。在一些實施方式中，該角度將會是銳角。在一些實施方式中，該角度可以在介于30°至60°之間的范圍內。在實施方式中，該角度可以是55°。

正壓操作吸取裝置1100包括壓力輸入端1128。壓力輸入端1128被配置用于接收正壓源。例如，正壓源可以是壓縮空氣流、氮氣、二氧化碳或某個其它氣體壓力源。正壓源被加壓成正壓操作吸取裝置1100周圍的環境氣壓以上。壓力輸入端1128耦合到吸取控件1116。壓力輸入端1128被配置用于向吸取空間1116供應正壓氣體。在一些實施方式中，壓力輸入端1128可以進一步包括用于與例如管道耦合的外部耦合器或連接器。

正壓操作吸取裝置1100包括流體加速器1134。流體加速器1134被配置用于在輸入端口1104附近由正壓源產生低壓區。在實施方式中，流體加速器1134被配置成利用康達效應在輸入端口1104附近創造吸力。該吸力主要由流體加速器1134從提供給流體加速器1134—不是外部抽吸泵(不過該裝置可以與抽吸泵結合使用)—的空氣流或氣體(通常被加壓至環境以上)創造。流體加速器1134被配置用于從吸取控件1116接收正壓源。由正壓操作吸取裝置1100吸取的液體、固體和氣體的比率可以通過吸取控件1116改變。吸取控件1116可以被配置用于通過控制由流體加速器1134所接收的正壓的量來改變吸取的液體、固體和氣體的比率。在一些實施方式中，吸取控件1116被配置用于以相對于流體加速器1134內壁的某一角度引導正壓氣體。在一些實施方式中，流體加速器1134可以包括實際上相互成一直線地定位的一個或多個中空節段。一個或多個中空節段可以被配置用于進行連通以使得所述一個或多個中空節段是連續的。一個或多個中空節段可以是流體連續的，使得例如吸取流可以從一個中空節段行進至另一個。一個或多個中空節段可以被配置用于進行連通，使得例如吸取的氣體流、液體流、固體流或其任何組合可以從一個中空節段行進至另一個。

圖11b是圖示正壓操作吸取裝置1100的操作的框圖。在操作中，正壓源1118由壓力輸入端1128接收。壓力輸入端1128耦合到吸取控件1116。壓力輸入端1128向吸取控件1116供應正壓源1118。吸取控件1116包括環形開口，環形開口被配置用于向流體加速器1134供應正壓源1118。吸取控件1116可以被配置用于調整供應給流體加速器1134的正壓源1118的量。供應給流體加速器1134的正壓源1118的量可以調整作為物質流1120而吸取的液體、固體和氣體的比率。流體加速器1134被配置用于由接收自吸取控件1116的正壓源1118產生低壓區1122。低壓區1122處于環境氣壓以下的壓力，因此致使物質流1120被吸引到正壓操作吸取裝置1100中。物質流1120在由加壓輸出端口1106作為正壓流出物1130排出之前穿過輸入端口1104、流體加速器1134和腔1108。

圖12是圖示正壓操作吸取裝置的操作的方法的框圖。圖12中所圖示的步驟可以由正壓操作吸取裝置1100的一個或多個元件執行。在輸入端口處接收加壓氣流(1202)。例如，輸入端口1104被配置用于接收正壓源1118。正壓源1118是加壓氣流的示例。輸入端口1104被配置用于向吸取控件1116供應正壓源1118。吸取控件1116耦合到流體加速器1134。吸取控件1116被配置用于向流體加速器1134供應正壓源1118。在輸入端口附近產生低壓區(1204)。例如，流體加速器1134被配置用于在輸入端口1104附近由正壓源1118產生低壓區1122。流體加速器1134可以被配置成利用康達效應來產生低壓區1122。調整低壓區與環境氣壓之間的壓力差(1206)。例如，吸取控件1116包括被配置用于調整正壓源1118到流體加速器1134的供應的可調整環形間隙。調整正壓源1118到流體加速器1134的供應調整了低壓區1122與環境氣壓之間的壓力差。將物質流吸引到吸取裝置中(1208)。例如，低壓區1122小于環境氣壓。這一壓力差致使物質流1120進入輸入端口1104。輸入端口1104被配置用于接收物質流1120。可能包含壓縮氣流和物質流的正壓流出物從排出端口噴射出來(1210)。例如，正壓操作吸取裝置1100被配置用于使物質流1120從輸入端口1104穿過流體加速器1134和腔1108，再將正壓流出物1130(其可能包含正壓源1118和物質流1120)從加壓輸出端口1106噴射出來。

圖13a是圖示吸取系統1300的操作的框圖。吸取系統1300包括吸取裝置1302、吸力源1318以及外科手術儀器1332。

吸取系統1300包括吸取裝置1302。吸取裝置1302是吸取裝置100、吸取裝置202、吸取裝置402、吸取裝置502、吸取裝置602、吸取裝置800、吸取裝置902和正壓操作吸取裝置1100的示例；然而，吸取裝置1302可以包括替換配置和操作方法。吸取裝置1302包括輸入端口1304、吸取端口1306、吸取腔1308、儀器保持器1312、墊片1314、吸取控件1316、吸力源1318、噴嘴附件1324和噴嘴1326。吸取裝置1302被配置用于耦合到吸力源1318。吸力源1318可以是真空泵、吸氣器、被配置成利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。吸力源1318在輸入端口1304附近產生低壓區1322。低壓區1322處于環境氣壓以下的壓力，因此致使物質流1320被吸引到吸取裝置1302中。吸取裝置1302包括儀器保持器1312。儀器保持器1312被配置用于將吸取裝置1302耦合到外科手術儀器1332。

吸取裝置1302包括輸入端口1304。輸入端口1304被配置用于接收物質流1320。物質流1320可以包含液體、氣體和固體。物質流1320可以包含體液、外科手術副產物和煙霧。輸入端口1304朝著吸取裝置1302的遠端設置。輸入端口1304耦合到吸取腔1308。輸入端口1304被配置用于向吸取腔1308供應物質流1320。

吸取裝置1302包括吸取端口1306。吸取端口1306被配置用于從吸取腔1308接收物質流1320。吸取端口1306設置在吸取裝置1302的近端處。吸取端口1306耦合到吸取腔1308。吸取端口1306被配置用于排出物質流1320。吸取端口1306耦合到吸力源1318。吸力源1318可以包括真空泵、吸氣器、被配置成利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。在一些實施方式中，吸取系統1300可以包括設置在吸取端口1306與吸力源1318之間以從物質流1320去除廢物的分離器。

吸取裝置1302包括吸取腔1308。吸取腔1308被配置用于將輸入端口1304耦合到吸取端口1306。吸取腔1308設置在吸取裝置1302內。在一些實施方式中，吸取腔1308可以是全封閉式的。在一些實施方式中，吸取腔1308可以包括被配置用于允許從吸取腔1308去除阻塞物的敞開部分。

吸取裝置1302包括儀器保持器1312。儀器保持器1312被配置用于將吸取裝置1302耦合到外科手術儀器。儀器保持器1312允許在不使用工具的情況下將外科手術儀器附接到吸取裝置1302和從其拆離。在一些實施方式中，儀器保持器1312可以被配置用于接納特定品牌和型號的外科手術儀器。在一些實施方式中，儀器保持器1312可以被配置成包括用以允許在沒有工具的情況下快速附接和拆離外科手術儀器的夾持型配置。

吸取裝置1302包括墊片1314。墊片1314被配置用于在吸取裝置1302與外科手術儀器之間提供密封。墊片1314可以防止在吸取裝置1302與外科手術儀器交界面之間泄露來自吸力源1318的吸力。在一些實施方式中，墊片1314可以包括阻塞物去除端口，阻塞物去除端口被配置用于允許接近吸取腔1308以去除阻塞物。這一配置允許用戶拆離外科手術儀器并直接接近吸取腔1308以去除阻塞物。在一些實施方式中，墊片1314可以包括柔性膜，該柔性膜被配置用于被操縱以清除吸取腔1308內的阻塞物。

吸取裝置1302包括吸取控件1316。吸取控件1316被配置用于調整被吸引到吸取裝置1302中的液體、固體和氣體的吸取比率。吸取控件1316可以通過調整噴嘴1326的位置來調整由吸取裝置1302吸取的液體、固體和氣體的比率。在一些實施方式中，吸取控件1316可以被配置用于調整輸入端口1304處所包含的吸入端口。在一些實施方式中，吸取控件1316可以被配置用于調整噴嘴1326處所包含的吸入端口。在一些實施方式中，吸取控件1316可以包括滑動構件。在一些實施方式中，滑動構件可以被配置用于使噴嘴1326延伸和縮回以便選擇性地調整由吸取裝置1302吸取的液體、固體和氣體的比率。在一些實施方式中，吸取控件1316可以包括用于固定吸取控件1316的位置的手段。用于固定吸取控件1316的手段可以包括棘爪、摩擦配合、凹口或者一些用于固定吸取控件1316的位置的其它手段。

吸取裝置1302包括噴嘴附件1324。噴嘴附件1324被配置用于接納適合于預期應用的多種不同噴嘴1326。在一些實施方式中，噴嘴附件1324可以包括螺紋、魯爾鎖、快速斷開件或者被配置用于允許附接噴嘴1326的某其它配件。

吸取裝置1304包括噴嘴1326。噴嘴1326被配置用于耦合到噴嘴附件1324。噴嘴1326的形狀和配置可以根據預期應用而改變。噴嘴926可以是市售噴嘴。

吸取系統1300包括吸力源1318。吸力源1318是吸力源218、吸力源618和吸力源918的示例；然而，吸力源1318可以包括替換配置和操作方法。吸力源1318被配置用于向吸取裝置1302供應吸力。吸力源1318可以是真空泵、吸氣器、被配置成利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。

吸取系統1300包括外科手術儀器1332。外科手術儀器1332可以是任何可以受益于吸取裝置1302的外科手術儀器。一些可以受益于吸取裝置1302的外科手術儀器包括使用熱傳導、透熱療、射頻以及激光操作方法的電外科手術儀器。

在操作中，吸力源1318向吸取端口1306供應吸力。吸取端口1306耦合到吸力源1318。吸取端口1306從吸力源1318接收吸力。吸取腔1308被配置用于將吸取端口1306耦合到輸入端口1304。吸取腔1308將由吸取端口1306接收的吸力傳遞至輸入端口1304。輸入端口1304耦合到噴嘴附件1324。噴嘴附件1324耦合到噴嘴1326。吸力從輸入端口1304傳遞穿過噴嘴附件1324和噴嘴1326以產生低壓區1322。吸取控件1316被配置用于改變由吸取裝置1302吸取的液體、固體和氣體的比率。在一些實施方式中，吸取控件1316可以被配置用于調整噴嘴1326相對于外科手術儀器1332的位置以改變液體、固體和氣體的吸取定量。低壓區1322處于環境氣壓以下的壓力。這一壓力差致使物質流1320穿過吸取裝置1302。物質流1320穿過吸取裝置1302并由吸取端口1306排出。

圖13b是圖示有阻塞物的情況下吸取系統130的操作的框圖。圖13b圖示了帶有阻塞物1350的吸取系統1300。阻塞物1350阻止全部物質流1320或其一部分穿過吸取裝置1302。雖然在圖13b中將阻塞物1350圖示在輸入端口1304與吸取腔1308之間，但應當理解阻塞物1350可能在吸取裝置1302內的任何位置處。

圖13c是圖示吸取系統1300的清除操作的框圖。儀器保持器1312被配置用于允許在不使用工具或其它裝置的情況下將外科手術儀器1332附接到吸取裝置1302和從其拆離。如果如圖13b中所圖示阻塞物1350已經阻止物質流1320穿過吸取裝置1302，則可以將外科手術儀器1332從吸取裝置1302拆離以去除阻塞物1350。

圖13c圖示了從吸取裝置1302拆離的外科手術儀器1332。阻塞物1350已被從吸取裝置1302去除。在一些實施方式中，墊片1314可以包括阻塞物清除端口，阻塞物清除端口被配置用于允許接近輸入端口1304、吸取腔1308或吸取端口1306或者其組合。可以通過阻塞物清除端口來去除阻塞物1350。在一些實施方式中，墊片1314可以包括柔性膜。柔性膜可以被配置用于允許用戶操縱該膜以擺脫阻塞物1350并允許其離開吸取端口1306。在一些實施方式中，吸取腔1308可以包括設置在吸取裝置1302與外科手術儀器1332之間的開口。在這一配置中，外科手術儀器1332形成了吸取腔1308的壁的一部分。墊片1314可以被配置用于在吸取腔1308與外科手術儀器1332之間提供密封。

圖14是圖示操作吸取系統的方法的圖。圖14中所圖示的步驟可以由吸取系統1300的一個或多個元件執行。將外科手術儀器附接到吸取裝置(1400)。例如，吸取裝置1302包括儀器保持器1312。儀器保持器1312被配置用于將外科手術儀器1332附接到吸取裝置1302。儀器保持器1312被配置使得可以快速地將外科手術儀器1332附接到吸取裝置1302或從其拆離。向吸取裝置的吸取端口施加吸力(1404)。例如，吸取端口1306被配置用于耦合到吸力源1318。吸力源1318被配置用于向吸取裝置1302的吸取端口1306施加吸力。在吸取裝置的輸入端口附近產生低壓區(1406)。例如，吸取裝置1302被配置用于在吸取裝置1302的噴嘴1326附近由吸力源1318產生低壓區1322。在一些實施方式中，可以在沒有噴嘴1326的情況下使用輸入端口1304。調整低壓區與環境氣壓之間的壓力差(1408)。例如，吸取裝置1302包括吸取控件1316。吸取控件1316被配置用于調整低壓區1322與環境氣壓之間的壓力差。吸取控件1316不調整吸力源138以調整低壓區1322與環境氣壓之間的壓力差。將物質流吸引到輸入端口中(1410)。例如，輸入端口1304被配置用于接收物質流1320。低壓區1322處于環境氣壓以下的壓力。低壓區1322被配置用于將物質流1320吸引到輸入端口1304中。如果有阻塞物則將外科手術儀器從吸取裝置拆離(1412)。例如，儀器保持器1312被配置用于允許將外科手術儀器1332容易地從吸取裝置1302拆離。從吸取裝置去除阻塞物(1414)。吸取裝置1302可以被配置成包括接近端口以從吸取裝置1302去除阻塞物1350。一旦從吸取裝置1302去除了阻塞物1350，就可以在步驟1400處開始重復本方法。

圖15是圖示吸取系統1500的框圖。吸取系統1500包括吸取裝置1502、吸力源1518、外科手術儀器1532、流體分離器1536和收集罐1540。吸取裝置1502、吸力源1518和外科手術儀器1532是先前描述的元件的示例。流體分離器1536可以被配置用于將可以包含在物質流1520中的液體、固體和氣體分離。流體分離器1536耦合到收集罐1540。收集罐1540被配置用于接收由流體分離器1536從物質流1520分離的成分。收集罐1540可以用來測量、安全地運輸或者處理掉由流體分離器1536從物質流1520分離的成分。

在操作中，吸力源1518向流體分離器1536供應吸力。流體分離器1536被配置成使用由吸力源1518供應的吸力將包含在物質流1520中的成分分離。流體分離器1536被配置用于將來自吸力源1518的吸力傳遞至吸取裝置1502。吸取裝置1502被配置用于在輸入端口1504附近產生低壓區1522。低壓區1522處于環境氣壓以下的壓力。這一壓力差致使物質流1520被吸引到吸取裝置1502中。

外科手術儀器1532可以是電外科手術儀器。電外科手術儀器的使用可能產生煙霧或其它有害氣體。吸取裝置1502被配置用于至少吸取由外科手術儀器1532產生的煙霧或其它有害氣體。除煙霧及其它有害氣體之外，吸取裝置1502還可以吸取液體和固體。吸取裝置1502可以包括用以改變由吸取裝置1502吸取的液體、固體和氣體的比率的吸取控件。

物質流1520從吸取裝置1502排出到吸取端口1506之外。物質流1520由流體分離器1536接收。流體分離器1536可以被配置成使用氣旋流動和重力來將液體和固體與可能包括物質流1520的氣體分離。流體分離器1536被配置用于至少將包含在物質流1520中的液體和固體排出到手機罐1540。來自物質流1520的氣體可以被吸力源1518從流體分離器1536吸取。雖然在圖15中未圖示出，但在整個吸取系統1500的各個點處可以包括過濾器。例如，吸取裝置1502可以被配置成包括過濾器，或者可以將過濾器放置在流體分離器1536與吸力源1518之間。

圖16是圖示操作吸取系統的方法的圖。圖16中所圖示的步驟可以由吸取系統1500的一個或多個元件執行。向流體分離器供應吸力(1602)。例如，吸取系統1500包括吸力源1518。吸力源1518耦合到流體分離器1536。吸力源1518被配置用于向流體分離器1536供應吸力。吸力從流體分離器傳遞至吸取裝置(1604)。例如，流體分離器1536耦合到吸取裝置1502。流體分離器1536被配置用于將來自吸力源1518的吸力傳遞至吸取裝置1502。在吸取裝置的輸入端口附近產生低壓區(1606)。例如，吸取裝置1502包括輸入端口1504。由吸力源1518在輸入端口1504附近產生低壓區1522。將物質流吸引到輸入端口中(1608)。例如，低壓區1522處于環境氣壓以下的壓力。低壓區1522與環境氣壓之間的壓力差致使物質流1520被吸引到輸入端口1504中。將物質流從吸取裝置噴射出來(1610)。吸取裝置1502包括吸取端口1506。吸取端口1506被配置用于噴射物質流1520。該物質流由流體分離器接收(1612)。例如，流體分離器1536耦合到吸取裝置1502。流體分離器1536被配置用于接收物質流1520。將液體和固體從從物質流分離(1614)。流體分離器1536被配置用于使用由吸力源1518供應的吸力將液體、固體和氣體從物質流1520分離。

圖17a是圖示具有外科手術儀器的吸取裝置1700的圖。具有外科手術儀器的吸取裝置1700包括吸取裝置1702和外科手術儀器1732。

具有外科手術儀器的吸取裝置1700包括吸取裝置1702。吸取裝置1702是吸取裝置100、吸取裝置202、吸取裝置402、吸取裝置502、吸取裝置602、吸取裝置800、吸取裝置902和正壓操作吸取裝置1100的示例；然而，吸取裝置1702可以包括替換配置和操作方法。吸取裝置1702包括輸入端口1704、吸取端口1706、吸取腔1708、儀器保持器1712和墊片1714。吸取裝置1702被配置用于耦合到吸力源。吸力源可以是真空泵、吸氣器、被配置成利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。吸力源被配置用于在輸入端口1704附近產生低壓區。該低壓區處于環境氣壓以下的壓力，因此致使物質流被吸引到吸取裝置1702中。吸取裝置1702包括儀器保持器1712。儀器保持器1712被配置用于將吸取裝置1702耦合到外科手術儀器1732。

吸取裝置1702包括輸入端口1704。輸入端口1704朝著吸取裝置1702的遠端設置。輸入端口1704包括圓筒形主體。輸入端口1704被配置用于耦合到吸取裝置1702中所包含的匹配的圓筒形腔體。輸入端口1704被配置用于與吸取腔1708流體連通。在一些實施方式中，輸入端口1704可以包括設置在圓筒形主體內的多個文丘里端口。輸入端口1704被配置用于接收物質流。物質流可以包含液體、氣體和固體。物質流可以包含體液、外科手術副產物和煙霧。輸入端口1704被配置用于向吸取腔1708供應物質流。

吸取裝置1702包括吸取端口1706。吸取端口1706被配置用于排出從吸取腔1708接收的物質流。吸取端口1706設置在吸取裝置1702的近端處。吸取端口1706耦合到吸取腔1708。吸取端口1706被配置用于從吸取腔1708接收物質流。吸取端口1706被配置用于耦合到吸力源或與吸力源耦合的流體分離器。吸力源可以包括真空泵、吸氣器、被配置成利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。在一些實施方式中，吸取系統可以包括設置在吸取端口1706與吸力源之間以從物質流去除廢物的分離器。

吸取裝置1702包括吸取腔1708。吸取腔1708設置在吸取裝置1702內。吸取腔1708由具有全封閉式實心壁的腔構成。吸取腔1708被配置為近似與外科手術儀器1732相同的長度，使得吸取端口1706相對于外科手術儀器1732方便地定位。這一配置防止了輸出管或軟管干擾外科手術儀器1732的操作。吸取腔1708被配置用于將輸入端口1704耦合到吸取端口1706。

吸取裝置1702包括儀器保持器1712。儀器保持器1712被配置用于將吸取裝置1702耦合到外科手術儀器1732。儀器保持器1712允許在不使用工具的情況下將外科手術儀器附接到吸取裝置1702和從其拆離。在一些實施方式中，儀器保持器1712可以被配置用于接納特定品牌和型號的外科手術儀器。在這一示例中，儀器保持器1712被配置成使用摩擦將吸取裝置1702耦合到外科手術儀器1732。

吸取裝置1702包括墊片1714。墊片1714被配置用于在吸取裝置1702與外科手術儀器1732之間提供密封。墊片1214可以阻止吸力在吸取裝置1702與外科手術儀器1732之間泄露。

具有外科手術儀器的吸取裝置1700包括外科手術儀器1732。外科手術儀器1732可以是可以受益于吸取裝置1702的任何外科手術儀器。一些可以受益于吸取裝置1702的外科手術儀器包括使用熱傳導、透熱療、射頻以及激光操作方法的電外科手術儀器。

圖17b是圖示具有外科手術儀器的吸取裝置1700的分解圖。圖17b中所圖示的元件與圖17a相同。為了簡潔起見，將不進一步描述各元件。

圖17c是圖示具有外科手術儀器的吸取裝置1700的操作的截面圖。在操作中，向吸取端口1706施加來自吸力源的吸力。吸取腔1708被配置用于將吸取端口1706耦合到輸入端口1704。吸取腔1708將由吸取端口1706接收的吸力傳遞至輸入端口1704。吸取裝置1702被配置用于在輸入端口1704附近由吸力源所供應的吸力產生低壓區1722。墊片1714被配置用于阻止在吸取裝置1702與外科手術儀器1732交界面之間泄露吸力。低壓區1722處于環境氣壓以下的壓力。這一壓力差致使物質流1720被吸引到吸取裝置1702中。吸取裝置1702使物質流1720穿過輸入端口1704、吸取腔1708并從吸取端口1706出去。在一些實施方式中，可以在耦合到吸力源之前將過濾器耦合到吸取端口1706。在一些實施方式中，可以在耦合到吸力源之前將流體分離器耦合到吸取端口1706。

圖18a是圖示具有外科手術儀器的吸取裝置1800的圖。具有外科手術儀器的吸取裝置1800包括吸取裝置1802和外科手術儀器1832。吸取裝置1802被配置用于耦合到吸力源。吸力源可以是真空泵、吸氣器、被配置成利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。吸力源被配置用于在輸入端口1804附近產生低壓區。該低壓區處于環境氣壓以下的壓力，因此致使物質流被吸引到吸取裝置1802中。吸取裝置1802包括儀器保持器1812。儀器保持器1812被配置用于將吸取裝置1802耦合到外科手術儀器1832。

具有外科手術儀器的吸取裝置1800包括吸取裝置1802。吸取裝置1802是吸取裝置100、吸取裝置202、吸取裝置402、吸取裝置502、吸取裝置602、吸取裝置800、吸取裝置902和正壓操作吸取裝置1100的示例；然而，吸取裝置1802可以包括替換配置和操作方法。吸取裝置1802包括輸入端口1804、吸取端口1806、吸取腔1808、文丘里端口1810、儀器保持器1812、墊片1814、噴嘴附件1824和噴嘴1826。

吸取裝置1802包括輸入端口1804。輸入端口1804被配置用于接收物質流。物質流可以包含液體、氣體和固體。物質流可以包含體液、外科手術副產物和煙霧。輸入端口1804朝著吸取裝置1802的遠端設置。輸入端口1804經由吸取腔1808耦合到吸取端口1806。輸入端口1804與吸取腔1808流體連通。輸入端口1804被配置用于向吸取腔1808供應物質流。

輸入端口1804包括多個文丘里端口1810。文丘里端口1810被配置用于至少吸取氣體、氣溶膠和煙霧。文丘里端口1810可以改善對由吸取裝置1802吸取的物質流的吸取。文丘里端口1810可以被配置用于調整由吸取裝置1802吸取的液體、固體和氣體的比率。在操作中，文丘里端口1810在保持恒定流動體積的同時增大了流動速度?？梢葬槍唧w應用配置文丘里端口1810。

吸取裝置1802包括吸取端口1806。吸取端口1806被配置用于排出從吸取腔1808接收的物質流。吸取端口1806設置在吸取裝置1802的近端處。吸取端口1806耦合到吸取腔1808。吸取端口1806被配置用于從吸取腔1808接收物質流。吸取端口1806被配置用于耦合到吸力源或與吸力源耦合的流體分離器。吸力源可以包括真空泵、吸氣器、被配置成利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。在一些實施方式中，吸取系統可以包括設置在吸取端口1806與吸力源之間以從物質流去除廢物的分離器。

吸取裝置1802包括吸取腔1808。吸取腔1808設置在吸取裝置1802內。吸取腔1808由具有全封閉式實心壁的腔構成。吸取腔1808被配置為近似與外科手術儀器1832相同的長度，使得吸取端口1806相對于外科手術儀器1832方便地定位。這一配置防止輸出管或軟管干擾外科手術儀器1832的操作。吸取腔1808被配置用于將輸入端口1804耦合到吸取端口1806。

吸取裝置1802包括儀器保持器1812。儀器保持器1812被配置用于將吸取裝置1802耦合到外科手術儀器1832。儀器保持器1812允許在不使用工具的情況下將外科手術儀器1832附接到吸取裝置1802和從其拆離。在一些實施方式中，儀器保持器1812可以被配置用于接納特定品牌和型號的外科手術儀器。在這一示例中，儀器保持器1812被配置成使用摩擦將吸取裝置1802耦合到外科手術儀器1832。

吸取裝置1802包括墊片1814。墊片1814被配置用于在吸取裝置1802與外科手術儀器1832之間提供密封。墊片1814可以阻止在吸取裝置1802與外科手術儀器1832之間泄露吸力。

吸取裝置1802包括噴嘴附件1824。噴嘴附件1824被配置用于耦合到適合于預期應用的多種不同噴嘴1826。在該實施方式中，噴嘴附件1824被配置成使用摩擦來固定噴嘴1826。在一些實施方式中，噴嘴附件1824可以包括螺紋、魯爾鎖、快速斷開件或者被配置用于允許附接噴嘴1826的某其它配件。

吸取裝置1802包括噴嘴1826。噴嘴1826被配置用于耦合到噴嘴附件1824。在該實施方式中，使用摩擦將噴嘴1826固定到噴嘴附件1824。噴嘴1826的形狀和配置可以根據預期應用而改變。在該示例中，噴嘴1826的遠端包括多個凹痕。可以改變多個凹痕的大小、形狀和尺寸以適應具體應用。噴嘴1826可以是市售噴嘴。

噴嘴1826包括文丘里端口1838。文丘里端口1838被配置用于至少吸取氣體、氣溶膠和煙霧。文丘里端口1838還可以吸取液體。文丘里端口1838可以改善對由吸取裝置1802吸取的物質流的吸取。文丘里端口1838可以被配置用于調整由吸取裝置1802吸取的液體、固體和氣體的比率。在操作中，文丘里端口1838在保持恒定流動體積的同時增大了流動速度?？梢葬槍唧w應用來配置文丘里端口1838。

具有外科手術儀器的吸取裝置1800包括外科手術儀器1832。外科手術儀器1832可以是可以受益于吸取裝置1802的任何外科手術儀器。一些可以受益于吸取裝置1802的外科手術儀器包括使用熱傳導、透熱療、射頻以及激光操作方法的電外科手術儀器。

圖18b是圖示具有外科手術儀器的吸取裝置1800的分解圖。圖18b中所圖示的元件與圖18a相同。為了簡潔起見，將不進一步描述各元件。

圖18c是圖示具有外科手術儀器的吸取裝置1800的操作的截面圖。在操作中，向吸取端口1806施加來自吸力源的吸力。吸取腔1808被配置用于將吸取端口1806耦合到輸入端口1804。吸取腔1808將由吸取端口1806接收的吸力傳遞至輸入端口1804。吸取裝置1802被配置用于在輸入端口1804和噴嘴1826附近由吸力源所供應的吸力產生低壓區1822。輸入端口1804包括文丘里端口1810。文丘里端口1810將物質流1820吸引到輸入端口1804中。輸入端口1804耦合到噴嘴1826。噴嘴1826包括文丘里端口1838。文丘里端口1838將物質流1820吸引到噴嘴1826中。墊片1814被配置用于阻止在吸取裝置1802與外科手術儀器1832交界面之間泄露吸力。低壓區1822處于環境氣壓以下的壓力。這一壓力差致使物質流1820被吸引到吸取裝置1802中。吸取裝置1802使物質流1820穿過輸入端口1804、吸取腔1808并從吸取端口1806出去。在一些實施方式中，可以在耦合到吸力源之前將過濾器耦合到吸取端口1806。在一些實施方式中，可以在耦合到吸力源之前將流體分離器耦合到吸取端口1806。

圖19a是圖示具有外科手術儀器的吸取裝置1900的圖。具有外科手術儀器的吸取裝置1900包括吸取裝置1902和外科手術儀器1932。吸取裝置1902包括流體加速器1934。流體加速器1934被配置用于在輸入端口1904和吸入端口1910附近由正壓源產生低壓區。該低壓區處于環境氣壓以下的壓力，因此致使物質流1920被吸引到吸取裝置1902中。正壓源提供了處于環境氣壓以上的壓力。流體加速器1934被配置用于由壓力輸入端1926所接收的正壓產生吸力。正壓源可以是空氣壓縮機、壓縮氣體或者甚至是人體呼出氣體。吸取裝置1902包括儀器保持器1912。儀器保持器1912被配置用于將吸取裝置1902耦合到外科手術儀器1932。

具有外科手術儀器的吸取裝置1900包括吸取裝置1902。吸取裝置1902是正壓操作吸取裝置1100的示例；然而，吸取裝置1902可以包括替換配置和操作方法。吸取裝置1902包括輸入端口1904、加壓輸出端口1906、腔1908、吸入端口1910、儀器保持器1912、墊片1914和流體加速器1934。

吸取裝置1902包括輸入端口1904。輸入端口1904被配置用于接收物質流。物質流可以包含液體、氣體和固體。物質流可以包含體液、外科手術副產物和煙霧。輸入端口1904朝著吸取裝置1902的遠端設置。輸入端口1904經由腔1908耦合到加壓輸出端口1906。輸入端口1904與腔1908流體連通。輸入端口1904被配置用于向加壓輸出端口1906供應物質流。

輸入端口1904包括多個吸入端口1910。吸入端口1910被配置用于至少吸取氣體、氣溶膠和煙霧。吸入端口1910可以改善對由吸取裝置1902吸取的物質流的吸取。吸入端口1910可以被配置用于調整由吸取裝置1902吸取的液體、固體和氣體的比率?？梢葬槍唧w應用來配置吸入端口1910。在一些實施方式中，吸入端口1910可以被配置為文丘里端口。在操作中，文丘里效應在保持恒定流動體積的同時增大了流動速度。

吸取裝置1902包括加壓輸出端口1906。加壓輸出端口1906設置在吸取裝置1902的近端處。加壓輸出端口1906耦合到腔1908。加壓輸出端口1906被配置用于接收來自腔1908的物質流。加壓輸出端口1906被配置用于排出正壓流出物。正壓流出物可能包含壓力輸入端1926處所接收的正壓與輸入端口1904處所接收的物質流的組合。加壓輸出端口1906被配置用于至少耦合到收集罐、廢物排放管流體分離器或吸力源。吸力源可以包括真空泵、吸氣器、被配置成利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。

吸取裝置1902包括腔1908。腔1908設置在吸取裝置1902內。腔1908包括第一腔和第二腔。第一腔將壓力輸入端1926耦合到流體加速器1934。第一腔被配置用于向流體加速器1934供應正壓。第二腔將加壓輸出端口1906耦合到輸入端口1904。腔1908被配置為近似與外科手術儀器1932相同的長度，使得加壓輸出端口1906和加壓輸入端1926相對于外科手術儀器1932方便地定位。這一配置防止了管道或軟管干擾外科手術儀器1932的操作。

吸取裝置1902包括儀器保持器1912。儀器保持器1912被配置用于將吸取裝置1902耦合到外科手術儀器1932。儀器保持器1912允許在不使用工具的情況下將外科手術儀器1932附接到吸取裝置1902和從其拆離。在一些實施方式中，儀器保持器1912可以被配置用于接納特定品牌和型號的外科手術儀器。在該示例中，儀器保持器1912被配置成使用摩擦將吸取裝置1902耦合到外科手術儀器1932。

吸取裝置1902包括墊片1914。墊片1914被配置用于在吸取裝置1902與外科手術儀器1932之間提供密封。墊片1914可以阻止在吸取裝置1902與外科手術儀器1932之間泄露壓力。

具有外科手術儀器的吸取裝置1900包括外科手術儀器1932。外科手術儀器1932可以是可以受益于吸取裝置1902的任何外科手術儀器。一些可以受益于吸取裝置1902的外科手術儀器包括使用熱傳導、透熱療、射頻以及激光操作方法的電外科手術儀器。

圖19b是圖示具有外科手術儀器的吸取裝置1900的分解圖。圖19b中所圖示的元件與圖19a相同。為了簡潔起見，將不進一步描述各元件。

在操作中，壓力輸入端1926接收正壓流。壓力輸入端1926將正壓流供應給流體加速器1934。流體加速器1934被配置用于在輸入端口1904和吸入端口1910附近產生低壓區。流體加速器1934可以被配置成利用康達效應來產生低壓區。低壓區處于環境氣壓以下的壓力。這一壓力差致使物質流被吸引到吸取裝置1902中。流體加速器1934包括環形壓力間隙。在一些實施方式中，環形壓力間隙包括可調整尺寸。調整環形壓力間隙的可調整尺寸調整了由吸取裝置1902吸取的液體、固體和氣體的吸取比率。該物質流由輸入端口1904接收到并被供應給腔1908中所包含的第二腔。第二腔耦合到加壓輸出端1906。從壓力輸入端1926接收的物質流和壓力可以在流體加速器1934中進行組合以形成正壓流出物。加壓輸出端口1906被配置用于排出正壓流出物。加壓輸出端口1906可以耦合到至少收集罐、過濾器、流體分離器、廢物排放管或吸力源。

圖20a是圖示具有外科手術儀器的吸取裝置2000的圖。具有外科手術儀器的吸取裝置2000包括吸取裝置2002和外科手術儀器2032。

具有外科手術儀器的吸取裝置2000包括吸取裝置2002。吸取裝置2002是吸取裝置100、吸取裝置202、吸取裝置400、吸取裝置500、吸取裝置602、吸取裝置800、吸取裝置902、吸取裝置1302和吸取裝置1502的示例；然而，具有外科手術儀器的吸取裝置2000可以包括替換配置或操作方法。吸取裝置2002包括輸入端口2004、吸取端口2006、吸取腔2008、儀器保持器2012、吸取控件2016、噴嘴附件2024和噴嘴2026。

吸取裝置2002包括輸入端口2004。輸入端口2004朝著吸取裝置2002的遠端設置。吸取腔2008被配置用于將輸入端口2004耦合到吸取端口2006。輸入端口2004被配置用于從噴嘴2026接收物質流。物質流可以包含液體、氣體和固體。物質流可以包含體液、外科手術副產物和煙霧。輸入端口2004被配置用于向吸取腔2008供應物質流。

吸取裝置2002包括吸取端口2006。吸取端口2006設置在吸取裝置2002的近端處。吸取端口2006被配置成相對于外科手術儀器2032成某一角度。該角度允許管道或軟管耦合到吸取端口2006而不干擾外科手術儀器2032。吸取端口2006耦合到吸取腔2008。吸取端口2006被配置用于從吸取腔2008接收物質流。吸取端口2006被配置用于排出物質流。吸取端口2006被配置用于耦合到吸力源。吸力源可以包括真空泵、吸氣器、被配置成利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。在一些實施方式中，吸取系統可以包括設置在吸取端口2006與吸取源之間以從物質流去除廢物的分離器。

吸取裝置2002包括吸取腔2008。吸取腔2008設置在吸取裝置2002內。吸取腔2008被配置用于將輸入端口2004耦合到吸取端口2006。吸取腔2008包括被配置用于允許從吸取裝置2002去除阻塞物的敞開部分?？梢詫⑼饪剖中g儀器2032從吸取裝置2002拆離以容許接近吸取腔2008。

吸取裝置2002包括儀器保持器2012。儀器保持器2012被配置用于將吸取裝置2002耦合到外科手術儀器2032。儀器保持器2012允許在不使用工具的情況下將外科手術儀器2032附接到吸取裝置2002和從其拆離。儀器保持器2012包括允許快速地附接和拆離外科手術儀器2032的夾持型配置。在一些實施方式中，儀器保持器2012可以被配置用于接納特定品牌和型號的外科手術儀器。

吸取裝置2002包括吸取控件2016。吸取控件2016被配置用于調整被吸引到吸取裝置2002中的液體、固體和氣體的吸取比率。吸取控件2016可以通過調整噴嘴2026的位置來調整液體、固體和氣體的比率。吸取控件2016可以被配置用于調整輸入端口2004處所包含的吸入端口2010的尺寸。吸取控件2016包括滑動構件。吸取控件2016可以被配置用于使噴嘴2026延伸和縮回以便選擇性地調整由吸取裝置2002吸取的液體、固體和氣體的比率。在一些實施方式中，吸取控件2016可以包括用于固定吸取控件2016的位置的手段。用于固定吸取控件2016的手段可以包括棘爪、摩擦配合、凹口或者一些用于固定吸取控件2016的位置的其它手段。

吸取裝置2002包括噴嘴附件2024(在圖20b中示出)。噴嘴附件2024被配置用于接納適合于預期應用的多種不同噴嘴2026。噴嘴附件2024包括用于將噴嘴2026耦合到吸取裝置2002的螺紋。在一些實施方式中，噴嘴附件2024可以包括魯爾鎖、快速斷開件或者被配置用于允許附接噴嘴2026的某其它配件。

吸取裝置2002包括噴嘴2026。噴嘴2026被配置用于耦合到噴嘴附件2024。噴嘴2026的形狀和配置可以根據預期應用而改變。例如，圖20a和圖20b圖示了噴嘴2026的兩個不同實施方式。

具有外科手術儀器的吸取裝置2000包括外科手術儀器2032。外科手術儀器2032可以是可以受益于吸取裝置2002的任何外科手術儀器。一些可以受益于吸取裝置2002的外科手術儀器包括使用熱傳導、透熱療、射頻以及激光操作方法的電外科手術儀器。

圖20b是圖示具有外科手術儀器的吸取裝置2000的分解圖。圖20b中所圖示出的元件與圖20a相同。為了簡潔起見，將不進一步描述各元件。

圖21a是圖示具有外科手術儀器的吸取裝置2100的圖。具有外科手術儀器的吸取裝置2100包括吸取裝置2102和外科手術儀器2132。

具有外科手術儀器的吸取裝置2100包括吸取裝置2102。吸取裝置2102是吸取裝置100、吸取裝置202、吸取裝置400、吸取裝置500、吸取裝置602、吸取裝置800、吸取裝置902、吸取裝置1302和吸取裝置1502的示例；然而，具有外科手術儀器2100的吸取裝置2102可以包括替換配置或操作方法。吸取裝置2102包括輸入端口2104、吸取端口2106、吸取腔2108、儀器保持器2112、吸取控件2116、噴嘴附件2124和噴嘴2126。

吸取裝置2102包括輸入端口2104。輸入端口2104朝著吸取裝置2102的遠端設置。吸取腔2108被配置用于將輸入端口2104耦合到吸取端口2106。輸入端口2104被配置用于從噴嘴2126接收物質流。物質流可以包含液體、氣體和固體。物質流可以包含體液、外科手術副產物和煙霧。輸入端口2104被配置用于向吸取腔2108供應物質流。

吸取裝置2102包括吸取端口2106。吸取端口2106設置在吸取裝置2102的近端處。吸取端口2106耦合到吸取腔2108。吸取端口2106被配置用于從吸取腔2108接收物質流。吸取端口2106被配置用于排出物質流。吸取端口2106被配置用于耦合到吸力源。吸力源可以包括真空泵、吸氣器、被配置成利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。在一些實施方式中，吸取系統可以包括設置在吸取端口2106與吸力源之間以從物質流去除廢物的分離器。

吸取裝置2102包括吸取腔2108。吸取腔2108設置在吸取裝置2102內。吸取腔2108被配置用于將輸入端口2104耦合到吸取端口2106。吸取腔2108包括被配置用于允許從吸取裝置2102去除阻塞物的敞開部分?？梢詫⑼饪剖中g儀器2132從吸取裝置2102拆離以容許接近吸取腔2108。

吸取裝置2102包括儀器保持器2112。儀器保持器2112被配置用于將吸取裝置2102耦合到外科手術儀器2132。儀器保持器2112允許在不使用工具的情況下將外科手術儀器2132附接到吸取裝置2102和從其拆離。儀器保持器2112包括允許快速地附接和拆離外科手術儀器2132的夾持型配置。在一些實施方式中，儀器保持器2112可以被配置用于接納特定品牌和型號的外科手術儀器2132。

吸取裝置2102包括吸取控件2116。吸取控件2116被配置用于調整被吸引到吸取裝置2102中的液體、固體和氣體的吸取比率。吸取控件2116可以通過調整噴嘴2126相對于外科手術裝置2132的位置來調整由吸取裝置2102吸取的液體、固體和氣體的比率。吸取控件2116包括滑動構件。吸取控件2116可以被配置成用一只手進行調整。吸取控件2116包括用于固定吸取控件2116的位置的手段。用于固定吸取控件2116的手段可以包括棘爪、摩擦配合、凹口或者一些用于固定吸取控件2116的位置的其它手段。

吸取裝置2102包括噴嘴附件2124(圖21b中所圖示)。噴嘴附件2124被配置用于接納適合于預期應用的多種不同噴嘴2126。噴嘴附件2124包括用于將噴嘴2126耦合到吸取裝置2102的快速斷開式配件。在一些實施方式中，噴嘴附件2124可以包括螺紋、魯爾鎖或者被配置用于允許附接噴嘴2126的某其它配件。

吸取裝置2102包括噴嘴2126。噴嘴2126被配置用于耦合到噴嘴附件2124。噴嘴2126的形狀和配置可以根據預期應用而改變。噴嘴2126可以是市售噴嘴。

具有外科手術儀器的吸取裝置2100包括外科手術儀器2132。外科手術儀器2132可以是可以受益于吸取裝置2102的任何外科手術儀器。一些可以受益于吸取裝置2102的外科手術儀器包括使用熱傳導、透熱療、射頻以及激光操作方法的電外科手術儀器。

圖21b是圖示具有外科手術儀器的吸取裝置2100的分解圖。圖21b中所圖示出的元件與圖21a相同。為了簡潔起見，將不進一步描述各元件。

圖21c是圖示有阻塞物的情況下具有外科手術儀器的吸取裝置2100的操作的截面圖。圖21c圖示了帶有阻塞物2150的具有外科手術儀器的吸取裝置2100。阻塞物2150可能阻止全部物質流2120或其一部分穿過吸取裝置2102。

圖21d是圖示具有外科手術儀器的吸取裝置2100的清除操作的圖。儀器保持器2112被配置用于允許在不使用工具或其它裝置的情況下將外科手術儀器2132附接到吸取裝置2102和從其拆離。如果阻塞物2150已經阻止了物質流2120穿過吸取裝置2102，則可以將外科手術儀器2132從吸取裝置2102拆離以去除阻塞物2150。

圖21d圖示了外科手術儀器2132從吸取裝置2102拆離了。儀器保持器2112被配置用于允許將外科手術儀器2132附接到吸取裝置2102和從其拆離。圖21d圖示了外科手術儀器2132從吸取裝置2102拆離了。當外科手術儀器2132從吸取裝置2102拆離時，可以接近吸取腔2108以清除阻塞物2150。圖21d圖示了阻塞物2150從吸取裝置2102去除了。

圖22是圖示操作具有外科手術儀器的吸取裝置的方法的圖。圖22中所圖示的步驟可以由具有外科手術儀器的吸取裝置2100的一個或多個元件執行。將外科手術儀器附接到吸取裝置(2202)。例如，吸取裝置2102包括儀器保持器2112。儀器保持器2112被配置用于將外科手術儀器2132附接到吸取裝置2102。儀器保持器2112被配置成使得可以在不使用工具的情況下快速地將外科手術儀器2132附接到吸取裝置2102或從其拆離。向吸取裝置的吸取端口施加吸力(2204)。例如，吸取端口2106被配置用于耦合到吸力源。吸力源被配置用于向吸取裝置2102的吸取端口2106施加吸力。在吸取裝置的輸入端口附近產生低壓區(2206)。例如，吸取裝置2102被配置用于在吸取裝置2102的噴嘴2126附近由壓力源產生低壓區。在一些實施方式中，可以在沒有噴嘴2126的情況下使用輸入端口2104。調整噴嘴附近的液體、固體和氣體的吸取比率(2208)。例如，吸取裝置2102包括吸取控件2116。吸取控件2116被配置用于調整由吸取裝置2102吸取的液體、固體和氣體的比率。將物質流吸引到輸入端口中(2210)。例如，輸入端口2104被配置用于接收物質流2120。低壓區2122處于環境氣壓以下的壓力。低壓區2122被配置用于將物質流2120吸引到輸入端口1304中。如果有阻塞物則將外科手術儀器從吸取裝置拆離(2212)。例如，儀器保持器2112被配置用于允許將外科手術儀器2132容易地從吸取裝置2102拆離。從吸取裝置去除阻塞物(2214)。例如，吸取腔2108包括被配置用于在外科手術儀器2132被拆離時容許去除阻塞物2150的敞開部分。

圖23a是圖示具有外科手術儀器的吸取裝置2300的圖。具有外科手術儀器的吸取裝置2300包括吸取裝置2302和外科手術儀器2332。

具有外科手術儀器的吸取裝置2300包括吸取裝置2302。吸取裝置2302是吸取裝置100、吸取裝置202、吸取裝置400、吸取裝置500、吸取裝置602、吸取裝置800、吸取裝置902、吸取裝置1302和吸取裝置1502的示例；然而，吸取裝置2302可以包括替換配置或操作方法。吸取裝置2302包括輸入端口2304、吸取端口2306、吸取腔2308、儀器保持器2312以及吸取控件2316。吸取裝置2302被配置用于耦合到吸力源。吸力源可以是真空泵、吸氣器、被配置成利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。吸力源被配置用于在輸入端口2304附近產生低壓區。該低壓區處于環境氣壓以下的壓力，因此致使物質流被吸引到輸入端口2304中。吸取裝置2302被配置用于經由儀器保持器2312耦合到外科手術儀器2332。

吸取裝置2302包括輸入端口2304。輸入端口2304朝著吸取裝置2302的遠端設置。輸入端口2304耦合到吸取腔2308。輸入端口2304被配置用于接收物質流。物質流可以包含液體、氣體和固體。物質流可以包含體液、外科手術副產物和煙霧。輸入端口2304被配置用于向吸取腔2308供應物質流。

吸取裝置2302包括吸取端口2306。吸取端口2306設置在吸取裝置2302的近端處。吸取端口2306耦合到吸取腔2308。吸取端口2306被配置用于從吸取腔2308接收物質流。吸取端口2306被配置用于排出物質流。吸取端口2306被配置用于耦合到吸力源。吸力源可以包括真空泵、吸氣器、被配置用于利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。

吸取裝置2302包括吸取腔2308。吸取腔2308設置在吸取裝置2302內。吸取腔2308被配置用于將輸入端口2304耦合到吸取端口2306。吸取腔2308包括被配置用于允許接近吸取腔2308的敞開部分。吸取腔2308的敞開部分由墊片2314封閉。墊片2314由柔性材料構成。如果有阻塞物，則可以去除外科手術儀器2332以接近墊片2314。可以操縱墊片2314以擺脫吸取腔2308內的阻塞物。

吸取裝置2302包括儀器保持器2312。儀器保持器2312被配置用于將吸取裝置2302耦合到外科手術儀器2332。儀器保持器2312允許在不使用工具的情況下將外科手術儀器2332附接到吸取裝置2302和從其拆離。在一些實施方式中，儀器保持器2312被配置成包括用以允許在沒有工具的情況下快速附接和拆離外科手術儀器2332的夾持型配置。在一些實施方式中，儀器保持器2312可以被配置用于接納特定品牌和型號的外科手術儀器。

吸取裝置2302包括墊片2314。墊片2314被配置用于在吸取裝置2302與外科手術儀器2332之間提供密封。墊片2314可以阻止在吸取裝置2302與外科手術儀器交界面之間泄露來自吸取源的吸力。墊片2314由柔性材料構成。如果有阻塞物，則可以去除外科手術儀器2332以接近墊片2314?？梢圆倏v墊片2314以擺脫吸取腔2308內的阻塞物。

吸取裝置2302包括吸取控件2316。吸取控件2316被配置用于調整被吸引到吸取裝置2302中的液體、固體和氣體的吸取比率。吸取控件2316可以通過調整噴嘴2326的位置來調整由吸取裝置2302吸取的液體、固體和氣體的比率。吸取控件2316包括滑動構件?；瑒訕嫾梢员慌渲糜糜谑箛娮?326延伸和縮回以便選擇性地調整由吸取裝置2302吸取的液體、固體和氣體的比率。在一些實施方式中，吸取控件2316可以包括用于固定吸取控件2316的位置的手段。用于固定吸取控件2316的手段可以包括棘爪、摩擦配合、凹口或者一些用于固定吸取控件2316的位置的其它手段。

具有外科手術儀器的吸取裝置2300包括外科手術儀器2332。外科手術儀器2332可以是可以受益于吸取裝置2302的任何外科手術儀器。一些可以受益于吸取裝置2302的外科手術儀器包括使用熱傳導、透熱療、射頻以及激光操作方法的電外科手術儀器。

圖23b是圖示具有外科手術儀器的吸取裝置2300的分解圖。圖23b中所圖示的元件與圖23a相同。為了簡潔起見，將不進一步描述各元件。

圖23c是圖示有阻塞物的情況下具有外科手術儀器的吸取裝置2300的操作的截面圖。阻塞物2350可能阻止全部物質流2320或其一部分穿過吸取裝置2302。

圖23d是圖示具有外科手術儀器的吸取裝置2300的清除操作的圖。儀器保持器2312被配置用于允許在不使用工具或其它裝置的情況下將外科手術儀器2332附接到吸取裝置2302和從其拆離。如果阻塞物2350已經阻止了物質流2320穿過吸取裝置2302，則可以將外科手術儀器2332從吸取裝置2302拆離以去除阻塞物2350。

圖24是圖示操作吸取裝置的的方法的框圖。圖24中所圖示的步驟可以由具有外科手術儀器的吸取裝置2300的一個或多個元件執行。將外科手術儀器附接到吸取裝置(2402)。例如，吸取裝置2302包括儀器保持器2312。儀器保持器2312被配置用于將外科手術儀器2332附接到吸取裝置2302。儀器保持器2312被配置成使得可以快速地將外科手術儀器2332附接到吸取裝置2302或從其拆離。向吸取裝置的吸取端口施加吸力(2404)。例如，吸取端口2306被配置用于耦合到吸力源。吸力源被配置用于向吸取裝置2202的吸取端口2306施加吸力。在吸取裝置的輸入端口附近產生低壓區(2406)。例如，吸取裝置2302被配置用于在吸取裝置2302的輸入端口2304附近由吸力源產生低壓區2322。調整噴嘴附近的液體、固體和氣體的吸取比率(2408)。例如，吸取裝置2302包括吸取控件2316。吸取控件2316被配置用于調整由吸取裝置2302吸取的液體、固體和氣體的比率。將物質流吸引到輸入端口中(2410)。例如，輸入端口2304被配置用于接收物質流2320。低壓區2322處于環境氣壓以下的壓力。低壓區2322被配置用于將物質流2320吸引到輸入端口2304中。如果有阻塞物則將外科手術儀器從吸取裝置拆離(2412)。例如，儀器保持器2312被配置用于允許通過使用工具或其它裝置將外科手術儀器2332容易地從吸取裝置2302拆離。操縱墊片以擺脫阻塞物(2414)。例如，吸取裝置2302包括墊片2314。墊片2314包括柔性膜。可以操縱柔性膜以改變吸取腔2308的大小和形狀。改變吸取腔2308的大小和形狀可以擺脫阻塞物2350。將阻塞物從吸取端口噴射出來(2416)。例如，圖23d圖示了在已經操縱墊片2314之后從吸取腔2308擺脫的阻塞物2350?？梢詫⒆枞?350連同物質流2320一起從吸取端口2306噴射出來。

圖25a是圖示具有外科手術儀器的吸取裝置2500的圖。具有外科手術儀器的吸取裝置2500包括吸取裝置2502和外科手術儀器2532。

具有外科手術儀器的吸取裝置2500包括吸取裝置2502。吸取裝置2502是吸取裝置100、吸取裝置202、吸取裝置400、吸取裝置500、吸取裝置602、吸取裝置800、吸取裝置902、吸取裝置1302和吸取裝置1502的示例；然而，吸取裝置2502可以包括替換配置或操作方法。吸取裝置2502包括輸入端口2504、吸取端口2506、吸取腔2508、儀器保持器2512、墊片2514和吸取控件2516。吸取裝置2502被配置用于耦合到吸力源。吸力源可以是真空泵、吸氣器、被配置成利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。吸力源被配置用于在輸入端口2504附近產生低壓區。該低壓區處于環境氣壓以下的壓力，因此致使物質流被吸引到輸入端口2504中。吸取裝置2502被配置用于經由儀器保持器2512耦合到外科手術儀器2532。

吸取裝置2502包括輸入端口2504。輸入端口2504朝著吸取裝置2502的遠端設置。輸入端口2504耦合到吸取腔2508。輸入端口2504被配置用于接收物質流。物質流可以包含液體、氣體和固體。物質流可以包含體液、外科手術副產物和煙霧。輸入端口2504被配置用于向吸取腔2508供應物質流2520。

吸取裝置2502包括吸取端口2506。吸取端口2506設置在吸取裝置2502的近端處。吸取端口2506耦合到吸取腔2508。吸取端口2506被配置用于從吸取腔2508接收物質流。吸取端口2506被配置用于排出物質流。吸取端口2506被配置用于耦合到吸力源。吸力源可以包括真空泵、吸氣器、被配置成利用康達效應的正壓操作吸力源或者一些產生吸力的其它手段。

吸取裝置2502包括吸取腔2508。吸取腔2508設置在吸取裝置2502內。吸取腔2508被配置用于將輸入端口2504耦合到吸取端口2506。墊片2514包括阻塞物清除端口2540。阻塞物清除端口2544被配置用于容許接近吸取腔2508。

吸取裝置2502包括儀器保持器2512。儀器保持器2512被配置用于將吸取裝置2502耦合到外科手術儀器2532。儀器保持器2512允許在不使用工具的情況下將外科手術儀器2532附接到吸取裝置2502和從其拆離。儀器保持器2512被配置成包括用以允許在沒有工具的情況下快速附接和拆離外科手術儀器2532的夾持型配置。在一些實施方式中，儀器保持器2512可以被配置用于接納特定品牌和型號的外科手術儀器。

吸取裝置2502包括墊片2514。墊片1514包括阻塞物清除端口2540和吸取控件定位器2542。墊片2514被配置用于在吸取裝置2502與外科手術儀器2532之間提供密封。密封可以防止吸力泄露。墊片2514包括阻塞物清除端口2540。阻塞物清除端口2540是墊片2514內的開口。阻塞物清除端口2540容許接近輸入端口2504的近端和吸取腔2508的遠端以允許從吸取裝置2502去除阻塞物。阻塞物清除端口2540在外科手術儀器2532耦合到吸取裝置2502時由外科手術儀器2532的一部分封閉。

吸取裝置2502包括吸取控件2516。吸取控件2516被配置用于調整被吸引到吸取裝置2502中的液體、固體和氣體的吸取比率。吸取控件2516可以通過調整輸入端口2504相對于外科手術儀器2532的工作端的位置來調整由吸取裝置2502吸取的液體、固體和氣體的比率。吸取控件2516包括滑動構件?；瑒訕嫾梢员慌渲糜糜谑馆斎攵丝?504延伸和縮回以便選擇性地調整由吸取裝置2502吸取的液體、固體和氣體的比率。墊片2514包括吸取控件定位器2542。吸取控件定位器2542是與墊片2514成一整體的特征。吸取控件定位器2542使用摩擦來保持吸取控件2516的位置。

具有外科手術儀器的吸取裝置2500包括外科手術儀器2532。外科手術儀器2532可以是可以受益于吸取裝置2502的任何外科手術儀器。一些可以受益于吸取裝置2502的外科手術儀器包括使用熱傳導、透熱療、射頻以及激光操作方法的電外科手術儀器。

圖25b是圖示具有外科手術儀器的吸取裝置2500的分解圖。圖25b中所圖示的元件與圖25a相同。為了簡潔起見，將不進一步描述各元件。

圖25c是圖示有阻塞物的情況下具有外科手術儀器的吸取裝置2500的操作的截面圖。阻塞物2550可能阻止全部物質流2520或其一部分穿過吸取裝置2502。如圖25c中所圖示，阻塞物2550正阻擋物質流2520穿過吸取腔2508。

圖25d是圖示具有外科手術儀器的吸取裝置2500的清除操作的圖。儀器保持器2512被配置用于允許在不使用工具或其它裝置的情況下將外科手術儀器2532附接到吸取裝置2502和從其拆離。如果阻塞物2550已阻止物質流2520穿過吸取裝置2502，則可以將外科手術儀器2532從吸取裝置2502拆離以接近阻塞物清除端口2540。阻塞物清除端口2540被配置用于在外科手術儀器2532從吸取裝置2502拆離時允許接近輸入端口2504和吸取腔2508?？梢酝ㄟ^阻塞物清除端口2540從吸取裝置2502去除阻塞物2550。

圖26是圖示操作具有外科手術儀器的吸取裝置的方法的圖。圖26中所圖示的步驟可以由具有外科手術儀器的吸取裝置2500的一個或多個元件執行。將外科手術儀器附接到吸取裝置(2602)。例如，吸取裝置2502包括儀器保持器2512。儀器保持器2512被配置用于將外科手術儀器2532附接到吸取裝置2502。儀器保持器2512被配置用于使得可以在不使用工具或其它裝置的情況下將外科手術儀器2532快速地附接到吸取裝置2502或從其拆離。向吸取裝置的吸取端口施加吸力(2604)。例如，吸取端口2506被配置用于耦合到吸力源。吸力源被配置用于向吸取裝置2502的吸取端口2506施加吸力。在吸取裝置的輸入端口附近產生低壓區(2606)。例如，吸取裝置2502被配置用于在吸取裝置2502的輸入端口2504附近從吸力源產生低壓區2522。調整噴嘴附近的液體、固體和氣體的吸取比率(2608)。例如，吸取裝置2502包括吸取控件2516。吸取控件2516被配置用于調整由吸取裝置2502吸取的液體、固體和氣體的比率。將物質流吸引到輸入端口中(2610)。例如，輸入端口2504被配置用于接收物質流2520。低壓區2522處于環境氣壓以下的壓力。低壓區2522被配置用于將物質流2520吸引到輸入端口2504中。如果有阻塞物則將外科手術儀器從吸取裝置拆離(2612)。例如，儀器保持器2512被配置用于允許通過使用工具或其它裝置將外科手術儀器2532容易地從吸取裝置2502拆離。通過墊片的阻塞物清除端口來去除阻塞物(2614)。例如，吸取裝置2502包括墊片2514。墊片2514包括阻塞物清除端口2540。阻塞物清除端口2540被配置用于容許接近輸入端口2504和吸取腔2508。可以通過阻塞物清除端口2540從吸取裝置2502去除阻塞物2550。

對本發明的前文描述是出于說明和描述的目的而呈現的。其并不意圖是排他性的或者將本發明局限于所公開的精確形式，并且根據上文教導可以有其它修改和變更。選擇并描述該實施方式是為了最好地解釋本發明的原理及其實踐應用，以便從而使得本領域其他技術人員能夠在各個實施方式以及適合于所設想的特定用途的各個修改中最好地利用本發明。意圖將所附權利要求理解成包括本發明的其它替換實施方式，除非受到現有技術的限制。

圖27圖示了乳劑節段。可以在輸入端口與設置在輸入端口與吸取端口之間的一個或多個吸入端口之間放置乳劑節段。乳劑節段可以包括內腔和外腔。內腔可以包括一個或多個孔2701a-c，物質流2702的至少一部分穿過所述孔。一個或多個孔2701a-c可以沿著內腔的長度均勻地間隔開。一個或多個孔2701a-c可以沿著內腔的長度連續地周向間隔開。一個或多個孔2701a-c可以沿著內腔的長度環形地間隔開或者螺旋形地間隔開。隨著物質流2702的至少一部分穿過一個或多個孔，可以將物質流的液體部分2703與物質流的氣體部分混合以創造泡沫或液體-氣體混合物2704。使物質流2702起泡沫的乳劑節段a)可以使物質流變輕，b)可以防止輸入端口處的過多吸力以防止吸取粘附到固體表面(諸如組織)，c)可以減小或克服在輸入端口處的吸取粘附，d)可以幫助使外科手術場域可視化和/或去除氣體，諸如煙霧，或者e)其任何組合。圖30還圖示了裝置的截面，示出了可以插入裝置中或者與裝置成一整體的外科手術儀器3001。物質流可以沿著裝置的長度進入輸入端口3002或吸入端口3003a-b。

圖28圖示了裝置的截面和可以進入并穿過裝置的物質流的流動路徑。外科手術儀器2803可以插入吸取裝置中或者與其成一整體。物質流2804a-b(來自例如外科手術場域)可以在輸入端口2802處進入吸取裝置或者可以進入輸入端口上的一個或多個吸入端口(未示出)。附加物質流2805a-b(來自例如外科手術場域)可以在吸取裝置上的一個或多個吸入端口2801a-b處進入吸取裝置。

圖29和圖37圖示了在腔中由縮窄部或文丘里效應而產生的壓力差。與較寬區的較高壓力相比，在該腔的縮窄部中壓力可能較低。這一壓力差可以由穿過裝置的物質流引起。與較寬區的較低流體速度(諸如輸入速度3701和輸出速度3703)和較高壓力相比，在腔的縮窄部中流體速度可能較大且壓力較低。一個或多個吸入端口3704可以位于縮窄部處。較寬區的角度3702可以是恒定的或者是可調整的以使文丘里效應最大化。角度3702可以約為15度。角度3702可以從約10度至約45度。角度3702可以約為5、10、15、20、25、30、35、40或45度。

圖31a和31b圖示了吸入端口3101和3102的放置及輸入端口的扇貝形磨邊3103?？梢詫⒁粋€或多個吸入端口3102放置在輸入端口上。一個或多個吸入端口3101可以處于輸入端口與吸取端口之間。可以改造裝置的邊緣以增強從流場對氣體或液體的捕捉或者增強物質流。例如，裝置的邊緣可以包括一個或多個扇貝形磨邊3103。

圖32a、圖32b和圖32c圖示了示出裝置的各個組件的配置的三個單獨流程圖。具有操作端頂3202的外科手術儀器3232可以插入裝置3200中或者與其成一整體。來自低壓區3222(舉例而言，諸如來自外科手術場域)的物質流3220可以從a)輸入端口3204、b)輸入端口3204上的一個或多個吸入端口3210、c)輸入端口3204與吸取端口3206之間的一個或多個吸入端口3210或者d)其任何組合進入吸取腔3208。裝置可以進一步包括吸取控件3216。裝置可以進一步包括清除端口3212。裝置可以可操作地連接到吸力源3218。裝置可以可操作地連接到電源3214。

圖33圖示了裝置3300的截面。外科手術儀器3301可以插入裝置3300中或與其成一整體。物質流可以從a)輸入端口3302、b)一個或多個吸入端口3303進入吸取腔3304。

圖34a、圖34b、圖35和圖36圖示了沒有吸入端口34a和35但具有吸入端口3401、34b和36的裝置周圍的流場的計算流體動力學(cfd，computationalfluiddynamic)標繪圖。與不具有吸入端口34a和35的裝置相比，具有一個或多個吸入端口34b和36的裝置周圍的吸取面積可以增加到至少2倍。與不具有吸入端口的裝置相比，該裝置周圍的吸取面積可以增加到至少1倍、1.5倍、2倍、2.5倍、3倍、3.5倍、4倍、4.5倍、5倍、10倍或以上。與不具有吸入端口的裝置相比，該裝置周圍的吸取面積可以增加到至少1倍或以上。與不具有吸入端口的裝置相比，該裝置周圍的吸取面積可以增加到至少2倍或以上。與不具有吸入端口的裝置相比，該裝置周圍的吸取面積可以增加到至少3倍或以上。與不具有吸入端口的裝置相比，該裝置周圍的吸取面積可以增加到至少4倍或以上。

圖38、圖39、圖40和圖41示出了裝置(3800、3900、4000、4100)的截面，其圖示了在輸入端口(4004、4104)之后且沿著在裝置與外科手術儀器(3802、3902、4002、4102)之間形成的吸取腔(3803、3903、4003、4103)定位的一個或多個吸入端口(3801、3901a-b、4001a-b、4101a-b)的定位。

輸入端口可以包括扇貝形狀。一個或多個吸入端口可以包括扇貝形狀。扇貝形狀可以是雙扇貝形、三扇貝形、四扇貝形或更多。與其它形狀(諸如鈍端輸入端口)相比，扇貝形狀可以增加輸入端口處從外科手術場域對氣體和液體的捕捉或收集。扇貝形狀可以改變吸取腔內的流動分布(flowprofile)，諸如改善層流或增強輸入端口處的吸取能力。

一個或多個吸入端口可以設置在輸入端口上、設置在輸入端口與吸取端口之間或者其組合。一個或多個吸入端口可以是兩個、三個、四個、五個或更多。輸入端口上的一個或多個吸入端口可以是三個。輸入端口上的一個或多個吸入端口可以是四個。輸入端口上的一個或多個吸入端口可以是五個。輸入端口與吸取端口之間的一個或多個吸入端口可以是一個。輸入端口與吸取端口之間的一個或多個吸入端口可以是兩個。輸入端口與吸取端口之間的一個或多個吸入端口可以是三個。輸入端口與吸取端口之間的一個或多個吸入端口可以是四個。輸入端口與吸取端口之間的一個或多個吸入端口可以是五個。

向裝置添加一個或多個吸入端口可以增強從外科手術場域對材料的捕捉和吸取，可以改善外科手術場域的可見性，可以減少用戶對外科手術場域內的有毒或有害組分的暴露，或者它們的任何組合。向裝置添加一個或多個吸入端口可以增強裝置的吸取能力。例如，與不具有吸入端口的吸取裝置相比，吸取能力可以增加到至少約1倍、1.5倍、2倍、2.5倍、3倍、3.5倍、4倍、4.5倍、5倍、10倍或以上。與不具有吸入端口的吸取裝置相比，吸取能力可以增加到至少約2倍。與不具有吸入端口的吸取裝置相比，吸取能力可以增加到至少約3倍。與不具有吸入端口的吸取裝置相比，吸取能力可以增加到至少約1.5倍。

與不具有吸入端口的吸取裝置相比，在具有吸入端口的吸取裝置中吸取面積會增加。例如，與不具有吸入端口的吸取裝置相比，吸取面積可以增加到至少約1倍、1.5倍、2倍、2.5倍、3倍、3.5倍、4倍、4.5倍、5倍、10倍或以上。與不具有吸入端口的吸取裝置相比，吸取面積可以增加到至少約2倍。與不具有吸入端口的吸取裝置相比，吸取面積可以增加到至少約1.5倍。

可以調整吸取腔的形狀或幾何結構以改變行進穿過吸取腔的物質流的流動分布。可以調整形狀或幾何結構以增強層流?？梢哉{整形狀或幾何結構以增強裝置的吸取能力?？梢哉{整形狀或幾何結構以增強從外科手術場域對物質流的捕捉。在一些實施方式中，該形狀可以是與吸取腔流體連通的一個或多個吸入端口的一個或多個邊緣。所述一個或多個邊緣相對于裝置的主體可以形成小于90度的角度。一個或多個邊緣可以形成小于約85、80、75、70、65、60、55、50、45、40、35、30、25、20、15或約10度的角度。一個或多個邊緣可以形成從約60度至80度的角度。一個或多個邊緣可以形成從約35度至約55度的角度。

一個或多個吸入端口可以增強吸取裝置的輸入端口處的吸力。一個或多個吸入端口可以位于輸入端口上。一個或多個吸入端口可以位于輸入端口與吸取端口之間。連接輸入端口和吸取端口并與一個或多個吸入端口流體連通的吸取腔可以具有一個或多個縮窄部，諸如吸取腔直徑的減小部。在吸取腔的縮窄部處，壓力會減小，并且物質流穿過吸取腔的流速會增加。一個或多個吸入端口可以位于緊挨著縮窄部的最高流速區處。一個或多個吸入端口可以位于縮窄部處。一個或多個吸入端口可以繞縮窄部連續地周向定位。一個或多個吸入端口可以位于吸取腔中縮窄部的最窄點處。

一個或多個吸入端口可以流體連接到吸取腔并繞裝置周向定位。一個或多個吸入端口沿著裝置的一側連續地定位。一個或多個吸入端口可以沿著裝置長度的一部分環形地或成螺旋形地定位。一個或多個吸入端口可以沿著裝置長度的一部分隨機地定位。一個或多個吸入端口可以在裝置的一部分上聚集在一起。一個或多個吸入端口可以具有與輸入端口相同的直徑開口。一個或多個吸入端口可以具有為輸入端口的直徑的約3/4、1/2、1/3、1/4、1/5、1/6、1/7、1/8、1/16或以下的直徑開口。一個或多個吸入端口可以具有為輸入端口的直徑的約3/4或以下的直徑開口。一個或多個吸入端口可以具有為輸入端口的直徑的約1/2或以下的直徑開口。一個或多個吸入端口可以具有為輸入端口的直徑的約1/4或以下的直徑開口。一個或多個過濾器可以可附接到裝置或者與其成一整體。一個或多個過濾器可以基本上覆蓋一個或多個吸入端口的整個面積或者其一部分。一個或多個過濾器可以防止來自外科手術場域的固體經由一個或多個吸入端口進入吸取腔。一個或多個過濾器可以包括約100微米或以下的孔隙大小。一個或多個過濾器可以包括約500微米或以下的孔隙大小。一個或多個過濾器可以包括約200微米或以下的孔隙大小。一個或多個過濾器可以包括約75微米或以下的孔隙大小。一個或多個過濾器可以包括約50微米或以下的孔隙大小。

吸取裝置可以包括乳劑節段。乳劑節段可以位于輸入端口與吸取端口之間。乳劑節段可以位于輸入端口與設置在輸入端口與吸取端口之間的一個或多個吸入端口之間。乳劑節段可以包括內腔和外腔。內腔可以包括一個或多個孔。隨著物質流經由輸入端口進入裝置，吸力可以吸拉物質流的至少一部分穿過乳劑節段的一個或多個孔以產生泡沫或液體氣體乳劑。一個或多個孔可以沿著內腔的長度環形或成螺旋形地間隔開。

吸取裝置可以包括被配置用于附接到儀器(諸如外科手術儀器)的主體。吸取裝置可以包括與儀器(諸如外科手術儀器)成一整體或在其上面形成的主體。主體可以包括輸入端口、吸取端口以及設置在主體內將輸入端口耦合到吸取端口的吸取腔。輸入端口可以朝著主體的遠端設置。輸入端口可以被配置用于接收物質流。輸入端口可以具有鈍邊緣。輸入端口可以具有被配置用于增強從場域(諸如外科手術場域)對物質流的捕捉的邊緣。輸入端口可以具有扇貝形邊緣、雙扇貝形邊緣或多扇貝形邊緣。輸入端口可以包括一個或多個吸入端口。吸取端口可以朝著主體的近端設置。吸取端口可以被配置用于耦合到吸力源，諸如由康達效應產生的吸力源或者正壓操作流體加速器。吸取裝置可以包括與吸取腔流體連通的一個或多個吸入端口。一個或多個吸入端口可以位于輸入端口上，可以位于輸入端口與吸取端口之間，或者它們的組合。

可附接到外科手術儀器的吸取裝置可以進一步包括儀器保持器。儀器保持器可以被配置用于將外科手術儀器耦合到吸取裝置的主體。吸取裝置還可以包括墊片。墊片可以設置在主體內，并被配置用于在吸取裝置與外科手術儀器之間提供密封。墊片可以包括一個或多個柔性膜。柔性模塊可以容許從吸取裝置去除阻塞物。用戶可以拆離外科手術儀器以從吸取裝置去除阻塞物。

吸取裝置可以進一步包括吸取控件。吸取控件可以被配置成可由用戶調整。吸取控件可以被配置成是可自動地調整的。吸取控件可以被配置成可從諸如從計算機等遠程位置調整。吸取控件可以調整吸取裝置的輸入端口處的吸取能力。吸取控件可以調整從諸如外科手術場域等場域的氣體抽排速率、液體抽排速率或其組合?？梢哉{整吸取控件，使得氣體得以從場域抽排、液體得以從場域抽排或其組合。吸取控件可以由用戶調整或者可以基于裝置所采取的動作而自動地調整。例如，當外科手術儀器設定成操作模式以燒灼血管時，吸取控件可以由用戶調整或者自動地調整來從外科手術場域吸取或去除氣體。當外科手術儀器設定成操作模式以切割組織時，吸取控件可以由用戶調整或者自動地調整來從外科手術場域吸取氣體和液體。當吸取裝置的吸取能力可能引起到外科手術場域中的組織表面的過多吸取附接時，可以由用戶來減小或者自動地調整吸取控件。

可以用裝置上的任何數目的機械調整件來調整吸取控件。例如，吸取裝置可以包括被配置成是可調整的滑動構件。滑動構件可以調整輸入端口處的氣體抽排、液體抽排或其組合。滑動構件可以部分地封閉或完全封閉一個或多個吸入端口以減少或停止物質流進入一個或多個吸入端口?；瑒訕嫾梢园ň€性滑動機械元件、圓周滑動機械元件或其組合。

吸取控件可以包括一個或多個棘爪。一個或多個棘爪可以被配置用于例如使用摩擦將吸取控件定位于用戶或自動控制位置上。棘爪可以包括一個或多個齒爪、連續或分立凹口或者其任何組合。

吸取裝置可以包括一個或多個噴嘴。一個或多個噴嘴可以是可附接到吸取裝置的或者與其成一整體。一個或多個噴嘴可以位于輸入端口上或鄰近輸入端口。一個或多個噴嘴可以包括一個或多個吸入端口。一個或多個噴嘴可以包括鈍邊緣、扇貝形邊緣、雙扇貝形邊緣或其它幾何形狀邊緣。

一個或多個吸入端口可以位于一個或多個噴嘴上、輸入端口上或者輸入端口與吸取端口之間。一個或多個吸入端口可以與吸取腔流體連通。一個或多個吸入端口可以包括鈍邊緣、扇貝形邊緣、雙扇貝形邊緣或更多。一個或多個吸入端口的形狀可以被配置用于增強從外科手術場域對物質流的捕捉或吸取。一個或多個吸入端口的形狀可以被配置用于增強吸取腔內的層流。吸取腔的形狀可以被配置用于增強吸取腔內的層流。在其中吸入端口流體連接到吸取腔的內表面的點處，該點的形狀可以被配置用于從外科手術場域最佳地捕捉或吸取物質流以及/或者增強吸取腔內的層流。形狀可以是平滑的或彎曲的。形狀可以被配置用于減小鋒利邊緣或鈍邊緣。該形狀可以是與吸取腔流體連通的一個或多個吸入端口的邊緣，其邊緣相對于吸取裝置的主體形成了小于90度的角度。對一個或多個吸入端口進行塑形可以包括對流體連接到吸取腔的所有邊緣進行塑形。儀器(諸如外科手術儀器)的定位還可以增強從外科手術場域對物質流的捕捉或吸取或者增強吸取腔內的層流。例如，與儀器的有角度邊緣相比，將外科手術儀器的平滑表面與吸入端口直接相對地定位可以增強吸取腔內的層流。

吸取裝置可以包括一個或多個過濾器。所述過濾器可以是可附接到吸取裝置的外表面、與吸取裝置的內部部分成一整體或者其組合。過濾器可以位于吸取裝置的鄰近于一個或多個吸入端口的外表面上。過濾器可以部分地或完全地覆蓋一個或多個吸入端口。過濾器可以阻止固體從外科手術場域經由一個或多個吸入端口進入吸取裝置并且防止吸取腔內有阻塞物。過濾器可以包括約500、200、150、100、75、50微米或以下的孔隙大小。

一個或多個吸入端口可以是1、2、3、4、5、6、7、8、9、10個端口或更多。一個或多個吸入端口可以是3個端口。一個或多個吸入端口可以是4個端口。一個或多個吸入端口可以是5個端口。一個或多個吸入端口可以是6個端口。一個或多個吸入端口可以是7個端口。一個或多個吸入端口可以是8個端口。改變吸入端口的數目可以改變吸取能力、吸取面積、氣體與液體吸取比、改變吸取粘附力或其任何組合。打開或封閉許多吸入端口可以改變活動的吸入端口的數目并因此改變吸取能力、吸取面積、氣體與液體吸取比率、吸取粘附力或其任何組合。打開一個或多個吸入端口或者在輸入端口上添加附加端口可以減小吸取粘附力。打開一個或多個吸入端口或添加設置在輸入端口與吸取端口之間的附加端口可以減小吸取粘附力。

吸取裝置可以在液體模式下操作，這對于吸取液體而言是理想的。吸取裝置可以在氣體-液體模式下操作，這對于吸取氣體和液體二者而言是理想的?？梢岳缤ㄟ^用戶操縱滑動構件或開關而在液體模式與氣體-液體模式之間調整吸取裝置?？梢砸远绞?啟閉開關)或者以分級方式(調諧器標度盤)在液體模式與氣體-液體模式之間調整吸取裝置。例如當吸入端口被封閉或部分地封閉時，吸取裝置可以在液體模式下操作。例如當吸入端口打開或者部分地打開時，吸取裝置可以在氣體-液體模式下操作。

設置在輸入端口與吸取端口之間的吸入端口可以位于吸取腔的縮窄部處以使吸取能力最大化。設置在輸入端口與吸取端口之間的吸入端口可以位于吸取腔的加寬部處以減小吸取能力。吸取裝置可以在外科手術儀器周圍配置有多孔支架，它們之間的內部容積形成了吸取腔。可以繞著多孔支架周向地設置兩件式鞘套。多孔支架可以使支架的連接節段的厚度和數目最小化，并且可以使支架的開放表面面積最大化。鄰近于支架并在其周圍周向地裝配的兩件式鞘套可以在鞘套的兩個部件之間形成間隙空間，諸如環形開口。鞘套的兩個部件之間的間隙空間可以與吸取腔流體連通以接納來自外科手術場域的物質流，類似于如在別處描述的吸入端口。這樣的設計配置可以容許通過調節吸入端口的定位而在吸取能力范圍上調節吸取裝置。鄰近于吸取腔的縮窄部移動間隙空間可以增加吸取能力，增加吸取面積和容許氣體-液體吸取。遠離吸取腔的縮窄部移動間隙空間可以減小吸取能力，減小吸取面積和容許主要是液體吸取。

使吸取腔的縮窄部處的開放表面面積最大化可以使吸取裝置的吸取能力最大化。使吸入端口的數目最大化可以使表面面積最大化。使單個吸入端口的開放表面面積最大化可以使吸取裝置的吸取能力最大化。吸取裝置可以包括外科手術儀器周圍的兩件式鞘套，它們之間的內部容積形成了吸取腔。兩件式鞘套的鞘套部件中的一個或每一個可以包括一組或多組徑向凸條或風扇葉片，徑向凸條或風扇葉片繞著鞘套的內表面周向地設置并且接觸外科手術儀器以將鞘套的該部分機械地錨固到外科手術儀器。具有兩件式鞘套的吸取裝置可以包括間隙空間，諸如環形開口。兩件式鞘套的兩個部件之間的間隙空間可以與吸取腔流體連通以接納來自外科手術場域的物質流，類似于如在別處描述的吸入端口。這樣的設計配置可以容許使吸取腔的縮窄部處的開放表面面積最大化以使吸取裝置的吸取能力最大化。
