發明的領域

屬于治療心血管疾病領域的血管支架方面的發明。

發明的背景

心血管疾病已經成為人類健康的第一大殺手，血管支架是治療心血管疾病的重要方法之一，然而，因為支架產品的昂貴和手術費用的昂貴，以及對于小血管安放支架的風險，使得很多患者選擇放棄這種治療方案。所以，研發低費用的血管支架以及簡易的手術方法，是一種很有社會價值和經濟價值的研究。

目前的血管支架是一種網狀血管支架，其制造精度要求高、制造難度大、成本高，而且只能做成短的血管支架，如果需要長的，只好多放幾個支架，所以手術費用很大。

發明的目的

提供一種新的血管支架，其目的是：結構簡單、制造難度小(費用低廉)；可以做成4-5倍現有網狀血管支架長度(無需安放多個支架)；可以彎曲(容易穿過彎曲血管和安放于彎曲血管)；(撐開直徑/收縮直徑)收縮比大，(容易穿過細小血管)；

發明的原理

本發明的全稱是“帶有圓周向割縫的可以彎曲的圓管形血管支架”(以下簡稱艾斯支架或as支架)，其基本原理是：有一根薄壁圓管，該圓管的強度可以把血管撐開，該圓管的直徑大小等于待植入支架的血管內徑，沿著該圓管的圓周截面的方向，在管壁上割開一些割縫(a2)，將圓管(a)割成一段接一段的圓環(稱為支架圓環a1)，這些割縫(a2)不是360°的割縫，每個圓周割縫都是由兩條比π弧度短一點的對稱的割縫構成，每條簡稱“欠π割縫”，在同一圈割縫中的兩條欠π割縫互為“對頂割縫”，是一對互差180°的割縫，在這一對對頂割縫的兩個交界處并沒有割斷，而是形成了兩根連接筋(a3)，這兩根連接筋角度相距180°，稱為一對對頂連接筋(a3)，相鄰的兩個圓環被連接筋連接起來；相鄰割縫的連接筋被建立 在旋轉20°至90°位置上，建議建立在旋轉90°的位置上，例如：第n個圓環的一對連接筋在0°和180°的位置，那么，第n+1個圓環的一對連接筋就在90°和270°的位置，第n+2個圓環的一對連接筋又在0°和180°的位置，所以，該圓管可以在長度的任意方向彎曲，該圓管簡稱為as圓管(a)，就是as支架(a)，

手術前需要對as支架進行壓縮總直徑的處理，將as支架的截面方向卷繞或彎折，縮小as支架植入前的總直徑，套入一根軟套管，以利于方便進入血管，當as支架被送達應該安放的目標位置后，將其軟套管退出，再利用as支架本身的彈力或者用支架撐開器將as支架撐開成圓管形，完成支架植入。

實施例1，自撐開式as支架(as1型支架)

一根由彈性材料制作的as支架，支架圓環成了彈性支架圓環，在每個彈性支架圓環(a1)上切開一個缺口(a4)，圓環由閉合的o型斷開成了開口的c型，又稱缺口(a4)為斷開口，斷開口(a4)可以在除了連接筋(a3)以外的任何位置，可以是圖1中的交錯式斷開口(a4)，也可以是圖1.1中的一字式斷開口(a5)，因為所有的圓環都有斷開口，于是，閉合的o型as圓管斷開成了有開口的as圓管，稱為as1型支架，朝軸線方向看截面，as1型支架可以被卷繞成鐘表彈簧發條一樣的螺旋狀(aa，圖1.2，或稱漸開線狀)，把總直徑縮小，然后套入軟套管(c)中，手術時，把支架送達預定位置后，將其軟套管(c)退出，as1型支架本身具有彈力，可以彈開成圓管狀；另外，一個支架撐開器(b)，幫助as1型支架撐開成圓管形，(b)是一個可選項，在撐開不完全時需要采用。

實施例2，液壓式撐開器(b)

一個與as支架同樣大小和形狀的囊(b，即整個撐開器，圖2)，像汽車輪胎一樣采用高強度的纖維增強強度，撐開器(b)撐開后的截面形狀是圓形(ba，圖2.1)，壓扁后成為圖2.2的扁狀(bb)，再卷繞后成為圖2.3的漸開線形狀(bc)，置于圖1.2中卷繞后的as1型支架中，如果支架彈開不充分，就向液壓式撐開器(b)注入壓力液，幫助支架撐開，(b1)和(b2)是增強液壓撐開器強度的周向和軸向纖維，還可以采用斜向增強纖維。

實施例3，機械式撐開器(d)

一根軸(d2)，上面制造多個傘一樣的撐開體，這些撐開體稱為傘，當支架到位后，把軟套管(c)退出，as1型支架會自動彈開，如果彈開不充分，就打開這些傘，幫助支架撐開。

實施例4，o型as支架(e)的漸開線式壓縮

一根由塑性材料制作的as支架(e)，支架圓環成了塑性支架圓環，圓環上沒有斷開口，是一個塑性o型as支架，簡稱為as2型支架，里面放一個液壓式撐開器(b)，其撐開截面為圖4.1的塑性支架圓環(ea)和撐開器(ba)，把(ea)和(ba)壓扁后成為圖4.2的扁狀截面(eb)和(bb)，其兩端不壓扁，以利于支架恢復圓形，再將扁狀(eb)和(bb)卷繞成漸開線狀截面(ec)和(bc)，然后套入軟套管(c)中，成為截面為圖4.3的漸開線形狀支架和撐開器，當支架到位后，把軟套管(c)退出，向液壓式撐開器(b)注入壓力液，as2型支架會被撐開。

實施例4.1，o型的as支架(e)的多角星式壓縮

一根由塑性材料制作的as2型支架(e)，彎折成多角星形(ed，圖4.3)，里面放一個液壓式撐開器(b)，包括漸開線式壓縮的撐開器(圖4.4，bc)和星形壓縮的撐開器(圖4.5，bd)。

實施例5，彈簧絲式as支架(as3型支架)

將實施例1中彈性支架圓環(a1)和連接筋(a3)的材料置換成彈簧絲，焊接起來，即成為彈簧絲式as支架(稱為as3型支架)。

說明書附圖

附圖中，主標號相同，下標不同，表示的是同一樣器件，如：(a)是as1型支架整體，(aa)是(a)在卷繞后的圖形；(b)是液壓式撐開器，(ba)是b撐開后的截面形狀，(bb)是b壓扁后的截面形狀，(bc)是b壓扁并卷繞后的截面形狀；

主標號相同，后面數字不同，表示的是同一樣器件中的不同構件，如：如：a是as1型支架整體，a1是a中的一個環，a2是a中的一條欠π割縫，a3是a中的一根連接筋，a4是a中的一個斷開口；

圖1，自撐開式as支架(as1型支架，交錯式斷開口)

包括：as1型支架整體(a)；支架圓環(a1)；欠π割縫(a2)；連接筋(a3)；交錯式斷開口(a4)；

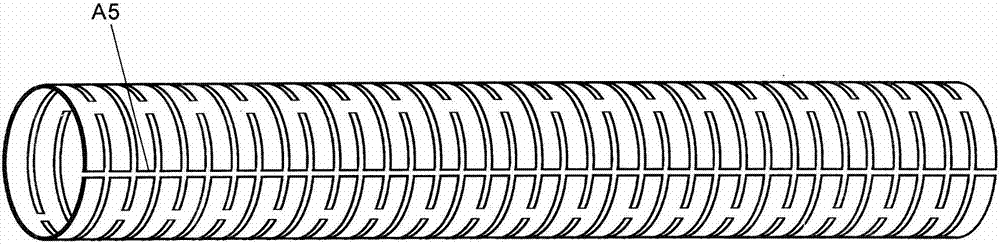

圖1.1，自撐開式as支架(as1型支架，一字式斷開口)

包括：一字式斷開口(a4)；其它符號與圖1相同。

圖1.2，as1型支架卷繞后的截面圖

包括：支架截面(aa)，as1型支架卷繞成鐘表彈簧發條一樣的螺旋狀(或稱漸開線狀截面)；支架撐開器(b)；軟套管(c)。

圖2，液壓式撐開器(b)

包括：一個與as支架同樣大小和形狀的囊(b)，(b)是液壓式撐開器的整體；軸向強加纖維(b1)；圓周向加強纖維(b2)；還可以采用斜向增強纖維(不好畫，所以沒有畫)。

圖2.1，液壓式撐開器撐開時截面圖(ba)

包括：液壓式撐開器撐開時截面圖(ba)，這是一個放大圖，它就是圖2的截面圖。

圖2.2，液壓式撐開器壓扁后截面圖(bb)

包括：液壓式撐開器壓扁后截面圖(bb)。

圖2.3，液壓式撐開器壓扁并卷繞截面圖(bc)

包括：液壓式撐開器壓扁并卷繞截面圖(bc)。

圖3，機械式撐開器(d)

包括：機械式撐開器整體(d)；傘骨(d1)；傘軸(d2)；連接桿(d2)；傘軸(d3)；傘邊沿活動節點(d4)；傘軸活動節點(d5)。

圖4，as2型支架(e)

包括：as2型支架整體(e)。

圖4.1，as2型支架(e)與撐開器(b)撐開的截面圖

包括：as2型支架撐開截面圖(ea)；撐開器撐開截面圖(ba)。

圖4.2，as2型支架(e)與撐開器(b)壓扁的截面圖

包括：as2型支架壓扁截面圖(eb)；撐開器壓扁截面圖(bb)。

圖4.3，as2型支架(e)與撐開器(b)壓扁并卷繞截面圖

包括：as2型支架壓扁并卷繞截面圖(ec)；撐開器壓扁并卷繞截面圖(bc)；軟套管(c)。

圖4.4，多角星型壓縮as2型支架(e)與卷繞式撐開器(b)截面圖

包括：as2型支架壓縮成多角星式截面圖(ed)；撐開器壓扁并卷繞截面圖(bc)。

圖4.5，多角星型壓縮as2型支架(e)與多角星型撐開器(b)截面圖

包括：as2型支架壓縮成多角星式截面圖(ed)；壓縮成多角星式撐開器截面圖(bd)。
