本發明涉及醫療設備技術領域，尤其涉及一種輸液監控系統及輸液監控的方法。

背景技術：

在醫院或者診所進行吊瓶輸液時，人們很多時候因?yàn)樾菹⑺撸蛘邔?zhuān)注手機上網等事情，而忘記滴液吊瓶是否已經輸液完成，同時，所在醫院或者診所的護士因?yàn)槭虑檩^多，很難兼顧每位輸液者的情況，從而容易導致輸液者的血液回流到滴管，存在較大幾率的醫療事故隱患。

技術實現要素：

基于此，有要必要針對上述問題，提供一種能夠?qū)斠籂顩r自動進行監控的輸液監控系統及使用該輸液監控系統的輸液監控的方法。

為實現本發明目的提供的一種輸液監控系統，包括：

監控裝置，適用于安裝到輸液管上，通過對輸液管中液體的狀態進行檢測判斷輸液是否完成，在輸液完成時生成輸液完成的檢測結果，并將所述輸液完成的檢測結果傳輸?shù)筋A(yù)警服務平臺；

所述預警服務平臺與所述監控裝置通信連接，能夠接收所述監控裝置傳輸?shù)妮斠和瓿傻臋z測結果，并在輸液完成時發出警報信號；且

所述監控裝置中設置有無線通信裝置，所述監控裝置通過所述無線通信裝置傳輸所述檢測結果到所述預警服務平臺及智能終端。

在其中一個實施例中，所述監控裝置中設置有光電報警裝置，所述預警服務平臺中設置有顯示報警裝置和/或聲音報警裝置；

當輸液完成時，所述監控裝置通過所述光電報警裝置發出所述警報信號，且所述預警服務平臺通過所述顯示報警裝置和/或所述聲音報警裝置發出所述警報信號，且所述智能終端發出振動形式的警報信號。

在其中一個實施例中，所述監控裝置包括：

第一紅外發射管，用于發射紅外信號；

第一紅外接收管，用于接收所述第一紅外發射管發出的紅外信號；且所述第一紅外發射管和所述第一紅外接收管適用于安裝在輸液管預設位置的相對兩側；所述輸液管預設位置在輸液未完成時充滿液體；

中央處理器，用于根據第一預設算法對所述第一紅外接收管接收到紅外信號進行分析處理，判斷輸液是否完成，并在輸液完成時生成輸液完成的檢測結果。

在其中一個實施例中，所述監控裝置還包括：

第二紅外發射管，用于發射紅外信號；

第二紅外接收管，用于接收所述第二紅外發射管發出的紅外信號；且所述第二紅外發射管和所述第二紅外接收管適用于安裝在茂菲氏滴管的空氣存儲部分的相對兩側；且

所述中央處理器還用于根據第二預設算法對所述第二紅外接收管接收到的紅外信號進行分析處理，得到輸液的速度。

在其中一個實施例中，所述監控裝置包括主體及設置在所述主體頂部的勾部；所述主體適用于在周向上包覆茂菲氏滴管的一半以上；所述勾部適用于勾設在所述茂菲氏滴管上，以固定所述監控裝置。

在其中一個實施例中，所述主體及所述勾部由透明材料制成。

在其中一個實施例中，所述監控裝置包括計時器，用于對輸液時長進行記錄。

基于同一構思的一種輸液監控的方法，使用前述任一實施例的輸液監控系統對輸液狀態進行監控，所述方法包括：

當所述監控裝置檢測到輸液完成時，將輸液完成的檢測結果發送到預警服務平臺及與設置在輸液管上的監控裝置通信連接的智能終端；

所述預警服務平臺及所述智能終端均發出警報信號。

在其中一個實施例中，所述方法還包括:

當所述監控裝置接收到所述預警服務平臺的平臺控制信號時，根據所述平臺控制信號運行，并將運行狀態發送到通信連接的智能終端；

當所述監控裝置接收到所述智能終端的終端控制信號時，根據所述終端控制信號運行，并將運行狀態發送到所述預警服務平臺；

所述控制信號包括開啟運行信號、停止運行信號及監控裝置警報信號停止信號中的任一種或者兩種以上組合。

在其中一個實施例中，所述方法還包括：

在所述預警服務平臺上存儲可用信息；

所述智能終端從所述預警服務平臺下載可用信息；

所述可用信息包括病例信息、已輸液次數及輸液速度中的任一種或者兩種以上的組合。

本發明的有益效果包括：本發明提供的一種輸液監控系統，其在輸液管上設置監控裝置對輸液管中的液體進行檢測，從而能夠及時發現輸液是否完成，并在輸液完成時，生成輸液完成的警報信號。通過將所述輸液完成的警報信號同時發送給預警服務平臺及相連接的智能終端，實現智能終端和預警服務平臺同時進行輸液完成報警。及時提醒護士進行處理，避免發生醫療事故。

附圖說明

圖1為一實施例的輸液監控系統的構成示意圖；

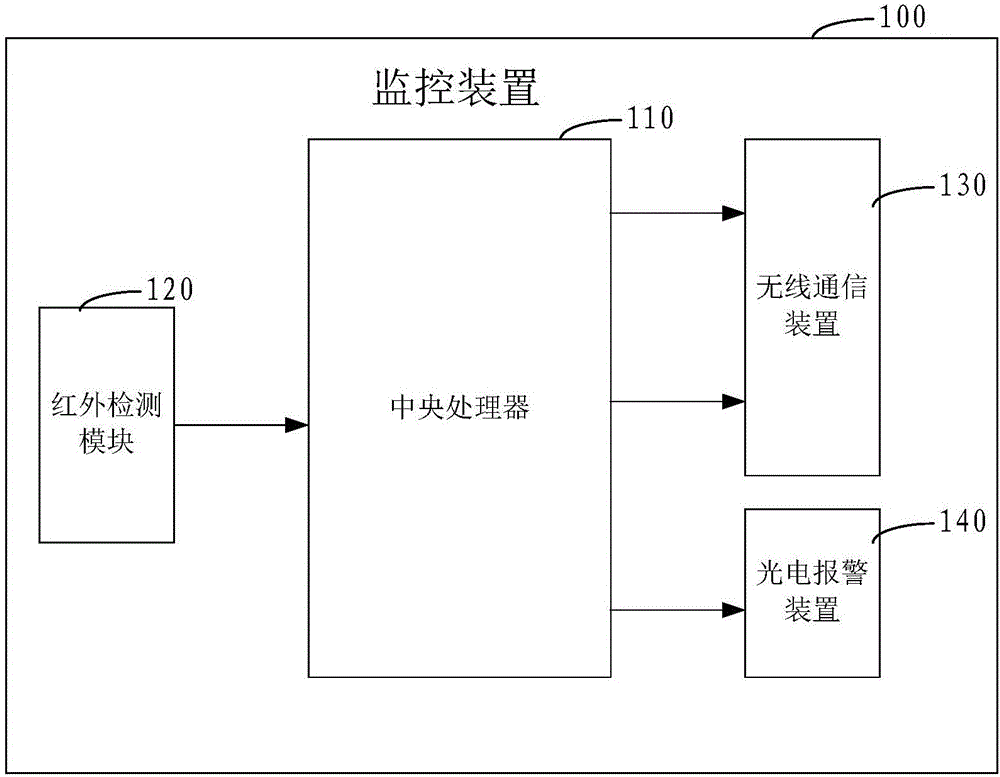

圖2為一實施例的監控裝置的構成示意圖；

圖3為一實施例的監控裝置安裝到輸液管上后的安裝示意圖；

圖4為紅外接收管接收到的紅外信號的示意圖；

圖5為第二紅外接收管接收到的紅外信號的波形示意圖；

圖6為圖3所示的監控裝置俯視圖；

圖7為一實施例的輸液監控的方法示意圖；

圖8為一實施例的輸液監控的方法執行過程示意圖。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖對本發明的輸液監控的系統及使用該系統的輸液監控的方法的具體實施方式進行說明。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

本發明一實施例的輸液監控的系統，如圖1所示，包括監控裝置100及與監控裝置100通信連接的預警服務平臺200。且如圖1所述，監控裝置100可以包括多個，分別為第一監控裝置101，第二監控裝置102，……，第N監控裝置10N，多個監控裝置100均與預警服務平臺200連接，都能夠發送輸液狀態的檢測結果發送到預警服務平臺200。具體的，監控裝置100是針對每個輸液者的，在使用時一個監控裝置100安裝到一個輸液管上。從而通過對輸液管中液體的狀態判斷當前的輸液是否要結束。在檢測到輸液完成時，監控裝置100則生成輸液完成的檢測結果，并將輸液完成的檢測結果發送給所述預警服務平臺200，預警服務平臺200接收到輸液完成的檢測結果后及時發出警報信號，提醒護士對相對應的輸液者進行換液或者拔針處理。

需要強調的是，本實施例的輸液監控的系統中的預警服務平臺200可設置在護士站一端，從而預警服務平臺200發出的警報更容易被護士發現，且為了提高警示作用可在預警服務平臺200端同時設置多種報警方式，如預警服務平臺200接收到輸液完成的檢測信號后，同時發出以下三種警報信號：發出警示音，亮燈，在顯示界面上進行文字的警報顯示。具體的，可設置所述預警服務平臺包括中心控制模塊、顯示報警裝置、聲音報警裝置和光報警裝置。如此，當某一監控裝置發出輸液完成的檢測結果后，預警服務平臺200的中心控制模塊接收到所述輸液完成的檢測結果，并控制多個報警裝置均發出警報信號，即，中心控制模塊控制所述聲音報警裝置發出音頻的警報信號，控制所述光報警模塊發出強光的警報信號，控制顯示報警裝置發出文字形式的警報信號。

其中，作為一種可實施方式，文字形式的警報信號可以為“輸液完成，請及時更換”。進一步的，可在預警服務平臺中存儲各個監控裝置的代碼，如以四位數或者三位數進行的編碼“001”“0002”等。此時，預警服務平臺200在發出文字形式的警報信號時，可發出如“XXX輸液完成，請及時更換”的警報信號。更進一步的，還可以在預警服務平臺200中存儲輸液者的信息，包括姓名、年齡、病例以及輸液藥物等信息，并將監控裝置100的代碼與輸液者的信息進行關聯。此時，預警服務平臺在發出警報信號時，可發出包含輸液者姓名的警報信息，如“XX某輸液完成，請及時更換”的文字形式的警報信號。使警報信號針對性更強，縮短了護士核對信息的時間，提高輸液更換的效率。且同一時間有多個輸液完成時也不會發生混亂。從文字形式的警報信號能夠準確的確定需要更換液的輸液者。

作為一種可實施方式，還可以對不同的監控裝置100對應文字形式的警報信號進行分行顯示，并且對不同行文字使用不同的顏色進行高光顯示。從而更容易辨別。

在另一實施例中，還可以在顯示界面上采用圖形的形式進行病房及輸液者位置的顯示。從而能夠給護士提供一個導向作用。

作為一種可實施方式，與所述中心控制模塊連接聲音報警裝置為蜂鳴器。當一個或者多個監控裝置發送輸液完成的檢測結果到預警服務平臺后，中心控制模塊會控制所述蜂鳴器發出蜂鳴，以提醒護士及時為輸液者換液或者拔出針頭。

在另一實施例中，與所述中心控制模塊連接的光報警模塊為警報燈，如果一個或者多個監控裝置100發送輸液完成的檢測結果到預警服務平臺后，中心空控制模塊會控制所述警報燈亮或者閃爍，以提醒護士及時為相應的輸液者換液或者拔出針頭，完成輸液。

另外，需要說明的是，本實施例以及后續實施中所描述的輸液完成是指茂菲氏滴管中不再有新液滴落下的狀況，表示輸液液體即將輸完，但是還不會馬上產生血液倒流的情況。

為了進一步提高對輸液是否完成的監控，如圖1所示，本發明的輸液監控的系統中，監控裝置100還與智能終端300通信連接，從而當監控裝置100檢測到輸液完后，可以將生成的輸液完成的檢測信號同時傳輸給預警服務平臺200及相連接的智能終端300，則安裝在智能終端300的應用也能夠收到輸液完成的檢測信號，從而生成相應的警報信號，對輸液者進行提醒或者對護士進行提醒。當然，如果與監控裝置100連接智能終端300為護士用的智能終端，則智能終端300發出警報信號對護士起一個警示作用。但是，一般是將輸液者或者其近親屬(陪同人員)的智能終端300與相應輸液者的監控裝置通訊連接，從而使輸液者自己，或者其陪同的近親屬及時知曉輸液完成信息，從而能夠及時進行處理，如使用床頭的呼叫器呼叫護士站等。

當智能終端300為輸液者或者其陪同人員的智能終端時，如圖1所示，可以將一個監控裝置100連接一個智能終端300，而多個監控裝置同時與同一預警服務平臺連接，從而預警服務平臺能夠同時對多個監控裝置的檢測結果進行回應，而一個智能終端一般只對與其連接的某一個監控裝置進行回應(根據輸液完成的檢測結果發出警報信號)。具體的，如圖1所示，對于本實施例的系統中的N個監控裝置，連接有N個智能終端，其中，第一智能終端301連接第一監控裝置101，第二智能終端302連接第二監控裝置102，……，第N智能終端30N連接第N監控裝置10N，其中，N為大于2的正整數。如此，第一智能終端301與第一監控裝置101通信連接，第一智能終端301與第一監控裝置101之間能夠相互發送數據或者控制命令，第二智能終端302與第二監控裝置102通信連接，第二智能終端302與第二監控裝置102之間能夠相互發送數據或者控制命令，……。具體的，如監控裝置100能夠發送輸液完成的檢測信號到智能終端300，而智能終端300能夠發送開啟或者關閉監控裝置100的控制命令到監控裝置100。

與智能終端300對監控裝置100的控制類似的，預警服務平臺200除了能夠接收監控裝置發送的輸液完成的檢測結果外，也能夠發送控制命令給監控裝置100，如預警服務平臺200發送監控裝置100開啟或者關閉的控制命令到監控裝置100。

作為一種可實施方式，智能終端300可以為智能手機，而智能終端側的警報信號可以采用智能終端300自帶的振動功能實現，即智能手機接收到監控裝置100發送來的輸液完成的檢測信號后，會振動，從而提醒輸液者或者陪同人員及時換液或者呼叫護士幫忙處理。

對于監控裝置100與智能終端300及預警服務平臺200之間的通信，可通過監控裝置100中設置的無線通信裝置實現，即監控裝置100通過無線通信裝置發送輸液完成的檢查信號到智能終端300及預警服務平臺200。

更具體的，所述無線通信裝置中可包含兩個無線通信模塊，分別為第一通信模塊和第二通信模塊。其中，第一通信模塊用于與所述預警服務平臺通信，所述第二通信模塊用于與智能終端300通信。其中，第一通信模塊為Zigbee通信模塊，監控裝置與預警服務平臺之間通過Zigbee無線網絡進行通信。如此，在預警服務平臺中相應設置Zigbee模塊，其為輸液監控系統的主網關，最多可實現與255個預警裝置進行互動。第二通信模塊為藍牙通信模塊，從而監控裝置100與智能終端300之間通過藍牙進行數據傳輸。當然，在其他實施例中，第一通信模塊和第二通信模塊均可采用wifi模塊，通過無線網絡進行數據或者控制命令的傳輸。

更進一步的，如圖1所示，智能終端300與預警服務平臺之間也能夠進行數據的傳輸。具體的，可在預警服務平臺中設置wifi模塊，通過無線通信與智能終端之間進行通信。

在其中一個實施例中，監控裝置100采用紅外信號對輸液管中液體的狀態進行檢測。如圖2所示，作為一種可實施方式，監控裝置100中包括中央處理器110(Central Processing Unit，CPU)、紅外檢測模塊120、無線通信裝置130和光電報警裝置140。

通過設置光電報警裝置140，當監控裝置100檢測到輸液完成時，會通過自身的光電報警裝置同時發出警報信號，直接在現場進行提醒。具體的，所述光電報警裝置140可以通過發出警示音和/或亮燈的方式發出警報信號。且如前所述，監控裝置100通過無線通信裝置發出輸液完成的檢測結果到智能終端300及預警服務平臺200中。

對于紅外檢測模塊120，如圖3所示，其包括配套使用的第一紅外發射管1211和第一紅外接收管1212，以及配套使用的第二紅外發射管1221和第二紅外接收管1222。

其中，第一紅外發射管1211和第一紅外接收管1212在使用時，安裝在茂菲氏滴管入口上方的輸液管上，且第一紅外發射管1211和第一紅外接收管1212相對設置，設置在輸液管的相對兩側。第一紅外接收管1212接收第一紅外發射管1211發出的紅外信號。

第二紅外發射管1221和第二紅外接收管1222在使用時，安裝在茂菲氏滴管的空氣存儲部分的相對兩側。本領域技術人員可以理解，在正常輸液時，茂菲氏滴管的下半部分會一直存儲有液體，而上半部分會被空氣所填充，本實施例中的所述空氣存儲部分是指茂菲氏滴管被空氣填充的上半部分。

第一紅外發射管1211和第二紅外發射管1221周期性的發射紅外信號，而相應的第一紅外接收管1212和第二紅外接收管1222接收紅外信號。如圖4所示，當發送的紅外信號沒有液體阻擋時，接收到的紅外信號幅值較大，而當紅外信號有液體阻擋時，接收端接收到的紅外信號幅值會有所下降。

對于第一紅外發射管1211和第一紅外接收管1212，其在正常輸液時，輸液管中是一直有液體的，因此，在正常輸液時第一紅外接收管1212接收到的紅外信號幅值較小，如圖4下部圖的鋸齒波所示。只有輸液要完成時，茂菲氏滴管中上方的輸液管中會變成無液體狀態，此時第一紅外接收管1212接收到的紅外信號幅值較大，如圖4中上部圖的鋸齒波所示。中央處理器110根據接收到的第一接收管1212的紅外信號的幅值根據第一預設算法判斷輸液是否完成。所述第一算法可以為一個大小判斷公式，當?shù)谝唤邮展?212接收到的紅外信號幅值大于一定值時，則判定輸液完成，則可以生成輸液完成的檢測結果，并將輸液完成的檢測結果傳輸給預警服務平臺及智能終端。

對于第二紅外發射管1221和第二紅外接收管1222，其是對從茂菲氏滴管上方滴入到茂菲氏滴管中的液滴的檢測。沒有液滴通過時，第二紅外接收管1222接收到的紅外信號幅值較大，而當有液體通過第二紅外發射管1221發射出的紅外信號時，第二紅外信號接收管1222接收到的紅外信號幅值變小。如圖5所示，第二紅外接收管1222接收到紅外信號幅值每間隔幾個低幅值信號有幾個連續的高幅值信號。低幅值時，液體持續經過紅外信號，從而可以根據第二紅外信號發射管1221的紅外信號發射頻率計算一個液滴滴下的周期T，從而得到輸液的速度。中央處理器根據接收到的第二接收管的紅外信號幅值變化特點，根據第二預設算法確定輸液液滴滴下的周期，并進一步計算出輸液的速度。中央處理器將計算的結果傳輸給預警服務平臺進行存儲，同時也可將計算的結果發送給智能終端，供輸液者參考。

具體的，作為一種可實施方式，如圖3所示，監控裝置100包括主體1001及設置在主體頂部的勾部1002。主體套設在茂菲氏滴管周?chē)以谥芟蛏习裁剖系喂艿囊话胍陨稀９床窟m用于勾設在茂菲氏滴管上，以固定監控裝置100。

作為一種可實施方式，如圖6所示，在主體1001上設置有兩個勾部1002，分別為第一勾部10021和第二勾部10022，兩個勾部之間留有與輸液管直徑相等的縫隙。且主體在周向上的四個面為一面開口，三面有保護壁的結構。且所述勾部1002勾口朝向與所述主體1001的開口面方向一致。在安裝時，將茂菲氏滴管上方的輸液管塞入到兩個勾部之間的縫隙中，并將茂菲氏滴管放入到三面保護壁形成的容置腔中。從而兩個勾部1002勾設到茂菲氏滴管頂部，將監控裝置100固定到茂菲氏滴管上。在其他實施例中，所述勾部1002也可以為一個。

且如圖3和圖6所示，紅外檢測模塊120及中央處理器110均設置在監控裝置100的主體1001中。本領域技術人員可以理解，無線通訊裝置130及光電報警裝置140也可設置在監控裝置100的主體1001中。且由圖6所示，俯視監控裝置成一個橫倒的U型結構，且紅外發射管和紅外接收管分別設置在U型的兩側壁中。其中，主體1001的橫截面也成一個橫到的U型，只是比圖6所示的U型兩側壁之間的寬度更寬。圖3和圖6所示的監控裝置中，勾部1002和主體1001一體成型。

另外，在其他實施例中，監控裝置100可以只設置有第一紅外發射管1211和第一紅外接收管1212。且可以將第一紅外發射管1211和第一紅外接收管1212配套的安裝在輸液管預設位置的相對兩側。但需要所述輸液管預設位置在輸液未完成時充滿液體。

為了不影響現場對輸液速度的人眼觀察，以及對輸液管中液體狀態的查看，主體1001及勾部1002由透明材料制成。如可采用透明度較高的塑料或者橡膠材料制成。

作為一種可實施方式，還可在監控裝置100中設置計時器(未示出)，從而可以通過所述計時器對輸液時長進行記錄。計時器從開啟監控開始，直到輸液管為空發出輸液完成警報為止，記錄當前輸液用的總時長。且所述計時器也與監控裝置中的中央處理器110相連接，將記錄的總時長傳輸給中央處理器110，從而能夠進一步的通過無線通信模塊傳輸給預警服務平臺及智能終端。

基于上述的輸液監控系統，本發明還提供一種輸液監控的方法，其利用前述任一實施例的輸液監控系統對輸液狀態進行監控。該方法充分利用前述系統中的各功能模塊的功能，實現對輸液是否完成的檢測及報警。本方法中使用的前述系統中的功能模塊具有與前述系統中相同的功能，重復之處不再贅述。

在其中一個實施例中，如圖7所示，輸液監控的方法包括以下步驟：

S100，當監控裝置檢測到輸液完成時，將輸液完成的檢測結果發送到預警服務平臺及與設置在輸液管上的監控裝置通信連接的智能終端。

S200，預警服務平臺及智能終端均發出警報信號。

本實施例的方法中，監控裝置將輸液完成的檢測結果同時發送給預警服務平臺和智能終端，從而在遠端通過預警服務平臺提醒護士的同時，也在近端使用智能終端提醒輸液者，是輸液者也可采用移動的措施進行處理，防止輸液完成血液回流到輸液管造成醫療事故。增大了提醒的力度。

在其中一個實施例中，預警服務平臺接收到輸液完成的檢測信號后，可以同時發出以下三種警報信號：發出警示音，亮燈，在顯示界面上進行文字的警報顯示。其中，作為一種可實施方式，文字形式的警報信號可以為“輸液完成，請及時更換”。進一步的，可在預警服務平臺中存儲各個監控裝置的代碼，如以四位數或者三位數進行的編碼“001”“0002”等。此時，預警服務平臺在發出文字形式的警報信號時，可發出如“XXX輸液完成，請及時更換”的警報信號。更進一步的，還可以在預警服務平臺中存儲輸液者的信息，包括姓名、年齡、病例以及輸液藥物等信息，并將監控裝置的代碼與輸液者的信息進行關聯。此時，預警服務平臺在發出警報信號時，可發出包含輸液者姓名的警報信息，如“XX某輸液完成，請及時更換”的文字形式的警報信號。使警報信號針對性更強，縮短了護士核對信息的時間，提高輸液更換的效率。且同一時間有多個輸液完成時也不會發生混亂。從文字形式的警報信號能夠準確的確定需要更換液的輸液者。

作為一種可實施方式，還可以對不同的監控裝置對應文字形式的警報信號進行分行顯示，并且對不同行文字使用不同的顏色進行高光顯示。從而更容易辨別。

在另一實施例中，還可以在顯示界面上采用圖形的形式進行病房及輸液者位置的顯示。從而能夠給護士提供一個導向作用。

作為一種可實施方式，當預警服務平臺中設置有蜂鳴器時。當一個或者多個監控裝置發送輸液完成的檢測結果到預警服務平臺后，控制所述蜂鳴器發出蜂鳴，以提醒護士及時為輸液者換液或者拔出針頭。

在另一實施例中，當預警服務平臺中設置有警報燈時，如果一個或者多個監控裝置發送輸液完成的檢測結果到預警服務平臺后，控制所述警報燈亮或者閃爍，以提醒護士及時為相應的輸液者換液或者拔出針頭，完成輸液。

更佳地，在其他實施例中，當檢測到輸液完成時，還可以控制監控裝置本身也同時發出警報信號，包括聲音，警示燈亮以及警示燈閃爍等方式的警報信號。

而在智能終端，較佳地，可采用振動的方式作為所述警報信號。當然，在其他實施例中，智能終端也可采用音頻的方式發出警報信號。

其中，所述智能終端包括智能手機、平板電腦及智能穿戴設備等。

在其中一個實施例的輸液監控的方法中，預警服務平臺及智能終端均能夠?qū)ΡO(jiān)控裝置進行控制，尤其是可以遠程控制監控裝置的開啟或者關閉。預警服務平臺和智能終端除能夠發送開啟運行信號、停止運行信號外，如果監控裝置上設置有光電報警裝置或者其他報警模塊時，還可以遠程發送監控裝置警報信號停止信號控制監控裝置上的警報模塊停止運行。

當監控裝置接收到預警服務平臺的平臺控制信號時，根據平臺控制信號運行。同時還能夠?qū)⑦\(yùn)行狀態發送到通信連接的智能終端，使智能終端能夠知道當前監控裝置的運行狀態。而當監控裝置接收到智能終端的終端控制信號時，也會根據終端控制信號運行，并將運行狀態發送到預警服務平臺，使預警服務平臺能夠知道當前監控裝置的運行狀態。從而無論哪一方接入操作，預警裝置均會傳輸信息到另一方，實現信息的共享。

另外，還可以在預警服務平臺上存儲可用信息。所述可用信息包括病例信息、已輸液次數及輸液速度中的任一種或者兩種以上的組合。輸液完畢之后，智能終端可以從預警服務平臺下載可用信息。當然智能終端也可以通過wifi模塊主動推動個人的可用信息到智能終端。從而當輸液者去了另一家醫院或者診所之后，當醫院或者診所無此輸液者的病例信息時，輸液者可通過智能終端上傳個人病例信息到此醫院的預警總系統，并可開啟新一輪的輸液監控。

其中一個實施例的輸液監控的方法實施例過程，如圖8所示，輸液開始后，首先開啟設置在茂菲氏滴管上的監控裝置對輸液管中液體的狀態進行檢測，當檢測到輸液管為空時，則判定輸液完成，此時，智能終端發出振動警報信號，監控裝置上的蜂鳴器發出蜂鳴的警報信號，預警服務平臺也發出相應的警報信號，此時，可由護士手動關閉預警服務平臺端的警報，且護士會采取相應的措施進行處理；對于智能終端的警報，輸液者或者相關監護人員可以手動進行關閉；而監控裝置的警報，可由智能終端或者預警服務平臺遠程控制進行關閉，輸液完成。而智能終端與預警服務平臺之間能夠相互通信，智能終端能夠從預警服務平臺下載病例信息及其他相關可用信息，也能夠推送相關信息到預警服務平臺上。

本領域普通技術人員可以理解，實現上述實施例方法中的全部或部分流程可以通過計算機程序來指令相關的硬件來完成，所述的程序可存儲于一計算機可讀取存儲介質中，該程序在執行時，可包括如上述各方法的實施例的流程。其中，所述的存儲介質可為磁碟、光盤、只讀存儲記憶體(Read-Only Memory，ROM)或隨機存儲記憶體(Random Access Memory，RAM)等。

以上所述實施例僅表達了本發明的幾種實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形和改進，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
