本發明涉及醫療設備領域，特別是一種醫用耳鼻喉科檢查躺床。

背景技術：

目前耳鼻喉科疾病困擾著很多的病人，在醫院就醫治療的過程中會進行上藥，而有些人出于緊張難免會發抖等，并且通常上藥都是坐著進行，無法確保上藥的準確度，而且對耳鼻喉清洗不太方便，有待改進。

技術實現要素：

本發明的目的是為了解決上述問題，設計了一種醫用耳鼻喉科檢查躺床。

實現上述目的本發明的技術方案為，一種醫用耳鼻喉科檢查躺床，包括底板，所述底板上設有躺床本體，所述躺床本體與底板之間設有支撐調整機構，所述支撐調整機構由鉸鏈連接在躺床本體一側表面的靠背板、一端鉸鏈連接在靠背板下表面另一端固定在底板上的支撐桿A、一端固定在躺床本體下表面且接觸點形成矩形的多個支撐桿、設置在底板上的螺紋桿、套裝在螺紋桿上且內側表面開有內螺紋的轉輪、設置在底板上且位于螺紋桿兩側的豎直滑軌、一端嵌入豎直滑軌內另一端固定在轉輪相對兩側的一對滑桿、固定在轉輪上表面且套裝在螺紋桿的升降盤、設置在底板上的旋轉電機、套裝在旋轉電機旋轉端的主動皮帶輪、套裝在螺紋桿上的從動皮帶輪和套裝在主動皮帶輪與從動皮帶輪上的皮帶構成，所述躺床本體上設有清潔機構。

所述清潔機構由設置在底板上且位于靠背板一側的床頭靠板、開在床頭靠板上表面的滑槽、嵌裝在滑槽內的驅動小車、固定在驅動小車上表面立桿、設置在立桿上表面的清潔軟管和分別連接在清潔軟管兩端的清潔箱與噴槍構成。

所述清潔箱上設有續液機構。

所述續液機構由設置在清潔箱內的液位傳感器、設置在清潔箱上表面的上表面的續液箱、沿縱向從上到下依次開在續液箱側表面的開口A與開口B、一端密封連接在開口A內且另一端插入清潔箱上表面的L形管A、一端密封連接在開口B內且另一端插入清潔箱內的L形管B、設置在續液箱內的液位傳感器A、一端與續液箱連接的連接管、連接在連接管另一端的備用水箱和設置在連接管上的抽吸泵構成。

所述清潔軟管通過水管分別與清潔箱和噴槍連接。

利用本發明的技術方案制作的醫用耳鼻喉科檢查躺床，是一種可以讓病人躺下進行上藥或者清洗的設備，避免了病人微動的現象。

附圖說明

圖1是本發明所述醫用耳鼻喉科檢查躺床的結構示意圖；

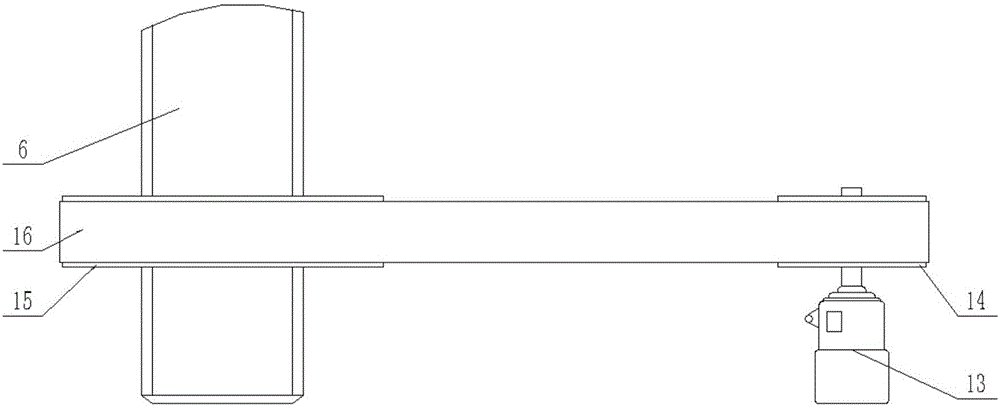

圖2是本發明所述醫用耳鼻喉科檢查躺床的皮帶部分放大圖；

圖3是本發明所述醫用耳鼻喉科檢查躺床的續液箱部分放大圖；

圖4是本發明所述醫用耳鼻喉科檢查躺床的驅動小車部分放大圖；

圖中，1、底板；2、躺床本體；3、靠背板；4、支撐桿；5、水管；6、螺紋桿；7、內螺紋；8、轉輪；9、豎直滑軌；10、滑桿；11、升降盤；12、支撐桿A；13、旋轉電機；14、主動皮帶輪；15、從動皮帶輪；16、皮帶；17、床頭靠板；18、滑槽；19、驅動小車；20、立桿；21、清潔軟管；22、清潔箱；23、噴槍；24、液位傳感器；25、續液箱；26、開口A；27、開口B；28、L形管A；29、L形管B；30、液位傳感器A；31、連接管；32、備用水箱；33、抽吸泵。

具體實施方式

下面結合附圖對本發明進行具體描述，如圖1-4所示，一種醫用耳鼻喉科檢查躺床，包括底板(1)，所述底板(1)上設有躺床本體(2)，所述躺床本體(2)與底板(1)之間設有支撐調整機構，所述支撐調整機構由鉸鏈連接在躺床本體(2)一側表面的靠背板(3)、一端鉸鏈連接在靠背板(3)下表面另一端固定在底板(1)上的支撐桿A(12)、一端固定在躺床本體(2)下表面且接觸點形成矩形的多個支撐桿(4)、設置在底板(1)上的螺紋桿(6)、套裝在螺紋桿(6)上且內側表面開有內螺紋(7)的轉輪(8)、設置在底板(1)上且位于螺紋桿(6)兩側的豎直滑軌(9)、一端嵌入豎直滑軌(9)內另一端固定在轉輪(8)相對兩側的一對滑桿(10)、固定在轉輪(8)上表面且套裝在螺紋桿(6)的升降盤(11)、設置在底板(1)上的旋轉電機(13)、套裝在旋轉電機(13)旋轉端的主動皮帶輪(14)、套裝在螺紋桿(6)上的從動皮帶輪(15)和套裝在主動皮帶輪(14)與從動皮帶輪(15)上的皮帶(16)構成，所述躺床本體(2)上設有清潔機構；所述清潔機構由設置在底板上且位于靠背板(3)一側的床頭靠板(17)、開在床頭靠板(17)上表面的滑槽(18)、嵌裝在滑槽(18)內的驅動小車(19)、固定在驅動小車(19)上表面立桿(20)、設置在立桿(20)上表面的清潔軟管(21)和分別連接在清潔軟管(21)兩端的清潔箱(22)與噴槍(23)構成；所述清潔箱上設有續液機構；所述續液機構由設置在清潔箱(22)內的液位傳感器(24)、設置在清潔箱(22)上表面的上表面的續液箱(25)、沿縱向從上到下依次開在續液箱(25)側表面的開口A(26)與開口B(27)、一端密封連接在開口A(26)內且另一端插入清潔箱(22)上表面的L形管A(28)、一端密封連接在開口B(27)內且另一端插入清潔箱(22)內的L形管B(29)、設置在續液箱(25)內的液位傳感器A(30)、一端與續液箱(25)連接的連接管(31)、連接在連接管(31)另一端的備用水箱(32)和設置在連接管(31)上的抽吸泵(33)構成；所述清潔軟管通過水管(5)分別與清潔箱和噴槍連接。

本實施方案的特點為，底板上設有躺床本體，躺床本體與底板之間設有支撐調整機構，支撐調整機構由鉸鏈連接在躺床本體一側表面的靠背板、一端鉸鏈連接在靠背板下表面另一端固定在底板上的支撐桿A、一端固定在躺床本體下表面且接觸點形成矩形的多個支撐桿、設置在底板上的螺紋桿、套裝在螺紋桿上且內側表面開有內螺紋的轉輪、設置在底板上且位于螺紋桿兩側的豎直滑軌、一端嵌入豎直滑軌內另一端固定在轉輪相對兩側的一對滑桿、固定在轉輪上表面且套裝在螺紋桿的升降盤、設置在底板上的旋轉電機、套裝在旋轉電機旋轉端的主動皮帶輪、套裝在螺紋桿上的從動皮帶輪和套裝在主動皮帶輪與從動皮帶輪上的皮帶構成，躺床本體上設有清潔機構,該設備是一種可以讓病人躺下進行上藥或者清洗的設備，避免了病人微動的現象。

在本實施方案中，控制器的輸出端1與旋轉電機的輸入端相連，控制器的輸出端2與抽吸泵的輸入端相連，控制器控制旋轉電機和抽吸泵工作，底板上的旋轉電機正常工作，旋轉電機的旋轉端旋轉，帶動主動皮帶輪轉動，主動皮帶輪轉動通過皮帶帶動從動皮帶輪轉動，使得螺紋桿轉動，由于轉輪相對兩側設有一對滑桿，滑桿在豎直滑軌內滑動，使得套裝在螺紋桿上且內側表面開有內螺紋的轉輪進行上下運動，帶動升降盤上下運動，通過支撐桿將躺床本體向下移動，且靠背板下表面鉸鏈連接有支撐桿A，從而背靠板與躺床本體成一定角度，驅動小車在床頭靠板上表面的滑槽內移動到所需位置，噴槍通過水管經清潔軟管從清潔箱內抽取清潔液進行作業，清潔箱內設有液位傳感器，時刻感知清潔箱內的液位變化，并通過自動續液裝置進行自動續液，此結構簡單實用，具有新穎性，自動化強，節約了人力資源，提高了效率。

在本實施方案中，當清潔箱內的液體高度變低時，續液箱通過密封于開口A內的L形管A向清潔箱內加入液體，當續液箱內的液體設定高度相對于清潔箱的高度偏低時，提取箱體通過密封于開口B內的L形管B向續液箱內加入液體，當續液箱的高度低于一定值時，被液位傳感器A感應，抽吸泵開始工作，將備用水箱內的液體抽到續液箱內，當水的位置到達一定高度后，再次被液位傳感器A感應，抽吸泵停止工作，從而實現自動續液的作業，簡單方便，自動化強。

上述技術方案僅體現了本發明技術方案的優選技術方案，本技術領域的技術人員對其中某些部分所可能做出的一些變動均體現了本發明的原理，屬于本發明的保護范圍之內。
