本發明涉及日常用品領域，尤其涉及一種智能電動牙刷。

背景技術：
：

牙刷是用于清潔牙齒的一種刷子，由于刷牙過程并不是十分舒適，所以很多人在刷牙過程會誤認為時間過去挺久了，導致牙齒沒刷干凈，而且對于尚未養成刷牙好習慣的兒童，遵守刷牙時間的時間跟次數更是難上加難，家長也無法時時刻刻督促孩子刷牙。

技術實現要素：
：

本發明的目的在于提供一種智能電動牙刷。

為達到上述目的，本發明采用如下技術方案：包括刷頭、手柄、開關、無線充電模塊、充電指示燈、鋰電池、控制器、微型電動機和無線充電座，所述控制器集成了藍牙模塊，控制器連接著無線充電模塊和微型電動機，控制器連接著數據存儲芯片，鋰電池為牙刷內各個用電單元提供電力。

進一步的，牙刷有相應手機APP與該牙刷上的藍牙模塊配套使用。

進一步的，手柄上設有藍牙連接開關，該藍牙連接開關連接著控制器。

進一步的，手柄上設有時限提醒燈，該時限提醒燈連接著控制器。

優選的，刷頭底部設有凹螺紋，手柄頂部設有凸螺紋，凹凸螺紋相對應。

優選的，刷頭頸部設有一個漏斗槽，該漏斗槽連通著旁邊的漏斗咀，漏斗咀的孔徑大小遠小于漏斗槽的孔徑大小。

本發明的優點在于：

1，刷牙信息的記錄能幫助使用者更好地知道相關的刷牙具體數據，根據這些數據制定更合理的刷牙習慣；

2，刷牙時限提醒能幫助使用者準確地知道是否已經達到設定的刷牙時間，養成良好的刷牙習慣；

3，刷頭可更換避免了扔掉整只牙刷的浪費；

4，漏斗槽和漏斗咀的設計讓使用者無需漱口杯也能輕易漱口。

附圖說明：

附圖1為實施例1的一種智能電動牙刷的牙刷本體結構圖；

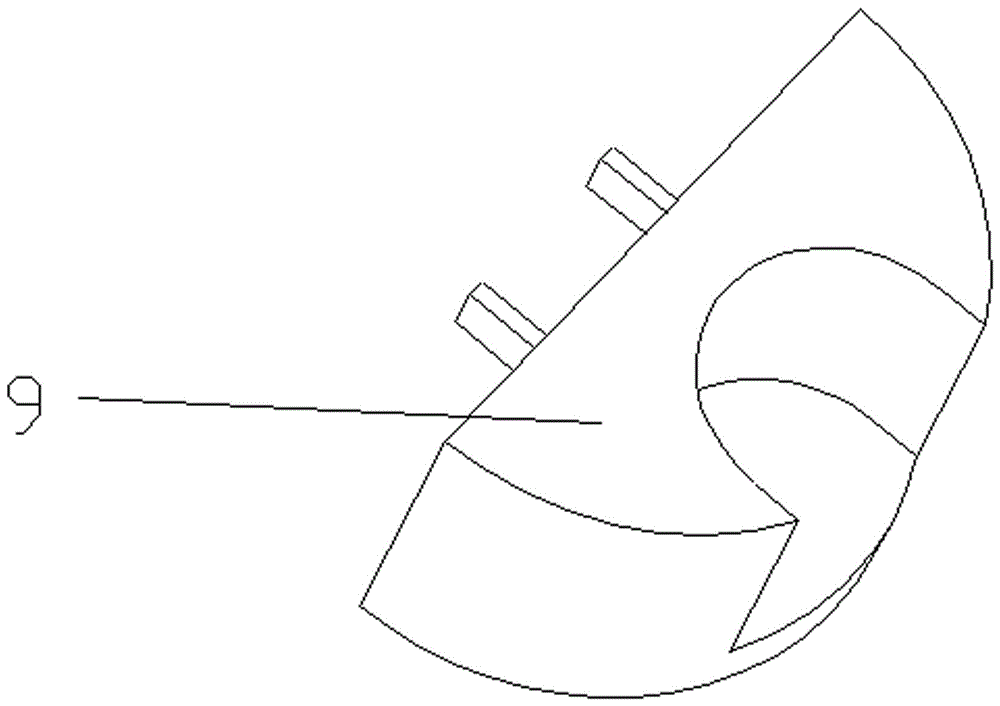

附圖2為實施例1的一種智能電動牙刷的無線充電座結構圖。

具體實施方式：

實施例1：參照圖1和圖2，包括刷頭1、手柄2、開關3、無線充電模塊4、充電指示燈5、鋰電池6、控制器7、微型電動機8和無線充電座9；第一次按下開關3，電動牙刷開啟，再次按下開關3，電動牙刷的震動頻率加劇，再次按下開關3，電動牙刷關閉；所述控制器7集成了藍牙模塊，控制器7連接著無線充電模塊4和微型電動機8，控制器5連接著數據存儲芯片，在每次電動牙刷關閉前，控制器5都會記錄下此次刷牙用時和牙刷震動檔位，同時還會存儲牙刷每天使用次數。

牙刷有相應手機APP與該牙刷上的藍牙模塊配套使用，手柄2上設有藍牙連接開關10，該藍牙連接開關10連接著控制器7，按下藍牙連接開關10，藍牙模塊啟動，連接手機APP，控制器7將存儲芯片內的數據通過藍牙模塊傳送給手機APP，使用者即可在手機APP上看到牙刷使用者的相關使用信息，包括每次刷牙時長、震動檔位和每天刷牙次數。

手柄2上設有時限提醒燈11，該時限提醒燈11連接著控制器7，使用者可在手機APP與牙刷相連時，在手機APP上設置刷牙時限，在使用者刷牙的過程中且刷牙時間尚未達到設置的時限，時限指示燈11會保持長亮狀態直到設置時限的到來才會關閉。

為進一步提高該牙刷的環保性，刷頭1底部設有凹螺紋，手柄2頂部設有凸螺紋，凹凸螺紋相對應，當牙刷使用時間過長刷毛損壞時，可直接旋轉刷頭1，刷頭1與手柄2即可分離，這時就可替換新的刷頭1，避免扔掉整只牙刷造成浪費。

刷頭1頸部設有一個漏斗槽12，該漏斗槽12連通著旁邊的漏斗咀13，漏斗咀13的孔徑大小遠小于漏斗槽12的孔徑大小，在不使用漱口杯的情況下，將牙刷的漏斗槽12對準水龍頭的水流，水流即會從漏斗咀13向上噴涌，使用者用嘴巴可以輕松接到水，達到漱口的效果。

當然，以上僅為本發明較佳實施方式，并非以此限定本發明的使用范圍，故，凡是在本發明原理上做等效改變均應包含在發明的保護范圍內。
