本發明涉及醫療器械設備技術領域，具體為一種新型輸液器。

背景技術：

輸液器是一種輸液用的醫療器械。傳統的輸液方法是把裝在瓶中或輸液袋中斷液體懸掛在高處，利用重力的作用使液體通過輸液皮管流入靜脈內，流量的大小由安放在皮管上的夾子來進行手工調節，調節的指標是看滴管中的滴速。這種結構的輸液器，使用操作不便，不能提高對患者的服務效率。

普通輸液器在輸液或換液時，如果輸液管路中混入較大的氣泡，就可能導致患者發生靜脈空氣栓塞，嚴重的甚至會危及生命。

普通輸液器的藥液過濾器濾膜孔徑為（20±1）μm，過濾精度低，懸浮顆粒的直徑都在１５微米以下，這些微粒一旦進入人體就會積聚在血管內，并且很難排出體外，對人體的危害幾乎不可逆轉。嚴重時會發生肉牙腫等不良后果。因此，為癌癥病人治療用藥時不能使用傳統輸液器。

技術實現要素：

本發明的目的在于提供 一種新型輸液器，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種新型輸液器,包括輸液瓶、滴斗和排空氣過濾結構，所述輸液瓶底部通過輸液管連接滴斗，所述滴斗內部為空腔，所述滴斗底端通過輸液管與排空氣過濾結構連接，所述滴斗內設有自動止閉開關，自動止閉開關包括支盤、浮塞，所述支盤上設有透液孔，支盤底部設有浮塞，所述浮塞與支盤之間設有彈簧，所述滴斗底部設有閥孔，浮塞的頭部壓住閥孔；所述排空氣過濾結構包括外殼、分布球，所述外殼與分布球內部之間的上半圓部分內設有透氣膜，下半圓部分內設有精密過濾膜，且外殼上設有排氣孔，所述精密過濾膜與透氣膜連接處設有汽水隔板；所述支盤的中心插接有彈簧套，所述浮塞的根部設有套孔，所述套孔套在彈簧套外，所述彈簧一端套設在彈簧套內，彈簧的另一端壓住浮塞。

優選的，所述排空氣過濾結構底部設有方頭導柱，所述分布球為圓形結構，分布球軸心底部設有與方頭導柱相配合的導孔，軸心中部設有垂直螺桿套，所述方頭導柱軸心豎直設有螺桿腔和齒輪腔，螺桿腔套設有垂直螺桿，所述垂直螺桿底部伸入方頭導柱內的齒輪腔與垂直傘齒連接，所述垂直螺桿與垂直螺桿套螺紋連接，所述排空氣過濾結構一側設有調節手輪，所述調節手輪連接轉軸，所述轉軸一端伸入方頭導柱內的齒輪腔與水平傘齒連接，所述垂直傘齒與水平傘齒配合嚙合連接；所述方頭導柱底部設有出液接頭，所述出液接頭連接輸液管，所述輸液管另一端設有針頭。

與現有技術相比，本發明的有益效果是：

1.克服現有輸液器容易殘留空氣氣體氣泡的缺陷。

2.可自動止閉輸液器，阻止空氣進入血管，防止了空氣進入到患者的體內，或出現導致回血的意外情況。

3.工藝簡單，成本低，過濾效果好，可阻擋氣體通過，當藥瓶的藥液流完后具有自動止液作用，換藥瓶時不用再排氣。

4.將排空氣過濾結構與齒輪滴速調整機構整合在一起，排空氣能力強大，對藥物無污染，并且控制滴速精準，不用損傷輸液管。同時減少了粘接縫，降低了漏液風險。

5.能夠通用于輸液瓶和輸液袋，而且在兩者的適用過程中，使用操作方便，提高對患者的服務效率。

附圖說明

圖1為本發明一種新型輸液器結構示意圖；

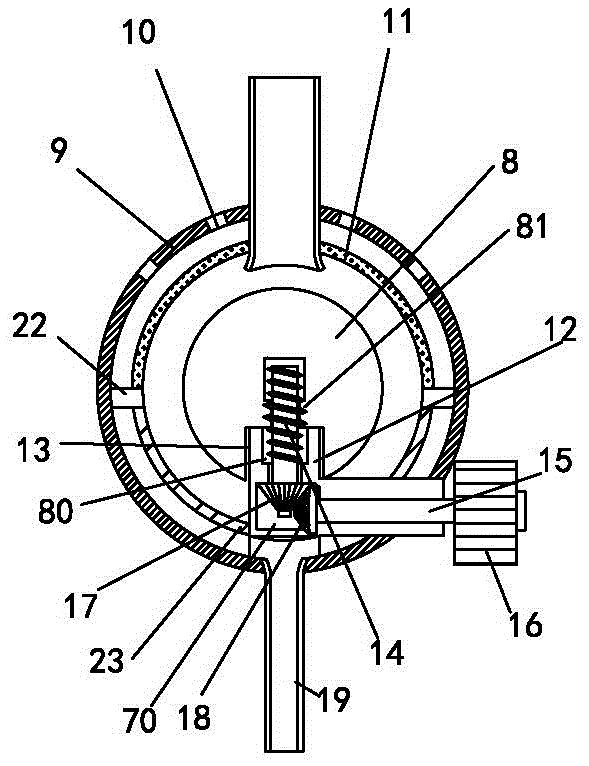

圖2為本發明排空氣過濾結構示意圖；

圖3為本發明滴斗結構示意圖。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1、2、3，本發明新型輸液器包括輸液瓶1、滴斗3和分布球8，所述輸液瓶1底部通過輸液管2連接滴斗3，所述滴斗3內部為空腔，所述滴斗3底端通過輸液管2與排空氣過濾結構連接，所述滴斗3設有自動止閉開關，自動止閉開關包括支盤4、浮塞6，所述支盤4上設有透液孔41，支盤4底部設有浮塞6，所述浮塞6與支盤4之間設有彈簧5，所述滴斗3底部設有閥孔7，浮塞6的頭部壓住閥孔7。

本發明改進在于：該新型輸液器，所述排空氣過濾結構包括外殼9、分布球8，所述外殼9與分布球8內部之間的上半圓部分內設有透氣膜11，下半圓部分內設有精密過濾膜23，且外殼9上設有排氣孔10，所述精密過濾膜23與透氣膜11連接處設有汽水隔板22，所述支盤4的中心插接有彈簧套51，所述浮塞6的根部設有套孔61，所述套孔61套在彈簧套51外，所述彈簧5一端套設在彈簧套51內，彈簧5的另一端壓住浮塞6，所述排空氣過濾結構底部設有方頭導柱12，所述分布球8為圓形結構，分布球8軸心底部設有與方頭導柱12相配合的導孔13，軸心中部設有垂直螺桿套，所述方頭導柱12軸心豎直設有螺桿腔80和齒輪腔70，螺桿腔套設有垂直螺桿14，所述垂直螺桿14底部伸入方頭導柱12內的齒輪腔與垂直傘齒17連接，所述垂直螺桿14與分布球8內部的垂直螺桿套81螺紋連接，所述排空氣過濾結構一側設有調節手輪16，所述調節手輪16連接轉軸15，所述轉軸15一端伸入方頭導柱12內的齒輪腔70與水平傘齒18連接，所述垂直傘齒17與水平傘齒18配合嚙合連接。該齒輪滴速調整機構控制滴速精準，不用損傷輸液管。

所述方頭導柱12底部設有出液接頭19，所述出液接頭19連接輸液管20，所述輸液管20另一端設有針頭21。

本發明的工作原理：滴斗3設有自動止閉開關，液面上升至浮塞6時，隨著液面上升，浮塞6會在浮力的作用下浮起，自動打開輸液管2管口，藥液通過輸液管2管口流到輸液管2路中去，起到防滴空作用，防止了空氣進入到患者的體內，或出現導致回血的意外情況。當輸液將近完成時，藥液液面在滴斗2中下降，浮塞6隨著液面下降在彈簧5作用下而下降，直至液面低于浮塞6浮力位以下時，作用于浮塞6上的浮力消失，則在其重力下，牢牢地封堵住輸液管2管口，使空氣不能進入到輸液管2路中，起到免排氣作用，使得換藥瓶時不用再排氣。

然后藥液流進入分布球8，在分布球8的壓力下，藥液所殘留的空氣氣體氣泡壓迫至透氣膜11，然后，這些空氣氣體氣泡經由外殼9、汽水隔板22和空氣精密過濾膜23構成的排氣腔的排氣孔10排除掉；藥液流進分布球8下半球后，通過精密過濾膜23后進入由外殼9、汽水隔板22和精密過濾膜23構成的過濾腔匯聚，精密過濾空氣氣體氣泡，最后經出液口輸進臨床病患者的身體內。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
