本發明涉及穿刺針技術領域，尤其涉及一種用于肺部結節術前CT引導下定位的穿刺針。

背景技術：

現今市場上出現眾多的穿刺針產品，但是市場上的穿刺針產品由于在技術上制作的不全面成為了廣大使用者在使用過程中所煩惱的事情，一方面，市場上的穿刺針產品在穿刺針的針管上沒有設置刻度線，從而無法粗略估計針管插入病人患處的深度，另一方面，市場的大部分的穿刺針的針管末端沒有安裝針管卸載鈕，從而無法對不同型號的針管進行卸載更換工作。本套一種用于肺部結節術前CT引導下定位的穿刺針在上述問題所在的技術上做的十分成熟，方便廣大使用者購買使用。

技術實現要素：

本發明的目的是為了解決現有技術中存在的缺點，而提出的一種用于肺部結節術前CT引導下定位的穿刺針。

為了實現上述目的，本發明采用了如下技術方案：

一種用于肺部結節術前CT引導下定位的穿刺針，包括插口、針管、醫用細棒、藥物黏貼口、細棒連接端和蘑菇頭；所述針管左側上方安裝有連接口；且連接口右側下方安裝有插口；所述插口上方右側安裝有金屬邊框；且金屬邊框右側下方安裝有醫用細棒；所述醫用細棒右側安裝有微型定位器；且微型定位器右側安裝有藥物黏貼口；所述藥物黏貼口左側安裝有針管卸載鈕；且針管卸載鈕左側安裝有細棒連接端；所述細棒連接端左側下方安裝有透明針座；且透明針座左側上方安裝有指槽；所述針管左側上方安裝有針尖；且針尖右側下方安裝有蘑菇頭；所述蘑菇頭左側上方安裝有針孔。

優選的，所述針管為不銹鋼材料制作而成的空心圓管結構。

優選的，所述醫用細棒為不銹鋼材料制作而成的圓柱結構。

優選的，所述藥物黏貼口左側安裝有刻度線。

優選的，所述針尖右側下方安裝有細棒卸載鈕。

本發明中，通過在穿刺針上設置有刻度線，刻度線能夠粗略顯示出針管插入的深度，從而在直觀上提醒使用者對穿刺針的插入深度進行控制，通過在穿刺針上安裝有針管卸載鈕，針管卸載鈕能夠對針管進行卸載，然后可以在針管卸載鈕上安裝不同型號的針管進行使用，通過在穿刺針上安裝有細棒卸載鈕，可以通過細棒卸載鈕對醫用細棒進行卸載，然后在細棒卸載鈕安裝上不同信號醫用細棒進行使用。

附圖說明

圖1為本發明提出的一種用于肺部結節術前CT引導下定位的穿刺針的結構示意圖；

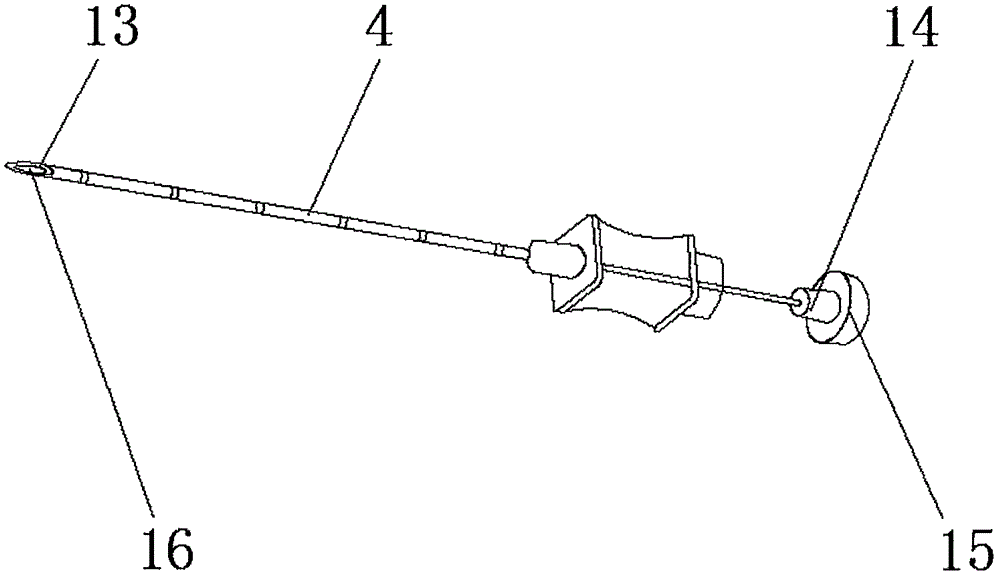

圖2為本發明提出的一種用于肺部結節術前CT引導下定位的穿刺針的主觀結構示意圖。

圖中：1-連接口；2-插口；3-金屬邊框；4-針管；5-醫用細棒；6-微型定位器；7-藥物黏貼口；8-刻度線；9-針管卸載鈕；10-細棒連接端；11-透明針座；12-指槽；13-針尖；14-細棒卸載鈕；15-蘑菇頭；16-針孔。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

參照圖1-2，一種用于肺部結節術前CT引導下定位的穿刺針，包括插口2、針管4、醫用細棒5、藥物黏貼口7、細棒連接端10和蘑菇頭15；針管4左側上方安裝有連接口1；且連接口1右側下方安裝有插口2；插口2上方右側安裝有金屬邊框3；且金屬邊框3右側下方安裝有醫用細棒5；醫用細棒5右側安裝有微型定位器6；且微型定位器6右側安裝有藥物黏貼口7；藥物黏貼口7左側安裝有針管卸載鈕9；且針管卸載鈕9左側安裝有細棒連接端10；細棒連接端10左側下方安裝有透明針座11；且透明針座11左側上方安裝有指槽12；針管4左側上方安裝有針尖13；且針尖13右側下方安裝有蘑菇頭15；蘑菇頭15左側上方安裝有針孔16；針管4為不銹鋼材料制作而成的空心圓管結構；醫用細棒5為不銹鋼材料制作而成的圓柱結構；藥物黏貼口7左側安裝有刻度線8；針尖13右側下方安裝有細棒卸載鈕14。

工作原理：當使用一種用于肺部結節術前CT引導下定位的穿刺針時，醫護人員將有待進行肺部結節術的患者進行CT處理時，用該穿刺針對病人的患處進行應用，醫護人員將該穿刺針的針管4插入到病人的由CT引導下的患處，針管4上面的刻度線8能夠粗略顯示出針管插入患處的深度，當到達CT所指定的患處時，醫護人員手指按動蘑菇頭15上面的指槽12，使得通過針管4的醫用細棒5從針孔16處顯露出來，醫用細棒5上安裝的微型定位器6能夠定位出病人患處的準確用藥位置，圖案在微型定位器6所連接的電腦上顯示出來，醫用細棒5上的藥物黏貼口7則能夠黏貼藥物對病人患處進行擦拭，使用者還可以去除醫用細棒5，利用透明針座11連接注射器對病人進行注射工作。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。
