本發明涉及醫療器械領域，具體涉及一種能轉換形態的防肌肉萎縮型輪椅。

背景技術：

輪椅不僅是肢體傷殘者和行動不便人士的代步工具，也是康復的重要工具，輪椅能幫助肢體傷殘者和行動不便人士出行，同時幫助他們更加積極的參與各種社會活動。輪椅又分為普通輪椅、手搖輪椅、電動輪椅和智能輪椅。

輪椅通常是給行動不方便或肢體傷殘的人士使用的，而他們中大多只能進行短時間的運動或者根本不能進行運動，這樣長時間缺乏鍛煉會造成一定程度的肌肉萎縮，而現有技術中的輪椅通常不具備減緩肌肉萎縮速度的功能，同時長時間的坐在輪椅上會給脊柱增加負擔，因此為了保護脊柱，在坐一段時間后需要躺下休息一段時間，而讓坐在輪椅上的人在床和輪椅間來回移動是十分不方便的，現在的輪椅又都不能作為臨時的床進行使用。

技術實現要素：

本發明的目的在于提供一種能轉換形態的防肌肉萎縮型輪椅，解決現有技術中的輪椅無法減緩肌肉萎縮速度的問題，同時解決現有的輪椅無法當作床來使用的問題。

為解決上述的技術問題，本發明采用以下技術方案：

一種能轉換形態的防肌肉萎縮型輪椅，包括輪架、腳踏裝置、扶手、蓄電池和電動調節座椅，上述輪架前后兩端的底部分別設有前輪和驅動后輪；腳踏裝置設置在輪架的前端，包括相互平行設置的兩根連桿和設置在連桿上的踏板，上述連桿上還設有震動腰帶；電動調節座椅包括坐墊和椅背，上述坐墊水平的設置輪架上，椅背位于輪架的后端，坐墊和椅背均為雙層結構，從外到內依次為接觸層和按摩層，按摩層的上表面設有兩個以上的震動機座，震動機座上設有震動頭，接觸層上與震動機座對應的位置處設有震動孔位，震動孔位的形狀、大小與震動頭相適配，震動頭從震動孔位處探出，電動調節座椅的底部還設有折疊板，繞電動調節座椅的前端向前展開后，折疊板的底面上設有支撐裝置，上述扶手設置在坐墊的兩側，扶手上設有震動腰帶和控制器，上述驅動后輪、震動腰帶和震動機座均與蓄電池電連接，蓄電池與控制器電信號連接。

使用能轉換形態的防肌肉萎縮型輪椅時，通過扶手上的控制器可以控制驅動后輪的啟停，還可以控制震動腰帶和震動機座的震動，通過驅動后輪的啟停來使輪椅前進或停止，這樣相比于傳統的輪椅更加的省力，震動腰帶形狀如腰帶，使用時可以圍在背部、臂部、腰部、腹部、臀部、大腿、小腿七大部位，啟動后會進行震動，能起到鍛煉肌肉的作用，需要使用輪椅的大多為手腳不方便的人，通常只能進行短時間的運動或者不能運動，這樣長時間缺乏鍛煉會造成一定程度的肌肉萎縮，在扶手處和連桿處設有震動腰帶，當人們坐在輪椅上時，用震動腰帶將手臂、大腿和小腿圍起來，然后通過控制器啟動震動腰帶，就能對坐在輪椅上的人的手臂、大腿和小腿上的肌肉進行按摩加速血液循環，同時肌肉的小幅抖動能在一定程度上代替鍛煉，通過控制器將震動機座和蓄電池之間的電路連通時，震動機座內的微型振動馬達開始高頻震動，從而帶動震動頭震動，震動頭能對電動調節座椅上的人的背部和臀部進行按摩，有效的促進血液循環，緩解坐在輪椅上的人背部和臀部的疲勞，通過電動調節座椅和震動腰帶的配合，能對坐在輪椅上的人的全身的肌肉進行鍛煉和放松，這樣能有效的減緩肌肉萎縮的速度，同時促進血液循環使身體恢復的更快，而長時間的保持坐立的姿勢會給脊柱造成負擔，因此為了保護脊柱，坐一段時間后需要躺下休息一段時間，而讓坐在輪椅上的人在床和輪椅間來回移動是十分不方便的，這時只需要通過控制器來控制電動調節座椅的椅背繞坐墊的后端轉動，將椅背調成水平的，然后再將電動調節座椅底部的折疊板繞電動調節座椅的前端展開，并在展開后放下折疊板底面上的支撐裝置，就能讓輪椅變成一張臨時的床，坐在輪椅上的人就能躺下進行休息，這樣做的優點是使坐在輪椅上的人不用在床和輪椅間來回移動，而且隨時隨地，即使在外面也可以躺下休息。

作為本發明的進一步優選，上述踏板為拆卸式踏板，踏板與連桿間的連接方式為鉸接，踏板的前端設有LED燈，LED燈與蓄電池電連。踏板與連桿間的連接方式為鉸接，這樣能隨時將踏板取下，方便對踏板進行清洗，而在踏板的前端設置LED燈，能在夜晚出行時對路面進行照明，增加了安全性。

作為本發明的進一步優選，上述支撐裝置包括氣缸和支撐桿，氣缸固定在折疊板上并與蓄電池電連接，支撐桿包括調節段和折疊段，調節段的上端與氣缸相連，下端與折疊段的上端活動相連。將折疊板展開時，支撐裝置被放下用于對折疊板進行支撐，此時支撐桿通過氣缸與折疊板相連，并垂直于折疊板設置，由于支撐桿與氣缸相連，因此在氣缸的作用下，能對折疊板和坐墊間的角度進行調節，讓躺在輪椅上的人更加的舒適，而為了能將折疊板收起，將支撐桿分為了調節段和折疊段，要將折疊板收在電動調節座椅的底部，就需要在將折疊板收起之前讓折疊段繞調節段的下端折疊成水平方向。

作為本發明的進一步優選，上述支撐桿的下端設有滑輪部，滑輪部包括滑輪和收納槽，收納槽設置在支撐桿的下端，滑輪沿豎直方向活動的設置在收納槽內。在支撐桿的下端設置收納槽和滑輪，當需要移動變成床后的輪椅時，將滑輪從收納槽內拉出并固定，當需要固定變成床后的輪椅時，將滑輪收入收納槽即可。

作為本發明的進一步優選，上述控制器上還設有語音識別模塊。在控制器上設置語音識別模塊，這樣就能通過說話對輪椅發出控制指令，使控制更加的方便。

作為本發明的進一步優選，上述震動頭上還設有震動頭套，震動頭套的形狀、大小與震動頭的形狀、大小相適配。在震動頭上設置震動頭套能使清潔更加的方便，在清潔時只需將震動頭套取下，清洗震動頭套即可。

與現有技術相比，本發明至少能達到以下有益效果中的一項：

1.在電動調節座椅的坐墊和椅背上設置了震動機座和震動頭，將震動機座和蓄電池之間的電路連通時，震動頭能在震動機座的作用下進行震動，能對坐在輪椅上的人的背部和臀部起到按摩的作用，促進背部和臀部的血液循環，而在扶手處和連桿處設置震動腰帶，則能對手臂和腿進行按摩，同時起到鍛煉的作用，在震動腰帶和震動頭的配合下，能對坐在輪椅上的人全身的肌肉進行鍛煉和放松，這樣能有效的減緩肌肉萎縮的速度，同時促進血液循環使身體恢復的更快。

2.控制電動調節座椅的椅背，在電動調節座椅的椅背和折疊板的配合下，能使輪椅變成一張臨時的床，能隨時隨地躺下進行休息，減少輪椅上的人脊柱的負擔，而且優點在于能隨時隨地的使用，同時還可以通過氣缸來調節折疊板與坐墊間的角度，使躺著的人具有更好的舒適度。

3.由于設置了語音識別模塊，因此輪椅的控制更加的方便，而在震動頭上設置的震動頭套能使震動頭的清潔更加的方便快捷。

附圖說明

圖1為本發明結構示意圖。

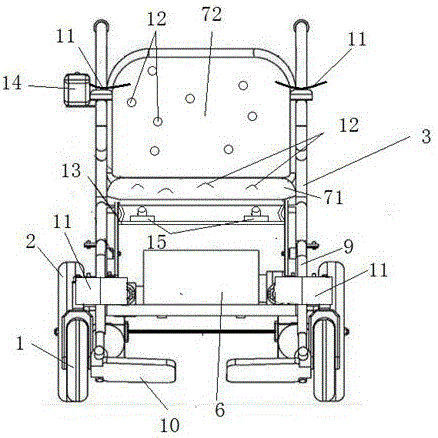

圖2為本發明的正視圖。

圖3為支撐桿的結構示意圖。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

具體實施例1：

圖1和圖2示出了能轉換形態的防肌肉萎縮型輪椅，包括輪架3、腳踏裝置、扶手5、蓄電池6和電動調節座椅7，上述輪架3前后兩端的底部分別設有前輪1和驅動后輪2；腳踏裝置設置在輪架3的前端，包括相互平行設置的兩根連桿9和設置在連桿9上的踏板10，上述連桿9上還設有震動腰帶11；電動調節座椅7包括坐墊71和椅背72，上述坐墊71水平的設置輪架3上，椅背72位于輪架3的后端，坐墊71和椅背72均為雙層結構，從外到內依次為接觸層和按摩層，按摩層的上表面設有兩個以上的震動機座，震動機座上設有震動頭12，接觸層上與震動機座對應的位置處設有震動孔位，震動孔位的形狀、大小與震動頭12相適配，震動頭12從震動孔位處探出，電動調節座椅7的底部還設有折疊板13，繞電動調節座椅7的前端向前展開后，折疊板13的底面上設有支撐裝置，上述扶手5設置在坐墊71的兩側，扶手5上設有震動腰帶11和控制器14，上述驅動后輪2、震動腰帶11和震動機座均與蓄電池6電連接，蓄電池6與控制器14電信號連接。

使用能轉換形態的防肌肉萎縮型輪椅時，通過扶手5上的控制器14可以控制驅動后輪2的啟停，還可以控制震動腰帶11和震動機座的震動，通過驅動后輪2的啟停來使輪椅前進或停止，這樣相比于傳統的輪椅更加的省力，震動腰帶11形狀如腰帶，使用時可以圍在背部、臂部、腰部、腹部、臀部、大腿、小腿七大部位，啟動后會進行震動，能起到鍛煉肌肉的作用，需要使用輪椅的大多為手腳不方便的人，通常只能進行短時間的運動或者不能運動，這樣長時間缺乏鍛煉會造成一定程度的肌肉萎縮，在扶手5處和連桿9處設有震動腰帶11，當人們坐在輪椅上時，用震動腰帶11將手臂、大腿和小腿圍起來，然后通過控制器14啟動震動腰帶11，就能對坐在輪椅上的人的手臂、大腿和小腿上的肌肉進行按摩加速血液循環，同時肌肉的小幅抖動能在一定程度上代替鍛煉，通過控制器14將震動機座和蓄電池6之間的電路連通時，震動機座內的微型振動馬達開始高頻震動，從而帶動震動頭12震動，震動頭12能對電動調節座椅7上的人的背部和臀部進行按摩，有效的促進血液循環，緩解坐在輪椅上的人背部和臀部的疲勞，通過電動調節座椅7和震動腰帶11的配合，能對坐在輪椅上的人的全身的肌肉進行鍛煉和放松，這樣能有效的減緩肌肉萎縮的速度，同時促進血液循環使身體恢復的更快，而長時間的保持坐立的姿勢會給脊柱造成負擔，因此為了保護脊柱，坐一段時間后需要躺下休息一段時間，而讓坐在輪椅上的人在床和輪椅間來回移動是十分不方便的，這時只需要通過控制器14來控制電動調節座椅7的椅背72繞坐墊71的后端轉動，將椅背72調成水平的，然后再將電動調節座椅7底部的折疊板13繞電動調節座椅7的前端展開，并在展開后放下折疊板13底面上的支撐裝置，就能讓輪椅變成一張臨時的床，坐在輪椅上的人就能躺下進行休息，這樣做的優點是使坐在輪椅上的人不用在床和輪椅間來回移動，而且隨時隨地，即使在外面也可以躺下休息。

具體實施例2：

本實施例是在具體實施例1的基礎上對踏板10的結構進行了進一步的說明，上述踏板10為拆卸式踏板，踏板10與連桿9間的連接方式為鉸接，踏板10的前端設有LED燈，LED燈與蓄電池6電連接。踏板10與連桿9間的連接方式為鉸接，這樣能隨時將踏板10取下，方便對踏板10進行清洗，而在踏板10的前端設置LED燈，能在夜晚出行時對路面進行照明，增加了安全性。

具體實施例3：

如圖3所示，本實施例是在具體實施例1的基礎上對支撐裝置的結構進行了詳細的說明，上述支撐裝置包括氣缸15和支撐桿16，氣缸15固定在折疊板13上并與蓄電池6電連接，支撐桿16包括調節段161和折疊段162，調節段161的上端與氣缸15相連，下端與折疊段162的上端活動相連。

將折疊板13展開時，支撐裝置被放下用于對折疊板13進行支撐，此時支撐桿16通過氣缸15與折疊板13相連，并垂直于折疊板13設置，由于支撐桿16與氣缸15相連，因此在氣缸15的作用下，能對折疊板13和坐墊71間的角度進行調節，讓躺在輪椅上的人更加的舒適，而為了能將折疊板13收起，將支撐桿16分為了調節段161和折疊段162，要將折疊板13收在電動調節座椅7的底部，就需要在將折疊板13收起之前讓折疊段162繞調節段161的下端折疊成水平方向。

具體實施例4：

本實施例是在具體實施例3的基礎上對支撐桿16的結構進行了進一步的說明，上述支撐桿16的下端設有滑輪部，滑輪部包括滑輪163和收納槽164，收納槽164設置在支撐桿16的下端，滑輪163沿豎直方向活動的設置在收納槽164內。在支撐桿16的下端設置收納槽164和滑輪163，當需要移動變成床后的輪椅時，將滑輪163從收納槽164內拉出并固定，當需要固定變成床后的輪椅時，將滑輪163收入收納槽164即可。

具體實施例5：

本實施例是在具體實施例1的基礎上對控制器14的結構進行了進一步的說明，上述控制器14上還設有語音識別模塊。在控制器14上設置語音識別模塊，這樣就能通過說話對輪椅發出控制指令，使控制更加的方便。

具體實施例6：

本實施例是在具體實施例1的基礎上增設了震動頭套，上述震動頭12上還設有震動頭套，震動頭套的形狀、大小與震動頭12的形狀、大小相適配。在震動頭12上設置震動頭套能使清潔更加的方便，在清潔時只需將震動頭套取下，清洗震動頭套即可。

盡管這里參照本發明的多個解釋性實施例對本發明進行了描述，但是，應該理解，本領域技術人員可以設計出很多其他的修改和實施方式，這些修改和實施方式將落在本申請公開的原則范圍和精神之內。更具體地說，在本申請公開、附圖和權利要求的范圍內，可以對主題組合布局的組成部件和/或布局進行多種變型和改進。除了對組成部件和/或布局進行的變形和改進外，對于本領域技術人員來說，其他的用途也將是明顯的。
