本發明涉及一種激光器，尤其是一種980nm與2100nm鈥激光雙波長治療儀。

背景技術：

目前，20世紀人類發明的激光已被廣泛地應用于生產、生活的各個領域，作為在醫療領域的應用，激光已用于治療腦部疾病、心血管疾病、糖尿病、惡性腫瘤、白血病、精神科疾病、銀屑病、鼻炎等癥。為更好地充分發揮激光的醫療作用，人們做出了各種努力，如中國發明專利申請CN 106137388 A于2016年11月23日公布的一種鈥激光治療儀。該治療儀主要由依次連接的鈥激光器、光纖和探測治療裝置，以及與探測治療裝置相連的控制裝置、置于光纖末端的內窺鏡組成；治療時，控制裝置在探測治療裝置獲取的治療對象的成分、密度或硬度的基礎上，控制鈥激光器輸出相對應的激光功率值。這種鈥激光治療儀雖可用于人體內結石的粉碎和各種組織的切割、汽化治療，卻也存在著欠缺之處，首先，單一的輸出波長限制了治療的范圍，使其治療面受限；其次，波長為2100nm的鈥激光為人眼不可見的中紅外光，在治療的過程中，醫護人員難以將其精確地對準患處，從而極易損傷人體的正常組織，進而引發醫療事故。

技術實現要素：

本發明要解決的技術問題為克服現有技術中的欠缺之處，提供一種結構簡單、裝調便捷，具有光斑指示的980nm與2100nm鈥激光雙波長治療儀。

為解決本發明的技術問題，所采用的技術方案為：980nm與2100nm鈥激光雙波長治療儀包括輸出波長為2100nm的鈥激光器和與其相連的光纖，特別是，

所述治療儀還包含輸出波長為532nm的激光器和980nm的激光器；

所述輸出波長為532nm的激光器的光路上依次置有第一45゜角反射鏡、非球面透鏡和光纖，所述第一45゜角反射鏡的入射面鍍有532nm的增透膜，透射面鍍有532nm的增透膜、980nm和2100nm的全反膜，所述非球面透鏡的焦距為15～25mm，其雙面均鍍有532nm、980nm和2100nm的增透膜；

所述輸出波長為980nm的激光器的光路上依次置有第二45゜角反射鏡、第一45゜角反射鏡、非球面透鏡和光纖，其中，第二45゜角反射鏡的入射面面對第一45゜角反射鏡的透射面，所述第二45゜角反射鏡的入射面鍍有980nm的反射膜和2100nm的增透膜、透射面鍍有2100nm的增透膜；

所述輸出波長為2100nm的鈥激光器的光路上依次置有第三45゜角反射鏡、第二45゜角反射鏡、第一45゜角反射鏡、非球面透鏡和光纖，其中，第三45゜角反射鏡的入射面面對第二45゜角反射鏡的透射面，所述第三45゜角反射鏡的入射面鍍有2100nm的全反膜。

作為980nm與2100nm鈥激光雙波長治療儀的進一步改進：

優選地，第一45゜角反射鏡、第二45゜角反射鏡、第三45゜角反射鏡和非球面透鏡的材質均為白寶石，或氟化鈣。

優選地，輸出波長為532nm的激光器為半導體激光器。

優選地，輸出波長為980nm的激光器為半導體激光器。

優選地，光纖的直徑≤200μm。

優選地，光纖為單模光纖，或多模光纖。

相對于現有技術的有益效果是：

采用這樣的結構后，本發明既由于具有980nm和2100nm兩種不同的治療用激光，而使功能得到了互補，進一步地拓展了鈥激光治療儀的適用范圍，不僅使2100nm激光可應用于皮膚科、五官科、婦產科、消化科、呼吸道、腰椎間盤突出癥、泌尿道等體表、腔道及腔內贅生物及良惡腫瘤的凝固、汽化治療，且可經內窺鏡應用于泌尿系統結石、表淺尿路腫瘤的切除、尿道及輸尿管管腔狹窄的內切開等疾病的凝固、汽化治療，也使特別適合微創手術的980nm激光得以同機或同時施展，為迅速根治頸、腰椎間盤突出癥，以及解決令人煩惱的面部潮紅、櫻桃狀血管瘤祛除紅血絲提供了非常好的一體化治療平臺；又有著在功能同時涵蓋980nm和2100nm激光治療儀的基礎上，具有結構簡單、裝調便捷的優點；還將包括指示光在內的三種激光光路完全重合，并由單一光纖同光軸輸出，除極便于精準治療之外，且同時還極大地降低了制造的成本，使其具有極高的性價比；更因980nm和2100nm激光雙波長同時照射的綜合作用，而使激光治療的效果得到了提升。

附圖說明

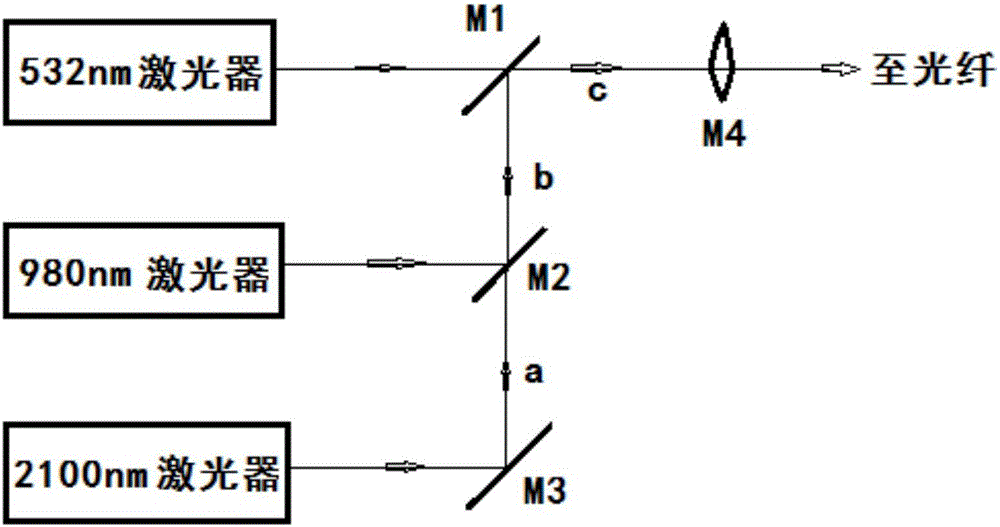

圖1是本發明的一種光路基本結構示意圖。

具體實施方式

下面結合附圖對本發明的優選方式作進一步詳細的描述。

參見圖1，980nm與2100nm鈥激光雙波長治療儀的構成如下：

治療儀由輸出波長為532nm的激光器、980nm的激光器和2100nm的鈥激光器，以及置于上述各激光器光路上的反射鏡、透鏡和光纖組成。其中，

輸出波長為532nm的激光器的光路上依次置有第一45゜角反射鏡M1、非球面透鏡M4和光纖；其中，輸出波長為532nm的激光器為半導體激光器，第一45゜角反射鏡M1和非球面透鏡M4的材質均為白寶石(或氟化鈣)，光纖為單模光纖(或多模光纖)，其直徑為150(可≤200)μm。第一45゜角反射鏡M1的入射面鍍有532nm的增透膜，透射面鍍有532nm的增透膜、980nm和2100nm的全反膜。非球面透鏡M4的焦距為20(可為15～25)mm，其雙面均鍍有532nm、980nm和2100nm的增透膜。

輸出波長為980nm的激光器的光路上依次置有第二45゜角反射鏡M2、第一45゜角反射鏡M1、非球面透鏡M4和光纖；其中，第二45゜角反射鏡M2的入射面面對第一45゜角反射鏡M1的透射面，輸出波長為980nm的激光器為半導體激光器，第二45゜角反射鏡M2的材質為白寶石(或氟化鈣)。第二45゜角反射鏡M2的入射面鍍有980nm的反射膜和2100nm的增透膜、透射面鍍有2100nm的增透膜。

輸出波長為2100nm的鈥激光器的光路上依次置有第三45゜角反射鏡M3、第二45゜角反射鏡M2、第一45゜角反射鏡M1、非球面透鏡M4和光纖；其中，第三45゜角反射鏡M3的入射面面對第二45゜角反射鏡M2的透射面，第三45゜角反射鏡M3的材質為白寶石(或氟化鈣)。第三45゜角反射鏡M3的入射面鍍有2100nm的全反膜。

本發明工作時，532nm激光器輸出的波長為532nm激光透射第一45゜角反射鏡M1和非球面透鏡M4后至光纖。

980nm激光器輸出的波長為980nm激光經第二45゜角反射鏡M2全反射后，再經第一45゜角反射鏡M1的全反射，在c處與532nm激光重合后，一起經非球面透鏡M4耦合至光纖。

2100nm鈥激光器輸出的波長為2100nm激光經第三45゜角反射鏡M3全反射，于a處的波長仍為2100nm，其透射第二45゜角反射鏡M2后，在b處與980nm激光重回，含有980nm激光和2100nm激光的重合激光經第一45゜角反射鏡M1的全反射，在c處與532nm激光重回后，三種波長的激光一起經非球面透鏡M4耦合至光纖。

于光纖處得到含有532nm激光、980nm激光和2100nm激光的同一光軸內的三重合激光。
