本發明屬于，特別涉及一種中醫腹診儀。

背景技術：

腹診是中醫四診中的重要診斷方法之一，在中醫學中已有悠久的歷史，在我國古典醫著中均由記載。腹診是通過診察患者腹部的病變征象來判斷內在臟腑、經脈、氣血、津液等方面的病理變化，從而指導臨床醫療的一種體現中醫特色的診斷方法。國際上從16世紀起就開始提倡腹診，迄今最臨床上仍有較廣泛的應用，甚至出現日本與中國爭奪腹診發明權的情況。

為使腹診能夠量化、客觀，自二十世紀八十年代后期至九十年代，國內相繼研制了數種有關“腹部張力”的腹診測量裝置。例如，授權公告號為CN246148Y，由孫漢鈞、何新慧設計的一種腹力探測裝置，其測量方法為預設探頭下陷腹部位移量，探頭達到下陷腹部位移量，采集壓力數據有效并處理，得到腹部張力值，并分為“軟”、“偏軟”、“中等”、“偏實”、“實”五個等級，通過顯示屏顯示，并可通過打印機打印。但由于未遵循中醫的理論指導規律，所以未能在儀器研制方面取得突破性進展，而且，就世界范圍而言，也未形成檢測客觀化的使用系統。

現有腹診儀主要存在以下幾方面的缺陷：

一是，未考慮腹部溫度對復診的影響，因為根據中醫寒熱辯證理論，只有同時進行腹溫測量的腹診才能全面、真實的反應患者生理、病理狀態，及全身狀況。

二是，對于穴溫的測量常常需要測量多個穴溫，而測量點數的增加，會使測量總時間延長，而過長的測量時間勢必會使長時間裸露在空氣中的腹部體表溫度下降，這樣就影響了穴溫測量的準確性，而測量準確的探頭價格非常昂貴。

三是，對于人體深部溫度的測量現有方法存在一定的局限性，例如，紅外熱像儀往往只限于體表溫度，且價格昂貴，而CT掃描不適用于長時間檢測，且設備過于昂貴。

四是，腹壓的測量技術中國內外均不多見，特別是能直接應用于腹部大作用力、大位移測量范圍的力-位移測量仍屬空白。

技術實現要素：

技術問題：為了解決現有技術的缺陷，本發明提供了一種中醫腹診儀。

技術方案：本發明提供的一種中醫腹診儀，包括機架、紅外檢測裝置、超聲檢測裝置、檢測探頭和數據處理裝置；

所述機架包括豎向導軌、第一支架和第二支架，所述第一支架通過第一驅動裝置和豎向導軌連接，所述第二支架通過第二驅動裝置和豎向導軌連接；

所述紅外檢測裝置內表面上設有一組紅外探測器，所述紅外檢測裝置外表面上設有第一橫向導軌，第一橫向導軌通過第三驅動裝置與第一支架連接；

所述超聲檢測裝置內表面上設有一組微波收發單元，所述超聲檢測裝置外表面上設有第二橫向導軌，第二橫向導軌通過第四驅動裝置與第二支架連接；

所述檢測探頭包括探頭本體、設于探頭本體中部的體核溫度檢測裝置、設于體核溫度檢測裝置相對側面外的體表溫度檢測裝置，所述體核溫度檢測裝置和體表溫度檢測裝置之間設有絕熱層，所述絕熱層底部設有壓力傳感器；

所述紅外檢測裝置、超聲檢測裝置、體核溫度檢測裝置、體表溫度檢測裝置、壓力傳感器分別與數據處理裝置連接。

作為改進，所述紅外探測器的數量為個，均勻設置于紅外檢測裝置內表面的同一縱截面上。

作為另一種改進，所述體核溫度檢測裝置包括自下而上依次設置的第一熱敏材料層、隔熱層、第二熱敏材料層、加熱層；所述第一熱敏材料層內設有第一熱敏電阻、所述第二熱敏材料層內設有第二熱敏電阻，所述加熱層內設有加熱器。

作為另一種改進，所述體表溫度檢測裝置包括檢測通道和設于檢測通道頂部的紅外探頭。

本發明還提供了一種人體體溫和體表壓力檢測方法，利用上述中醫腹診儀，包括以下步驟：

(1)利用第二驅動裝置和第四驅動裝置驅動超聲檢測裝置運動，所述微波收發單元對待測區域發生微波、接收微波回波信號并輸出至數據處理裝置內，利用第一驅動裝置和第三驅動裝置驅動紅外檢測裝置運動，紅外探測器接受人體表面的紅外輻射并輸出至數據處理裝置內；

(2)數據處理裝置利用微波收發單元的數據繪制人體圖像，并將紅外檢測裝置的檢測數據與人體圖像融合圖像；

(3)利用檢測探頭測定特定部位的體表溫度、體核溫度和體表壓力，并輸出至數據處理裝置內利用所測體核溫度對步驟測定的人體溫度融合圖像修正。

有益效果：本發明提供的中醫腹診儀可通過紅外檢測裝置、超聲檢測裝置快速繪制人體溫度、壓力，再通過檢測探頭對特定穴位的體核溫度、體表溫度和腹壓檢測，并修正紅外檢測裝置、超聲檢測裝置的檢測的溫度、壓力結果，對人體無刺激、檢測時間快、結果準確，適于臨床應用。

附圖說明

圖1為本發明中醫腹診儀的結構示意圖。

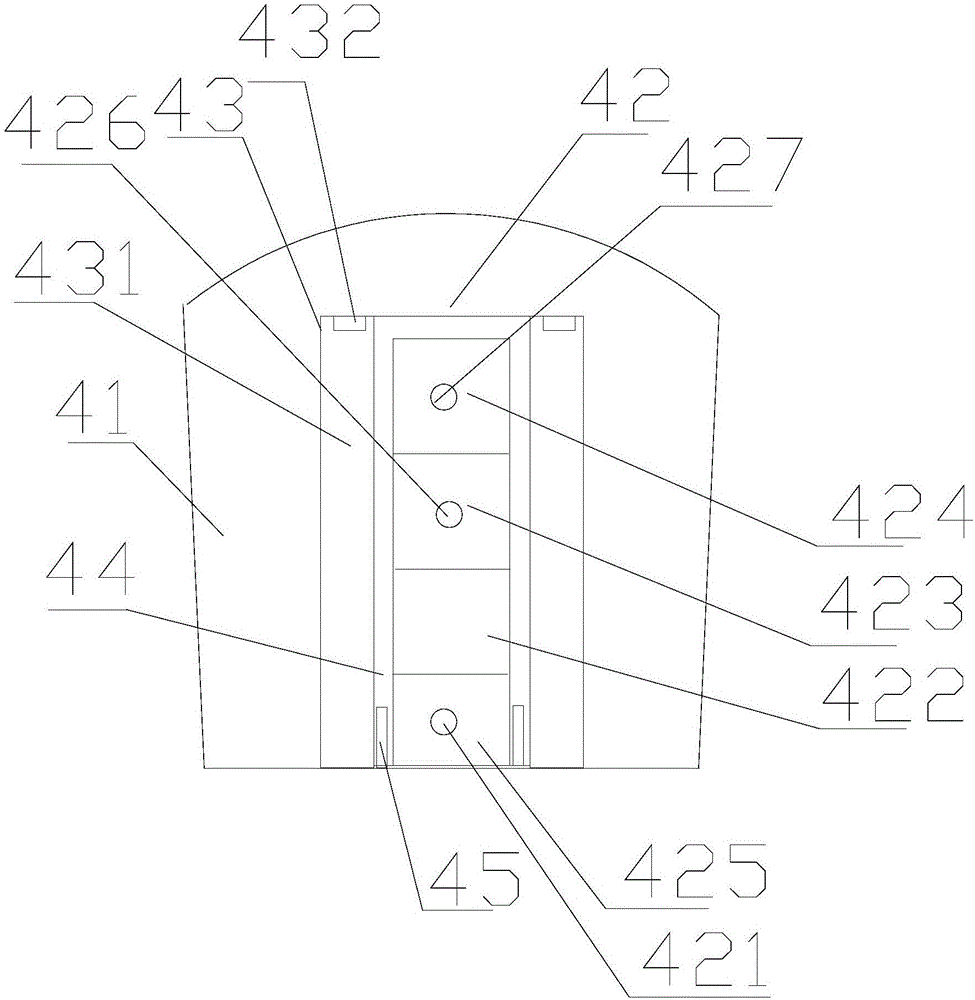

圖2為檢測探頭的結構示意圖。

具體實施方式

下面對本發明中醫腹診儀作出進一步說明。

中醫腹診儀，見圖1，包括機架1、紅外檢測裝置2、超聲檢測裝置3、檢測探頭4和數據處理裝置5；

機架1包括豎向導軌11、第一支架12和第二支架13，第一支架12通過第一驅動裝置14和豎向導軌11連接，第二支架13通過第二驅動裝置15和豎向導軌11連接；

紅外檢測裝置2內表面上設有一組紅外探測器21，紅外檢測裝置2外表面上設有第一橫向導軌22，第一橫向導軌22通過第三驅動裝置23與第一支架12連接；紅外探測器21的數量為4個，均勻設置于紅外檢測裝置2內表面的同一縱截面上；

超聲檢測裝置3內表面上設有一組微波收發單元21，超聲檢測裝置3外表面上設有第二橫向導軌32，第二橫向導軌32通過第四驅動裝置33與第二支架13連接；

檢測探頭4，見圖2，包括探頭本體41、設于探頭本體41中部的體核溫度檢測裝置42、設于體核溫度檢測裝置42相對側面外的體表溫度檢測裝置43，體核溫度檢測裝置42和體表溫度檢測裝置43之間設有絕熱層44，絕熱層44底部設有壓力傳感器45；體核溫度檢測裝置42包括自下而上依次設置的第一熱敏材料層421、隔熱層422、第二熱敏材料層423、加熱層424；第一熱敏材料層421內設有第一熱敏電阻425、第二熱敏材料層423內設有第二熱敏電阻426，加熱層424內設有加熱器427。

所述體表溫度檢測裝置43包括檢測通道431和設于檢測通道431頂部的紅外探頭432。

紅外檢測裝置2、超聲檢測裝置3、體核溫度檢測裝置42、體表溫度檢測裝置43、壓力傳感器45分別與數據處理裝置5連接。

人體體溫和體表壓力檢測方法，利用上述中醫腹診儀，包括以下步驟：

(1)利用第二驅動裝置15和第四驅動裝置43驅動超聲檢測裝置3運動，微波收發單元31對待測區域發生微波、接收微波回波信號并輸出至數據處理裝置5內，利用第一驅動裝置14和第三驅動裝置23驅動紅外檢測裝置2運動，紅外探測器21接受人體表面的紅外輻射并輸出至數據處理裝置5內；

(2)數據處理裝置5利用微波收發單元31的數據繪制人體圖像，并將紅外檢測裝置2的檢測數據與人體圖像融合圖像；

(3)利用檢測探頭4測定特定部位的體表溫度、體核溫度和體表壓力，并輸出至數據處理裝置5內利用所測體核溫度對步驟2測定的人體溫度融合圖像修正；檢測探頭4通過加熱器427加熱，使第一熱敏電阻425和第二熱敏電阻426檢測信號相同，從而獲得體核溫度，通過紅外探頭432獲得體表溫度，通過壓力傳感器45獲得體表壓力。
