本發明屬于光學成像技術領域，具體涉及一種高成像質量的OCT成像導管。

背景技術：

光學相干斷層成像(Optical Coherence Tomography，簡稱OCT)應用現代計算機圖像處理，將先進光學技術與超靈敏探測器合為一體，已發展成為一種新興的斷層成像診斷技術。OCT技術可以達到的成像分辨率為10um，是目前為止最高分辨率的血管內成像技術之一，被譽為“體內的組織學顯微鏡”。

在臨床應用中OCT設備需要搭配OCT導管使用，導管為一次性醫療用品需求量較大，導管的有效性和功能性對手術成功有重要的影響。導管近端連接OCT系統的旋轉回撤裝置，為位于遠端的成像探頭的旋轉和回撤提供動力。導管遠端的成像探頭負責對血管壁掃描成像，探頭掃描時需要保證高速勻速旋轉，雖然它的動力端是高速勻速旋轉的，但是經過一定距離傳遞到探頭時由于摩擦阻力作用使探頭出現不均勻轉動扭曲，直接導致了成像畸變，影響了圖像質量，使得圖像的某一部分失去指導價值。市場上現有的OCT導管產品也因這類技術問題影響了手術成功率。如果能減小甚至消除這部分阻力，使得探頭可以始終保持勻速轉動，避免圖像出現畸變，獲得更佳的血管圖像，將更有助于降低手術風險，提高手術成功率，更好的指導手術的進行，為此我們提出一種高成像質量的OCT成像導管。

技術實現要素：

本發明的目的在于提供一種高成像質量的OCT成像導管，以解決上述背景技術中提出經過一定距離傳遞到探頭時由于摩擦阻力作用使探頭出現不均勻轉動扭曲，直接導致了成像畸變，影響了圖像質量的問題。

為實現上述目的，本發明提供如下技術方案：一種高成像質量的OCT成像導管，包括接入段，所述接入段上遠離外置OCT系統的旋轉回撤裝置的一端設置有中樞管，所述中樞管的上端設置有進注段，且中樞管上遠離接入段的一端設置有介入段。

優選的，所述介入段的內部中間位置處設置有光纖。

優選的，所述光纖的外側設置有彈簧管。

優選的，所述彈簧管的外側設置有外護管，且彈簧管與外護管之間的間隙處設置有潤滑層。

與現有技術相比，本發明的有益效果是：一種高成像質量的OCT成像導管，該導管的外護管與彈簧管間設有潤滑層，潤滑層的存在減小了彈簧管與外護管之間的摩擦，因而減小了高速旋轉帶來的畸變，能夠獲得更佳的血管圖像，便于對手術提供有效而準確的圖像信息，有助于降低手術風險，提高手術成功率，更好的指導手術的進行，避免因血管圖像畸變造成手術難以進行的問題，為患者的生命健康提供更好的保障。

附圖說明

圖1為本發明的結構示意圖；

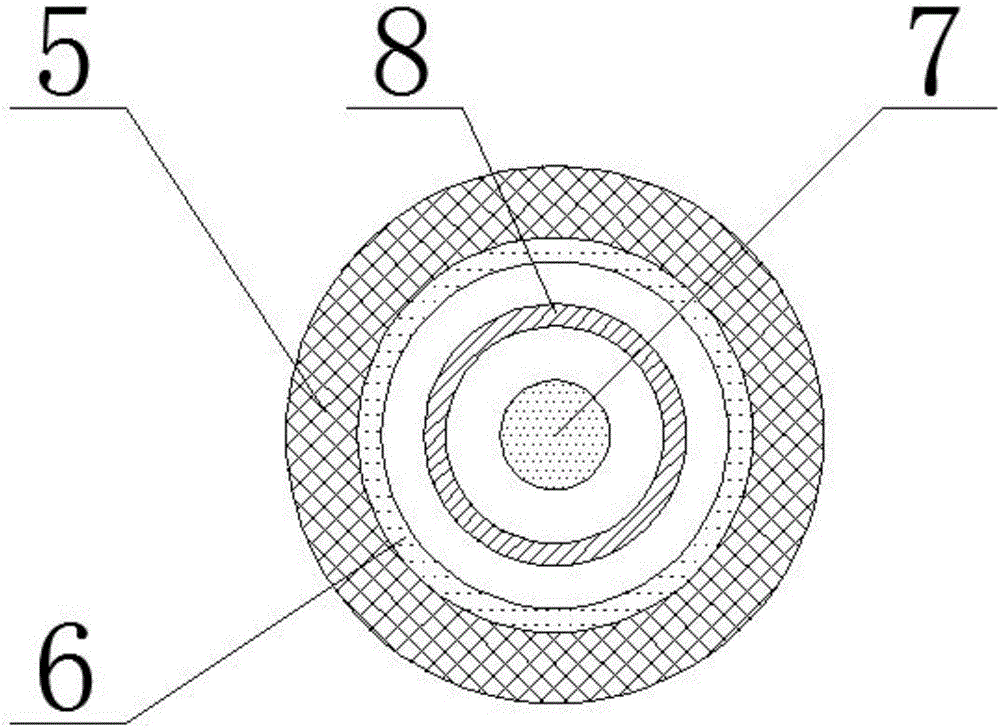

圖2為本發明中的介入段的左視結構示意圖；

圖中：1-接入段、2-進注段、3-中樞管、4-介入段、5-外護管、6-潤滑層、7-光纖、8-彈簧管。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1和圖2，本發明提供一種技術方案：一種高成像質量的OCT成像導管，包括接入段1，接入段1上遠離外置OCT系統的旋轉回撤裝置的一端設置有中樞管3，中樞管3的上端設置有進注段2，且中樞管3上遠離接入段1的一端設置有介入段4。

為了便于進行影像傳輸，本實施例中，優選的，介入段4的內部中間位置處設置有光纖7。

為了保護光纖7，避免光纖7折斷的問題，本實施例中，優選的，光纖7的外側設置有彈簧管8。

為了彈簧管8與外護管5之間的摩擦阻力，本實施例中，優選的，彈簧管8的外側設置有外護管5，且彈簧管8與外護管5之間的間隙處設置有潤滑層6。

本發明中的潤滑層6有醫用硅油制成，醫用硅油質軟并且具有自潤滑特性，減小了彈簧管8與外護管5之間的摩擦阻力，且潤滑層6可以涂覆在彈簧管8的外壁上，也可以涂覆在外護管5的內壁上，還可以完全填充彈簧管8與外護管5之間的間隙，避免了探頭的不均勻轉動扭曲，從而減小了成像畸變，提高了成像質量，獲得了更佳的血管圖像。

本發明的工作原理及使用流程：該高成像質量的OCT成像導管，在手術中，連接段1連接的OCT系統的旋轉回撤裝置為光纖遠端的探頭提供旋轉動力，使得探頭旋轉掃描血管壁成像，在潤滑層6作用下減小了彈簧管8與外護管5之間的摩擦阻力，避免了探頭的不均勻轉動扭曲，從而減小了成像畸變，提高了成像質量，獲得了更佳的血管圖像。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
