本發明涉及醫療病床技術領域，具體為一種避免壓瘡感染的醫療病床。

背景技術：

長期臥床的患者，最常見而且最嚴重的不良后果是背部受力點出現多大面積壓瘡，因患者長期臥床，被褥中溫暖濕潤的環境導致細菌的滋生，導致壓瘡發感染，老年患者的康慢，久治不愈的壓瘡可并發骨髓炎、敗血癥和低蛋白血癥等老年病人致死性病癥，壓瘡的發生給老年病人的治療和護理帶來了極大的困難，給患者本人和家屬帶 來了沉重的心里和社會經濟負擔。

為此，提出一種避免壓瘡感染的醫療病床。

技術實現要素：

本發明的目的在于提供一種避免壓瘡感染的醫療病床，以解決上述背景技術中提出的長期臥床的患者背部受力點出現多大面積壓瘡，被褥中溫暖濕潤的環境導致細菌的滋生的問題。

為實現上述目的，本發明提供如下技術方案：一種避免壓瘡感染的醫療病床，包括滾輪、支撐板、擋板、支撐桿、彈力繩、第一凸輪、移動輪、隔離層、烘干機、進氣管、機箱、出氣管、第二凸輪、PLC控制器、床體和電機，所述滾輪通過支撐桿安裝在支撐板的頂側面上，所述擋板設置在床體的外壁頂側面上，所述支撐板通過彈力繩固定在機箱的內部，且支撐板底側面與第一凸輪和第二凸輪相接觸，所述移動輪安裝在床體的底側面上，所述機箱設置在床體的底側，且機箱內壁設置有隔離層，所述烘干機機安裝在機箱的內部底側面上，所述PLC控制器安裝在床體的外壁一側面上，所述進氣管的一端安裝在機箱的外壁底側面上與外界相通，且進氣管的另一端與烘干機內部相連通，所述出氣管的一端安裝在機箱上與烘干機內部相通，且出氣管的另一端與床體的內部相通，所述電機安裝在機箱的內壁底側面上。

優選的，所述電機通過傳動帶與第一凸輪和第二凸輪相連接。

優選的，所述第一凸輪和第二凸輪大小一致，且工作時第一凸輪的最大徑滯后第二凸輪的最大徑180°。

優選的，所述支撐板可在第一凸輪和第二凸輪作用下作上下往復運動，且支撐板上下運動范圍為0-10cm。

優選的，所述PLC控制器的輸出端與烘干機和電機的輸入端相連接。

與現有技術相比，本發明的有益效果是：該種避免壓瘡感染的醫療病床，通過烘干機將溫暖干燥的空氣從床體頂側進入被褥，保持褥鋪溫暖干燥，從而避免細菌的滋生，設置的隔離層采用PE材料制作，具有隔音減震效果，避免電機產生的震動和噪音影響患者，通過第一凸輪和第二凸輪配合可對患者背部按摩，避免了患者的背部受力點長時間受力，從而降低積壓瘡的出現，可通過PLC控制器定時啟用烘干機和電機，是一種使用方便的避免壓瘡感染的醫療病床。

附圖說明

圖1為本發明結構示意圖；

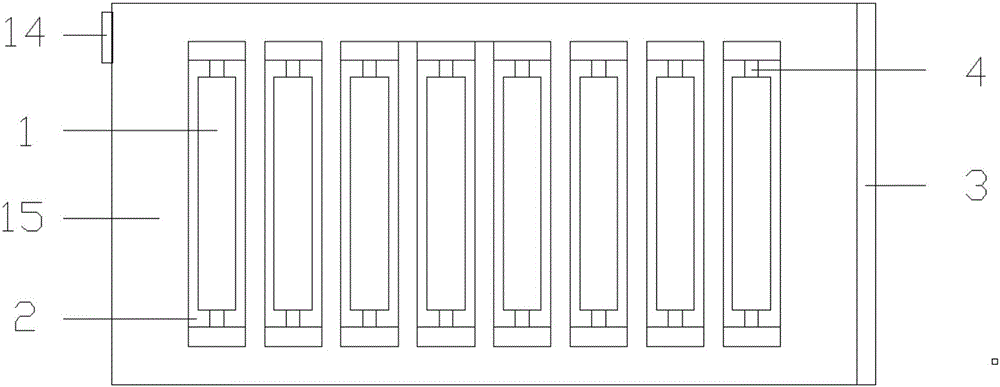

圖2為本發明俯視結構示意圖；。

圖中：滾輪-1；支撐板-2；擋板-3；支撐桿-4；彈力繩-5；第一凸輪-6；移動輪-7；隔離層-8；烘干機-9；進氣管-10；機箱-11；出氣管-12；第二凸輪-13；PLC控制器-14；床體-15；電機-16。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-2，本發明提供一種技術方案：一種避免壓瘡感染的醫療病床，包括滾輪1、支撐板2、擋板3、支撐桿4、彈力繩5、第一凸輪6、移動輪7、隔離層8、烘干機9、進氣管10、機箱11、出氣管12、第二凸輪13、PLC控制器14、床體15和電機16，滾輪1通過支撐桿4安裝在支撐板2的頂側面上，擋板3設置在床體15的外壁頂側面上，支撐板2通過彈力繩5固定在機箱11的內部，且支撐板2底側面與第一凸輪6和第二凸輪13相接觸，移動輪7安裝在床體15的底側面上，機箱11設置在床體15的底側，且機箱11內壁設置有隔離層8，烘干機9機安裝在機箱11的內部底側面上，PLC控制器14安裝在床體15的外壁一側面上，進氣管10的一端安裝在機箱11的外壁底側面上與外界相通，且進氣管10的另一端與烘干機9內部相連通，出氣管12的一端安裝在機箱11上與烘干機9內部相通，且出氣管12的另一端與床體15的內部相通，電機16安裝在機箱11的內壁底側面上。

上述實施例中，具體的，電機16通過傳動帶與第一凸輪6和第二凸輪13相連接，傳送帶不但距有傳動距離遠，還具有噪音小傳動平穩的優點，有利于提升該種避免壓瘡感染的醫療病床的性能，做到無聲傳動；

上述實施例中，具體的，第一凸輪6和第二凸輪13大小一致，且工作時第一凸輪6的最大徑滯后第二凸輪13的最大徑180°，可以是實現支撐板2的兩端不同步抬升；

上述實施例中，具體的，支撐板2可在第一凸輪6和第二凸輪13作用下作上下往復運動，且支撐板2上下運動范圍為0-10cm，與第一凸輪6和第二凸輪13配合實現按摩；

上述實施例中，具體的，PLC控制器14的輸出端與烘干機9和電機16的輸入端相連接，可通過PLC控制器14實現對烘干機9和電機16的控制。

工作原理：在使用該一種避免壓瘡感染的醫療病床時，首先需對整個一種避免壓瘡感染的醫療病床有一個結構上的了解，在使用時，能夠更加便捷的進行使用，首先將被褥鋪放在床體15的上表面，當患者躺在該種避免壓瘡感染的醫療病床上后，可通過PLC控制器14啟用烘干機9和電機16，此時空氣經進氣管10進入烘干機9的內部，烘干機9對空氣烘干消毒同時對空氣加熱，烘干機9將空氣加熱到30℃后從出氣管12進入到床體15的內部，此時溫暖干燥的空氣從床體15頂側進入被褥，保持褥鋪溫暖干燥，從而避免細菌的滋生，同時電機16帶動第一凸輪6和第二凸輪13工作，第一凸輪6和第二凸輪13使支撐板2上下運動，從而使?jié)L輪1上下運動實現按摩，避免了患者的背部受力點長時間受力，從而降低積壓瘡的出現，該種避免壓瘡感染的醫療病床的隔離層8采用PE材料制作，具有隔音減震效果，避免電機16產生的震動和噪音影響患者，可通過PLC控制器14定時啟用烘干機9和電機16，從而實現對該種避免壓瘡感染的醫療病床的使用。

綜上所述，盡管參照前述實施例對本發明進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
