1.發明的技術領域

本發明主要涉及一種尿褲吸水層，尤其是一種帶有三重防漏保護嬰兒和成人用尿褲吸水層，其包括一個中心吸水層，包括液體吸收材料和一組縱向分布在中心吸水層和一個使中心吸水層能向上彎曲或形成u型通道的空心部分以及一個朝向液體源的中心吸水層上表面；至少一層包裹中心吸水層的無紡布底部吸水層包層，所述底部吸水層間隔設置于中心吸水層上表面；至少在頂部吸水層包層上設置一層吸收分配層。

2.技術背景

公知技術方案中有多種能為使用者提供額外防漏保護的尿褲。防漏保護通常設置在偏離漏源的區域，因此在液漏較嚴重的情況下，防漏效果較差。為克服這些缺陷，本發明公開了一種設于最接近漏源的三重防漏保護方案，以減少尿褲吸水層的泄漏。

3.發明概述

相應地，本發明的主要目的是提供一種帶有三重防漏保護的尿褲吸水層，以改善使用者的防漏保護。

本發明的另一目的是為尿褲吸水層提供一種三重防漏保護。

本發明的另一目的是為鄰近的防漏保護提供第三種防漏保護。

根據本發明較佳實施例，其提供：

一種帶有三重防漏保護的嬰兒和成人用尿褲(1)，其包括：

一個中心吸水層(10)，包括液體吸收材料(12)和一組縱向分布在中心吸水層(10)的一個使中心吸水層(10)能向上彎曲或形成u型通道空心部分(14)，一個朝向液體源(16)的中心吸水層上表面(ccts)；

至少一層底部吸水層的包層(16)，其通過設置于中心吸水層上表面(ccts)的底部吸水層間隔包裹中心吸水層(10)；

到少一層設置于頂部中心層包層(18)上的收集分配層(20)；

其特征在于：底部吸水層包層(16)具有一個相對于底部吸水層間隔(bcg)設置的底部吸水層下表面(bcbs)；

一個第三防漏保護，其包括至少一層包裹底部吸水層包層(16)、頂部吸水層包層(18)和收集分配層(20)的無紡布上層(52)；

至少一個第二防漏保護(72-l，72-r)，其包括至少一層內部嵌有松緊帶(72-e)的無紡布；

至少一個設置于上層下表面上的(tsbs)第一防漏保護(74)，其包括至少一層內部嵌有松緊帶(74-e)的無紡布；

其特征還在于：

無紡布層(52)包括至少一條設置于底部吸水層包層縱向邊緣(16le)的松緊帶及一個上層下表面(tsbs)，所述上層下表面(tsbs)包括一個設置于底層吸水層表面(bcbs)上的頂層間隔(tsg)；以及至少一個設置于頂層間隔(tsg)的pe膜(62)。

4.附圖簡要說明

通過詳細說明及其附圖，可以更好地理解本發明的其他技術特征和優點：

圖1-a為尿褲中心吸水層的頂部示意圖。

圖1-b為圖1-a所示尿褲中心吸水層a-a平面的剖面圖。

圖2-a為包裹吸水層的底部吸水層包層的頂部示意圖，接著是頂部吸水層包層及收集分配層。

圖2-b為圖2-a所示中心吸水層、底部吸水層包層、頂部吸水層包層和收集分配層的a-a平面的剖面圖。

圖2-c為包裹吸水層、底部吸水層包層、頂部吸水層包層和收集分配層的帶有松緊帶的無紡布頂層的剖面圖。

圖2-d為設置于無紡布頂層下表面的pe膜的剖面圖。

圖2-e為包括松緊帶的無紡布層的俯視圖，其組成第二防漏保護的左側。

圖2-f為包括松緊帶的無紡布層的俯視圖，其組成第二防漏保護的右側。

圖2-g為包括松緊帶的無紡布層的俯視圖，其組成第一防漏保護。

圖3-a為第一、第二和第三防漏保護組合并標出不連續的粘接材料位置的俯視圖。

圖3-b為圖3-a所示第一、第二和第三防漏保護組合并標出不連續的粘接材料位置的俯視圖的a-a平面的剖面圖。

圖4-a為第一、第二和第三防漏保護組合并標出連續的粘接材料位置的俯視圖。

圖4-b為圖4-a所示第一、第二和第三防漏保護組合并標出連續的粘接材料位置的俯視圖的a-a平面的剖面圖。

圖5為尿褲吸水層與前部和后部組合后構成完整尿褲的俯視圖。

5.附圖的詳細說明

下面的詳細說明中會描述眾多的具體細節，以更完整地理解本發明。然而本領域的普通技術人員可以認識到沒有上述細節本發明亦可實施。此外，公知方法、工藝及/或組件在本說明書未進行詳細描述，以免模糊本發明。通過下面實施例的說明可更清楚地理解本發明，所述實施例通過僅作為示例且未按比例繪制的附圖進行說明。

圖1為尿褲(1)的吸水層或中心吸水層的頂部示意圖。中心吸水層(10)包括液體吸收材料(12)和一組縱向分布在中心吸水層(10)的空心部分(14)，所述空心部分使中心吸水層(10)能向上彎曲或形成u型通道。液體吸收材料(12)包括由超強吸水的高分子聚合物(sap)制成的軟毛吸水層。

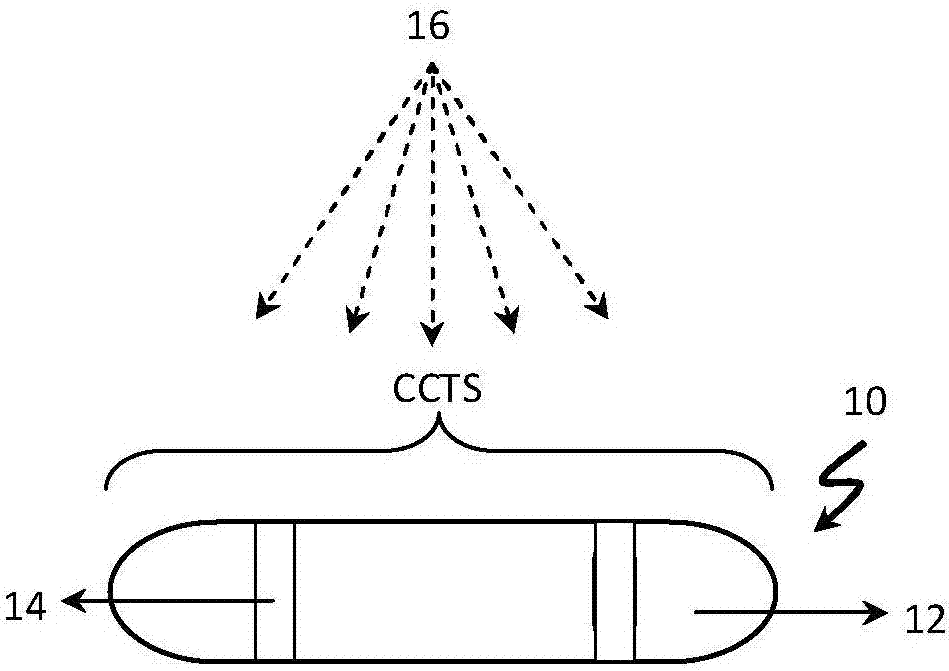

圖1-b為一個朝向液體源(16)的中心吸水層上表面(ccts)。

如圖2-a和2-b所示，至少一層包裹中心吸水層(10)的無紡布底吸水層包層(16)，所述底吸水層間隔(bcg)設置于中心吸水層上表面(ccts)，至少在底吸水層間隔(bcg，以虛線雙箭頭標示)和底吸水層包層(16)上設置一層無紡布頂部吸水層包層(18)；至少在頂部吸水層包層(18)上設置一層吸收分配層(20)。底部吸水層包層(16)提供有相對于底部吸水層間隔(bcg)設置的底部吸水層表面(bcbs，以括號標示)。

如圖2-c所示，第三防漏保護包括至少一層包裹底部吸水層包層(16)、頂部吸水層包層(18)和收集分配層(20)的無紡布頂層(50)。無紡布頂層(52)包括全少一個設置于底部吸水層包層縱同邊緣(16le)外部的松緊帶(52-e)和頂層底表面(tsbs，以括號標示)；頂層底表面(tsbs)包括一個設置于底部吸水層底表面(bcbs)上的頂層間隔(tsg，以虛線雙箭頭標示)。如圖2-d所示，至少一個pe膜設置于頂層間隔(tsg)和頂層底表面(tsbs)。

如圖2-e和2-f所示，一個第二防漏保護(72-l，72-r)包括至少一層內嵌一個松緊帶(72-e)的無紡布，其中較佳的選擇是所述松緊帶設置于無紡布(72-l，72-r)其中一個縱向邊緣(72lbe)。同時第二防漏保護(72-l，72-r)的另一個縱向邊緣(72lne)沒有嵌入的松緊帶。

如圖2-g所示，至少一個第一防漏保護(74)，其包括至少一個內嵌一個松緊帶(74-e)的無紡布層，其中較佳的選擇是所述松緊帶(74-e)嵌在兩邊的縱向邊緣(74le)上，所述防漏保護(74)設置于頂層底表面(tsbs)。

如圖3-a，3-b，4-a，和4-b所示，包括松緊帶(74-e)的第二防漏保護(72-l，72-r)縱向邊緣(72lbe)通過粘接材料(ad)或不連續粘接材料(ad-i)或兩者結合方式設置于無紡布頂層(52)的縱向邊緣(52le)。無松緊帶(74-e)的第二防漏保護(72-l，72-r)縱向邊緣(72lne)采用粘接材料(ad)與嵌有松緊帶(74-e)的第一防漏保護(74)縱向邊緣(74lbe)組合。第一防漏保護(74)設置于頂層底表面(tsbs)。

如圖5所示，吸水層(1)可與穿于嬰兒或成人骨盆前部的尿褲前部(2)細合。吸水層(1)還可與穿于嬰兒或成人骨盆后部的尿褲后部(2)細合。另外，前部(2)橫向邊緣(2lae)通過粘接、或熱密封、或超聲波密封或上述方式組合與后部(3)橫向邊緣連接。

盡管本發明說明書中較佳實施例對本發明相對于在先技術取得的效果和優點進行了描述，但本發明并不限于上述具體的實施例。因此本說明書描述的本發明的形式僅用于描述目的，亦可選擇在本發明說明書所附權利要求范圍的其他實施例。
