本實用新型涉及醫療器械領域，特別是一種胸腔閉式引流瓶。

背景技術：

胸腔閉式引流瓶是治療胸膜疾病常用的一種醫療器械。通過水封瓶虹吸作用，使胸膜腔內氣體或液體及時引流排出，避免外界雜質進入胸腔，從而維持胸膜腔內負壓，促進肺膨脹，并有利于控制胸膜腔感染，預防胸膜粘連。在使用胸腔閉式引流瓶的過程中，重點是一定要保持引流裝置的密閉性。臨床上使用的單腔一次性胸腔閉式引流水封瓶，在使用過程當中因各種不慎，可能會發生水封瓶翻倒的現象，此時水封瓶的長管口下端極易露出液面，因水封瓶的排氣管與大氣聯通，長管下端口就會暴露在空氣中，而水封瓶的長管直接連接著胸腔引流管，與胸膜腔相接通，外界氣體會隨之進入胸膜腔，導致人為開放性氣胸，后果相當嚴重。

技術實現要素：

針對上述現有技術存在的問題，本實用新型提供一種胸腔閉式引流瓶。

一種胸腔閉式引流瓶，包括：用于盛裝液體的密閉的瓶體，瓶體捅有長管和短管，短管內設有浮力桿裝置，短管還設有閉合觸發裝置。

進一步的，閉合觸發裝置包括：短管蓋、彈性連接件，短管的管壁設有觸發板，短管蓋鉸接于短管上端且短管蓋與短管不閉合，短管蓋通過彈性連接件與觸發板相連。

進一步的，浮力桿裝置包括：桿身，桿身上下兩端分別設有觸發卡件和浮塊，觸發卡件位于觸發板上方。

進一步的，觸發板鉸接于短管壁上，觸發板分為內板和外板兩個部分，內板位于短管內，外板位于短管外且彈性連接件與外板相連。

進一步的，觸發卡件位于短管內，浮塊位于短管外。

進一步的，短管上端設有密閉圈，即在短管的管口處設有密閉圈，使得短管蓋閉合時短管的密閉性更好。

進一步的，彈性連接件為彈簧。

進一步的，長管為直管。

瓶體設有密閉蓋，長管和短管穿過密閉蓋插入瓶體內。

與現有技術相比，本實用新型在不慎傾倒時，浮力桿下降觸發閉合觸發裝置，使得短管呈密閉狀態，不與外界連通，防止外界氣體進入胸膜腔，保證了手術的安全。

附圖說明

圖1為本實用新型的整體結構示意圖。

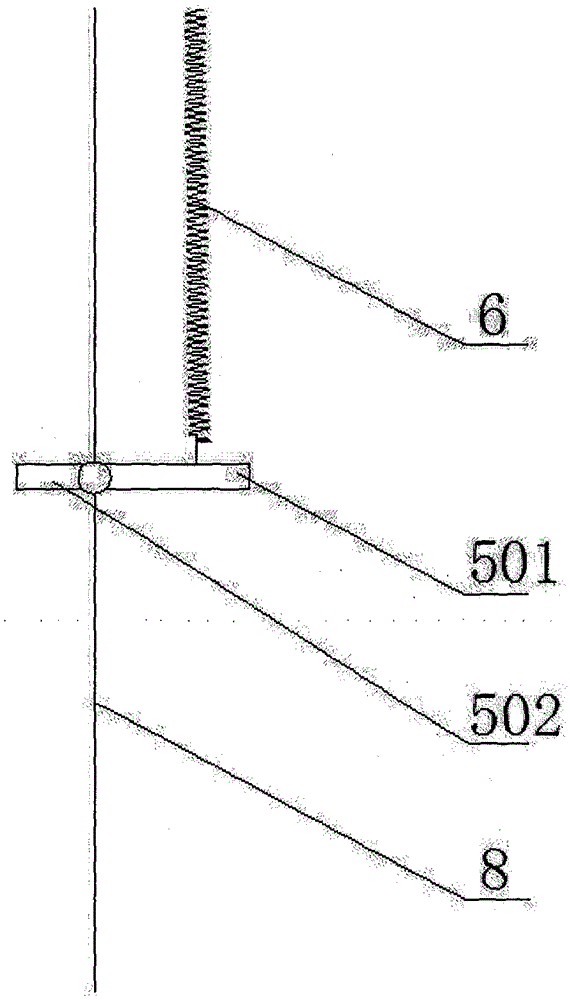

圖2為本實用新型短管的部分結構示意圖。

其中，1-長管，2-瓶體，3-浮塊，4-桿身，5-觸發板，501-外板，502-內板，6-彈性連接件，7-觸發卡件，8-短管，9-短管蓋。

具體實施方式

實施例一

如圖1和圖2所示的一種胸腔閉式引流瓶，包括：用于盛裝液體的密閉的瓶體2，瓶體2插有長管1和短管8，短管8內設有浮力桿裝置，短管8還設有閉合觸發裝置。

閉合觸發裝置包括：短管蓋9、彈簧，短管8的管壁設有觸發板5，短管蓋9鉸接于短管8上端且短管蓋9與短管8不閉合，使得在正常使用時短管8能夠與外界空氣連通。短管蓋9通過彈簧與觸發板5相連，短管蓋9通過彈簧的拉力保持著不與短管8閉合的狀態，觸發板5可以通過改變彈簧的位置來改變彈簧對于短管蓋9的拉力大小。

浮力桿裝置包括：桿身4，桿身4上下兩端分別設有觸發卡件7和浮塊3，觸發卡件7位于觸發板5上方。浮塊3的密度小于水，使其可以漂浮在水面。

觸發板5鉸接于短管8壁上，觸發板5分為內板502和外板501兩個部分，內板502位于短管8內，外板501位于短管8外且彈簧件與外板501相連。

觸發卡件7位于短管8內，浮塊3位于短管8外。

當使用本實用新型的過程中，瓶體內裝有水，長管1的一端與胸膜腔相連通，另一端處于水面下，短管的上端暴露在空氣中，短管的下端位于瓶體內且不與水而相接觸。當不慎傾倒時，瓶內的水平面降低，使得漂浮在水面的滑塊也跟著降低。當降低到一定位置時，觸發卡件7觸發了觸發極5的外板501，由于觸發板5采用鉸接的方式設置于短管8上，根據杠桿原理，內板502一端下降，外板501一端上升，從而帶動彈簧上升，彈簧對短管蓋9的向下的拉力變小，短管蓋9自動蓋在短管8上，起到將短管8與外界隔絕的作用，從而使得整個裝置與外界隔絕，保證了手術的安全。

實施例二

一種胸腔閉式引流瓶，包括：用于盛裝液體的密閉的瓶體2，瓶體2插有長管1和短管8，短管8內設有浮力桿裝置，短管8還設有閉合觸發裝置。

閉合觸發裝置包括：短管蓋9、彈簧，短管8的管壁設有觸發板5，短管蓋9鉸接于短管8上端且短管蓋9與短管8不閉合，使得在正常使用時短管8能夠與外界空氣連通。短管蓋9通過彈簧與觸發板5相連，短管蓋9通過彈簧的拉力保持著不與短管8閉合的狀態，觸發板5可以通過改變彈簧的位置來改變彈簧對于短管蓋9的拉力大小。

浮力桿裝置包括：桿身4，桿身4上下兩端分別設有觸發卡件7和浮塊3，觸發卡件7位于觸發板5上方。浮塊3的密度小于水，使其可以漂浮在水面。

觸發板5鉸接于短管8壁上，觸發板5分為內板502和外板501兩個部分，內板502位于短管8內，外板501位于短管8外且彈簧件與外板501相連。觸發卡件7位于短管8內，浮塊3位于短管8外。

短管8上端設有密閉圈，即在短管8的管口處設有密閉圈，使得短管蓋9閉合時短管8的密閉性更好。

實施例三

一種胸腔閉式引流瓶，包括：用于盛裝液體的密閉的瓶體2，瓶體2插有長管1和短管8，短管8內設有浮力桿裝置，短管8還設有閉合觸發裝置。

閉合觸發裝置包括：短管蓋9、彈性連接件6，短管8的管壁設有觸發板5，短管蓋9鉸接于短管8上端且短管蓋9與短管8不閉合，使得在正常使用時短管8能夠與外界空氣連通。短管蓋9通過彈性連接件6與觸發板5相連，短管蓋9通過彈性連接件6的拉力保持著不與短管8閉合的狀態，觸發板5可以通過改變彈性連接件6的位置來改變彈性連接件6對于短管蓋9的拉力大小。

浮力桿裝置包括：桿身4，桿身4上下兩端分別設有觸發卡件7和浮塊3，觸發卡件7位于觸發板5上方。浮塊3的密度小于水，使其可以漂浮在水面。

觸發板5鉸接于短管8壁上，觸發板5分為內板502和外板501兩個部分，內板502位于短管8內，外板501位于短管8外且彈簧件與外板501相連。觸發卡件7位于短管8內，浮塊3位于短管8外。

長管1為直管，便于通過長管1向瓶體2內添加水。

瓶體2的瓶口處設有密閉蓋，用來保證瓶體2的密閉性。長管1和短管8穿過密閉蓋插入瓶體2內。密閉蓋可以拆卸，便于對瓶體2內更換或添加水。
