本實用新型涉及一種醫療設備，具體是一種帶紫外線殺菌燈的雙顯示屏多功能醫療柜。

背景技術：

現有的醫療柜結構簡單，功能單一，只能作為簡單的儲物室和放置桌使用；且現有的醫療柜不具有娛樂和記錄病人信息的功能；智能化程度較低，不能滿足現代社會的發展需求。

技術實現要素：

本實用新型的目的在于提供一種帶紫外線殺菌燈的雙顯示屏多功能醫療柜，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種帶紫外線殺菌燈的雙顯示屏多功能醫療柜，包括醫療柜本體；所述醫療柜本體上表面為臺面；所述臺面上設置有顯示屏；所述顯示屏分為第一顯示屏和第二顯示屏；所述第一顯示屏通過第一轉軸與支撐桿的一端連接；所述支撐桿的另一端與第四轉軸固定連接；所述第四轉軸與臺面固定連接；所述第二顯示屏通過第二轉軸和第三轉軸固定在臺面上；第二顯示屏背面設置有支架；第一顯示屏和第二顯示屏之間設置有二維碼掃描裝置；所述二維碼掃描裝置通過導線與中央處理系統連接；第一顯示屏下方設置有擴展接口區；所述擴展接口區中設置有多個USB接口、兩腳插座和三角插座；第二顯示屏下方設置有鍵盤區；所述鍵盤區通過導線與中央處理系統連接；臺面下方醫療柜本體內部設置有中央處理系統和故障預警系統；所述中央處理系統由單片機制成；所述故障預警系統通過導線與擴音器連接；所述擴音器設置在醫療柜本體的右側面上；醫療柜本體中部設置有夾層空腔；所述夾層空腔中設置有滑板、紫外線殺菌燈和負離子發生器；所述滑板通過滑板固定槽進行固定；所述紫外線殺菌燈設置在滑板右側；所述負離子發生器設置在滑板左側；醫療柜本體前表面設置有廣告櫥窗；所述廣告櫥窗由廣告幕布、主動輪和從動輪組成；所述廣告幕布設置在主動輪和從動輪外表面；所述主動輪和從動輪設置在同一垂線上。

作為本實用新型進一步的方案：所述第一顯示屏和第二顯示屏為液晶觸摸式顯示屏，上表面設置有保護蓋；所述保護蓋由人造革制成。

作為本實用新型進一步的方案：所述臺面右上角設置有臺面照明燈。

作為本實用新型再進一步的方案：所述廣告櫥窗頂部設置有櫥窗照明燈；廣告櫥窗前表面設置有鋼化玻璃。

與現有技術相比，本實用新型的有益效果是：

本實用新型設置的第一顯示屏通過第一轉軸、支撐桿和第四轉軸的相互配合，使得第一顯示屏可任意角度放置，便于醫患人員觀看；保護蓋的設置用于保護第一顯示屏和第二顯示屏不被損壞；擴展接口區便于對小型電子設備進行充電，USB接口的設置，用于醫生向第二顯示屏中輸入患者的病歷和治療安排；臺面照明燈用于夜間為臺面提供照明，便于夜間進行操作；故障預警系統用于檢測各個機構的工作狀態，如有故障及時通過擴音器發出提示音；滑板可在滑板固定槽中進行滑動，用于放置一些醫療用具，便于使用。

附圖說明

圖1為帶紫外線殺菌燈的雙顯示屏多功能醫療柜的結構示意圖。

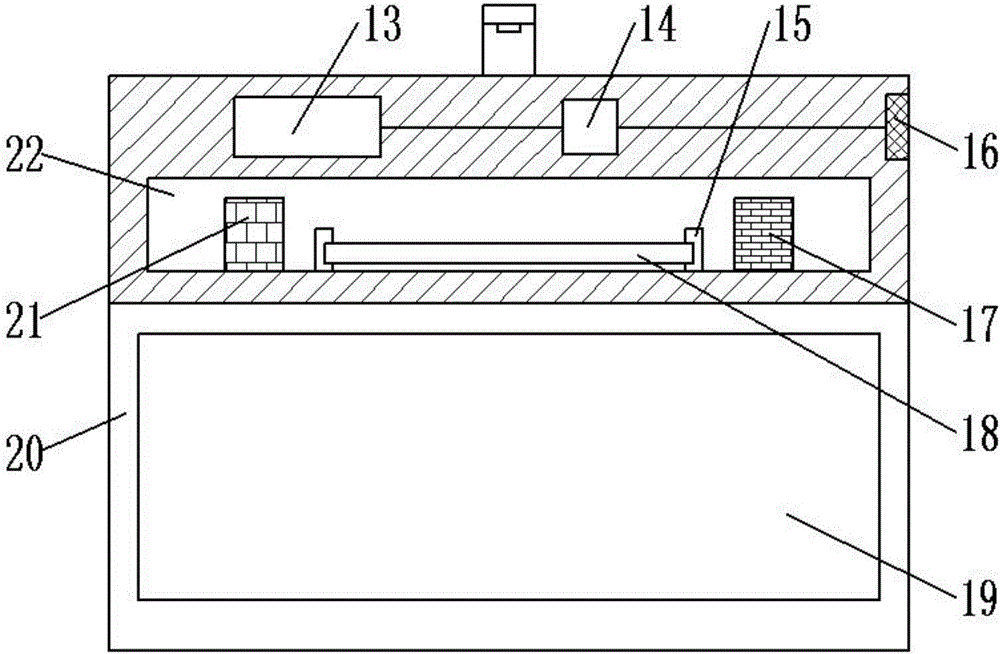

圖2為帶紫外線殺菌燈的雙顯示屏多功能醫療柜中夾層空腔的結構示意圖。

圖3為帶紫外線殺菌燈的雙顯示屏多功能醫療柜中廣告櫥窗的結構示意圖。

圖4為帶紫外線殺菌燈的雙顯示屏多功能醫療柜中保護蓋的結構示意圖。

圖5為帶紫外線殺菌燈的雙顯示屏多功能醫療柜中支架的結構示意圖。

圖6為帶紫外線殺菌燈的雙顯示屏多功能醫療柜的控制原理框圖。

圖中：1-第一轉軸，2-第一顯示屏，3-二維碼掃描裝置，4-第二顯示屏，5-臺面照明燈，6-第二轉軸，7-臺面，8-鍵盤區，9-第三轉軸，10-擴展接口區，11-第四轉軸，12-支撐桿，13-中央處理系統，14-故障預警系統，15-滑板固定槽，16-擴音器，17-紫外線殺菌燈，18-滑板，19-廣告櫥窗，20-醫療柜本體，21-負離子發生器，22-夾層空腔，23-櫥窗照明燈，24-主動輪，25-廣告幕布，26-從動輪，27-鋼化玻璃，28-顯示屏，29-保護蓋，30-支架。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-6，一種帶紫外線殺菌燈的雙顯示屏多功能醫療柜，包括醫療柜本體20；所述醫療柜本體20上表面為臺面7；所述臺面7上設置有顯示屏28；所述顯示屏28分為第一顯示屏2和第二顯示屏4；所述第一顯示屏2通過第一轉軸1與支撐桿12的一端連接；所述支撐桿12的另一端與第四轉軸11固定連接；所述第四轉軸11與臺面7固定連接；第一顯示屏2通過第一轉軸1、支撐桿12和第四轉軸11的相互配合，使得第一顯示屏2可任意角度放置，便于醫患人員觀看；所述第二顯示屏4通過第二轉軸6和第三轉軸9固定在臺面7上，第二顯示屏4可在臺面7上任意角度轉動；第二顯示屏4背面設置有支架30；所述支架30用于支撐第二顯示屏4；第一顯示屏2和第二顯示屏4為液晶觸摸式顯示屏，方便操作，上表面設置有保護蓋29；所述保護蓋29由人造革制成，用于保護第一顯示屏2和第二顯示屏4不被損壞；第一顯示屏2和第二顯示屏4之間設置有二維碼掃描裝置3；所述二維碼掃描裝置3通過導線與中央處理系統13連接；第一顯示屏2下方設置有擴展接口區10；所述擴展接口區10中設置有多個USB接口、兩腳插座和三角插座，便于對小型電子設備進行充電，USB接口的設置，用于醫生向第二顯示屏4中輸入患者的病歷和治療安排；第二顯示屏4下方設置有鍵盤區8；所述鍵盤區8通過導線與中央處理系統13連接，用于不方便使用觸屏輸入時使用鍵盤輸入，提高治療效率；臺面7右上角設置有臺面照明燈5；所述臺面照明燈5用于夜間為臺面7提供照明，便于夜間進行操作；臺面7下方醫療柜本體20內部設置有中央處理系統13和故障預警系統14；所述中央處理系統13由單片機制成，用于處理各個機構的工作狀態；所述故障預警系統14通過導線與擴音器16連接，用于檢測各個機構的工作狀態，如有故障及時通過擴音器16發出提示音；所述擴音器16設置在醫療柜本體20的右側面上，用于發生故障時發出提示音；醫療柜本體20中部設置有夾層空腔22；所述夾層空腔22中設置有滑板18、紫外線殺菌燈17和負離子發生器21；所述滑板18通過滑板固定槽15進行固定，滑板18可在滑板固定槽15中進行滑動，用于放置一些醫療用具，便于使用；所述紫外線殺菌燈17設置在滑板18右側，用于殺菌；所述負離子發生器21設置在滑板18左側，用于凈化空氣；醫療柜本體20前表面設置有廣告櫥窗19；所述廣告櫥窗19由廣告幕布25、主動輪24和從動輪26組成；所述廣告幕布25設置在主動輪24和從動輪26外表面；所述主動輪24和從動輪26設置在同一垂線上，用于帶動廣告幕布25進行滾動宣傳；廣告櫥窗19頂部設置有櫥窗照明燈23，用于對廣告櫥窗19提供照明；廣告櫥窗19前表面設置有鋼化玻璃27；所述鋼化玻璃27用于保護廣告櫥窗19。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下做出各種變化。
